(1)①. 管表(biao)號Sch,適用于表(biao)達一定(ding)范圍內多個公稱(cheng)直徑(jing)管子的(de)壁(bi)厚;②. 管表(biao)號Sch,的(de)數值(zhi)代(dai)表(biao)許(xu)用應(ying)力為100MPa時鋼管的(de)承壓能力)(bar);③. 可(ke)以減少鋼管壁(bi)厚規格數量(liang),便(bian)于組織批量(liang)生產,庫存銷售。


(2)1927年美國標準協會進行標準化鑄鋼、鑄鐵鋼和非標管(tob)的尺寸。當時只有一小部分的管壁厚系列被應用,叩基于今天在使用的鋼管尺寸JPS體系:標準重量(STD)、特加重壁厚(XS)和雙倍特加重(XXS)管。但是這三個尺寸不滿足應用的需要,于是該委員會在行業中進行了調查,制訂了基于管壁厚分級差距更小的標識管壁厚的管表號系統(雖然IPS和NPS編號在意義上相同)。最初的目的是使每一個管表號編號與給定的壓力等級相關聯,但是通常使用中的此編號與管壁厚背離太大,當時的日的沒有達到。曾在1939年希望將STD、XS和XXS三個壁厚標識逐步淘汰而采用管表號編號,但時至今日這三個仍在使用。自最初的管表號制訂以來,基于行業應用和API、ASTM及其他標準,對管表號進行了多次修訂和補充。不銹鋼(gang)管的應用曾在20世紀中期很普遍,由于其抗腐蝕的優越性,更薄壁厚管被允許使用。截至1949年,基于壓力要求修訂的最接近BWG編號的薄壁厚管表號5S和10S被制訂,后來又制訂了加注“S”的其他管表號。由于它們的薄壁性,此小尺寸的“S”管在ASME 36.19M規范上要求不能螺紋連接,只能采用電熔焊接連接。


(3)從公稱管徑(NPS)和(he)管表號上(shang)不(bu)能看出相(xiang)應(ying)的(de)(de)(de)管外徑(OD)和(he)壁厚,只能通過ASME B36.10M和(he)B36.19M來獲得(de)。例如,NPS14 Sch40,通過標準可知(zhi)其(qi)OD為14”、壁厚為0.437”。但是(shi)(shi),并(bing)不(bu)是(shi)(shi)所有的(de)(de)(de)NPS和(he)OD對(dui)(dui)應(ying)的(de)(de)(de)值都是(shi)(shi)一樣的(de)(de)(de),這樣就產生(sheng)了混亂(luan)。對(dui)(dui)于NPS1/8到(dao)NPS12,其(qi)NPS和(he)OD值是(shi)(shi)不(bu)相(xiang)同(tong)的(de)(de)(de)。例如,NPS12管子的(de)(de)(de)OD實(shi)(shi)際上(shang)是(shi)(shi)12.75”,要知(zhi)道其(qi)真實(shi)(shi)的(de)(de)(de)管外徑(OD),只能通過標準查知(zhi)。對(dui)(dui)于Tube管,其(qi)NPS總是(shi)(shi)與實(shi)(shi)際的(de)(de)(de)OD相(xiang)同(tong)。NPS14及以(yi)上(shang)尺寸,NPS與OD值是(shi)(shi)相(xiang)同(tong)的(de)(de)(de),例如,NPS14的(de)(de)(de)管子,其(qi)真實(shi)(shi)的(de)(de)(de)OD也正(zheng)好是(shi)(shi)14"。


     NPS1/8到NPS12的(de)(de)管(guan)子尺(chi)寸其NPS與OD不(bu)同(tong)的(de)(de)原因是,當時壁厚標準(zhun)最初對這(zhe)些(xie)(xie)管(guan)的(de)(de)NPS值(zhi)用同(tong)一(yi)內(nei)徑(ID)表示,后來經(jing)過發(fa)展,ID也有所變(bian)化,于是對這(zhe)些(xie)(xie)尺(chi)寸的(de)(de)管(guan)用NPS既不(bu)與ID相同(tong),也不(bu)與OD相同(tong)。


(4)對于(yu)一個給定的(de)NPS,其(qi)OD總是保持不(bu)(bu)變,其(qi)壁厚(hou)隨(sui)(sui)著(zhu)管(guan)表(biao)號(hao)增大(da)(da)。對于(yu)一個給定的(de)管(guan)表(biao)號(hao),其(qi)OD隨(sui)(sui)著(zhu)NPS而增大(da)(da),但壁厚(hou)保持不(bu)(bu)變或增大(da)(da)。如果應用ASME B31.3中(zhong)的(de)公式(shi),可(ke)以發現隨(sui)(sui)著(zhu)NPS的(de)增加而保持不(bu)(bu)變的(de)管(guan)表(biao)號(hao)其(qi)壓(ya)力等級會降低。


(5)有(you)些(xie)(xie)規定使用的(de)(de)管表(biao)號(hao)為:標準(zhun)壁厚(STD)、特加(jia)重(zhong)(XS)、雙倍特加(jia)重(zhong)(XXS),盡管這種表(biao)示方(fang)法(fa)已屬于(yu)一(yi)(yi)種老(lao)的(de)(de)被(bei)稱為鋼(gang)(gang)鐵(tie)管尺寸(IPS)的(de)(de)標識方(fang)法(fa)。IPS編號(hao)與NPS編號(hao)方(fang)法(fa)是一(yi)(yi)樣的(de)(de)。對(dui)于(yu)NPS1/8到NPS10(包括NPS10)之間的(de)(de)尺寸,STD與Sch 40S是一(yi)(yi)樣的(de)(de),XS與Sch 80S是一(yi)(yi)樣的(de)(de),不(bu)同的(de)(de)是XXS,其(qi)與Sch160通(tong)常更厚一(yi)(yi)些(xie)(xie)。管表(biao)號(hao)數字(zi)后加(jia)注的(de)(de)“S”,比如“NPS Sch 10S”最(zui)常用于(yu)不(bu)銹鋼(gang)(gang)管的(de)(de)壁厚標識中,但也有(you)一(yi)(yi)些(xie)(xie)不(bu)銹鋼(gang)(gang)管的(de)(de)壁厚也用不(bu)加(jia)“S”的(de)(de)碳鋼(gang)(gang)-合金鋼(gang)(gang)(對(dui)應標準(zhun)ASME B36.10M)標準(zhun)選用,因此加(jia)注了“S”只是區別ASME B36.19M中不(bu)同于(yu)ASME B36.10M。

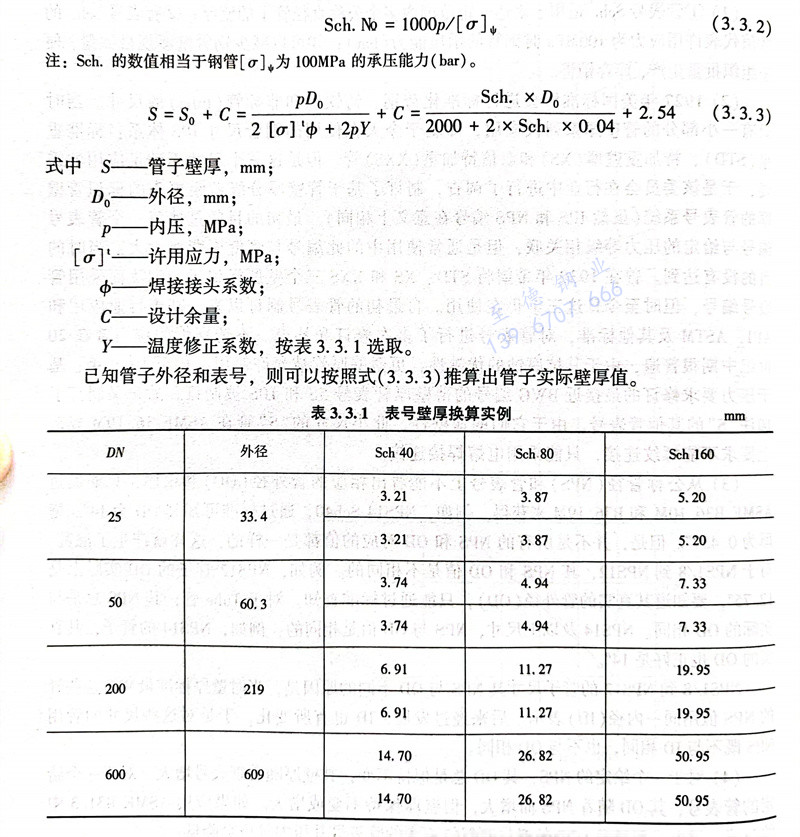

(6)管(guan)表號Sch.與壁厚(hou)換算實例(li)。


  按SH/T 3059內壓直(zhi)管金(jin)屬(shu)直(zhi)管的壁厚(hou)確定方法管道(dao)壁厚(hou)計算(suan)公式(shi)見式(shi)(3.3.2)。


  已知管子外徑(jing)和(he)表(biao)號,則可以按照式(3.3.3)推算出管子實(shi)際(ji)壁厚(hou)值(zhi)。


表 1.jpg
