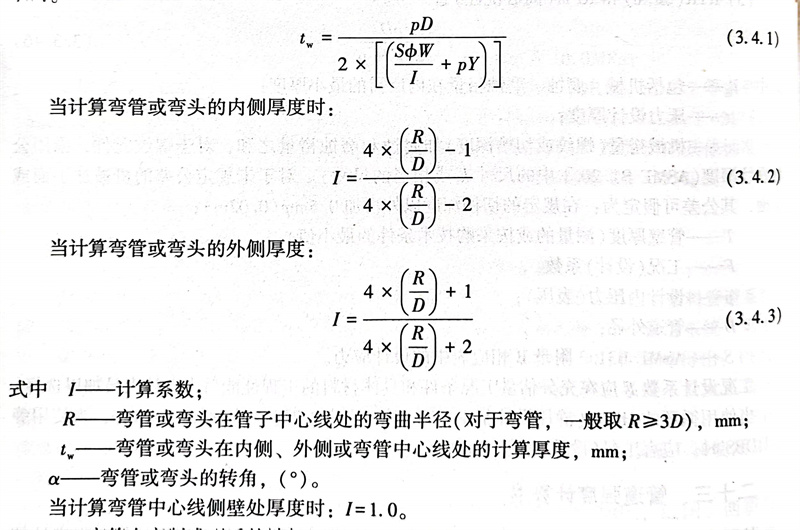

不銹鋼(gang)彎(wan)管或彎(wan)頭的(de)計算厚度(位于處(chu))可(ke)按式(3.4.1)確定,與ASME B31.3是(shi)一致的(de)。
不銹鋼彎管在(zai)彎制(zhi)成型后的端(duan)部最小厚(hou)度(du)應不小于(yu)直管設計厚(hou)度(du)。
某不銹鋼彎(wan)頭壁厚計算工程應用:
某(mou)(mou)管道ф219×6,流體為飽和(he)蒸汽,設(she)計壓(ya)力p=3.8MPa,設(she)計溫度t=250℃,在投運若干年后,檢修時(shi)發現某(mou)(mou)不銹鋼彎(wan)頭(tou)外弧側壁厚(hou)因汽水沖刷(shua)減薄了(le)0.5mm,需(xu)判斷是否可繼續使用,還是需(xu)要更換一(yi)批新彎(wan)頭(tou)?
查閱原(yuan)設計文件資料,原(yuan)彎(wan)(wan)(wan)頭(tou)是(shi)無縫鋼管彎(wan)(wan)(wan)制的PN4.0熱壓彎(wan)(wan)(wan)頭(tou),材質20g,DN200,外(wai)徑和壁(bi)厚為(wei)ф219x6,彎(wan)(wan)(wan)頭(tou)外(wai)弧、內(nei)弧和左(zuo)右兩側各點實測最小(xiao)壁(bi)厚為(wei)6mm,彎(wan)(wan)(wan)曲(qu)半徑R=305mm。
根(gen)據查得(de)鋼材在250℃的許(xu)(xu)用應力為110MPa。許(xu)(xu)用應力修正系數n取1。溫度(du)修正系數Y取0.4。因飽和(he)蒸(zheng)汽伴有兩相流動工況,附加厚度(du)C取2mm。

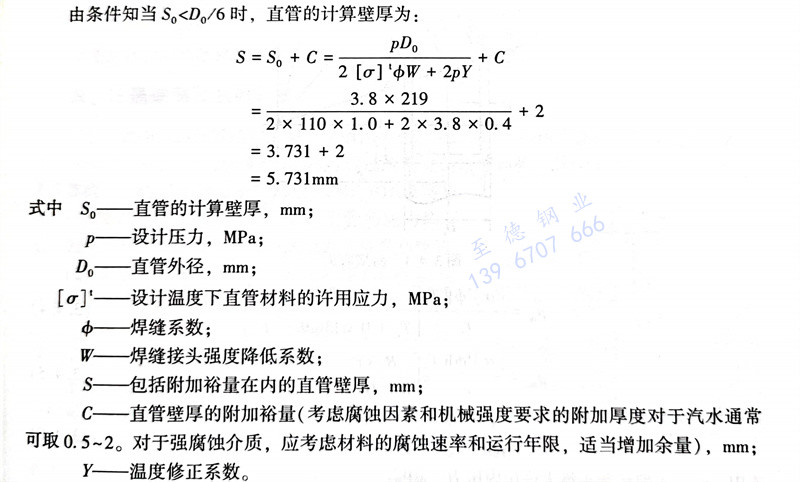

由條件(jian)知當時,直管的計算壁厚為(wei):
原不銹鋼彎頭(tou)的附加厚度有2.711mm,有余(yu)量,盡管(guan)因汽水沖刷減(jian)薄(bo)了0.5mm,彎頭(tou)最薄(bo)處壁厚為(wei)5.5mm,已經到(dao)達最小壁厚值(zhi),應更換彎頭(tou)。
