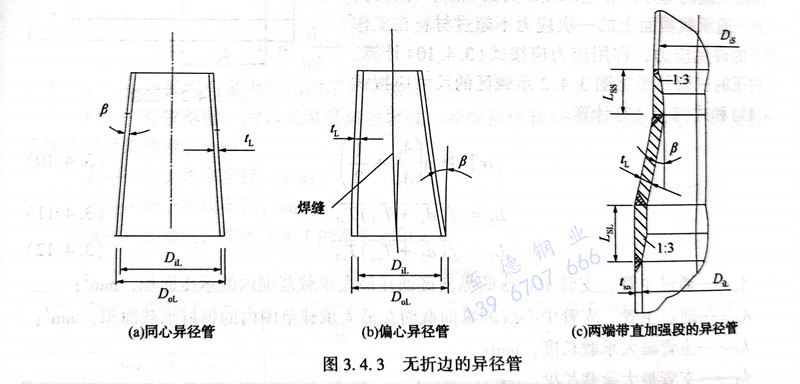

1. 無(wu)折邊(bian)的非標準不銹鋼異(yi)徑管(圖3.4.3)的設計(ji),應符合下(xia)列要求。
①. 無折邊的不銹鋼異徑(jing)管可采用鋼板卷焊,對偏心異徑管的焊縫宜位于如圖3.4.3(b)所示的位置。
②. 無折(zhe)邊不銹鋼異(yi)徑管的設計壓力,應符合規范的規定。
③. 同心異徑管(guan),斜邊與軸(zhou)線的夾(jia)角(jiao)β不(bu)宜大于(yu)(yu)15°。偏(pian)心異徑管(guan)斜邊與端部軸(zhou)線的夾(jia)角(jiao)β不(bu)宜大于(yu)(yu)30°。
2. 受(shou)內(nei)壓無折邊異徑管的厚(hou)度,應按下列要求(qiu)確(que)定。

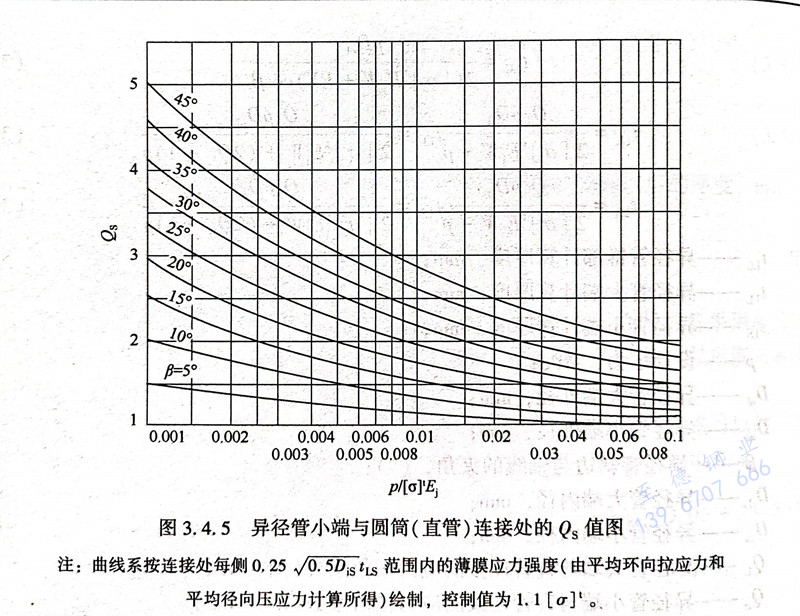

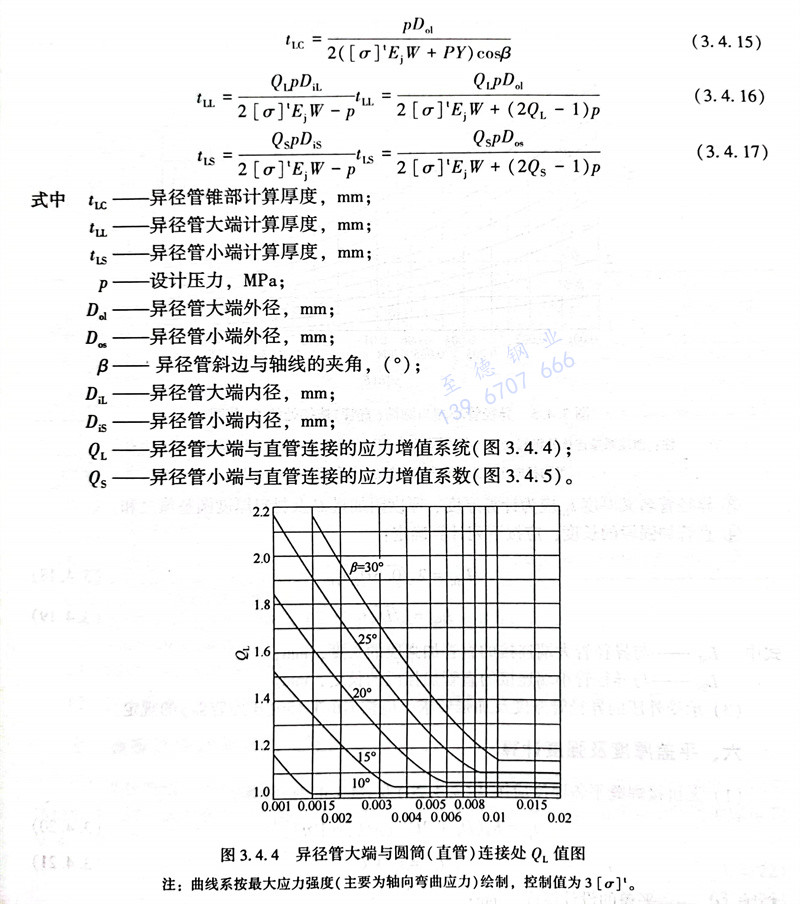

①. 應按設定的斜邊與軸線的夾角β,以下列(lie)三個(ge)公式(shi)計算異徑(jing)管(guan)各部的厚(hou)度,選其厚(hou)度最大值(zhi)。
②. 異徑管厚度的選取:
a. 當計算的厚度(du)(du)最大(da)值(zhi)小于或等于大(da)端連(lian)接的直(zhi)管有效厚度(du)(du)t。時,異徑管的名(ming)義(yi)厚度(du)(du)可取(qu)與(yu)直(zhi)管相同的名(ming)義(yi)厚度(du)(du)。
b. 當計算(suan)的(de)(de)厚度最大(da)值(zhi)大(da)于大(da)端連接的(de)(de)直(zhi)管(guan)(guan)有效厚度t。時,應按下述要(yao)求(qiu)處理:管(guan)(guan)道布置允(yun)許(xu)減小斜邊(bian)與軸(zhou)線的(de)(de)夾角(jiao)β時,可重新(xin)計算(suan);不能改小斜邊(bian)與軸(zhou)線的(de)(de)夾角(jiao)β時,可采用式(3.4.15)~式(3.4.17)方法(fa)計算(suan)的(de)(de)厚度最大(da)值(zhi),并采用無折邊(bian)的(de)(de)非標(biao)準異徑管(guan)(guan)[圖(tu)3.4.33(c)])]的(de)(de)設計結(jie)構,該(gai)異徑管(guan)(guan)應在兩端增加(jia)直(zhi)管(guan)(guan)的(de)(de)加(jia)強段。
③. 異徑(jing)管名(ming)義厚(hou)度t,應為計算(suan)厚(hou)度、厚(hou)度附加(jia)量C及材料厚(hou)度圓整(zheng)值之和(he)。

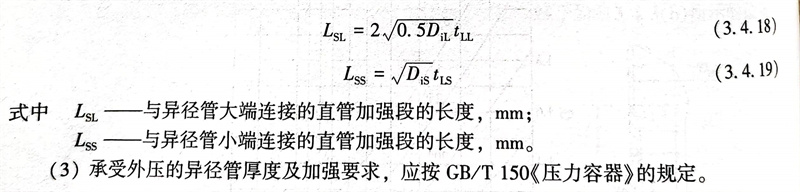

④. 直管加強段(duan)的長度(du),應(ying)按下列(lie)計算確定:
3. 承(cheng)受外(wai)壓的不銹鋼異(yi)徑管厚度及(ji)加(jia)強要求(qiu),應按(an)GB/T 150《壓力容器》的規定(ding)。
