1. 水壓試驗
不銹鋼卡壓(ya)式(shi)管(guan)件兩端封(feng)堵后，注入自來(lai)水至2.5 MPa試(shi)驗壓(ya)力(li)，在(zai)試(shi)驗壓(ya)力(li)下持續15s，結果應符合12.4.2.1a條(tiao)的要求。
2. 氣密試驗(yan)
將不銹鋼卡壓(ya)式管件裝在氣密試驗臺上，浸沒水中，充入純凈的壓縮空氣，用于氣體介質的氣密試驗壓力為1.7MPa，用于液體介質的氣密試驗壓力為0.6MPa。在試驗壓力下持續10s，結果應符合12.4.2.1b的要求。
3. 耐壓(ya)試驗
試件兩端與長度為200mm的薄壁不銹鋼(gang)管卡壓連接，組成一組試樣，進行耐壓試驗，試驗介質為自來水，其試驗壓力為2.5MPa，保壓1min，管件與管子的連接部位應無滲漏和脫落現象。
4. 負壓試驗
應使(shi)用3個(ge)不(bu)同公(gong)稱(cheng)通徑的(de)管件(jian)分(fen)別(bie)與長度為(wei)200mm的(de)等(deng)徑薄壁不(bu)銹鋼管卡壓連接后(hou)構成一組試(shi)件(jian)，試(shi)驗(yan)時，室內溫(wen)度為(wei)（20±5）℃，試(shi)驗(yan)壓力為(wei)-80kPa，在該試(shi)驗(yan)壓力下，保持1h后(hou)，管件(jian)和管子內壓差不(bu)得大(da)于(yu)5kPa及有其他異常。
5. 拉拔試驗
試件兩(liang)端(duan)與長度(du)為300mm的(de)薄壁不(bu)銹鋼管(guan)卡(ka)壓(ya)連接，組(zu)成一(yi)組(zu)試樣，向管(guan)內封入0.6 MPa氣壓(ya)，固定在(zai)拉(la)伸試驗機上。進(jin)行拉(la)拔試驗時，以2mm／min的(de)速度(du)進(jin)行拉(la)伸，測定出現泄漏時的(de)最大拉(la)伸力(li)，此時的(de)拉(la)伸力(li)應大于最小抗(kang)拉(la)阻力(li)。不(bu)銹鋼卡(ka)壓(ya)式管(guan)件的(de)最小抗(kang)拉(la)阻力(li)見表12-34。

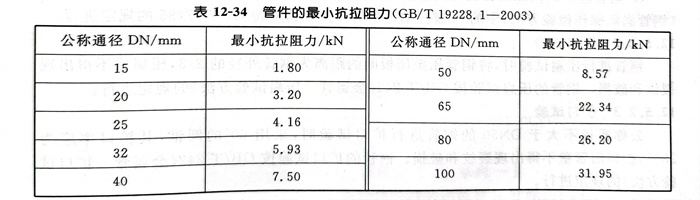

表12-34管件的(de)最小抗拉(la)阻力（GB/T 19228.1-2003）
6. 溫度(du)變化試驗(yan)
溫度(du)變化性能(neng)試(shi)驗(yan)按(an)DVGW W534：1995《飲水裝置中的管接頭》規程(cheng)中第12章要求(qiu)進行。
7. 交變(bian)彎曲試(shi)驗(yan)
交(jiao)變彎曲(qu)試(shi)驗(yan)按DVGW W534：1995規程中第15章要求進行。
8. 振動試驗
試(shi)(shi)件兩(liang)端與長度為200mm的薄壁不銹鋼管卡壓(ya)連接(jie)，組(zu)成(cheng)一組(zu)試(shi)(shi)樣(yang)，在試(shi)(shi)樣(yang)附近固(gu)定一端，并(bing)與水壓(ya)試(shi)(shi)驗(yan)(yan)泵連接(jie)，加壓(ya)至1.75 MPa并(bing)保壓(ya)，試(shi)(shi)驗(yan)(yan)介質為自(zi)來水。在試(shi)(shi)樣(yang)的另一端端部(bu)進行振(zhen)(zhen)動，其振(zhen)(zhen)動條件應符合表12-35的規定。進行振(zhen)(zhen)動試(shi)(shi)驗(yan)(yan)時，試(shi)(shi)驗(yan)(yan)壓(ya)力為1.75 MPa，在該壓(ya)力下(xia)，持續10萬次振(zhen)(zhen)動，管件和(he)管子連接(jie)部(bu)位(wei)應無滲漏(lou)和(he)脫(tuo)落現象。
表12-35 振動(dong)條件（GB/T 19228.1-2003）
9. 壓(ya)力波動試驗(yan)
壓(ya)力波動試(shi)驗按(an)DVGW W534：1995規程中第11章(zhang)要求進行。
10. 衛生試驗
用(yong)戶要求時或型式(shi)試(shi)驗(yan)時，用(yong)于輸送飲(yin)用(yong)凈水(shui)和生(sheng)(sheng)活飲(yin)用(yong)水(shui)管件的(de)衛生(sheng)(sheng)試(shi)驗(yan)應(ying)符合《生(sheng)(sheng)活飲(yin)用(yong)水(shui)輸配水(shui)設備及(ji)防護材料衛生(sheng)(sheng)安全(quan)性評價(jia)規(gui)范(fan)》的(de)規(gui)定。
