電站用不銹鋼三通的基本尺寸是制造三通產品必須保證的參數,包括:長度、高度、主管尺寸、支管尺寸、肩部厚度、腹部厚度、圓度、肩部內外過渡面曲率半徑、尺寸偏差和接口的形位公差。不銹鋼(gang)三通最小內徑所保證的通流面積以與接管相等為宜,不得低于其接管流通面積的90%。
擠壓三通(tong)肩部(bu)的(de)厚(hou)度應不(bu)小于三通(tong)主管(guan)接管(guan)厚(hou)度的(de)1.4~1.5倍,而(er)肩部(bu)外壁過渡(du)面的(de)曲率(lv)半(ban)徑應按下列條(tiao)件控制尺寸:
a. 肩部外(wai)壁(bi)過渡面的曲率半徑(jing)最小值為(wei):0.05倍所連支管外(wai)徑(jing)和38mm中(zhong)的較小者(zhe)。
b. 肩(jian)(jian)部(bu)外(wai)壁過(guo)渡(du)面的(de)曲率(lv)半徑(jing)(jing)(jing)最大值為:當支管(guan)(guan)(guan)接管(guan)(guan)(guan)外(wai)徑(jing)(jing)(jing)小于200mm時(shi),取32mm;當支管(guan)(guan)(guan)接管(guan)(guan)(guan)外(wai)徑(jing)(jing)(jing)不小于200mm時(shi),取為0.1倍接管(guan)(guan)(guan)支管(guan)(guan)(guan)外(wai)徑(jing)(jing)(jing)加上(shang)13mm。肩(jian)(jian)部(bu)外(wai)壁過(guo)渡(du)面的(de)曲率(lv)半徑(jing)(jing)(jing)應(ying)小于支管(guan)(guan)(guan)的(de)承(cheng)載(zai)長度,在保(bao)證上(shang)述要求的(de)條(tiao)件下(xia),確(que)保(bao)支管(guan)(guan)(guan)的(de)直段(duan)長度,且不宜(yi)采用機械加工(gong)的(de)方法來實現。擠(ji)壓(ya)三(san)通支管(guan)(guan)(guan)承(cheng)載(zai)長度應(ying)符合DL/T 5054-1996《火力發電(dian)廠汽(qi)水管(guan)(guan)(guan)道設計技術規定》附錄C4.1的(de)要求。
各類焊制不銹鋼(gang)三(san)(san)通(tong)中以厚壁(bi)加強(qiang)焊制三(san)(san)通(tong)為推薦采用(yong)的形式,厚壁(bi)加強(qiang)焊制三(san)(san)通(tong)應按(an)下列條件(jian)控(kong)制尺寸:三(san)(san)通(tong)肩(jian)部外(wai)壁(bi)過渡(du)面的曲率半徑(jing)應不小于支(zhi)管(guan)外(wai)徑(jing)的1/8;三(san)(san)通(tong)肩(jian)部厚度應不小于主管(guan)接管(guan)公稱壁(bi)厚的1.5倍。
在可能(neng)的條(tiao)件下,優先采(cai)用(yong)冷、熱擠壓(ya)成型的三(san)(san)(san)通或鍛制(zhi)(zhi)三(san)(san)(san)通,其次采(cai)用(yong)厚(hou)壁加強(qiang)焊制(zhi)(zhi)三(san)(san)(san)通。對(dui)單(dan)筋加強(qiang)焊制(zhi)(zhi)三(san)(san)(san)通,必須嚴格(ge)控制(zhi)(zhi)加強(qiang)件與(yu)三(san)(san)(san)通主體的焊接(jie)和檢驗條(tiao)件,不宜(yi)采(cai)用(yong)蝶式加強(qiang)焊制(zhi)(zhi)三(san)(san)(san)通。
各類電(dian)站用不(bu)銹鋼三(san)通支(zhi)管包括接(jie)管座,從主管外表面的引(yin)出高度(du),均不(bu)得低于(yu)肩部外壁(bi)過(guo)渡面曲率半(ban)徑和開坡(po)口要(yao)求(qiu)的最大尺(chi)寸之和。最終成品的高度(du)和半(ban)長度(du)應(ying)按13.2.2.1條的規(gui)定(ding)(ding)確(que)定(ding)(ding)。

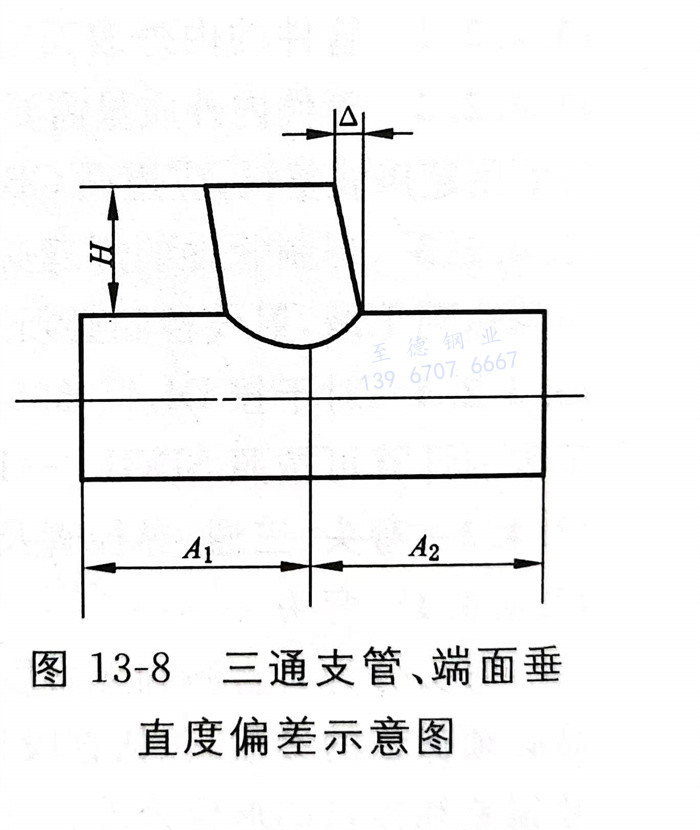

電站(zhan)用不(bu)銹(xiu)鋼三通兩側(ce)半長度(du)的不(bu)對稱度(du)(A1-A2)為主管(guan)(guan)接管(guan)(guan)外徑的1%,且不(bu)得(de)大于5mm。支管(guan)(guan)垂直(zhi)度(du)偏差(cha)Δ應(ying)不(bu)大于支管(guan)(guan)高度(du)H的1%,且不(bu)得(de)大于3mm,見圖13-8。
