a. 不(bu)銹鋼彎管表面(mian)不(bu)應(ying)(ying)有裂紋、折(zhe)疊、重皮、凹陷、尖銳劃痕(hen)等缺陷。表面(mian)以現裂紋、重皮等缺陷,應(ying)(ying)逐步修(xiu)磨直至缺陷完全消除,修(xiu)磨后的實際壁(bi)厚應(ying)(ying)符合(he)14.3.2.6c條要求。
b. 不銹鋼彎管不應有過燒組織,不應出現晶間裂紋。
c. 不銹鋼彎管任何一點的實測壁厚不應小于管系直管最小壁厚Sm。
d. 熱彎不銹鋼彎(wan)管(guan)的圓度(彎曲部分同一圓截面上最大外徑與最小外徑之差與最大外徑之比)不應大于7%;冷彎彎管的圓度不應大于8%;對于主蒸汽管道、再熱蒸汽管道及設計壓力>8MPa的管道,彎管圓度不應大于5%。彎管兩端直管段端部的圓度應符合相應鋼管技術標準要求。

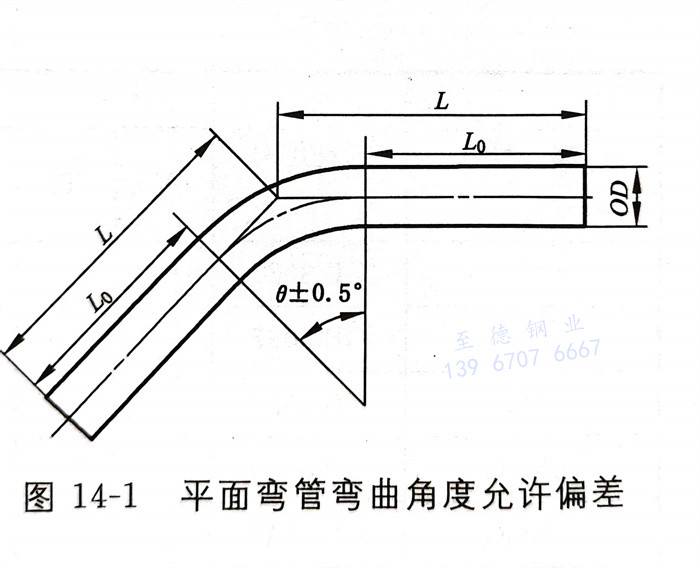

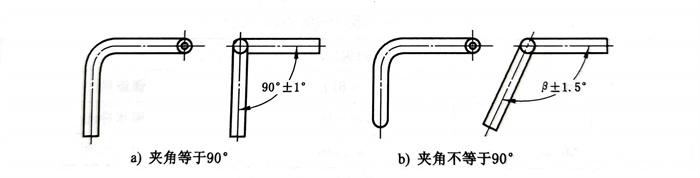

e. 平(ping)面彎(wan)管彎(wan)曲角(jiao)度的(de)允(yun)許(xu)偏(pian)(pian)差為±0.5°(如圖14-1所示);不在同(tong)一平(ping)面上兩個連(lian)續彎(wan)空間夾角(jiao)β的(de)允(yun)許(xu)偏(pian)(pian)差:當夾角(jiao)成90°時,允(yun)許(xu)偏(pian)(pian)差為±1°;當夾角(jiao)不成90°時,允(yun)許(xu)偏(pian)(pian)差為士(shi)1.5°(如圖14-2所示)。
f. 不銹鋼彎管的彎曲半徑允許偏差為±50mm。

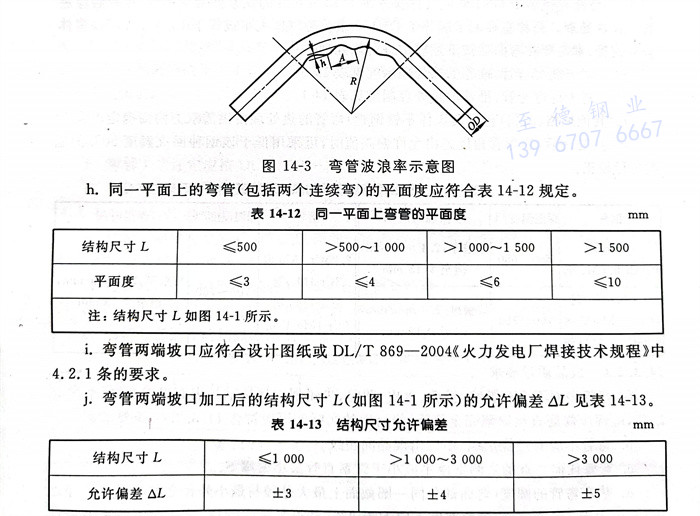

g. 熱彎(wan)彎(wan)管和(he)波(bo)浪(lang)率(波(bo)高(gao)h與外徑OD之(zhi)比)不(bu)應大于(yu)(yu)2%,冷彎(wan)彎(wan)管的波(bo)浪(lang)率不(bu)應大于(yu)(yu)3%,且波(bo)距(ju)A與波(bo)高(gao)h之(zhi)比應大于(yu)(yu)12(如圖(tu)14-3所示)。
h. 同一平(ping)面(mian)(mian)上的(de)彎管(包括兩個連續彎)的(de)平(ping)面(mian)(mian)度(du)應符(fu)合表14-12規(gui)定。
i. 不銹鋼彎管兩端坡口應符合設計圖紙或DL/T 869-2004《火力發電廠焊接技術規程》中4.2.1條的要求。
j. 不銹鋼彎管兩端坡口加工后的結構尺寸L(如圖14-1所示)的允許偏差ΔL見表14-13。
k. 合金鋼彎(wan)管熱處理后的(de)硬度值(zhi)、金相組織和(he)晶(jing)粒度應符合相應的(de)鋼管技術標準要求(qiu)。
l. 不銹鋼彎管應清除內外壁雜物,并按供需雙方協議規定的方法清除彎管的氧化皮。
