化工(gong)鋼(gang)制(zhi)無縫(feng)對焊管(guan)件(jian)是以碳鋼(gang)、低合金(jin)鋼(gang)材料或(huo)無縫(feng)鋼(gang)管(guan)制(zhi)造(zao)的(de)無縫(feng)管(guan)件(jian),管(guan)件(jian)與管(guan)子(zi)的(de)連接(jie)采用對焊式。管(guan)件(jian)的(de)品種包括三通(等(deng)徑與異徑)、90°彎頭(長(chang)半徑與短半徑)、異徑管(guan)或(huo)異徑接(jie)頭(同心與偏心)和(he)(he)管(guan)帽(mao)4種,尺寸分公制(zhi)和(he)(he)英制(zhi)兩個系(xi)列(lie)。此種管(guan)件(jian)主(zhu)要(yao)用于化工(gong)及石油化工(gong)企(qi)業。
1. 印記內容
管件在包(bao)裝前(qian)應(ying)打(da)印(yin)記(ji)作(zuo)標志,印(yin)記(ji)應(ying)包(bao)括以下內容(rong):
a. 公稱直徑;
b. 公(gong)稱壓力或管標號;
c. 材料:以鋼(gang)號表(biao)示,如20、15CrMo、16Mn;
d. 制(zhi)造廠代號或商標(打(da)在上述各項之(zhi)后)。
2. 印記示(shi)例(li)
三通(或(huo)異徑管(guan))公稱直徑100mm×80 mm,公稱壓力2.5 MPa(25 bar),材料15CrMo,則(ze)三通(或(huo)異徑管(guan))的印記為:100×80-25-15CrMo
英制(zhi)90°長半(ban)徑彎頭(tou)(tou)公(gong)稱直徑6in,管標號40,材料20號鋼(gang),則(ze)英制(zhi)90°長半(ban)徑彎頭(tou)(tou)印(yin)記為6-Sch40-20-90L;英制(zhi)90°短半(ban)徑彎頭(tou)(tou)印(yin)記為:6-Sch40-20-90S
管帽公稱(cheng)直徑(jing)100mm,公稱(cheng)壓力4.0 MPa(40bar),材料20號鋼,則(ze)管帽印記為(wei):100-40-20。
3. 印記位置

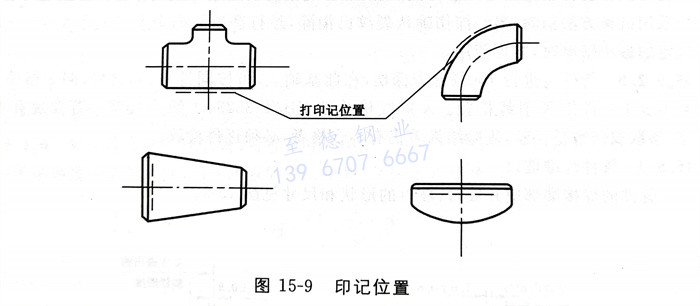

印記的位(wei)置見圖15-9(圖中虛線(xian)位(wei)置)
