化工鋼制有縫對焊管件是用碳鋼、低合金鋼和奧氏體不銹鋼鋼板制造的具有縱向焊縫的管件,其品種包括三通(tong)(等徑和異徑)、彎頭(tou)(短半徑90°和長半徑90°、45°)、異(yi)徑管或異徑接頭(同心和偏心)三種,與接管連接的方式為對焊連接,端部外徑分為Ⅰ系列和(he)Ⅱ系列(lie),是專供化工行業大型管(guan)道使用的一(yi)種管(guan)件。
1. 結構型(xing)式與(yu)尺寸

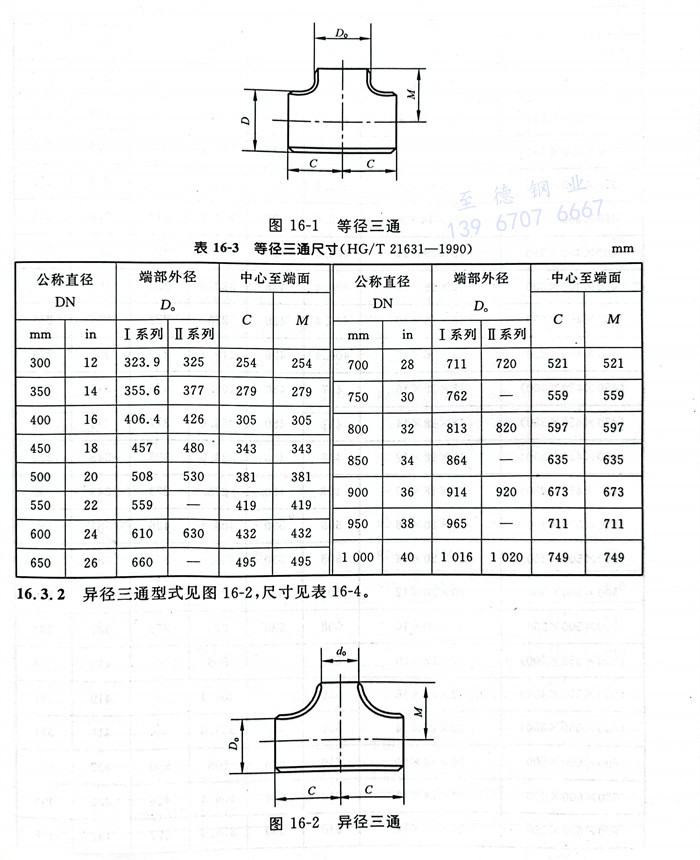

a. 等徑三通型式見圖 16-1 ,尺寸見表(biao) 16-3 。

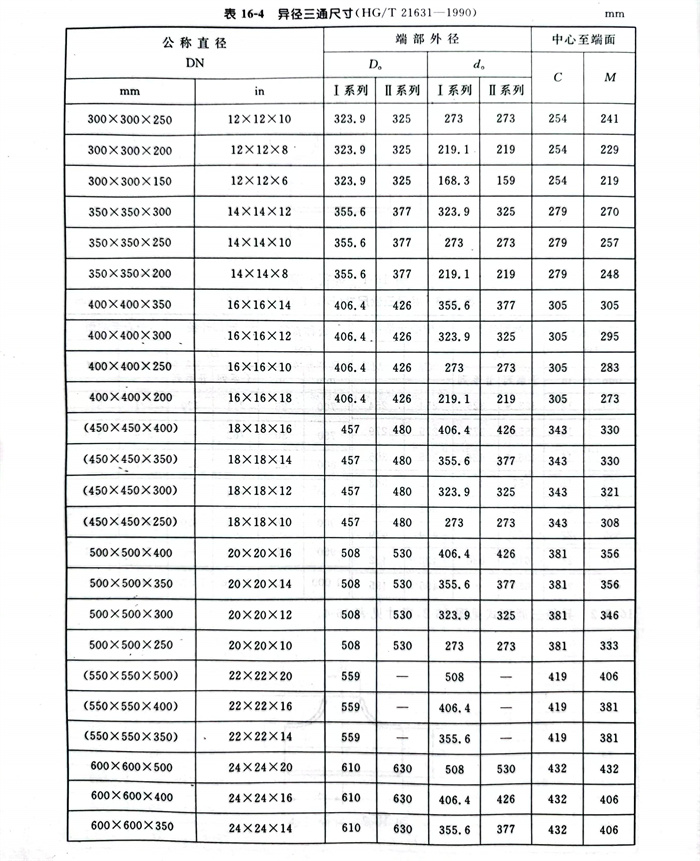

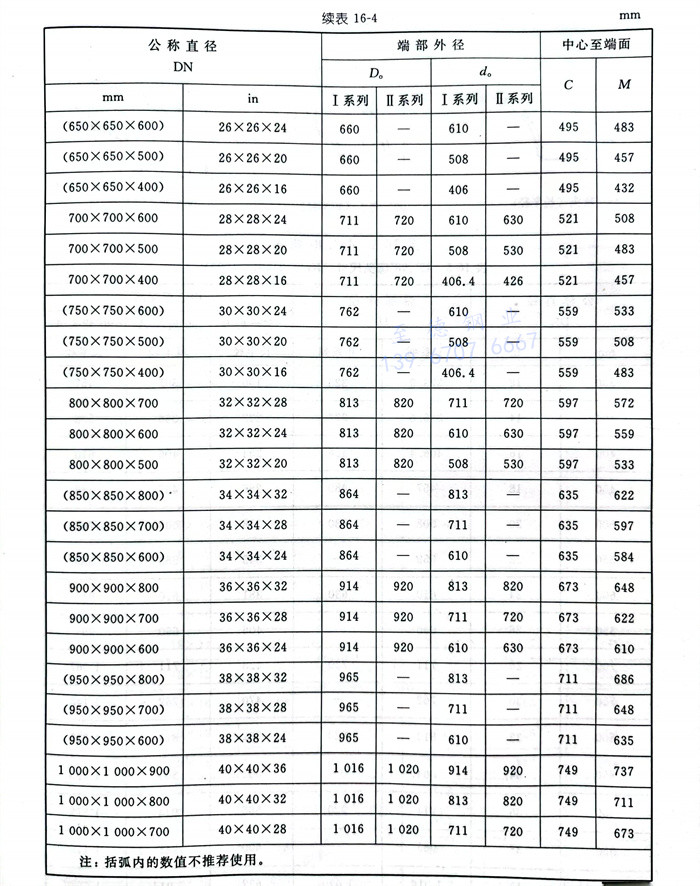

b. 異徑(jing)三通型式(shi)見圖(tu) 16-2 ,尺(chi)寸見表 16-4 。

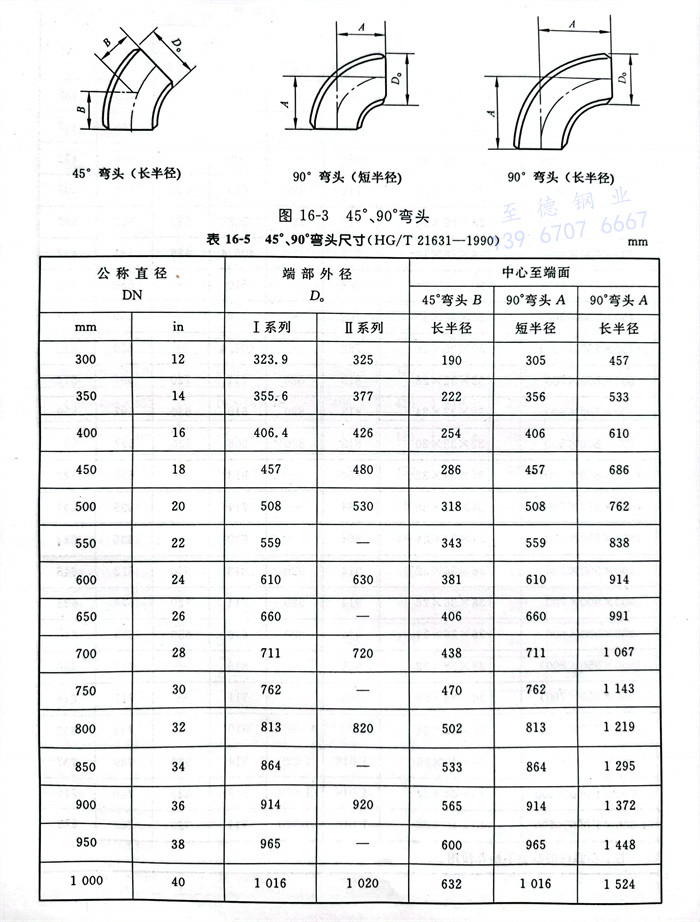

c. 彎(wan)頭型(xing)式見圖(tu) 16-3,尺寸見表 16-5 。

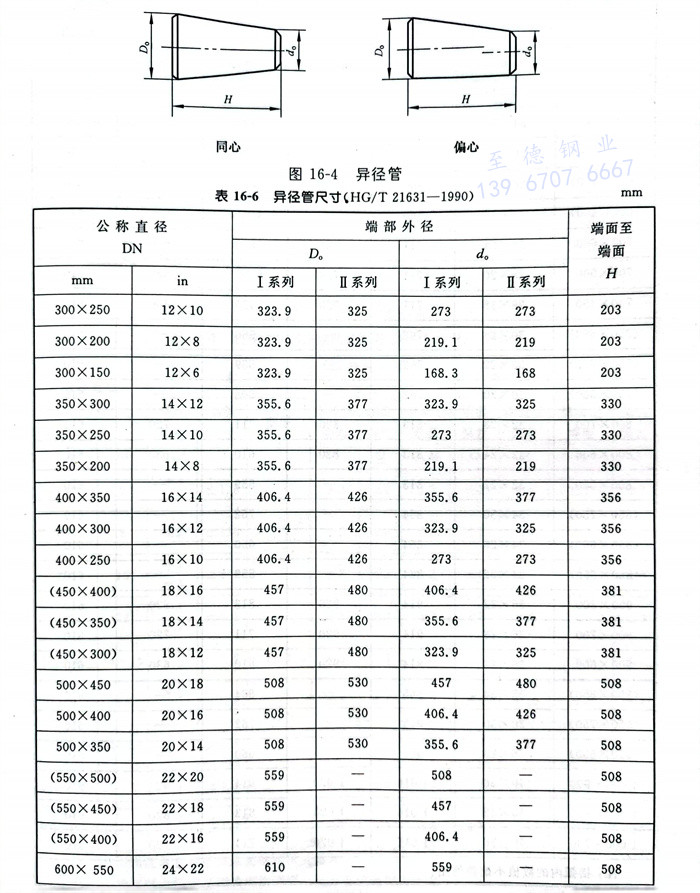

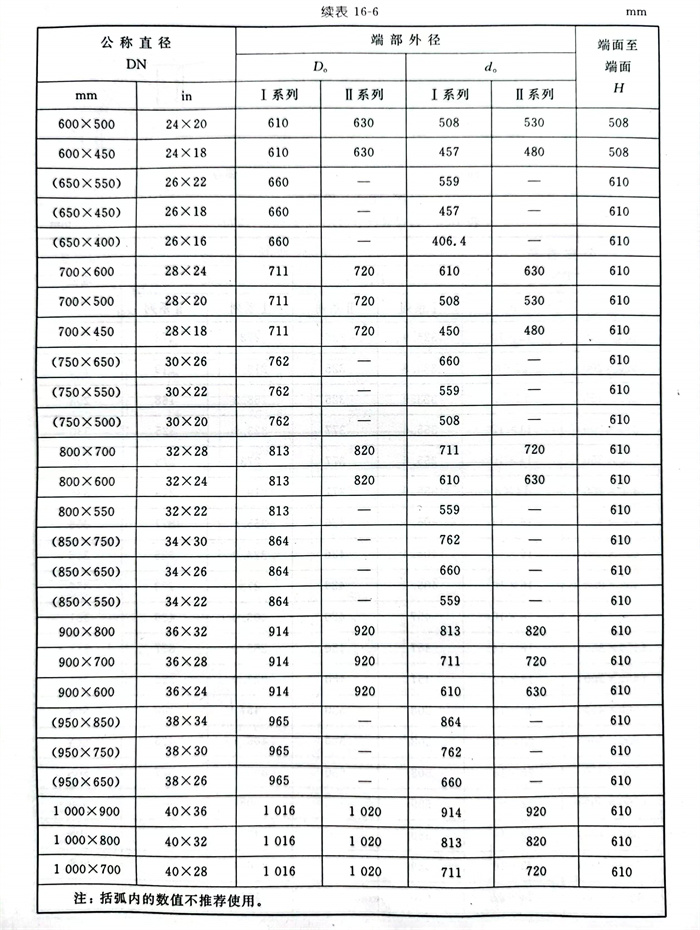

d. 異徑管型式見圖 16-4 ,尺寸見表 16-6 。
2. 公(gong)差

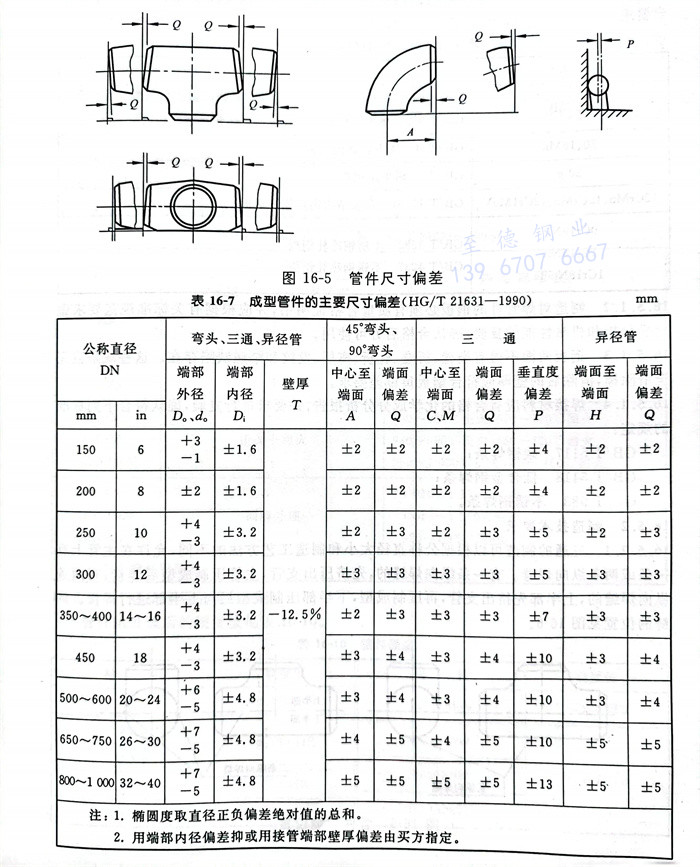

成型管件的主要尺寸偏差(cha)見圖 16-5 及表 16-7。
