化工(gong)鋼制(zhi)承插焊管(guan)(guan)件是以美國和日本管(guan)(guan)件相(xiang)關標(biao)準為(wei)依據，并結(jie)合我國化工(gong)行(xing)業實際(ji)情況制(zhi)定(ding)的一種專用管(guan)(guan)件標(biao)準，常用于小型管(guan)(guan)道。

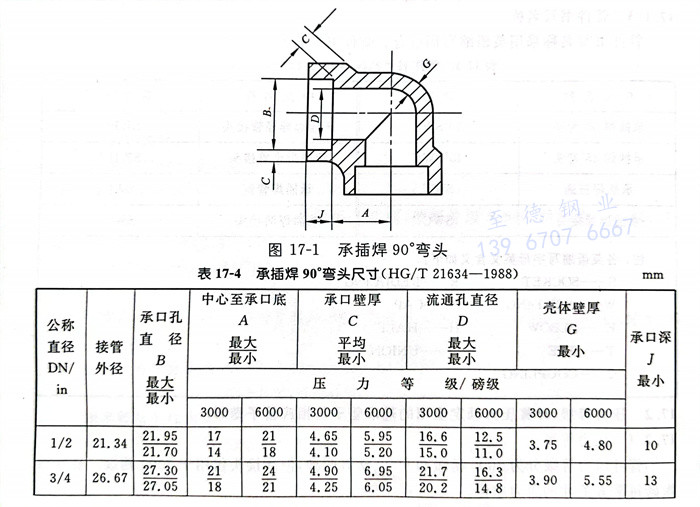

1. 承(cheng)插焊90°彎頭(tou)（90°SWE）

  承插(cha)焊90°彎頭型式見圖17-1，尺寸見表(biao)17-4。

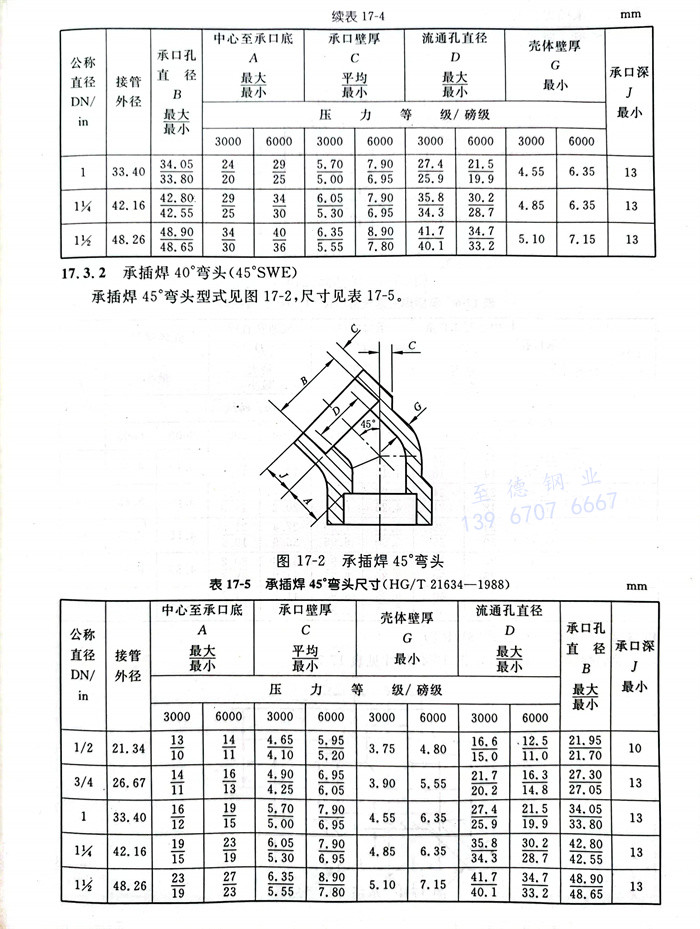

2. 承插焊45°彎頭（45°SWE）

  承插焊45°彎頭型式見(jian)圖17-2，尺寸見(jian)表(biao)17-5。

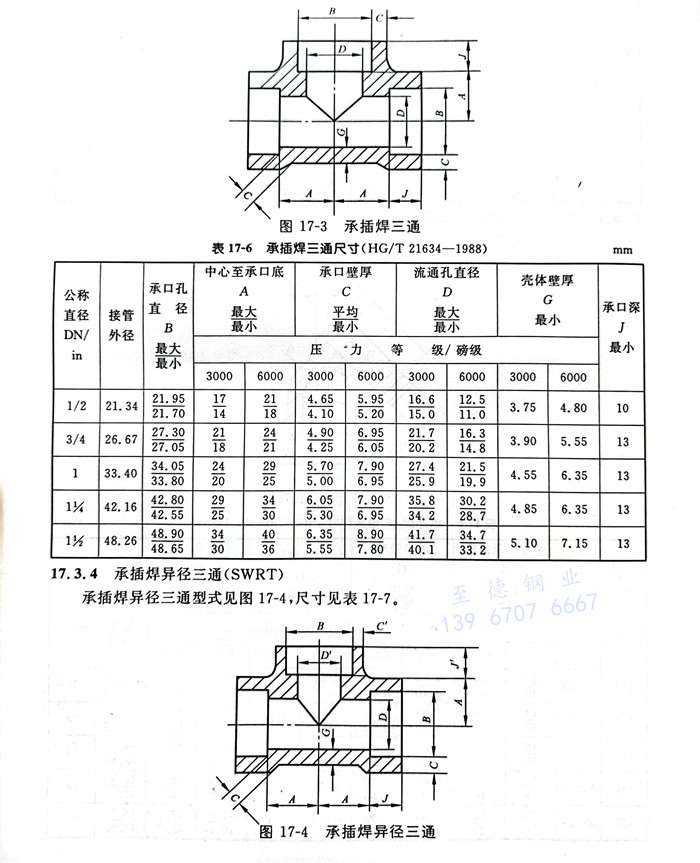

3. 承(cheng)插(cha)焊三通(tong)（SWT）

  承插焊三(san)通型式見圖17-3，尺寸見表17-6。

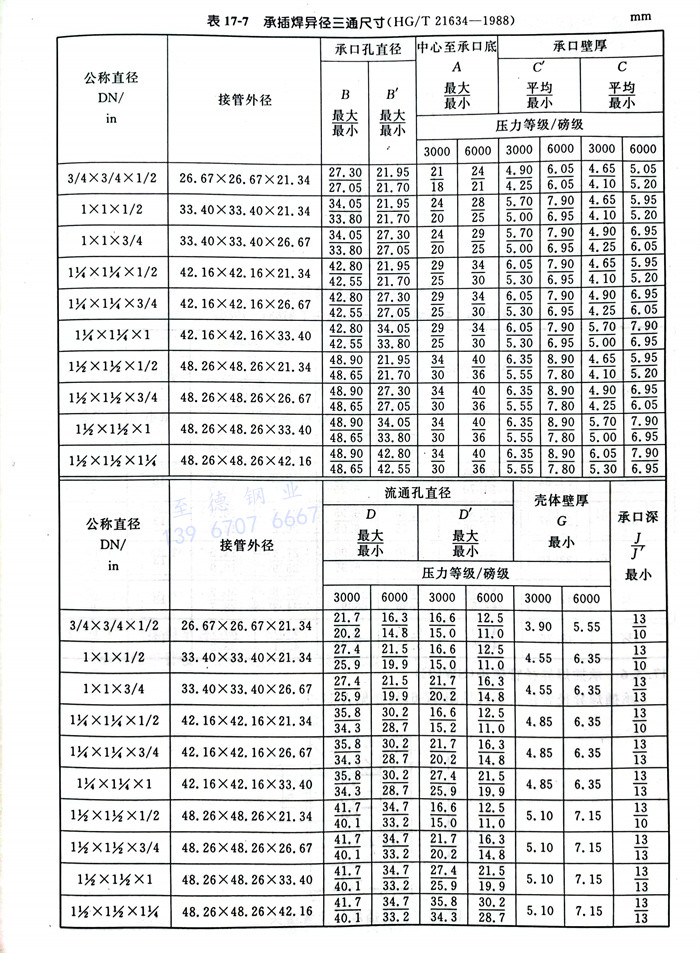

4. 承插焊異徑三通(tong)（SWRT）

  承插焊異徑三通型式見(jian)圖17-4，尺(chi)寸見(jian)表17-7。

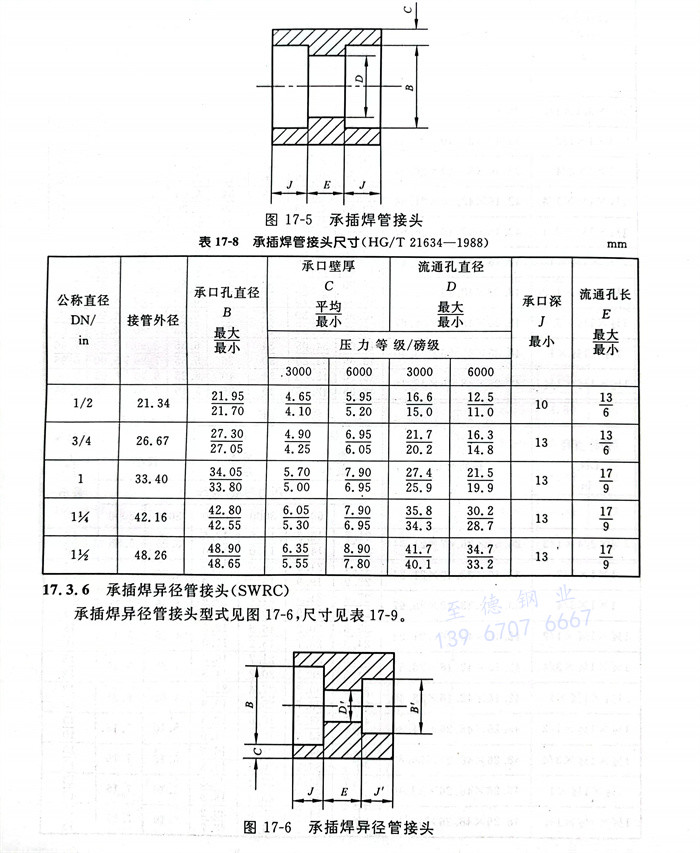

5. 承插焊(han)管接頭（SWC）

  承插焊(han)管接(jie)頭型式見(jian)圖17-5，尺寸見(jian)表17-8。

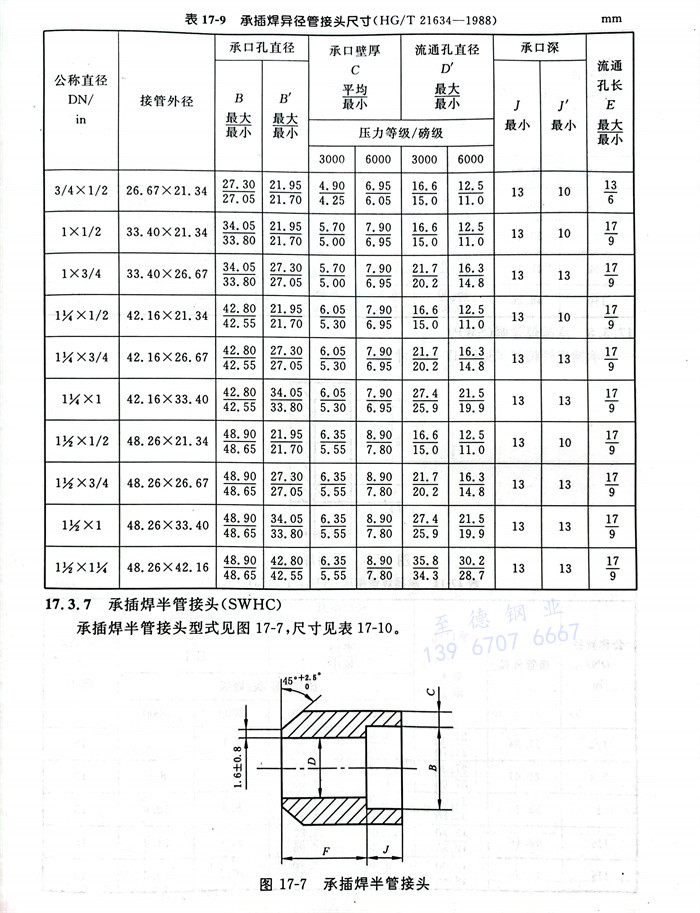

6. 承(cheng)插焊異徑管(guan)接頭（SWRC）

  承插(cha)焊異徑管接(jie)頭型式(shi)見圖17-6，尺寸見表17-9。

7. 承插(cha)焊半(ban)管接頭（SWHC）

  承插(cha)焊半管(guan)接頭型式見(jian)圖17-7，尺寸(cun)見(jian)表17-10。

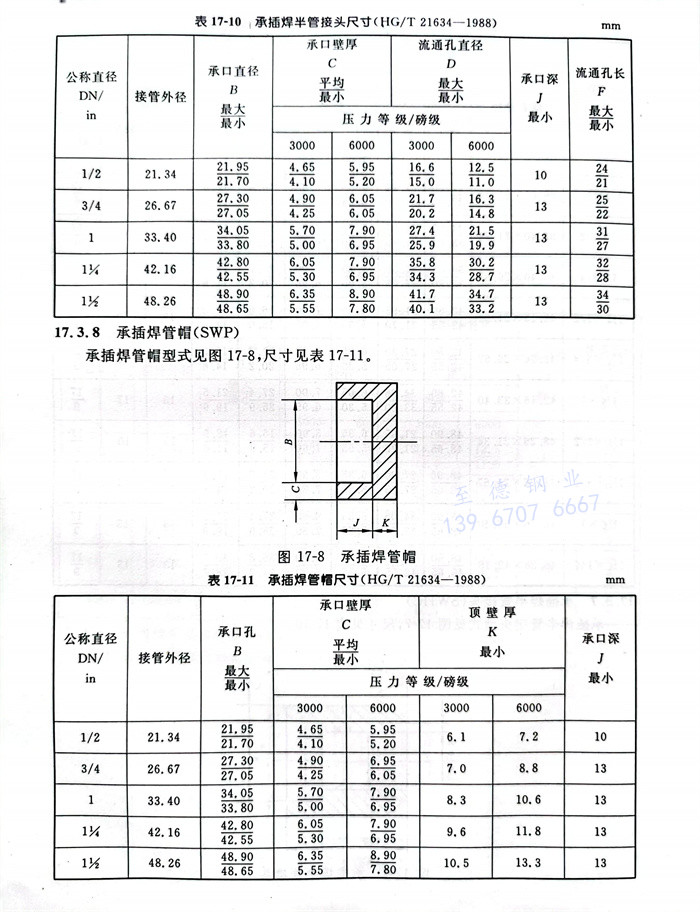

8. 承插焊管帽頭（SWP）

  承插焊管帽型式見(jian)圖17-8，尺寸見(jian)表17-11。

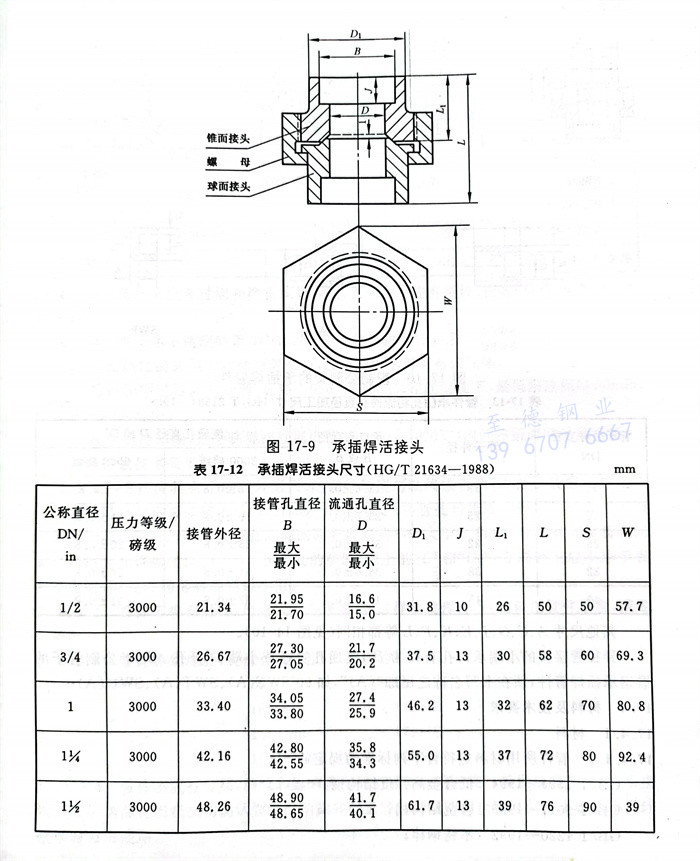

9. 承插焊活(huo)接頭(tou)

  承插焊(han)活接(jie)頭型式見(jian)圖17-9，尺寸見(jian)表17-12。

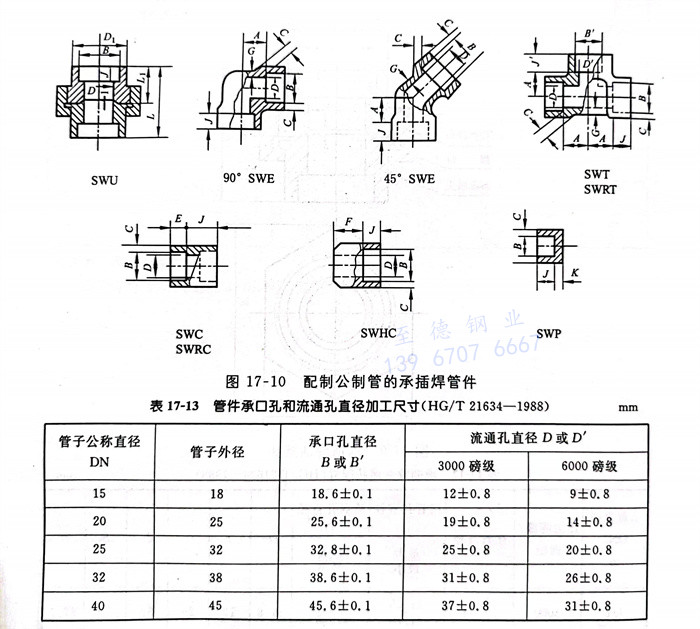

10. 承插焊管(guan)件配公制管(guan)的加工尺寸

    配(pei)制公(gong)制管(guan)的鍛鋼(gang)承插焊管(guan)件型(xing)式見圖17-10，其承口孔(kong)(kong)和(he)流通孔(kong)(kong)直徑加工尺寸見表(biao)17-13。

    其(qi)他尺寸A、C、G、J、E、K、F、L等都相同(tong)（見圖14-10）。

    異(yi)徑(jing)管接頭的小(xiao)(xiao)端承(cheng)口孔直徑(jing)為B＇，流通孔直徑(jing)按小(xiao)(xiao)端D＇開孔。用于公制管子(zi)的鍛鋼承(cheng)插焊(han)管件，須在書(shu)寫名稱之尾加“（A）”，如(ru)90°SWE（A）、SWT（A）、SWU（A）····。
