襯(chen)(chen)塑(su)鋼管(guan)和管(guan)件(jian)是在鋼管(guan)和管(guan)件(jian)內部(bu)襯(chen)(chen)以(yi)聚(ju)丙(bing)烯（PP）、聚(ju)乙(yi)烯（PE）及聚(ju)氯(lv)乙(yi)烯（PVC）等(deng)非金屬材料，以(yi)適應化工、石油化工，醫藥、紡織和冶金等(deng)部(bu)門輸送腐蝕(shi)性介質的(de)需要。這種襯(chen)(chen)塑(su)鋼管(guan)和管(guan)件(jian)的(de)公稱壓力(li)為PN20，相當于2.0 MPa。

1. 襯塑直管

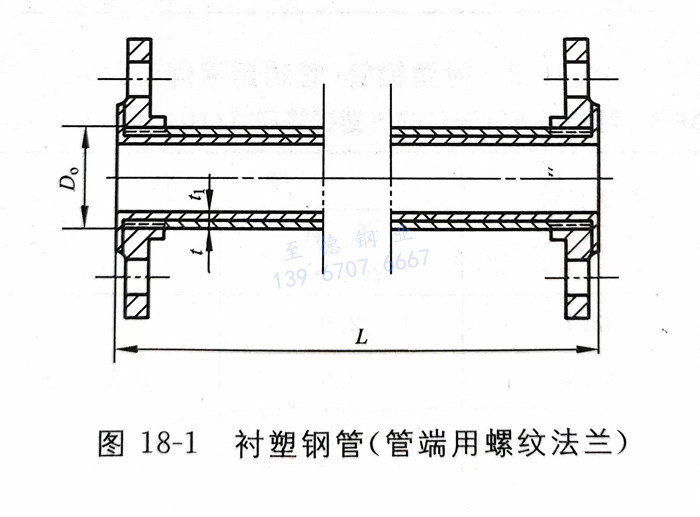

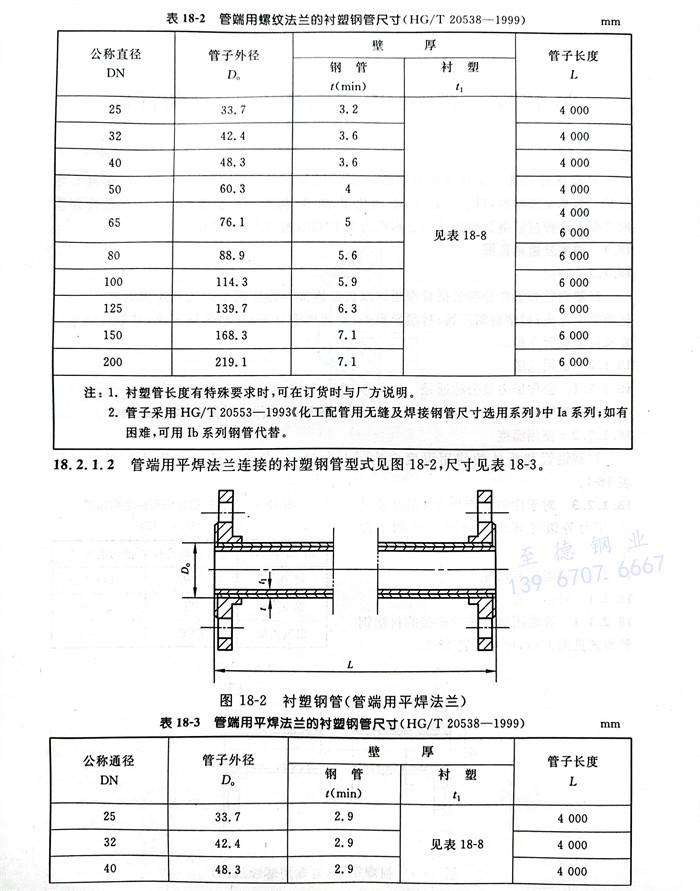

  a. 管端用螺(luo)紋法蘭(lan)連(lian)接的襯塑(su)鋼管型式見(jian)圖18-1，尺寸見(jian)表18-2。

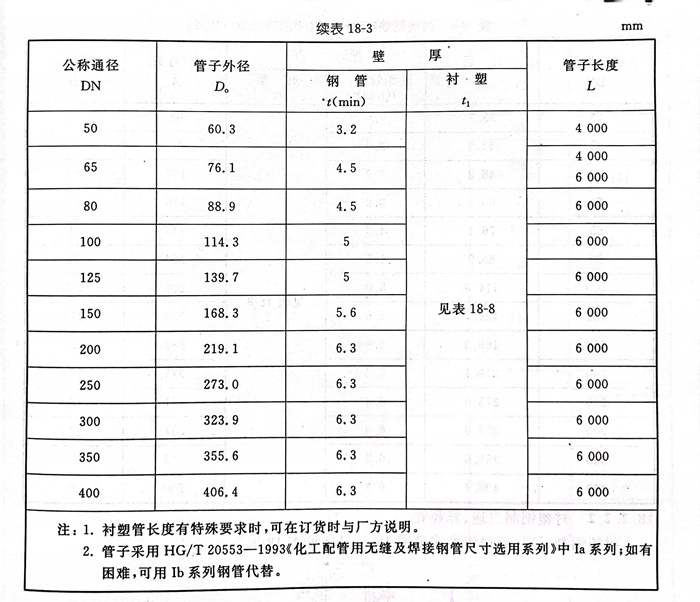

  b. 管(guan)端用平法蘭連接的(de)襯塑鋼管(guan)型式見圖18-2，尺寸見表18-3。

2. 襯塑(su)管(guan)件

 a. 襯(chen)塑鋼制彎頭

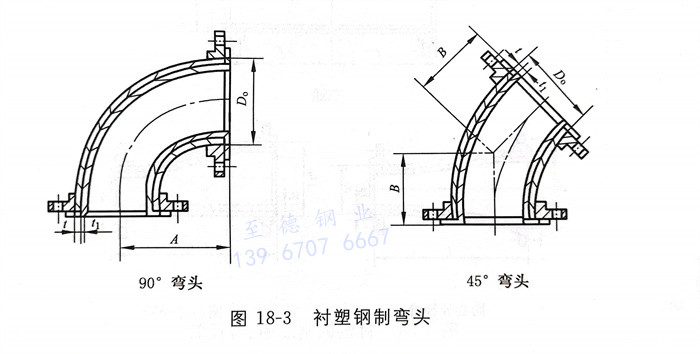

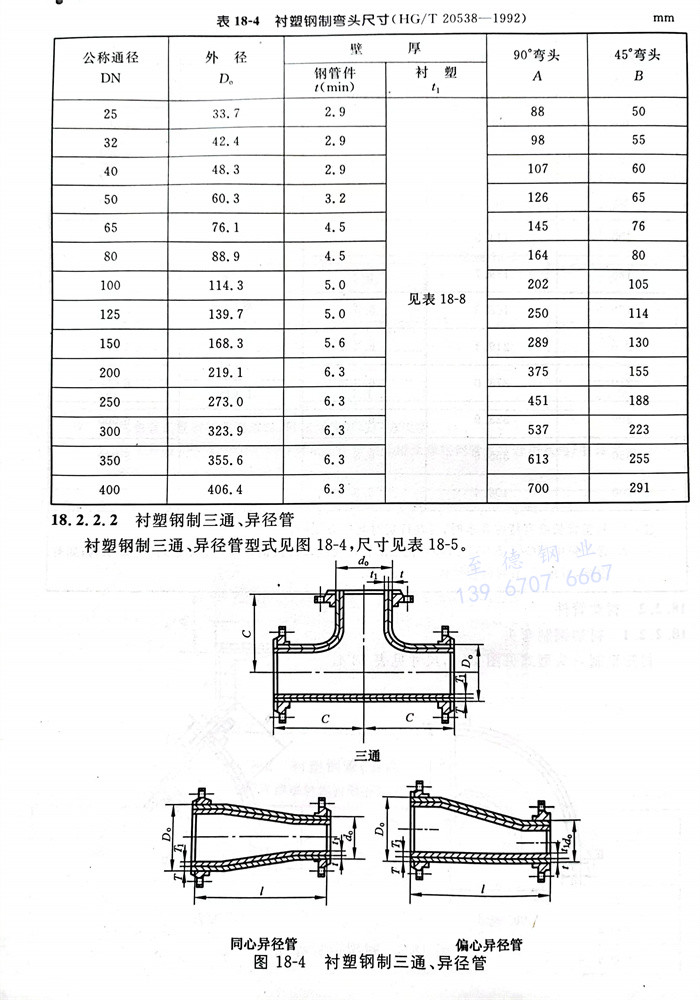

   襯塑(su)鋼(gang)制彎(wan)頭型式見圖(tu)18-3，尺寸見表18-4。

 b. 襯塑鋼制三通、異徑管

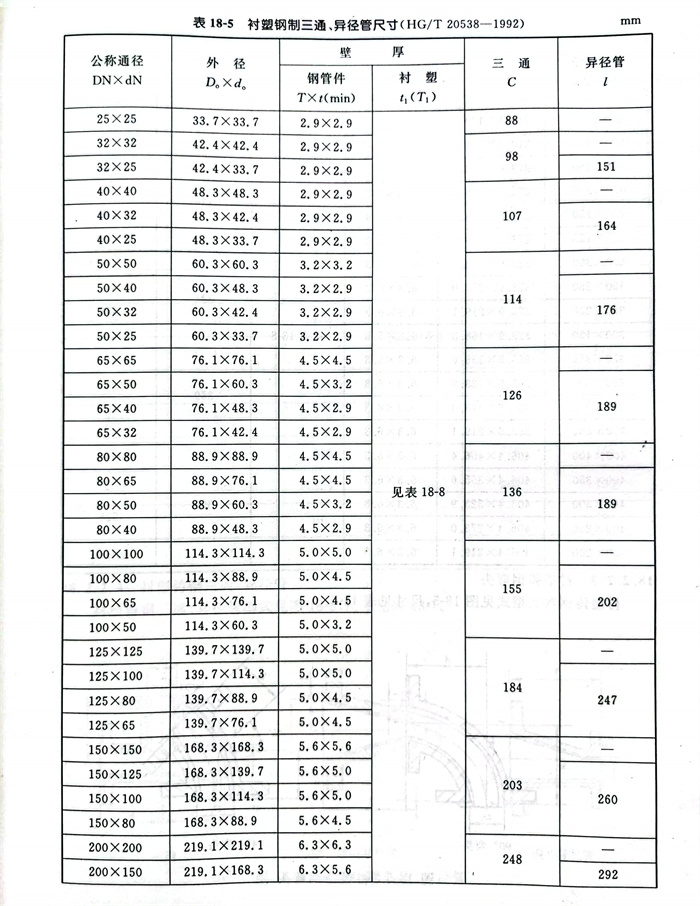

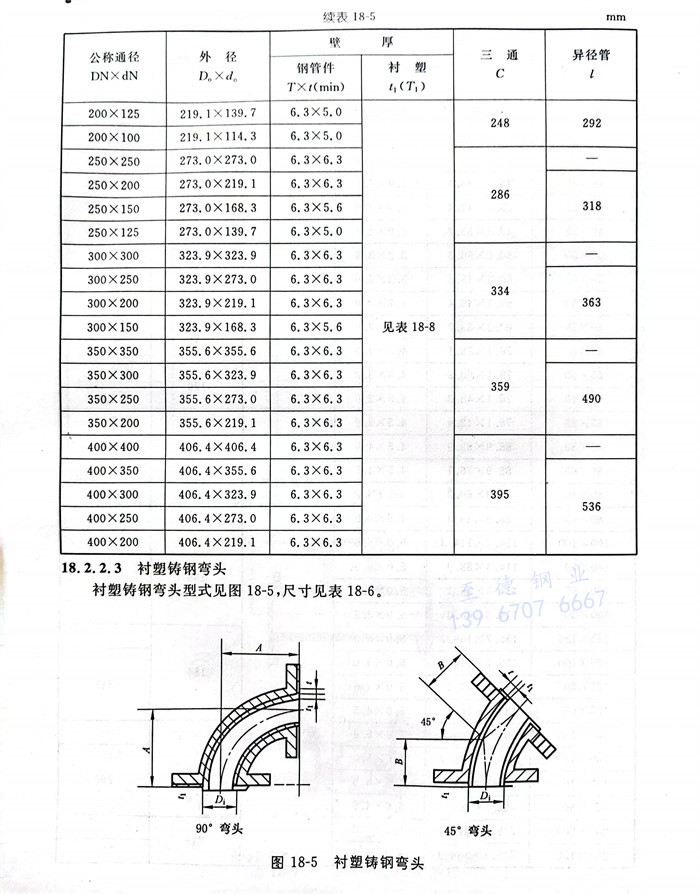

   襯塑鋼制(zhi)三(san)通、異(yi)徑管型式見(jian)圖18-4，尺(chi)寸見(jian)表18-5。

 c. 襯塑鑄鋼彎頭

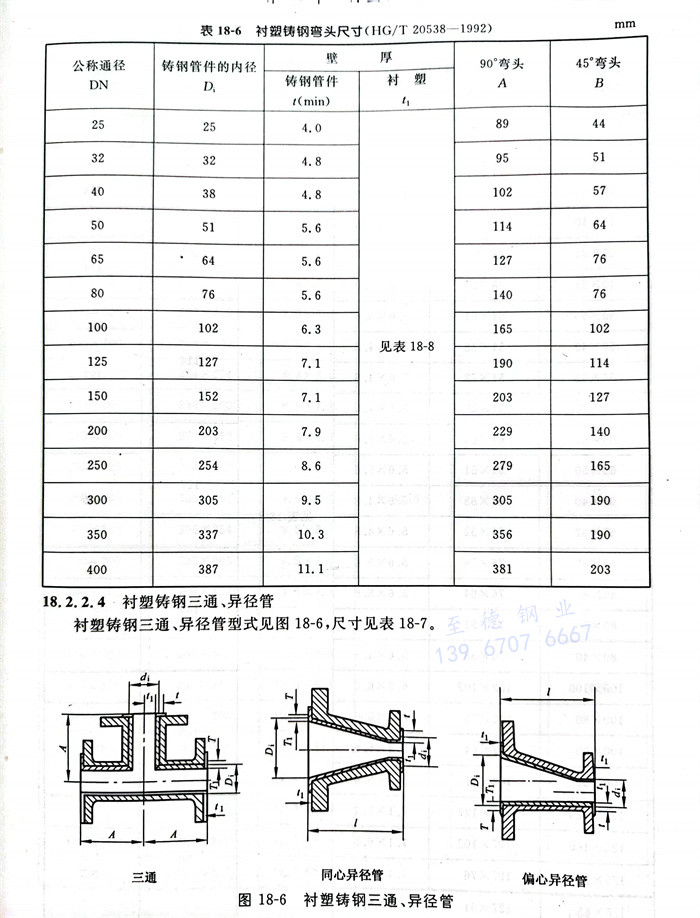

   襯塑鑄(zhu)鋼彎頭型式見圖18-5，尺寸(cun)見表18-6。

 d. 襯塑鋼制(zhi)三(san)通、異徑管

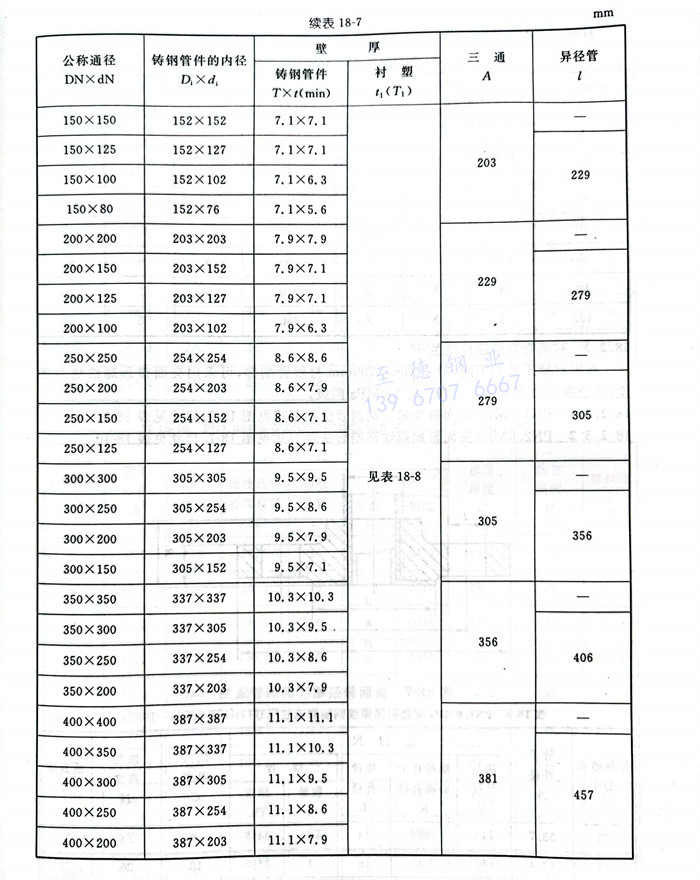

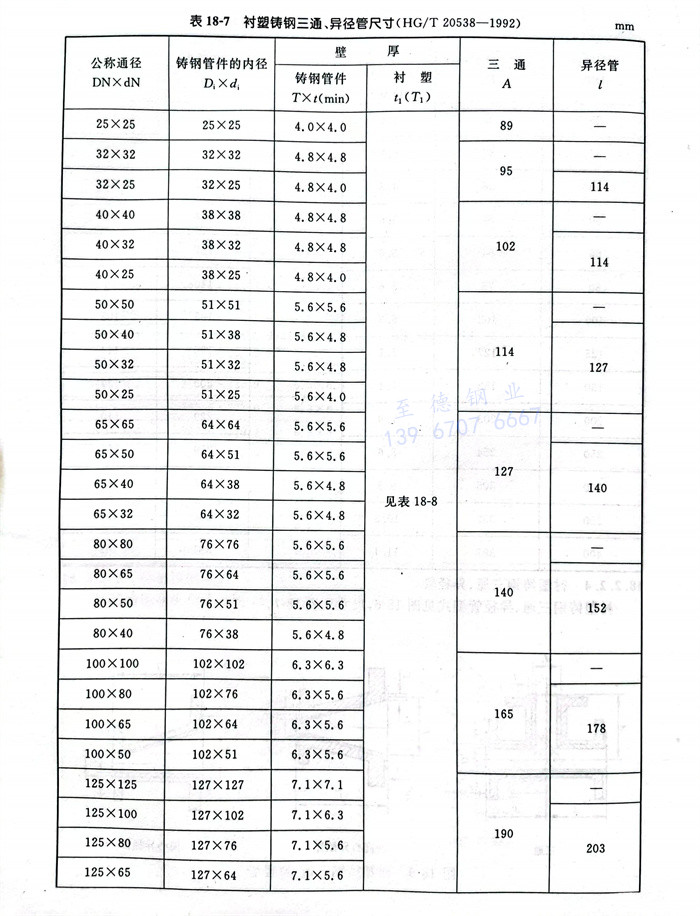

   襯(chen)塑鑄鋼三通、異(yi)徑管型式(shi)見(jian)圖18-6，尺(chi)寸見(jian)表18-7。

 e. 襯塑層

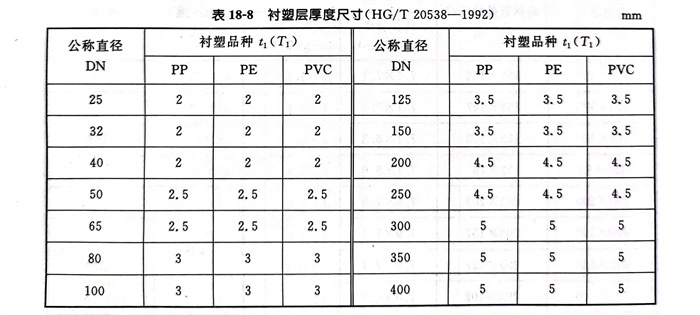

   襯塑層(ceng)厚(hou)度尺(chi)寸見表 18-8

3. 襯(chen)塑管端部連接法蘭

  根據襯塑工藝的不同，對于DN≤200mm襯塑管端部，可采用突(tu)面帶頸螺(luo)紋法蘭連(lian)接，其(qi)公(gong)稱壓力PN為(wei)1.0MPa及2.0MPa兩級。

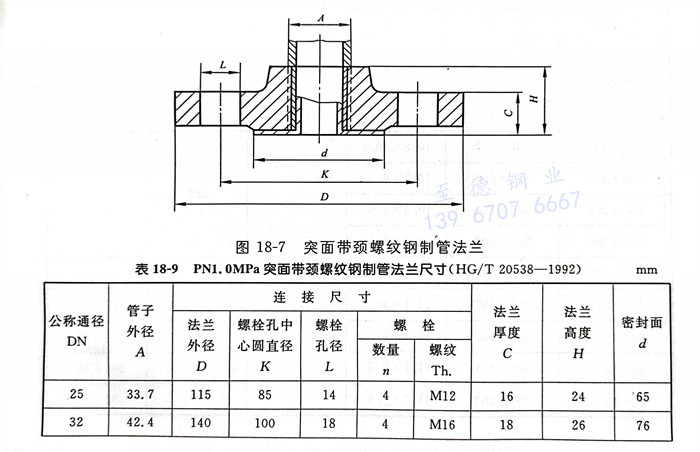

    PN1.0MPa突面帶頸螺紋(wen)鋼(gang)制管法蘭型式見(jian)圖18-7，尺(chi)寸見(jian)表18-9。

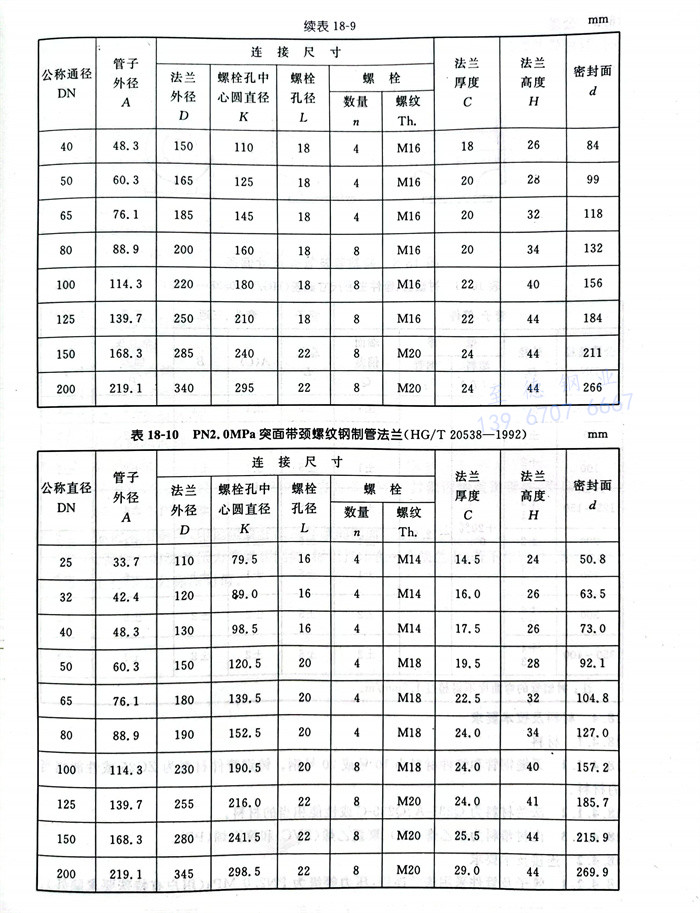

    PN2.0MPa突面(mian)帶(dai)頸螺紋(wen)鋼(gang)制管(guan)法(fa)蘭型式見圖18-7，尺(chi)寸(cun)見表18-10。

4. 公(gong)差

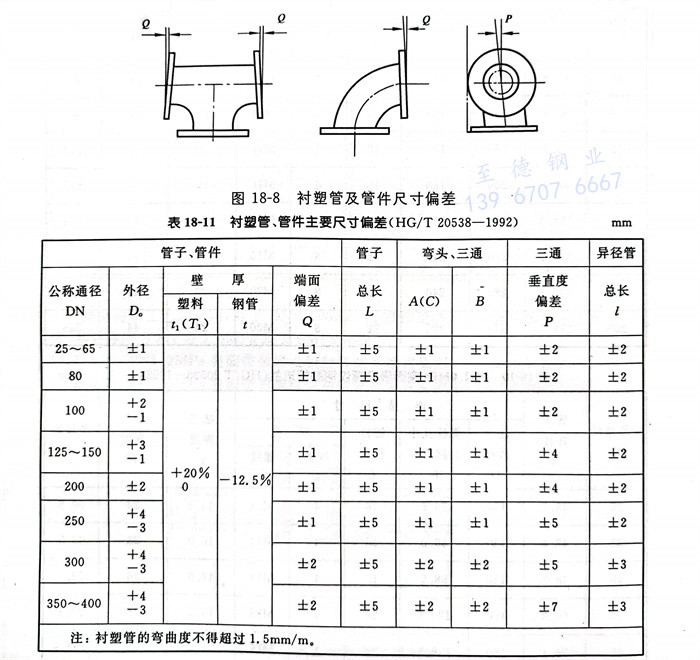

  襯(chen)塑管(guan)及管(guan)件主要尺寸偏(pian)差見圖 18-8 及表 18-11。
