ISO(國(guo)際(ji)標(biao)(biao)準化組織)制定(ding)并實施(shi)的(de)比較典(dian)型的(de)管(guan)(guan)件(jian)(jian)(jian)(jian)標(biao)(biao)準有對(dui)(dui)焊(han)管(guan)(guan)件(jian)(jian)(jian)(jian)及螺紋連接管(guan)(guan)件(jian)(jian)(jian)(jian)兩類。對(dui)(dui)焊(han)管(guan)(guan)件(jian)(jian)(jian)(jian)標(biao)(biao)準側重于介紹非(fei)合(he)金(jin)鋼(gang)、合(he)金(jin)鋼(gang)以及不銹鋼(gang)對(dui)(dui)焊(han)管(guan)(guan)件(jian)(jian)(jian)(jian);螺紋連接管(guan)(guan)件(jian)(jian)(jian)(jian)標(biao)(biao)準側重于介紹不銹鋼(gang)螺紋管(guan)(guan)件(jian)(jian)(jian)(jian)。非(fei)合(he)金(jin)鋼(gang)和合(he)金(jin)鋼(gang)對(dui)(dui)焊(han)管(guan)(guan)件(jian)(jian)(jian)(jian)(ISO 3419:1981)及不銹鋼(gang)對(dui)(dui)焊(han)管(guan)(guan)件(jian)(jian)(jian)(jian)(ISO 5251:1981)是ISO早(zao)期(qi)制定(ding)的(de)標(biao)(biao)準,目前仍然在(zai)使用。不銹鋼(gang)螺紋管(guan)(guan)件(jian)(jian)(jian)(jian)(ISO 4144:2003)則是ISO近期(qi)制定(ding)的(de)標(biao)(biao)準。


非合金鋼和合金鋼對焊管件ISO 3419:1981 標準


1. 適用(yong)范圍


  ISO 3419:1981 標(biao)準規定(ding)了(le)用于(yu)管(guan)(guan)道(dao)工程質量要求的(de)對焊彎(wan)頭(tou)[2D型(xing)(90°和(he)180°)和(he)3D型(xing)(45°、90°和(he)180°)]、同(tong)心(xin)及(ji)偏心(xin)異徑接頭(tou)、三通及(ji)管(guan)(guan)帽的(de)尺寸、公差以及(ji)管(guan)(guan)件用非(fei)合(he)金、低(di)合(he)金和(he)合(he)金鋼(gang)的(de)鋼(gang)號。



2.  符(fu)號含意


 DN-公稱通徑(見ISO 6708);


 D--大(da)外徑;


 D1-小(xiao)外徑;


 d-大內徑;


 d1-小內徑;


 T-接近D處的壁厚;


 T1-接近D1處的(de)壁厚;


 C--180°彎(wan)頭的中心線(xian)直徑;


 B-180°彎(wan)頭自背(bei)面(mian)至端面(mian)處的尺寸;


 F-90°彎頭、等徑和異(yi)徑三通自中心(xin)線至d端(duan)面處的尺寸;


 H-45°彎(wan)頭自中心線切(qie)線交點至(zhi)端(duan)面處的尺寸以及異徑三通(tong)自中心線至(zhi)d1處端(duan)面的尺寸;


 K-管帽總高度(du);


 L--異徑接(jie)頭總(zong)長度;


 R、R1-彎頭(tou)和異徑(jing)接頭(tou)曲率半徑(jing);


 Q-角(jiao)直線偏差;


 U--180°彎頭端面直線偏差;


 P--垂直線(xian)偏差。


19.1.3 材料


19.1.3.1 所(suo)使用的(de)鋼號按以下規定:


TS4、TS9、TS10、TS18、TS32、TS34、TS37、TS43(ISO 2604-2);TW4、TW9、TW10(ISO 2604-3);


P5、P9、P18、P32、P34、P43(ISO 2604-4);E24-1、E24-2(ISO 3183);E29、E32、E36、E39、E41、E45(ISO 3845)。


19.1.3.2 經供(gong)需雙方協議可提供(gong)ISO 2604-2、ISO 2604-3和ISO 2604-4中所(suo)規定的其(qi)他鋼號。



3. 管件應(ying)由以下材料(liao)制造(zao)


 a. 無縫鋼(gang)管;


 b. 焊(han)接(jie)鋼(gang)管或焊(han)接(jie)板(ban)材;應使(shi)用焊(han)條進行焊(han)接(jie)并采用供需(xu)雙方(fang)協議的無(wu)損(sun)檢(jian)驗方(fang)法(fa)檢(jian)驗;


 c. 鋼板。



4. 結構型式與(yu)尺寸(cun)

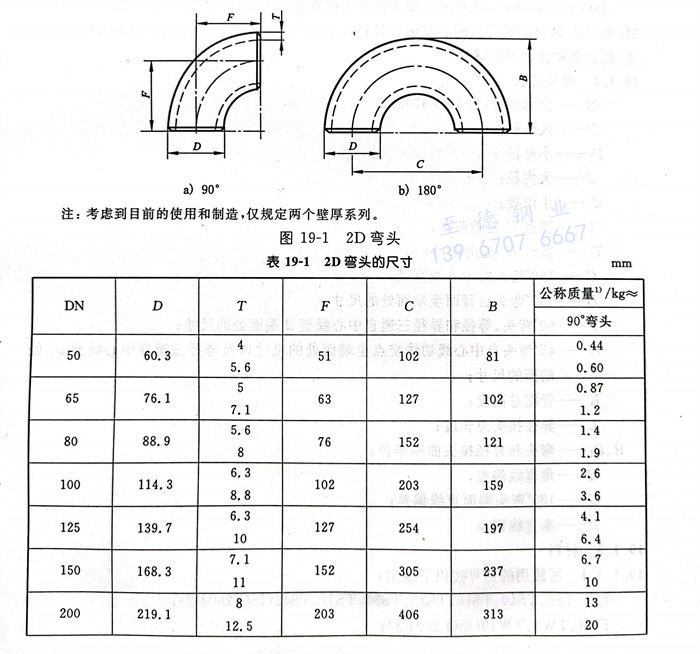

   2D彎(wan)頭型式(shi)見(jian)圖19-1,尺寸見(jian)表(biao)19-1。

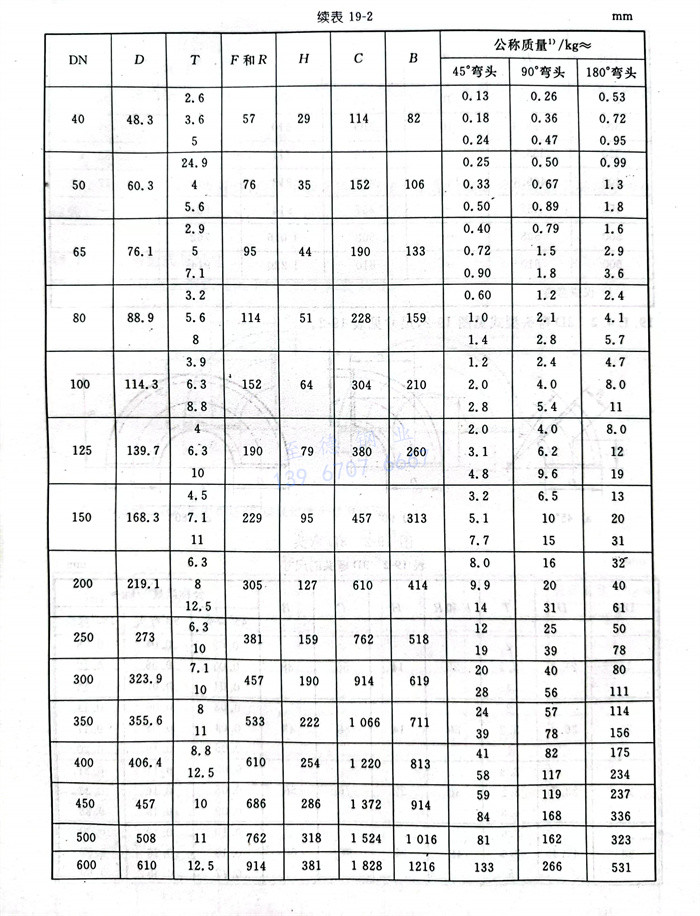

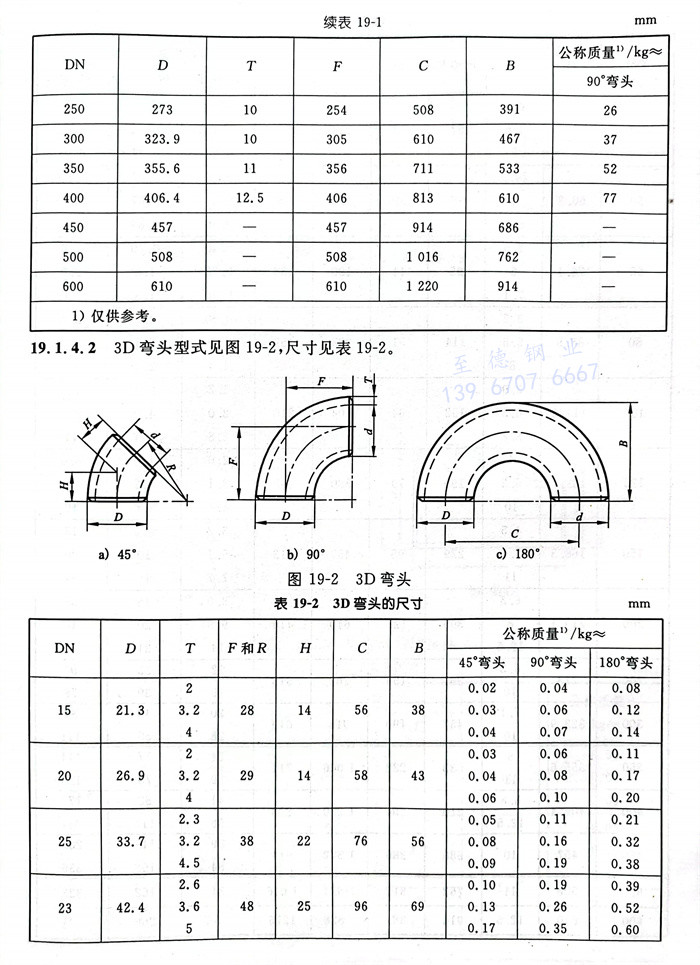

   3D彎頭型式見(jian)圖19-2,尺寸見(jian)表19-2。

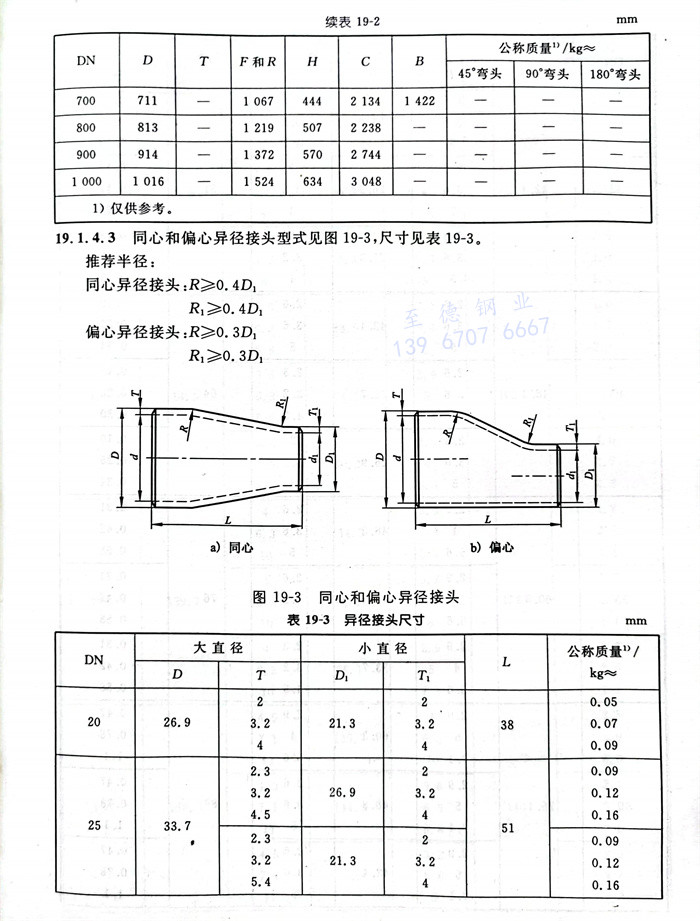

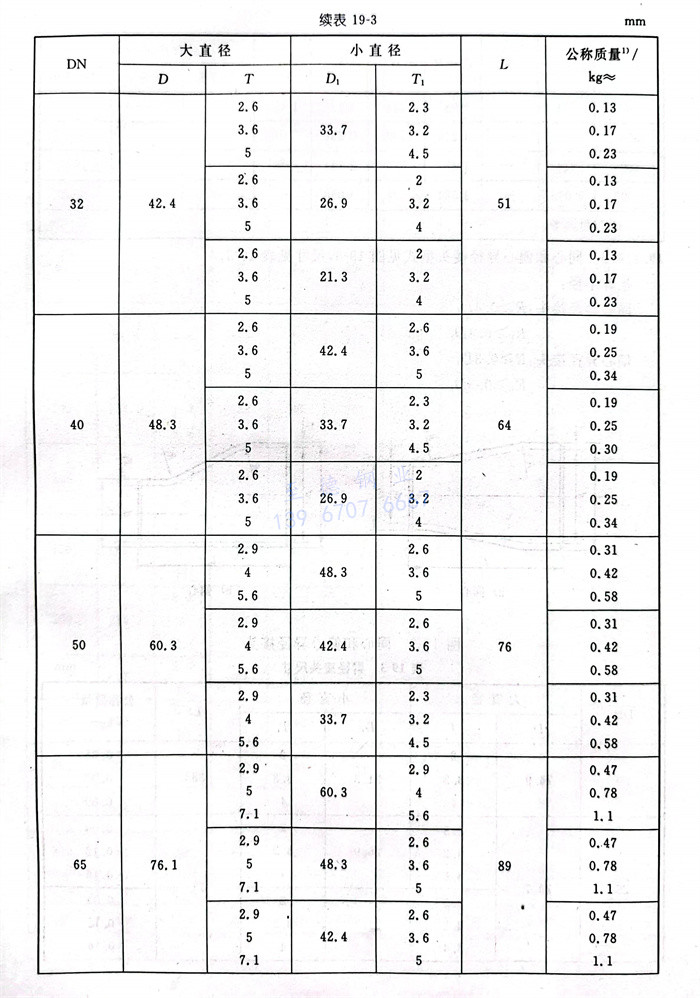

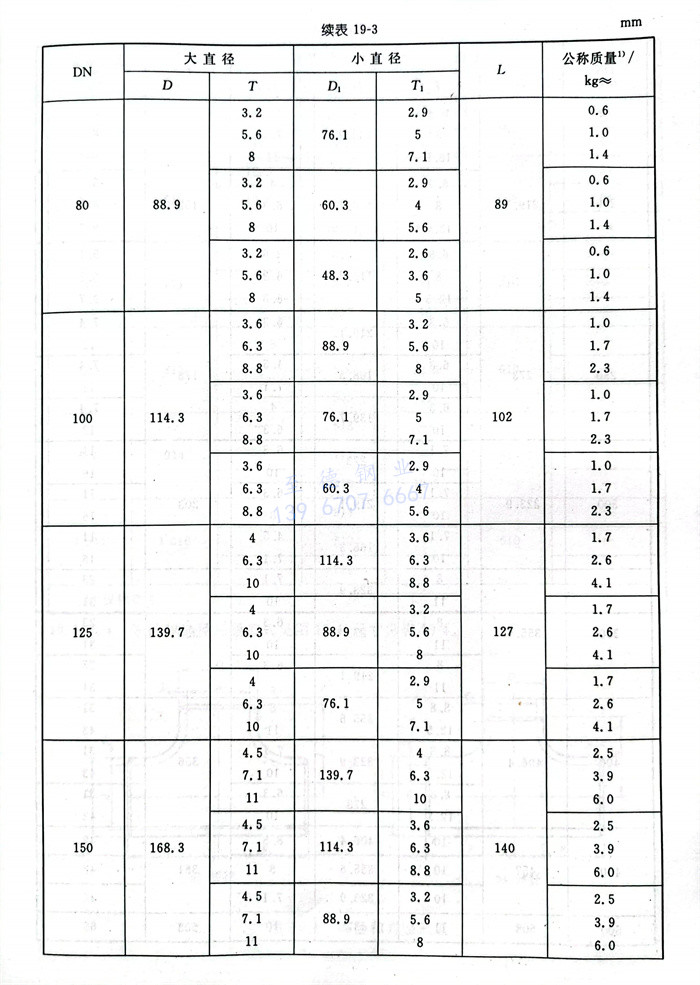

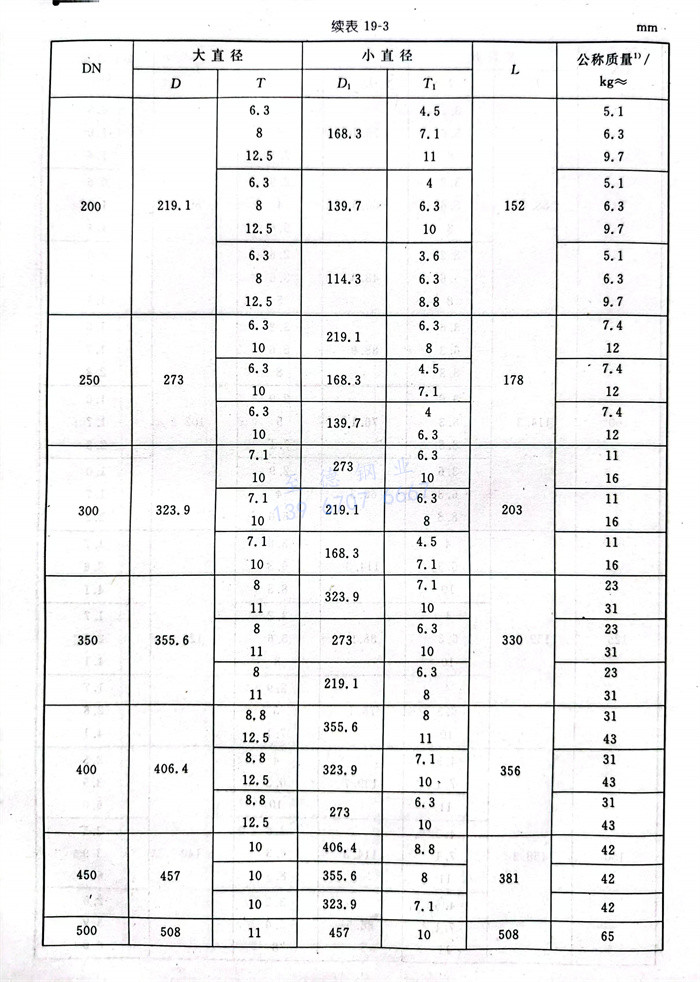

   同心和(he)偏心異(yi)徑接頭(tou)型(xing)式(shi)見(jian)圖19-3,尺(chi)寸見(jian)表(biao)19-3。


   推(tui)薦(jian)半徑:  同心異(yi)(yi)徑接頭(tou):R≥0.4D1 R1≥0.4D1   ,偏心異(yi)(yi)徑接頭(tou):R≥0.3D1,R1≥0.3D1。

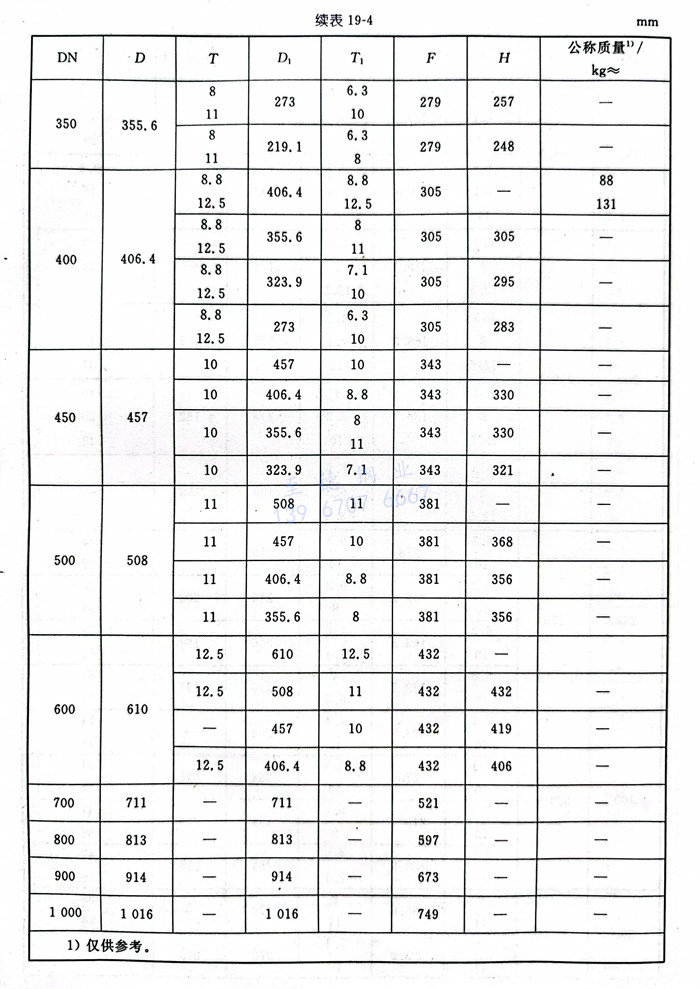

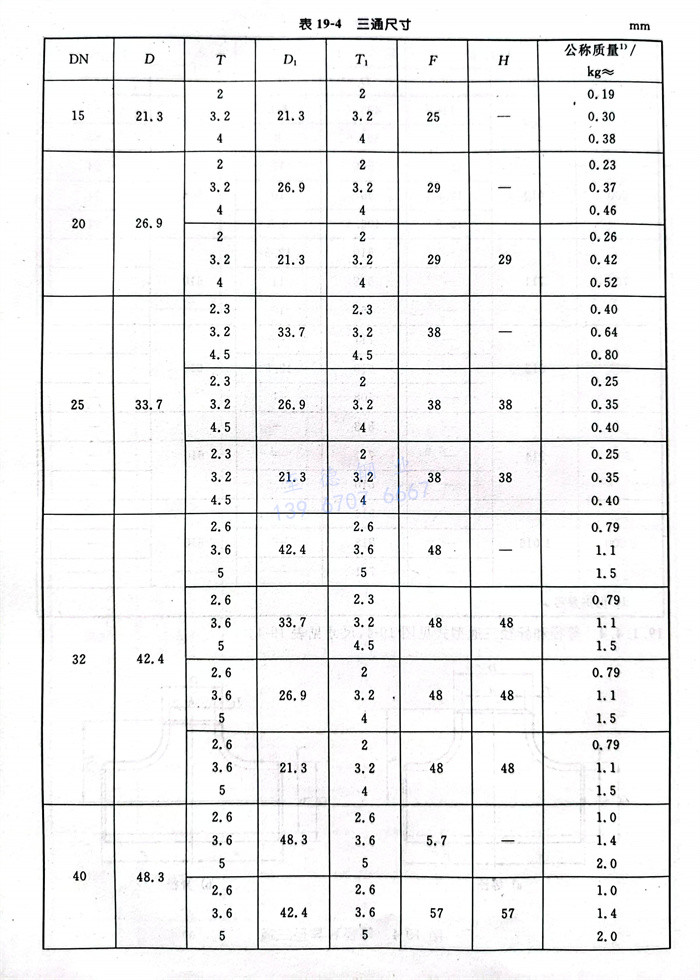

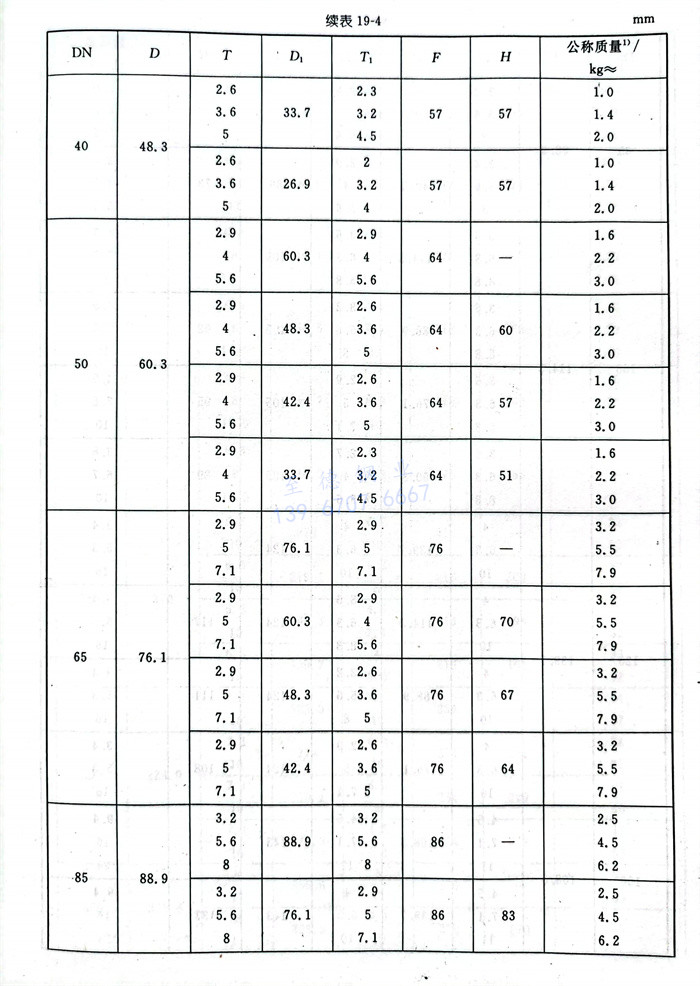

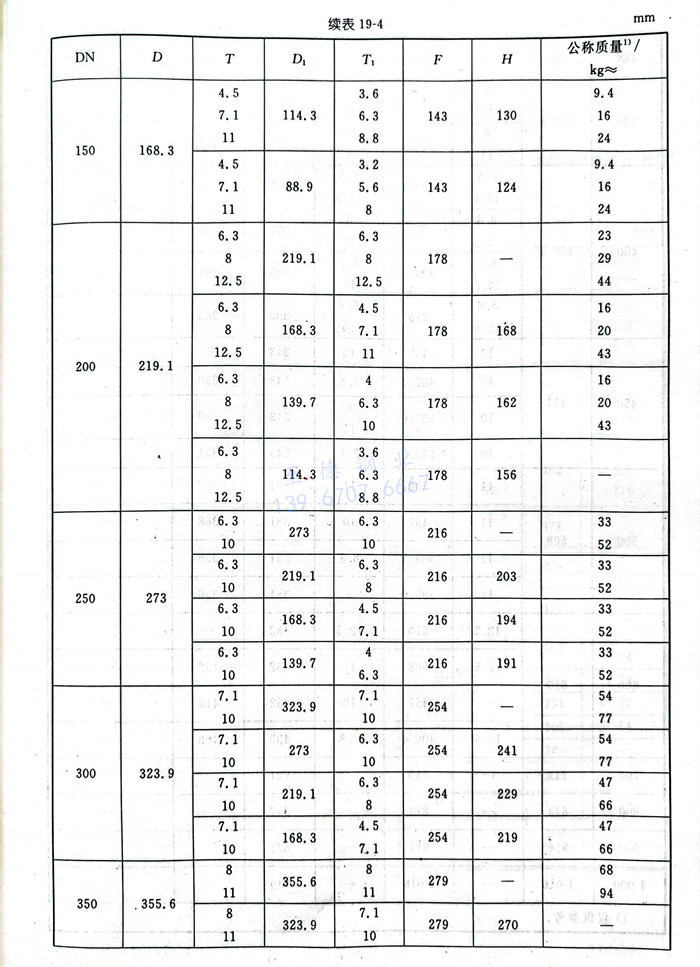

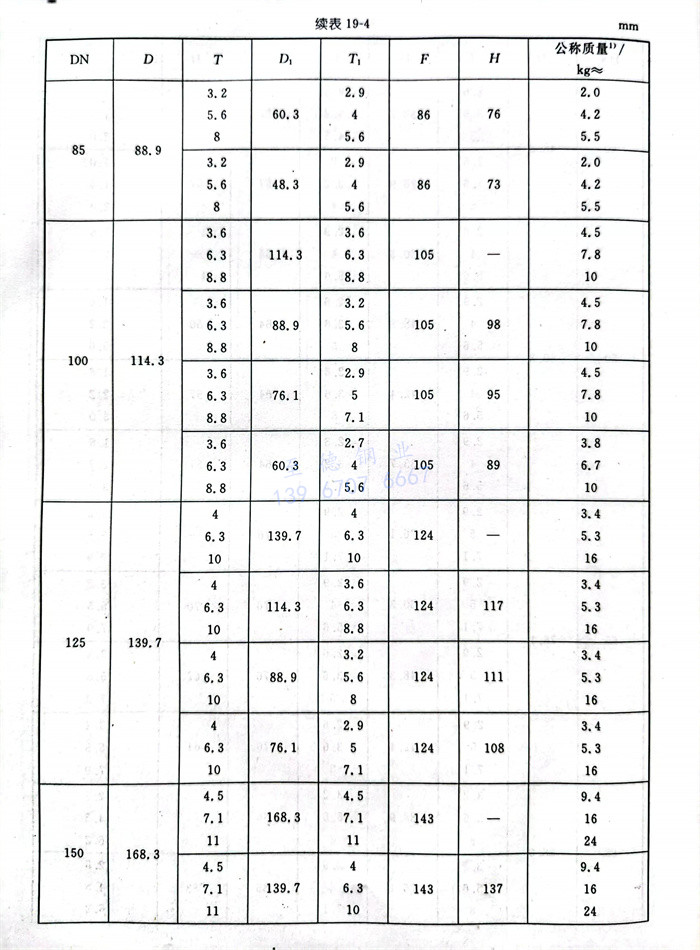

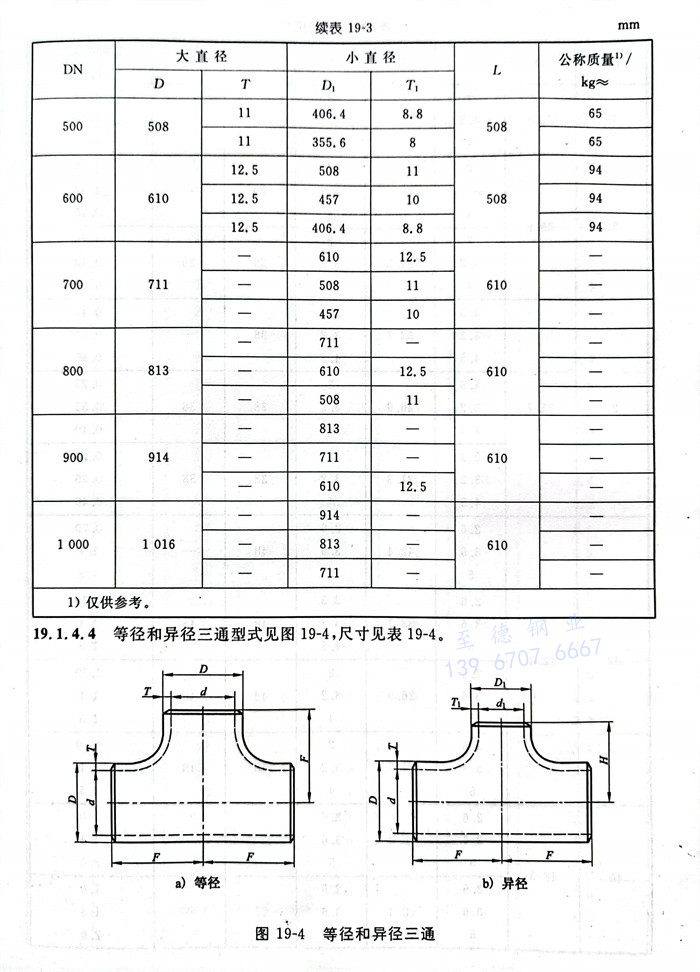

   等徑和(he)異徑三通(tong)型式(shi)見圖19-4,尺寸見表19-4。

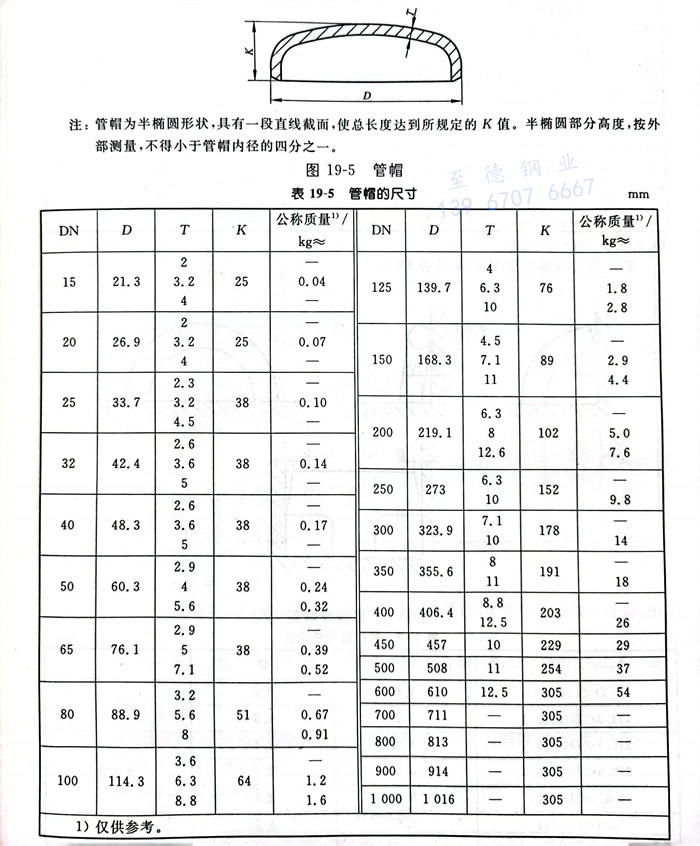

  管帽型式見圖19-5,尺(chi)寸見表19-5。






5. 公差


 a. 尺寸偏差

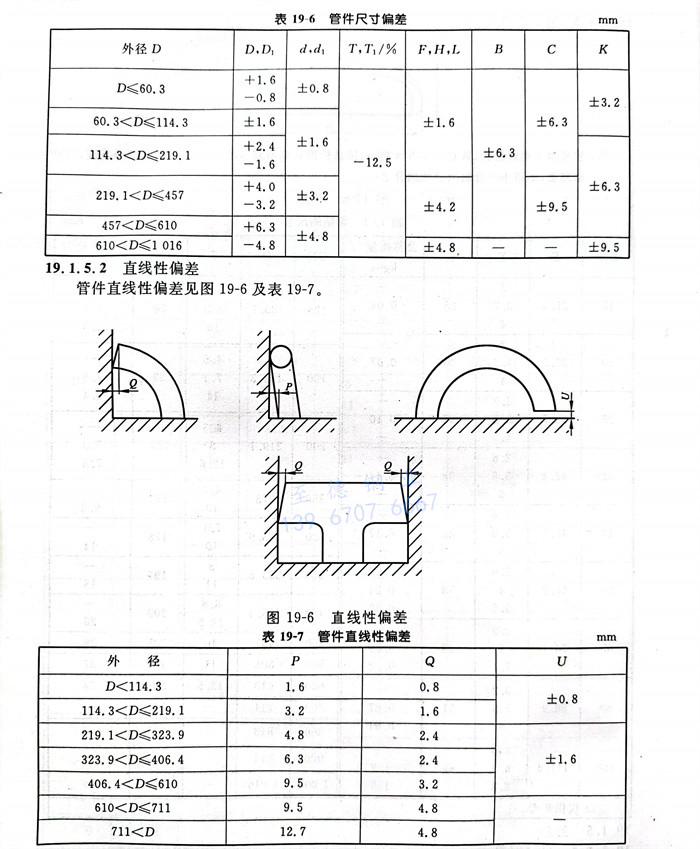

   管件尺寸偏差見表 19-6


 b. 直線(xian)性偏差(cha)


   管(guan)件(jian)直線(xian)性偏差(cha)見表 19-7




c.  坡口偏差

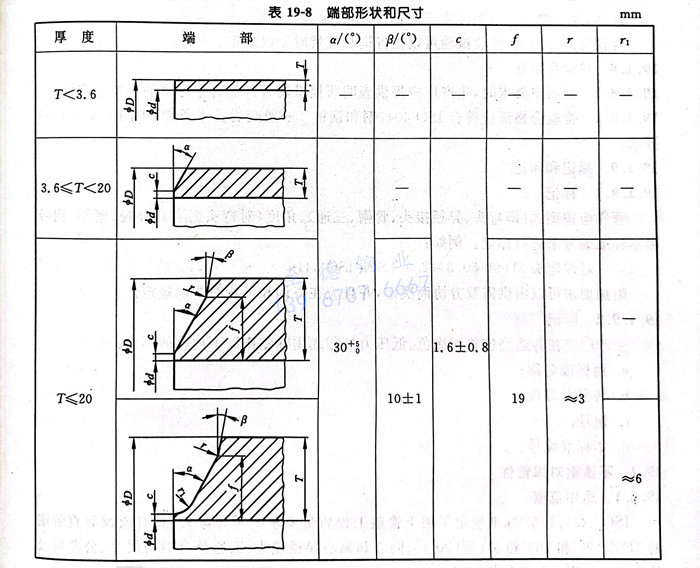

   管件焊端應切成(cheng)直角。對于(yu)超過 3.6mm 的壁厚,其(qi)端部(bu)應加工成(cheng)坡口。端部(bu)形狀(zhuang)和尺寸(cun)見表(biao) 19-8。





6. 熱處理


a. 非(fei)合金鋼管件(jian)


  在(zai)640℃和940℃之間完成(cheng)最(zui)后成(cheng)型操作的非合(he)金鋼管件,如仍然在(zai)空氣中冷卻,則不(bu)需(xu)進(jin)行熱處理(li)。


  對于(yu)高(gao)于(yu)或(huo)低于(yu)上述(shu)溫(wen)度限完成(cheng)加工的(de)管件,對非合金(jin)鋼的(de)熱(re)處(chu)理應按(an)19.1.6.3條中的(de)表(biao)列規定。


 b. 合金鋼管(guan)件


  所有合(he)金鋼管件應在(zai)最后成(cheng)型操作之后進行熱處理。對各(ge)材料級別(bie),應按19.1.6.3條(tiao)表中(zhong)規定的相(xiang)應的熱處理進行。

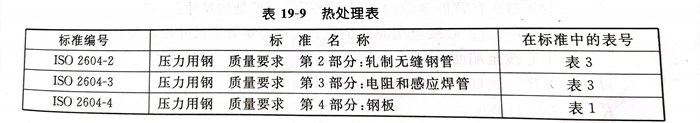

 c. 熱處理表(見表19-9)





7. 試驗


  通常,對于按(an)本(ben)標準條(tiao)件(jian)生產的管件(jian),不要求驗收試驗。


  經供需雙方協商(shang),驗(yan)收(shou)試(shi)驗(yan)可以在咨詢和(he)訂(ding)貨時予以規定。



8. 檢(jian)驗(yan)合格證


  a. 當用(yong)戶要求(qiu)時,生產廠應提(ti)供表明(ming)所提(ti)供的管件(jian)符合本標準的檢驗(yan)合格證(zheng)。


  b. 檢驗合格證(zheng)應符合ISO 404《鋼和(he)鋼材 一(yi)般(ban)交貨技術條件》中(zhong)的(de)5.2.2條的(de)要(yao)求。



9. 標記和(he)印記


 a. 標記


   管件(jian)應按(an)型式(即(ji)彎頭、異徑接頭、管帽、三通)、角度(對(dui)彎頭而言)、外徑、壁厚(hou)、鋼號和本標準(zhun)編號來進行標記。例如:對焊彎頭3D-90-60.3×2.9-TS4·ISO 3419


   附(fu)加要(yao)求(qiu)可(ke)以由供需雙方協商決定,并且應在咨詢和(he)訂貨時(shi)予(yu)以規定。


 b. 印(yin)記


  生產廠應在(zai)各適當位置(zhi)用涂色、低壓力打印或用標(biao)簽作以(yi)下內容的(de)標(biao)志:


    a. 商標或名(ming)稱;


    b. 外徑和厚度;


    c. 鋼號;


    d. 本標(biao)準編號。
