本(ben)章所介紹(shao)的(de)(de)美國管件(jian)標(biao)準主要為美國機械(xie)工程師(shi)協會（即ASME）近期發布的(de)(de)最(zui)新標(biao)準，這些管件(jian)標(biao)準主要為：灰鑄(zhu)鐵螺紋(wen)(wen)管件(jian)（ASME B16.4-1998）、可鍛(duan)鑄(zhu)鐵螺紋(wen)(wen)管件(jian)（ASME B16.3-1998）、承插焊(han)和(he)(he)螺紋(wen)(wen)連接鍛(duan)鋼(gang)制(zhi)管件(jian)（ASME B16.11-2005）、工廠(chang)制(zhi)造的(de)(de)鍛(duan)鋼(gang)對(dui)焊(han)管件(jian)及鍛(duan)鋼(gang)制(zhi)對(dui)焊(han)短半徑(jing)彎頭和(he)(he)180°彎頭等(deng)。
可(ke)鍛鑄鐵螺(luo)紋管件(jian) ASME B16.3 標(biao)準
一、適用范圍
1. 總則
ASME B16.3-1998標(biao)準適用于(yu)150磅(bang)級和300磅(bang)級可鍛鑄(zhu)鐵螺紋(wen)管(guan)件，其內容(rong)包括：壓力(li)-溫度(du)等(deng)級；規格(ge)及異(yi)徑管(guan)件開(kai)孔的(de)表示(shi)方(fang)法；材(cai)料(liao)；尺寸與公差；螺紋(wen)加(jia)工及鍍層以及標(biao)志等(deng)。
2. 質量體系
按(an)ASME B16.3標(biao)準(zhun)制(zhi)(zhi)造(zao)的(de)產品(pin)應按(an)質(zhi)量體(ti)系(xi)程(cheng)序(xu)(xu)生產，該程(cheng)序(xu)(xu)應遵循(xun)ISO 9000系(xi)列的(de)某一(yi)適合的(de)標(biao)準(zhun)的(de)原則制(zhi)(zhi)定(ding)(ding)。制(zhi)(zhi)造(zao)廠(chang)有責任確定(ding)(ding)是(shi)否(fou)需要由一(yi)個獨立的(de)組(zu)織(zhi)機(ji)構對產品(pin)制(zhi)(zhi)造(zao)廠(chang)的(de)質(zhi)量體(ti)系(xi)程(cheng)序(xu)(xu)進(jin)行注冊／或認證，采購(gou)方在(zai)制(zhi)(zhi)造(zao)廠(chang)的(de)場(chang)所(suo)(suo)應能得(de)到演示(shi)程(cheng)序(xu)(xu)符合性的(de)詳細文(wen)件。應采購(gou)方的(de)請求(qiu)，采購(gou)方可以得(de)到產品(pin)制(zhi)(zhi)造(zao)廠(chang)提供的(de)其所(suo)(suo)使(shi)用(yong)的(de)該質(zhi)量體(ti)系(xi)程(cheng)序(xu)(xu)的(de)書面概括說明。所(suo)(suo)謂產品(pin)制(zhi)(zhi)造(zao)廠(chang)是(shi)指按(an)本標(biao)準(zhun)標(biao)志或識別要求(qiu)顯(xian)示(shi)在(zai)產品(pin)上的(de)完整廠(chang)名或商標(biao)。
二、壓力-溫度等級
1. 管件的壓(ya)力-溫度等(deng)級見表20-8。所有等(deng)級與(yu)所容納的液體無(wu)關，并(bing)且(qie)是在表列溫度下的最大無(wu)沖(chong)擊壓(ya)力。中間的等(deng)級可以采用所示溫度之間的線性內插法得出。
2. 相應壓(ya)力等級所(suo)示的溫(wen)(wen)度(du)(du)應是(shi)承壓(ya)構件的材料溫(wen)(wen)度(du)(du)。可以假(jia)定材料溫(wen)(wen)度(du)(du)與(yu)流體溫(wen)(wen)度(du)(du)相同(tong)。采用不同(tong)于所(suo)容納液體材料溫(wen)(wen)度(du)(du)下(xia)的壓(ya)力等級是(shi)使用者的責任，并應遵循(xun)適(shi)用規范(fan)的要(yao)求。
三、規格
1. 表(biao)20-9～表(biao)20-24所(suo)規(gui)定的(de)管件(jian)規(gui)格是用(yong)相(xiang)應的(de)管道(dao)公稱規(gui)格（NPS）來識(shi)別的(de)。
注：采用(yong)單(dan)詞“公稱”作為尺(chi)寸(cun)或規(gui)(gui)格的(de)一種修正，其意圖是說(shuo)明所(suo)規(gui)(gui)定尺(chi)寸(cun)或規(gui)(gui)格只作為標記(ji)用(yong)途。

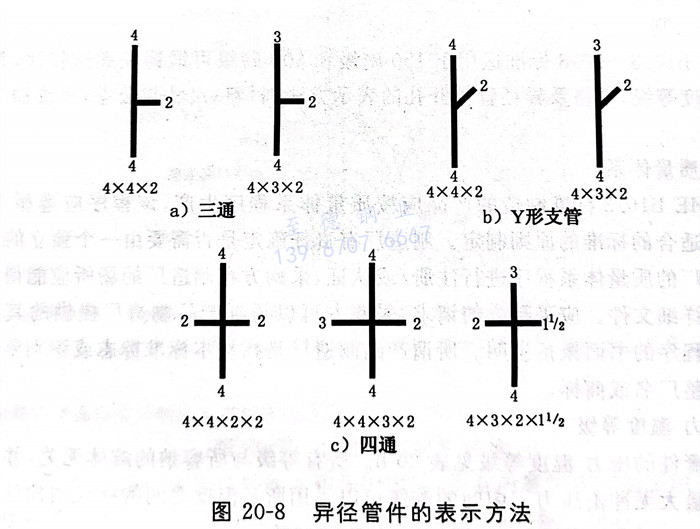

2. 對(dui)(dui)于(yu)異徑三通、四通和Y形支(zhi)(zhi)(zhi)管(guan)(guan)(guan)(guan)（分支(zhi)(zhi)(zhi)管(guan)(guan)(guan)(guan)），應首先(xian)給出(chu)其最大主管(guan)(guan)(guan)(guan)開孔(kong)(kong)的(de)(de)規格(ge)，隨(sui)后(hou)是(shi)給出(chu)主管(guan)(guan)(guan)(guan)相(xiang)對(dui)(dui)端的(de)(de)開孔(kong)(kong)的(de)(de)規格(ge)。當(dang)管(guan)(guan)(guan)(guan)件為(wei)三孔(kong)(kong)或Y形支(zhi)(zhi)(zhi)管(guan)(guan)(guan)(guan)（分支(zhi)(zhi)(zhi)管(guan)(guan)(guan)(guan)）時(shi)(shi)，出(chu)口的(de)(de)規格(ge)最后(hou)給出(chu)。當(dang)管(guan)(guan)(guan)(guan)件為(wei)四通時(shi)(shi)，第(di)三個給出(chu)的(de)(de)尺(chi)(chi)寸是(shi)最大側向出(chu)口的(de)(de)開孔(kong)(kong)尺(chi)(chi)寸，然后(hou)是(shi)給出(chu)相(xiang)對(dui)(dui)端的(de)(de)開孔(kong)(kong)尺(chi)(chi)寸。用(yong)直線簡圖(tu)來表示(shi)如何(he)辨認異徑管(guan)(guan)(guan)(guan)件。異徑管(guan)(guan)(guan)(guan)件的(de)(de)表示(shi)方法見圖(tu)20-8。
四、材料
1. 可鍛鑄鐵
鑄(zhu)件的(de)化學成(cheng)分和物理(li)性能(neng)(neng)應符合ASTM A197《沖天爐可鍛鑄(zhu)鐵標(biao)準(zhun)規范(fan)》規定的(de)化學成(cheng)分及物理(li)性能(neng)(neng)。制(zhi)造廠(chang)應準(zhun)備(bei)合格證(zheng)書，來證(zheng)明(ming)產(chan)(chan)品是按這樣的(de)要求生產(chan)(chan)的(de)。
2. 鋼
根據(ju)制造(zao)廠的(de)(de)意愿，可用最低屈服(fu)強度(du)為30ksi的(de)(de)圓鋼制造(zao)規格(ge)為NPS 1/8、NPS 1/4和NPS 3/8的(de)(de)接(jie)頭和管蓋。
五、結構型式與尺寸

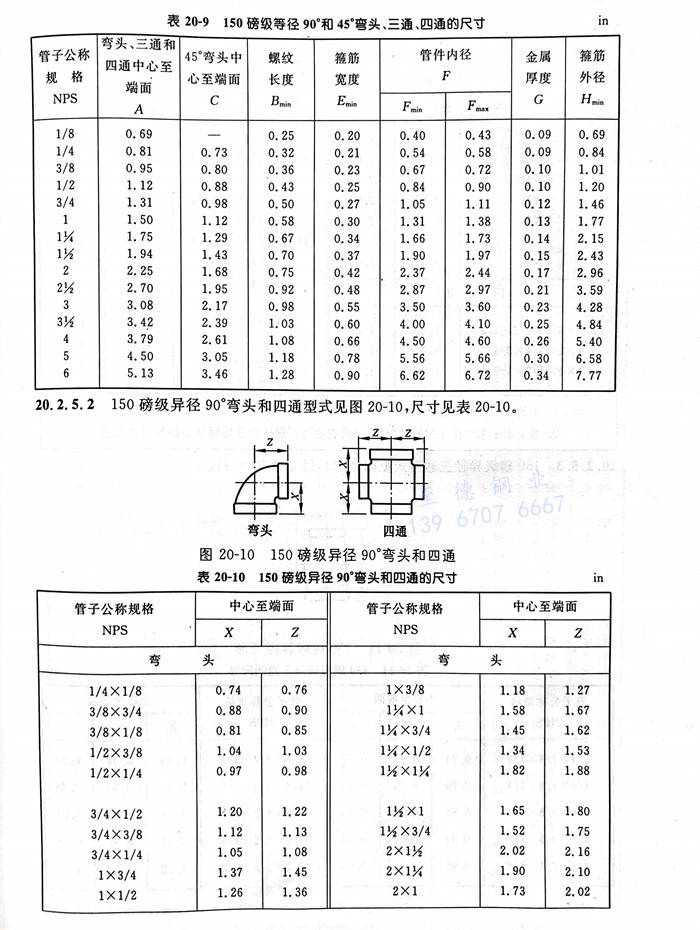

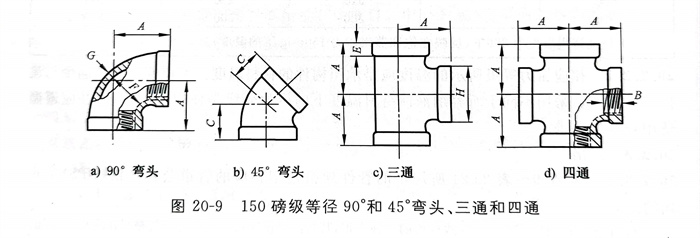

150磅級等徑90°和(he)45°彎頭(tou)、三通和(he)四通型式見(jian)圖20-9，尺寸見(jian)表20-9。
150磅級異徑90°彎頭和(he)四通型式見(jian)圖20-10，尺寸(cun)見(jian)表20-10。

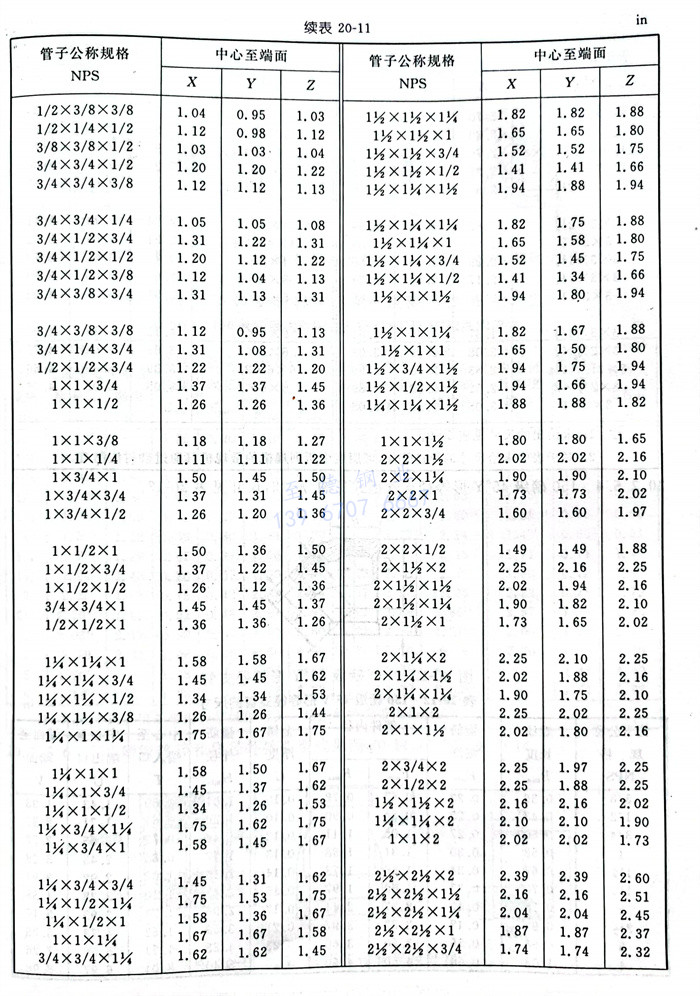

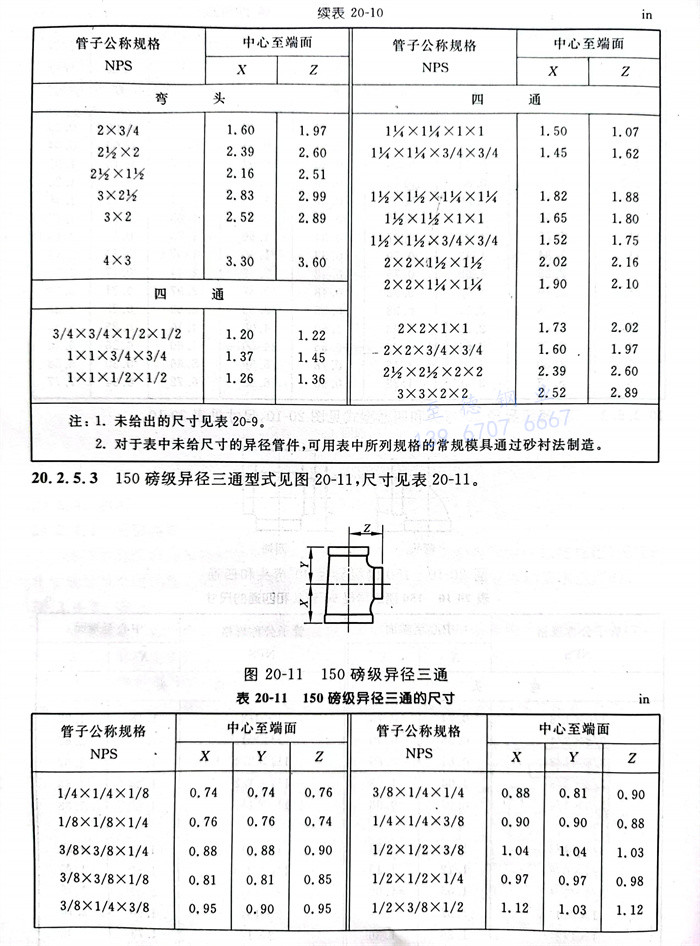

150磅(bang)級異徑三通型式見圖20-11，尺寸見表20-11。

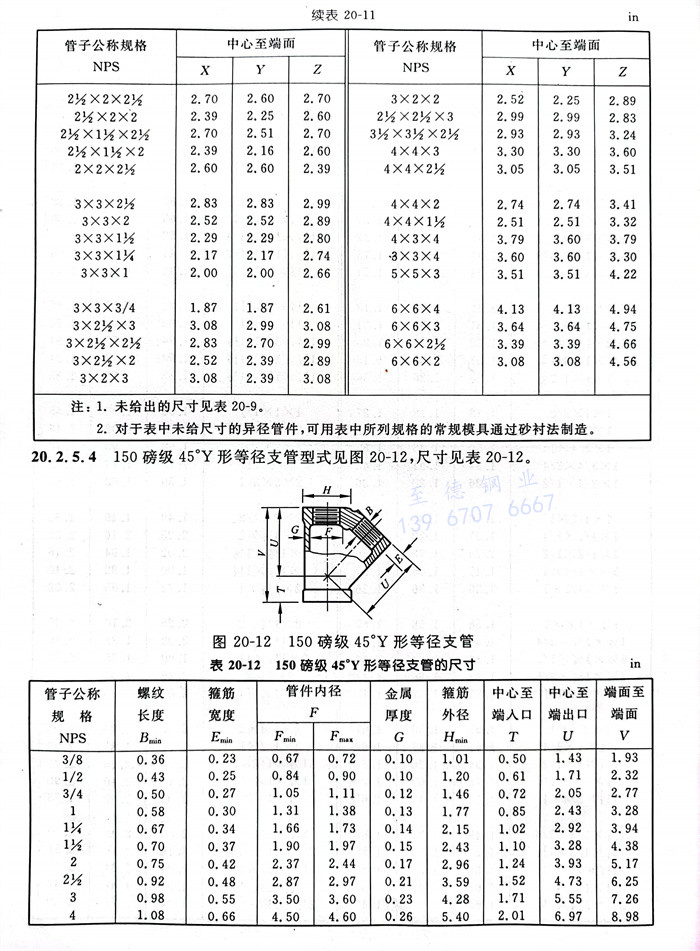

150磅級45°Y形等徑支管型式見圖20-12，尺寸見表(biao)20-12。

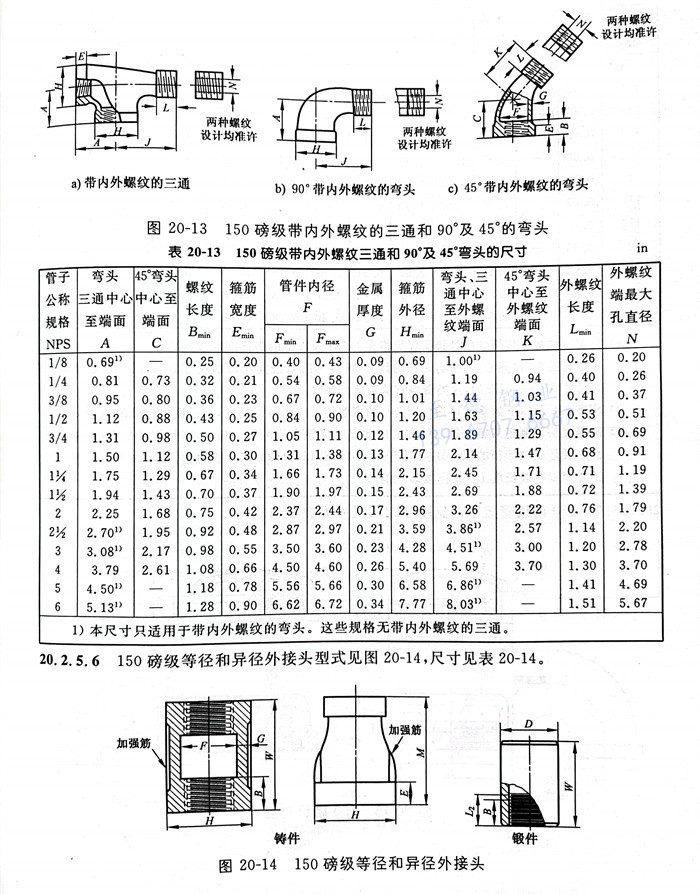

150磅級帶內外螺紋(wen)的(de)三通和90°及45°彎頭(tou)的(de)型式(shi)見圖20-13，尺寸見表20-13。

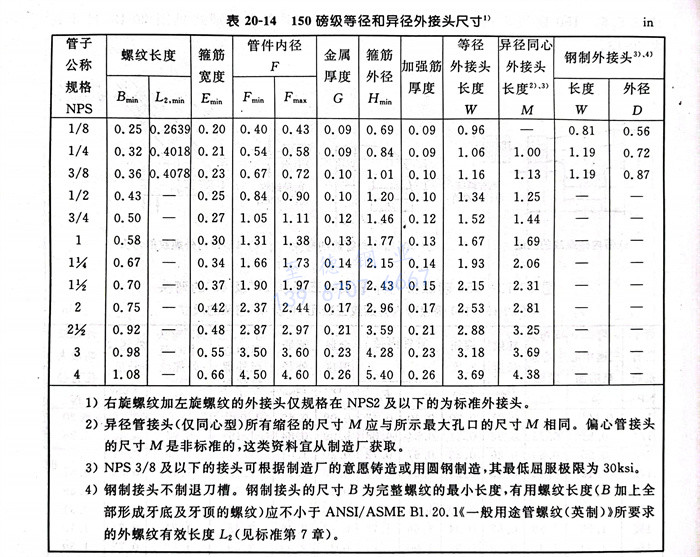

150磅級等徑(jing)和(he)異徑(jing)外接頭型式見圖20-14，尺寸(cun)見表(biao)20-14。

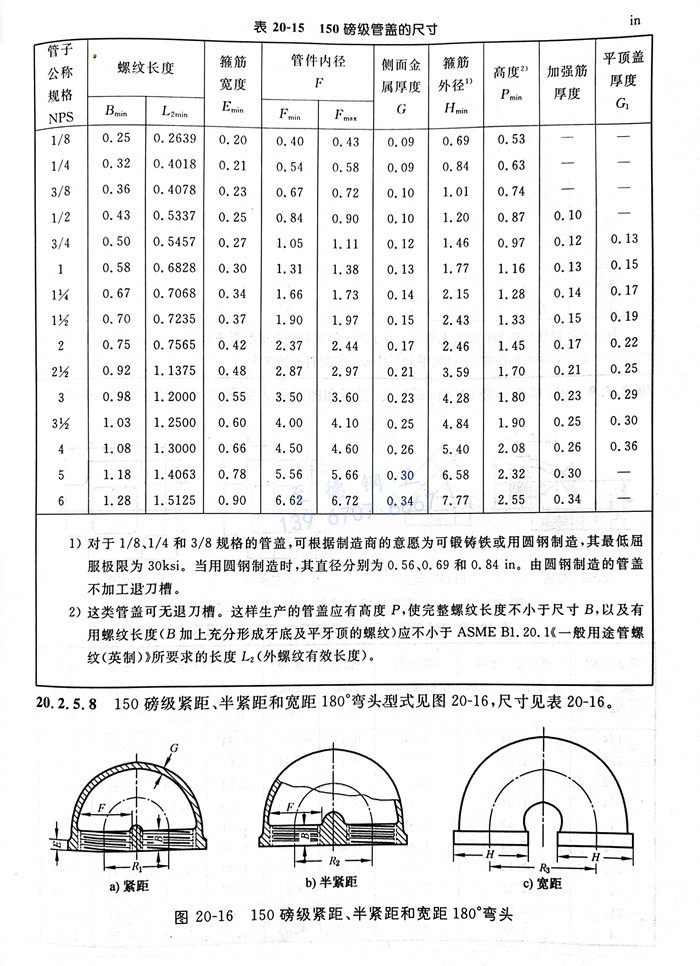

150磅級管蓋型式(shi)見圖20-15，尺寸(cun)見表20-15。

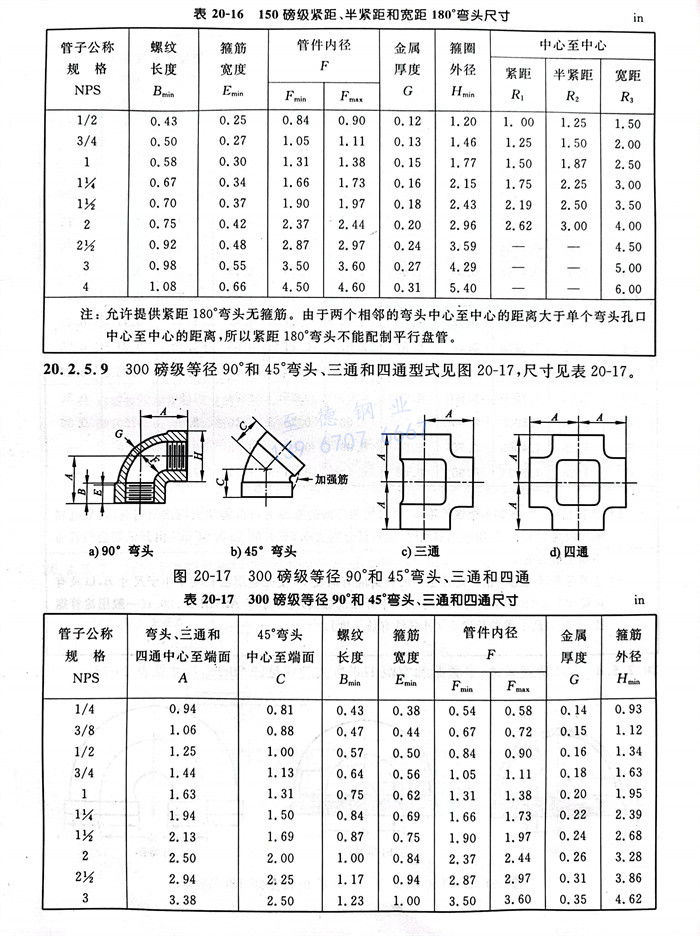

150磅級緊(jin)距、半緊(jin)距和(he)寬距180°彎頭型式見圖(tu)20-16，尺寸見表20-16。
300磅級(ji)等徑90°和45°彎(wan)頭、三通和四通型(xing)式見圖20-17，尺寸見表(biao)20-17。

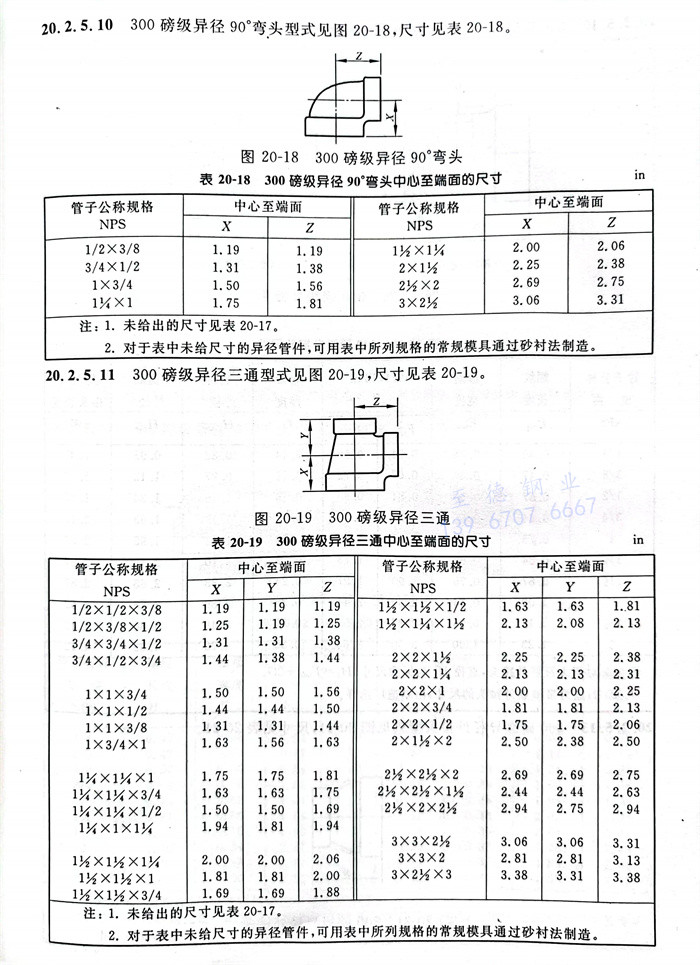

300磅級異徑90°彎(wan)頭型式見圖20-18，尺(chi)寸見表(biao)20-18。
300磅級異徑三通型式見圖20-19，尺寸見表20-19。

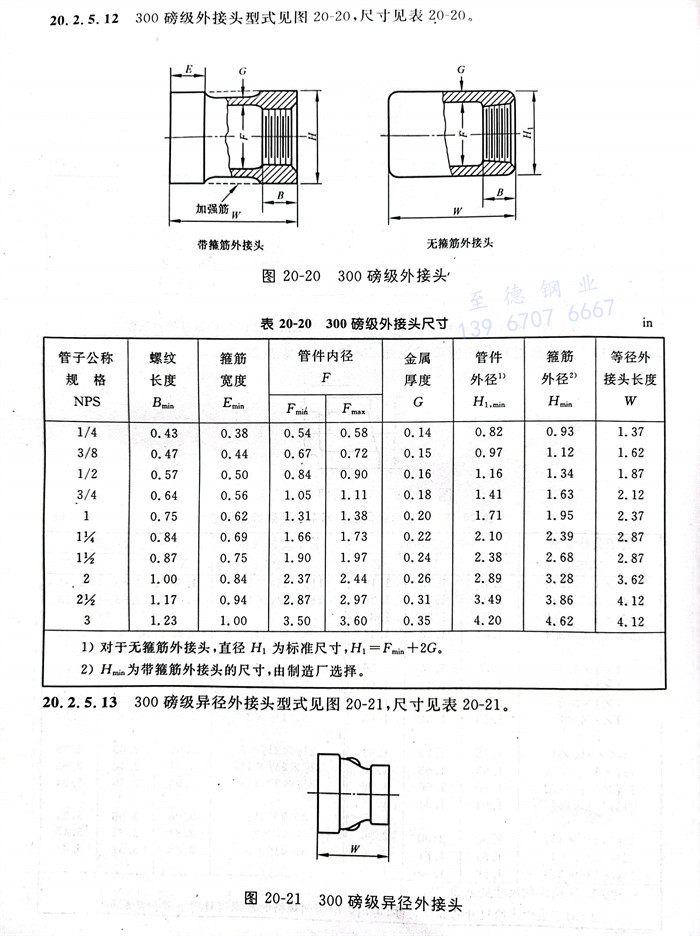

300磅級(ji)外接頭(tou)型式見圖20-20，尺(chi)寸見表20-20。

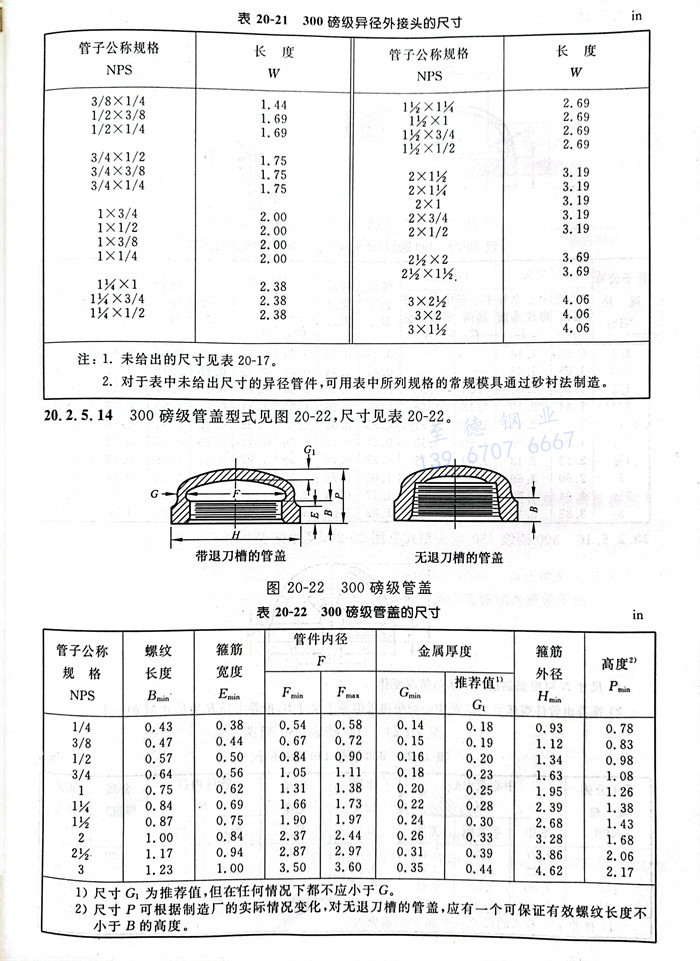

300磅級異(yi)徑(jing)外接頭型式(shi)見圖20-21，尺寸見表20-21。
300磅(bang)級管蓋型式見圖20-22，尺寸見表20-22。

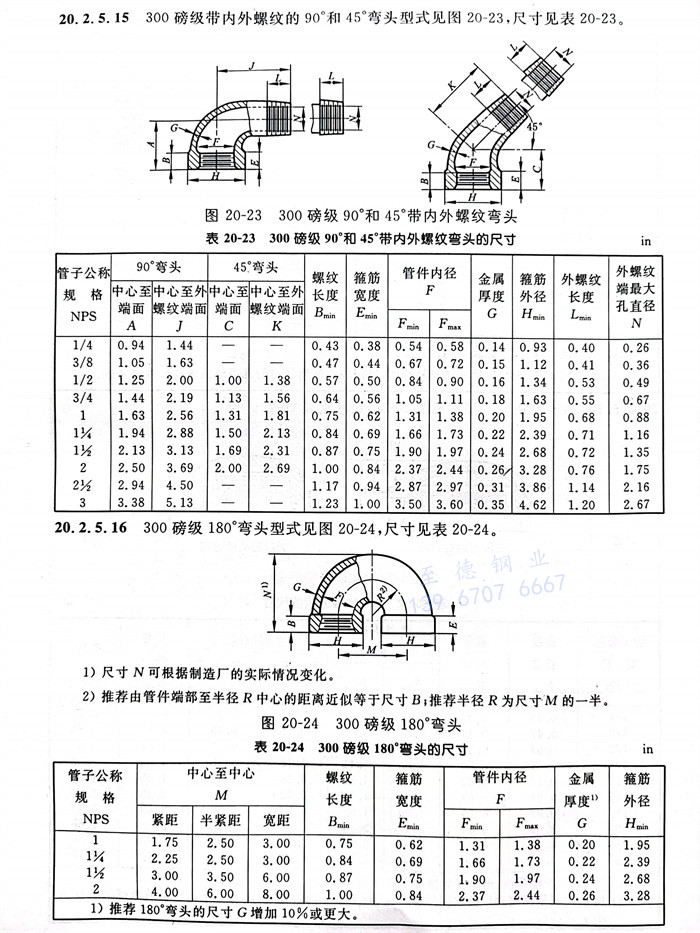

300磅級帶內外(wai)螺紋的三通和90°及45°彎(wan)頭的型式見圖20-23，尺寸見表20-23。
300磅級180°彎頭(tou)型式見圖20-24，尺寸見表20-24。
六(liu)、公差
考慮到在制作模具(ju)和鑄件中(zhong)不(bu)可(ke)避免地(di)會出現(xian)若(ruo)干尺寸偏差，因此應(ying)允許下述公差存在。
1. 金屬厚度公差
鑄件任(ren)何部(bu)位的金(jin)屬厚度均不應(ying)小于表20-9～表20-24中所列出壁(bi)厚值的90％。
2. 中心至端面公差

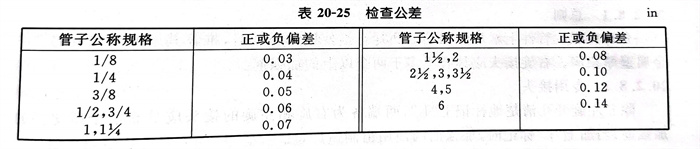

管(guan)(guan)件中心至端面(mian)的(de)尺(chi)寸允許公(gong)(gong)(gong)差(cha)(cha)見表(biao)20-25（檢驗公(gong)(gong)(gong)差(cha)(cha)）。端面(mian)至端面(mian)的(de)尺(chi)寸公(gong)(gong)(gong)差(cha)(cha)及接頭和(he)異徑(jing)接頭的(de)長度公(gong)(gong)(gong)差(cha)(cha)應(ying)為表(biao)20-25中所(suo)列值的(de)兩倍。控制異徑(jing)管(guan)(guan)件最(zui)大開(kai)孔尺(chi)寸的(de)公(gong)(gong)(gong)差(cha)(cha)應(ying)適(shi)用于所(suo)有(you)開(kai)孔。這(zhe)些公(gong)(gong)(gong)差(cha)(cha)不適(shi)用于180°彎頭和(he)管(guan)(guan)帽(mao)。
七、螺紋加工
1. 螺紋型式
所(suo)有管(guan)(guan)件均應(ying)按ASME B1.20.1《一般用(yong)途的英制管(guan)(guan)螺(luo)紋》加工螺(luo)紋，除(chu)NPS 1/8、NPS 1/4和(he)(he)NPS 3/8規(gui)格的鍛(duan)軋接頭(tou)（表20-14）和(he)(he)管(guan)(guan)蓋（表20-15）可用(yong)圓柱管(guan)(guan)螺(luo)紋外，其(qi)他(ta)所(suo)有管(guan)(guan)件均應(ying)為錐管(guan)(guan)螺(luo)紋。
2. 螺紋公差

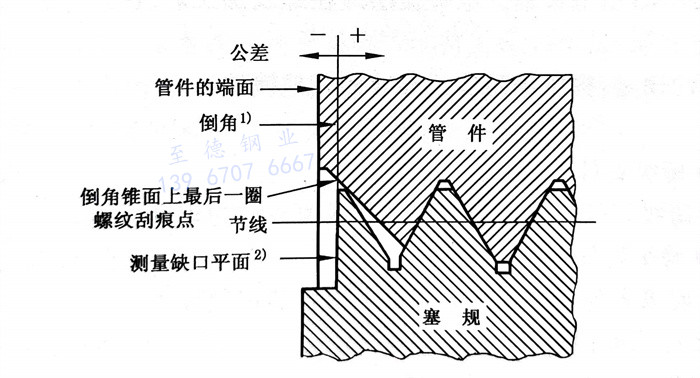

當(dang)使用工作量(liang)(liang)規測量(liang)(liang)時，錐(zhui)管螺(luo)(luo)紋(wen)的(de)(de)(de)(de)偏差應(ying)限制在由環規測量(liang)(liang)面(mian)(mian)和塞(sai)規測量(liang)(liang)槽(cao)起大1圈(quan)(quan)或小(xiao)1圈(quan)(quan)以內(nei)。當(dang)使用錐(zhui)管螺(luo)(luo)紋(wen)工作量(liang)(liang)規測量(liang)(liang)時，圓柱(zhu)螺(luo)(luo)紋(wen)的(de)(de)(de)(de)偏差應(ying)限制在由塞(sai)規測量(liang)(liang)槽(cao)起大1％圈(quan)(quan)或小(xiao)1％以內(nei)。測量(liang)(liang)管件內(nei)螺(luo)(luo)紋(wen)的(de)(de)(de)(de)基準(zhun)點依據倒角(jiao)(jiao)直徑(jing)而定(ding)。當(dang)內(nei)倒角(jiao)(jiao)直徑(jing)大于內(nei)螺(luo)(luo)紋(wen)的(de)(de)(de)(de)大徑(jing)時，基準(zhun)點為倒角(jiao)(jiao)錐(zhui)處(chu)的(de)(de)(de)(de)最后一圈(quan)(quan)螺(luo)(luo)紋(wen)的(de)(de)(de)(de)刮痕。當(dang)內(nei)倒角(jiao)(jiao)直徑(jing)小(xiao)于等(deng)于內(nei)螺(luo)(luo)紋(wen)大徑(jing)時，基準(zhun)點為管件的(de)(de)(de)(de)端面(mian)(mian)（見圖20-25）。關于倒角(jiao)(jiao)內(nei)螺(luo)(luo)紋(wen)的(de)(de)(de)(de)測量(liang)(liang)見圖20-25。
3. 锪孔(kong)或倒角
為了(le)便(bian)于連接(jie)(jie)接(jie)(jie)頭容易插(cha)入(ru)和保護螺紋(wen)，所有內螺紋(wen)均應(ying)锪孔，其距離不小于螺距的一半，并與螺紋(wen)軸(zhou)線(xian)大(da)約成45°角。锪孔和倒(dao)角應(ying)與螺紋(wen)同心(xin)。
4. 螺(luo)紋長度
所有表(biao)格中規定的螺紋長度應包括锪孔或(huo)倒角在內測(ce)量。
5. 直線(xian)度
螺(luo)(luo)紋管件所有(you)開孔的螺(luo)(luo)紋最大允許直線度偏(pian)差(cha)應為(wei)0.06in．/ft（0.5％）。
八、加強(qiang)筋
1. 總則
允許(xu)在螺紋(wen)管(guan)件上(shang)增加(jia)(jia)加(jia)(jia)強筋(jin)或凸耳。當使用加(jia)(jia)強筋(jin)時，推薦其(qi)厚度(du)與規定的(de)管(guan)件金屬壁厚相同。右旋(xuan)接頭(tou)應具(ju)有(you)不多(duo)于兩(liang)個以上(shang)的(de)加(jia)(jia)強筋(jin)。
2. 專用接頭
除非(fei)左(zuo)旋開孔(kong)清(qing)楚(chu)地標記上“L”，兩端各為(wei)右旋和(he)左(zuo)旋的(de)接頭應具有4個或(huo)更多的(de)加(jia)(jia)強筋，當加(jia)(jia)上“L”標記時，加(jia)(jia)強筋的(de)使用由制造廠(chang)定。
九、端面(mian)坡口(kou)
允許(xu)在(zai)管件開(kai)孔(kong)的(de)端(duan)(duan)面(mian)帶(dai)有(you)不超(chao)過(guo)5°的(de)坡(po)口(kou)。中心到(dao)端(duan)(duan)面(mian)，端(duan)(duan)面(mian)到(dao)端(duan)(duan)面(mian)及箍筋的(de)寬(kuan)度尺(chi)寸可(ke)以包括或不包括坡(po)口(kou)在(zai)內。
十、鍍層
1. 可鍛鑄鐵管件
當可鍛鑄鐵管件(jian)鍍(du)鋅(xin)(xin)時(shi)，應按(an) ASTM A153 標準進(jin)行熱(re)鍍(du)鋅(xin)(xin)，或按(an)符合于ASTM B663中的I型、使用條件(jian)4進(jin)行電(dian)鍍(du)鋅(xin)(xin)。熱(re)浸鋅(xin)(xin)層最(zui)小厚(hou)度為(wei)0.0034in，并應在(zai)加工螺紋之間進(jin)行。電(dian)鍍(du)鋅(xin)(xin)層最(zui)小厚(hou)度應為(wei)0.001in，電(dian)鍍(du)鋅(xin)(xin)應在(zai)螺紋加工后進(jin)行。
2. 鋼管件(jian)
由圓鋼制造的接頭(tou)和管蓋(gai)可按(an)ASTM B663中(zhong)的I型、使用(yong)條件4進行電(dian)鍍(du)鋅，或按(an)ASTM B766中(zhong)的NS型電(dian)鍍(du)鎘(ge)。電(dian)鍍(du)鍍(du)層應在螺(luo)紋加(jia)工后進行。
3. 其(qi)他鍍層
應按采(cai)購方的規定，提供滿足協議要求的其他(ta)鍍層(ceng)。
十一、標(biao)志
1. 150磅(bang)級管(guan)件
每(mei)一(yi)個150磅級管(guan)件應標(biao)記制造廠名稱或商標(biao)作為(wei)識(shi)別(bie)標(biao)志(zhi)。
2. 300磅級(ji)管(guan)件
每一(yi)個300磅(bang)級管件都應標(biao)記(ji)具有(you)以下內容的識別標(biao)志：
a. 制造廠名稱或(huo)商標；
b. 數字(zi)“300”；
c. 表示可鍛(duan)鑄鐵的字母“MI”；
d. 規格；
e. 由MSS SP-25《閥門(men)、管(guan)件(jian)、法蘭和管(guan)接頭(tou)標記(ji)系統的(de)標準實施規程》允(yun)許的(de)其(qi)他(ta)標志。
