本(ben)章所介紹的美(mei)國管(guan)(guan)件(jian)(jian)標(biao)準(zhun)主要為(wei)美(mei)國機(ji)械工程師協會(即ASME)近(jin)期發布的最新標(biao)準(zhun),這(zhe)些管(guan)(guan)件(jian)(jian)標(biao)準(zhun)主要為(wei):灰鑄(zhu)鐵螺(luo)紋(wen)管(guan)(guan)件(jian)(jian)(ASME B16.4-1998)、可(ke)鍛(duan)鑄(zhu)鐵螺(luo)紋(wen)管(guan)(guan)件(jian)(jian)(ASME B16.3-1998)、承插(cha)焊(han)和螺(luo)紋(wen)連接鍛(duan)鋼(gang)制管(guan)(guan)件(jian)(jian)(ASME B16.11-2005)、工廠制造的鍛(duan)鋼(gang)對焊(han)管(guan)(guan)件(jian)(jian)及鍛(duan)鋼(gang)制對焊(han)短半徑彎頭和180°彎頭等。
工廠(chang)制造的鍛鋼對焊(han)管件(jian) ASME B16.9-2003 標準(zhun)
一、適用范圍
1. 總(zong)則
ASME B16.9-2003標準適用于規(gui)格(ge)為NPS1/2~NPS 48(DN 15~DN1200)的工廠制(zhi)造(zao)的鍛制(zhi)對(dui)焊管件的總(zong)體尺寸(cun)、公(gong)差、壓(ya)力等級(ji)、試驗及標志。
2. 特(te)殊(shu)管件
根據制(zhi)造廠(chang)和使用方雙方協議,可以制(zhi)造特(te)殊尺寸、規(gui)格(ge)、形狀(zhuang)及公(gong)差(cha)的管件。
3. 管件制品(pin)
采(cai)用環焊(han)縫或(huo)交叉焊(han)縫制造(zao)的分(fen)支(zhi)管件和其他(ta)管件均屬管件制品,并不屬于該標準的范圍。
搭(da)接短節制品不受以上(shang)限制,只(zhi)要(yao)其(qi)材料符合(he)20.4.4條(tiao)所規定的可適用的ASTM材料規范的所有要(yao)求。
4. 標準計量單位(wei)
無論(lun)以米制為(wei)單位或以美國(guo)慣(guan)用單位(即英制單位)表示的數值都(dou)分別視為(wei)標準值。
在該標準(zhun)的(de)(de)正文中英制(zhi)單位在括號內示出(chu)。由于(yu)兩(liang)種單位制(zhi)所規(gui)定的(de)(de)數(shu)值(zhi)不能做到精確地(di)相(xiang)等(deng),因此(ci),必須獨立地(di)分別使用每(mei)一種單位制(zhi)。兩(liang)種單位制(zhi)使用的(de)(de)混合數(shu)值(zhi),將導(dao)致與該標準(zhun)的(de)(de)不一致。
無論是米制(zhi)單(dan)位尺寸的(de)(de)管件(jian)或是英制(zhi)單(dan)位尺寸的(de)(de)管件(jian),其規格(ge)的(de)(de)標志都為NPS。管件(jian)壓力等(deng)級(ji)與相應(ying)規格(ge)和材料的(de)(de)管子(zi)的(de)(de)連接壁厚(hou)有關。
5. 使(shi)用(yong)條件
適合于(yu)特定流體使用(yong)條件的(de)管件型式和材(cai)料(liao)的(de)選擇標(biao)準,不屬于(yu)本標(biao)準的(de)范(fan)圍(wei)。
6. 焊接(jie)
安(an)裝焊接要求不屬于本(ben)標準(zhun)的范圍(wei)。
7. 質量(liang)體(ti)系
按ASME B16.9標(biao)準制(zhi)(zhi)(zhi)造(zao)(zao)(zao)的(de)(de)(de)產(chan)(chan)品應(ying)按質(zhi)量(liang)體系(xi)程序(xu)生產(chan)(chan),該程序(xu)應(ying)遵(zun)循 ISO 9000系(xi)列(lie)的(de)(de)(de)某一適合(he)的(de)(de)(de)標(biao)準的(de)(de)(de)原則制(zhi)(zhi)(zhi)定。制(zhi)(zhi)(zhi)造(zao)(zao)(zao)廠(chang)(chang)(chang)有責(ze)任確定是否(fou)需要(yao)由一個獨立(li)的(de)(de)(de)組(zu)織機構對產(chan)(chan)品制(zhi)(zhi)(zhi)造(zao)(zao)(zao)廠(chang)(chang)(chang)的(de)(de)(de)質(zhi)量(liang)體系(xi)進(jin)行注(zhu)冊/或(huo)認證。采購(gou)方(fang)在制(zhi)(zhi)(zhi)造(zao)(zao)(zao)廠(chang)(chang)(chang)的(de)(de)(de)場所(suo)(suo)應(ying)能得到演示程序(xu)符合(he)性的(de)(de)(de)詳細文件。應(ying)采購(gou)方(fang)的(de)(de)(de)請(qing)求(qiu),采購(gou)方(fang)可以得到產(chan)(chan)品制(zhi)(zhi)(zhi)造(zao)(zao)(zao)廠(chang)(chang)(chang)提供的(de)(de)(de)其所(suo)(suo)使(shi)用(yong)的(de)(de)(de)該質(zhi)量(liang)體系(xi)程序(xu)的(de)(de)(de)書面概括說明。所(suo)(suo)謂產(chan)(chan)品制(zhi)(zhi)(zhi)造(zao)(zao)(zao)廠(chang)(chang)(chang)是指(zhi)按本標(biao)準標(biao)志或(huo)識(shi)別要(yao)求(qiu)顯示在產(chan)(chan)品上(shang)的(de)(de)(de)完整(zheng)廠(chang)(chang)(chang)名和商標(biao)。
8. 修約
為了(le)確(que)(que)定(ding)符合于本標準的(de)(de)(de)目的(de)(de)(de),確(que)(que)定(ding)有(you)效數(shu)字值(zhi)(最(zui)大極限值(zhi)或最(zui)小極限值(zhi))的(de)(de)(de)修約,規(gui)定(ding)應按ASTME29予以(yi)“圓(yuan)整”。十進制的(de)(de)(de)小數(shu)值(zhi)和(he)公差并(bing)不包含特殊的(de)(de)(de)測量方法。
9. 壓(ya)力等級標志
磅(bang)級(后面(mian)緊跟尺寸(cun)數字)是壓力-溫(wen)度等級的標志(zhi)。對于本(ben)標準中所引用的ASME B16.5法蘭(lan)的標準,其標志(zhi)為磅(bang)級150、300、900、1500及2500。
二、 壓力等(deng)級
1. 等級的基準
按(an)本標(biao)準所(suo)規(gui)(gui)定的(de)(de)管件(jian)的(de)(de)允許壓力等級,可以(yi)根(gen)據ASME B31《壓力管道規(gui)(gui)范》中所(suo)規(gui)(gui)定的(de)(de)規(gui)(gui)程,按(an)等同材料(按(an)相應材料規(gui)(gui)范的(de)(de)化(hua)學(xue)成分和(he)機械(xie)性能比較所(suo)得(de)出的(de)(de))的(de)(de)直無(wu)縫(feng)管來計算。為了計算,應使用(yong)與(yu)管件(jian)相當的(de)(de)管子規(gui)(gui)格、壁(bi)厚(hou)(hou)及(ji)材料的(de)(de)應用(yong)數據。管件(jian)上(shang)的(de)(de)管子規(gui)(gui)格、壁(bi)厚(hou)(hou)(或壁(bi)厚(hou)(hou)系列號)和(he)材料標(biao)志與(yu)壓力等級標(biao)志有關。
2. 管件的(de)設計
管(guan)件的(de)(de)設計(ji)應按(an)美(mei)國全國范(fan)圍內公認的(de)(de)壓力容器或(huo)管(guan)道(dao)規范(fan)中所(suo)包(bao)含(han)的(de)(de)數(shu)學分(fen)(fen)析方法(例如,對彎頭(tou)按(an)ASME B16.49)來確定(ding),或(huo)按(an)制造(zao)廠的(de)(de)意見,根據(ju)本標準的(de)(de)第9章(zhang)采(cai)用驗證試驗方法進行。為了滿(man)足設計(ji)或(huo)制造(zao)要(yao)求,可以(yi)預料(liao),成(cheng)型管(guan)件某些(xie)部分(fen)(fen)的(de)(de)壁(bi)厚(hou)可能需要(yao)比打算使(shi)(shi)用該管(guan)件的(de)(de)管(guan)子(zi)壁(bi)厚(hou)要(yao)厚(hou)。如果使(shi)(shi)用,數(shu)學分(fen)(fen)析可以(yi)考慮這些(xie)較厚(hou)部分(fen)(fen)。在制造(zao)的(de)(de)現場應能得到數(shu)學分(fen)(fen)析和/或(huo)合格的(de)(de)驗證試驗結果的(de)(de)記錄以(yi)供采(cai)購(gou)方檢查(cha)。
三、規格

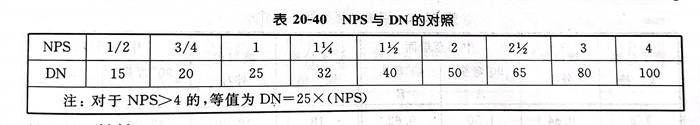

公(gong)稱管件規格(ge)的代號是NPS后跟(gen)無因次(ci)的數字。NPS與國際標準(zhun)中所使用(yong)的標準(zhun)公(gong)稱通(tong)徑DN有(you)關,它們之間的關系見表20-40。
四、材(cai)料
本(ben)標(biao)準所包括的鍛制管(guan)件應遵循 ASTM A234、A403、A420、A815、B361、B363和(he)B366或(huo)ASME 鍋爐和(he)壓力(li)容器(qi)規范第(di)II卷中所列出的相應標(biao)準。術語“鍛制”是指管(guan)件是由(you)管(guan)子、管(guan)材、板材或(huo)鍛件制造的。由(you)鍛坯(pi)制造的管(guan)件只能根據制造廠和(he)采購方(fang)的協議供貨。這種管(guan)件不(bu)需(xu)要(yao)符合20.4.7條(tiao)表面(mian)輪廓的要(yao)求。
五、尺寸
1. 標(biao)準尺(chi)寸
本(ben)標準為管件的(de)焊接端提供了固定位置,不論是(shi)相(xiang)對于管件的(de)中心(xin)線還是(shi)總尺寸(cun),其位置都不變(bian)。
管件(jian)尺寸分米制(zhi)和英(ying)制(zhi)兩個系(xi)列。

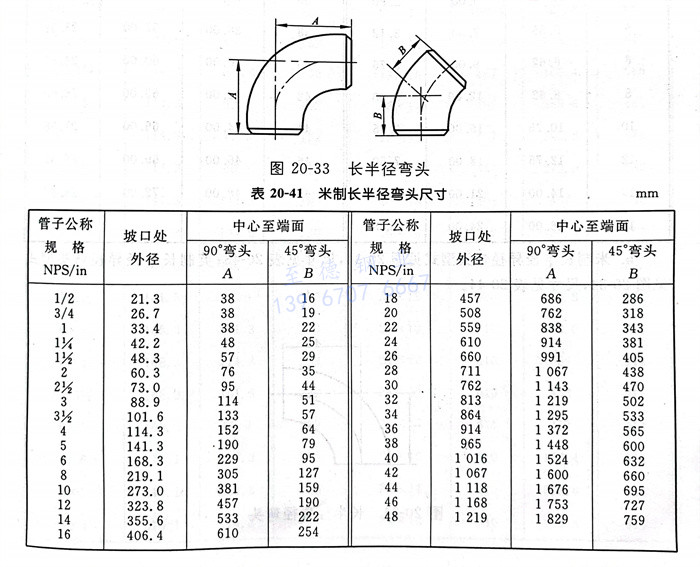

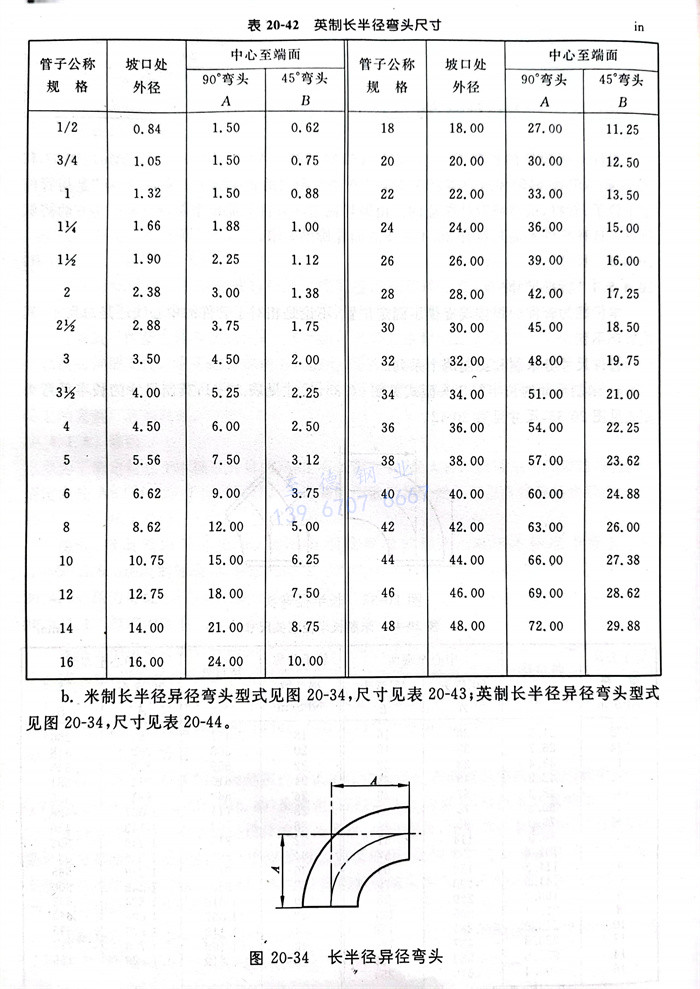

a. 米制尺(chi)(chi)寸(cun)(cun)的長半徑彎頭(tou)(tou)型(xing)式見(jian)(jian)圖20-33,尺(chi)(chi)寸(cun)(cun)見(jian)(jian)表(biao)20-41;英(ying)制尺(chi)(chi)寸(cun)(cun)的長半徑彎頭(tou)(tou)型(xing)式見(jian)(jian)圖20-33,尺(chi)(chi)寸(cun)(cun)見(jian)(jian)表(biao)20-42。

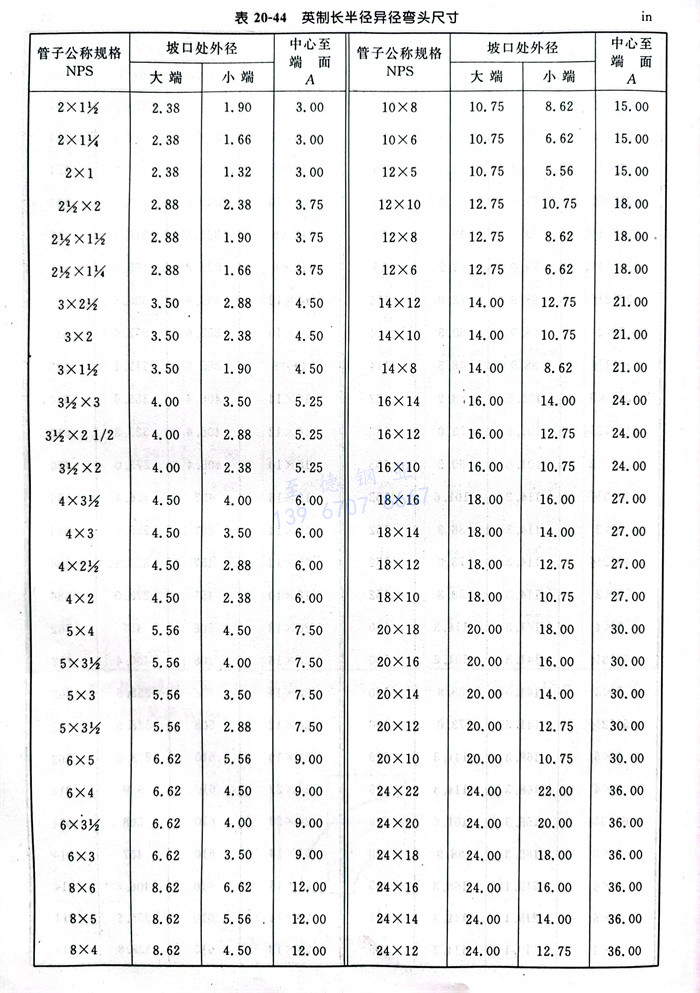

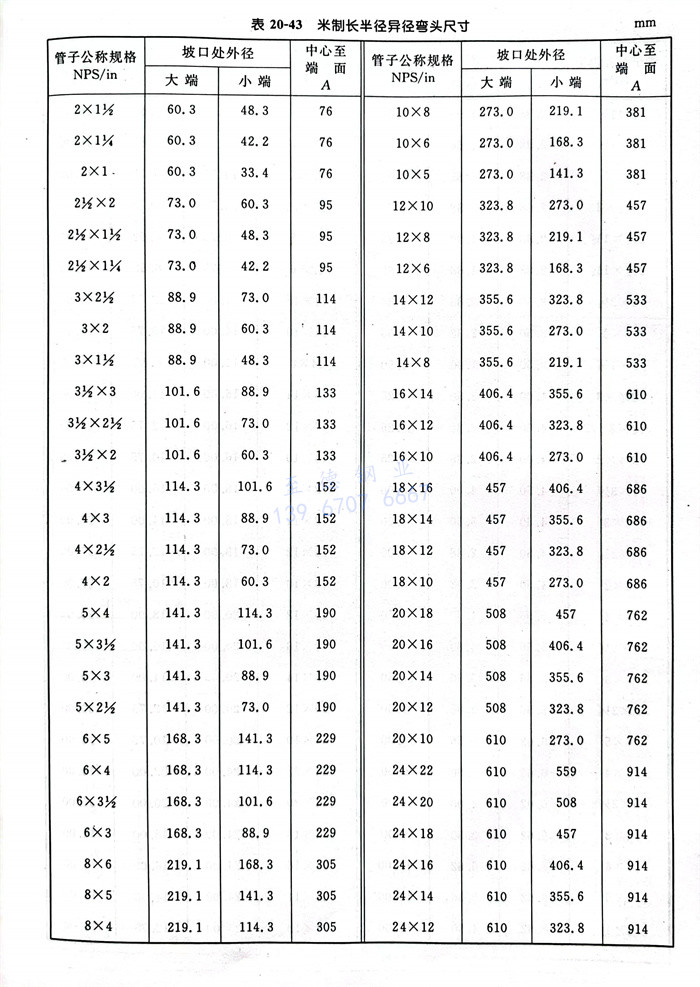

b. 米制尺(chi)寸的(de)長半徑(jing)異(yi)徑(jing)彎頭型式見圖20-34,尺(chi)寸見表(biao)(biao)20-43;英制尺(chi)寸的(de)長半徑(jing)異(yi)徑(jing)彎頭型式見圖20-34,尺(chi)寸見表(biao)(biao)20-44。

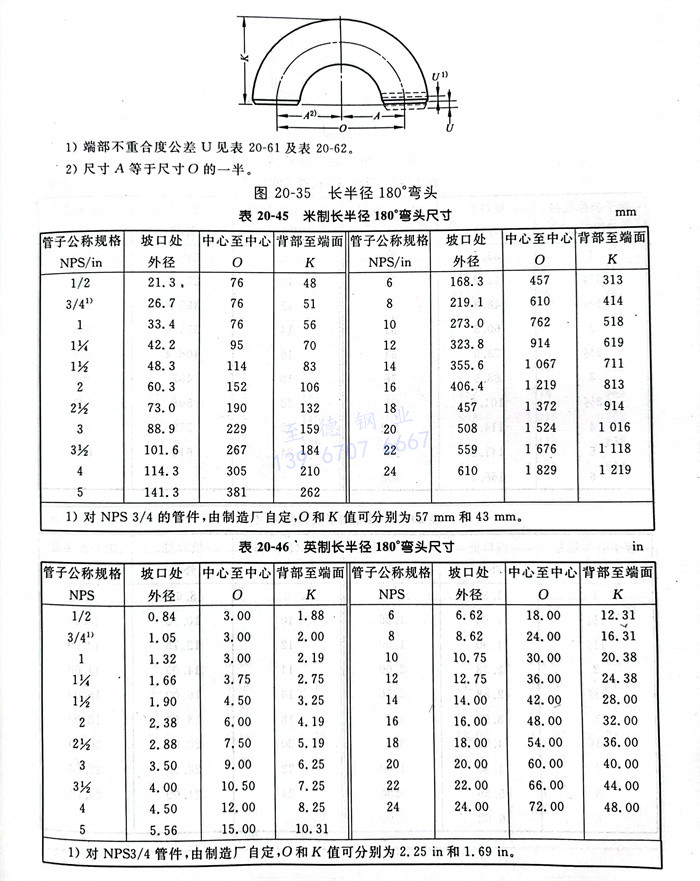

c. 米制尺寸(cun)的(de)(de)長半徑180°彎頭型(xing)式(shi)見圖20-35,尺寸(cun)見表20-45;英制尺寸(cun)的(de)(de)長半徑180°彎頭型(xing)式(shi)見圖20-35,尺寸(cun)見表20-46。

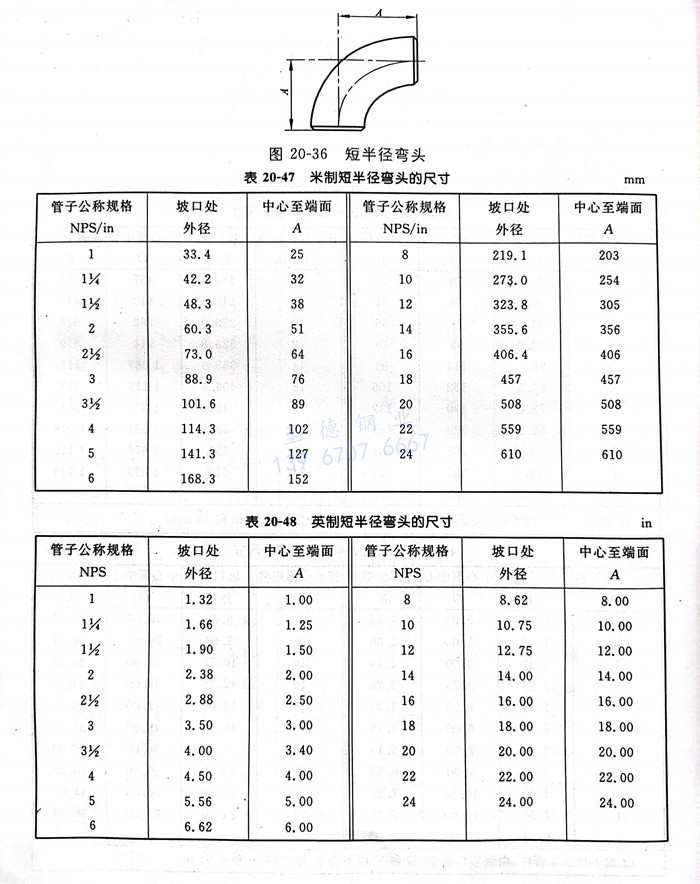

d. 米制尺寸(cun)(cun)的(de)短半徑彎頭型(xing)式(shi)見(jian)(jian)圖20-36,尺寸(cun)(cun)見(jian)(jian)表20-47;英制尺寸(cun)(cun)的(de)短半徑彎頭型(xing)式(shi)見(jian)(jian)圖20-36,尺寸(cun)(cun)見(jian)(jian)表20-48。

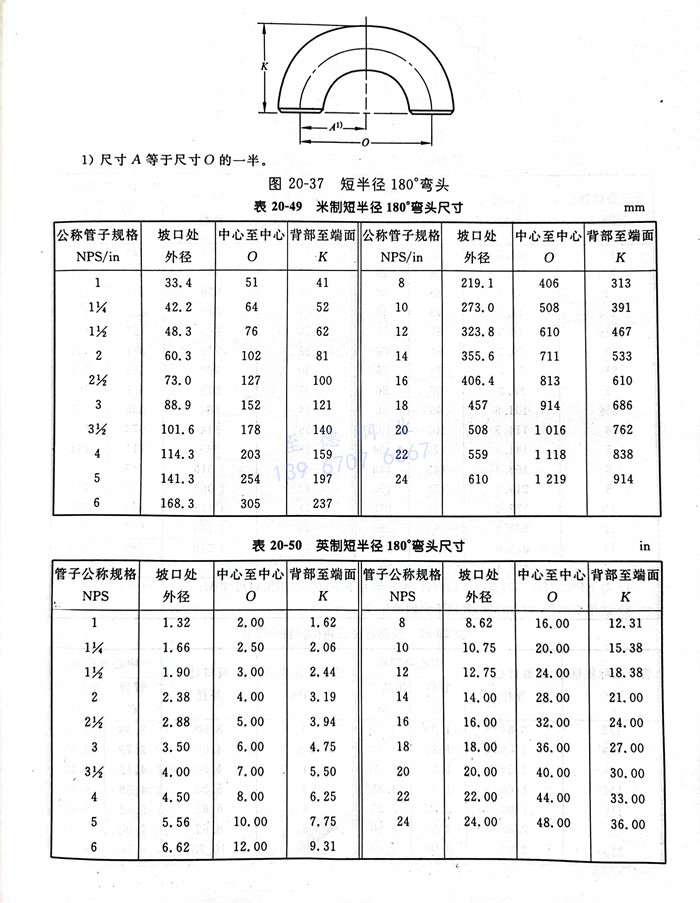

e. 米制尺(chi)寸(cun)的短半(ban)徑180°彎頭型式(shi)見圖(tu)20-37,尺(chi)寸(cun)見表20-49;英制尺(chi)寸(cun)的短半(ban)徑180°彎頭型式(shi)見圖(tu)20-37,尺(chi)寸(cun)見表20-50。

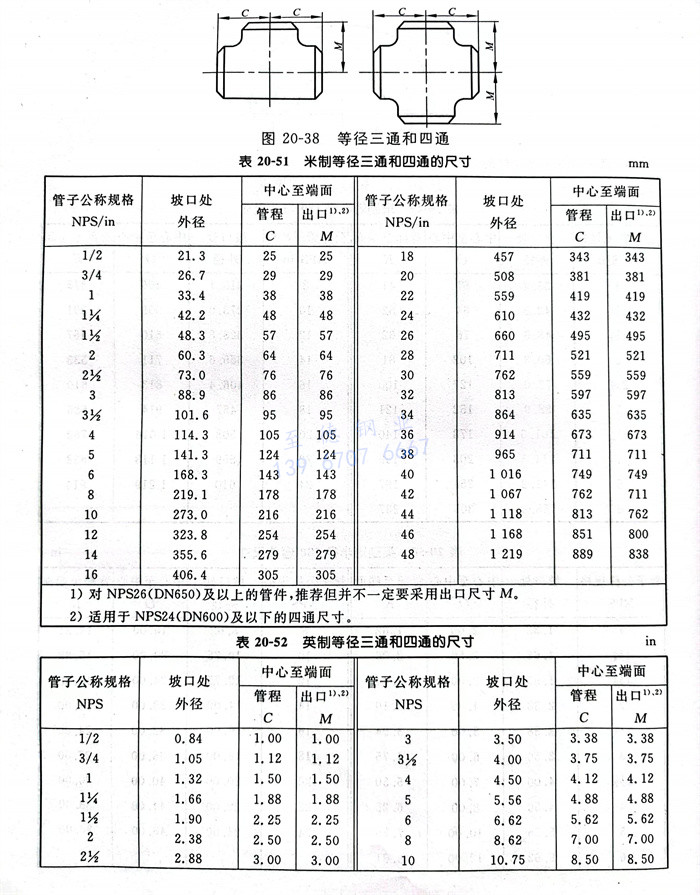

f. 米制(zhi)尺寸等徑(jing)(jing)三(san)通(tong)和四通(tong)型(xing)式見圖20-38,尺寸見表20-51;英制(zhi)尺寸等徑(jing)(jing)三(san)通(tong)和四通(tong)型(xing)式見圖20-38,尺寸見表20-52。

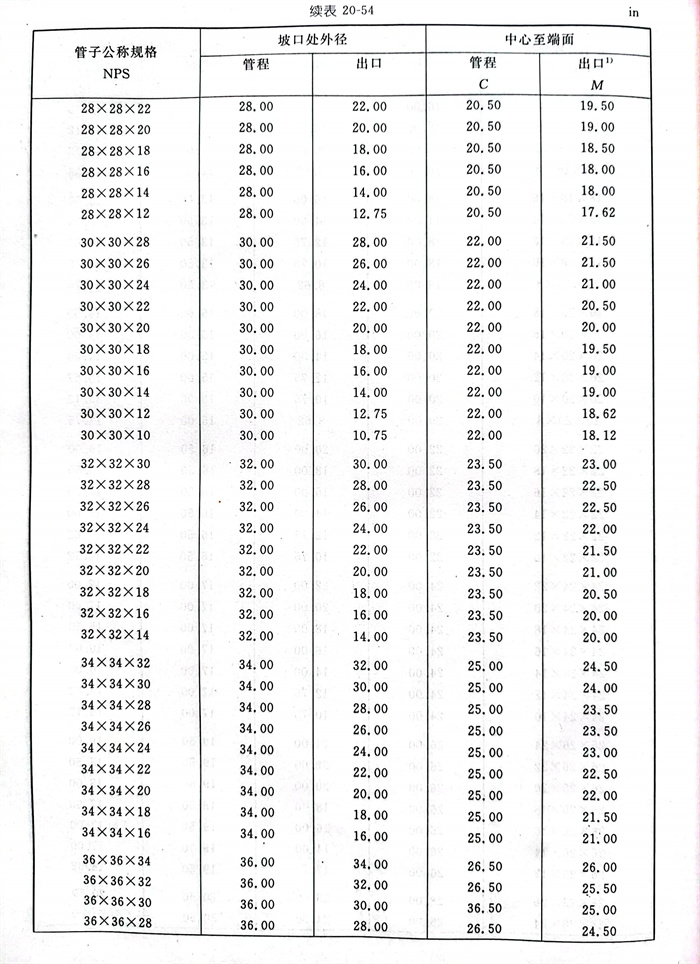

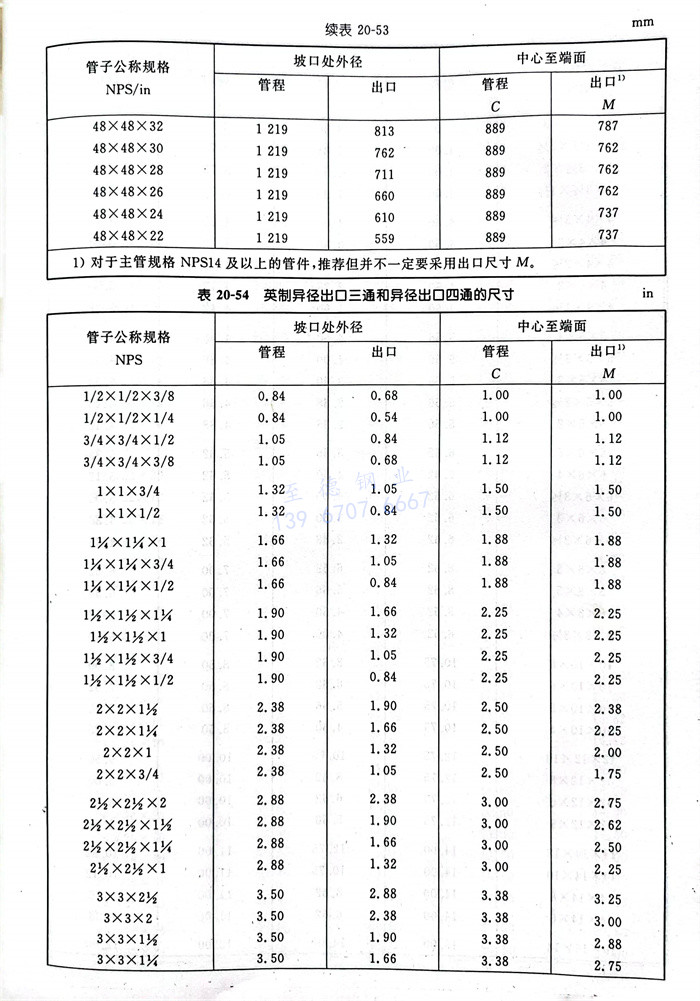

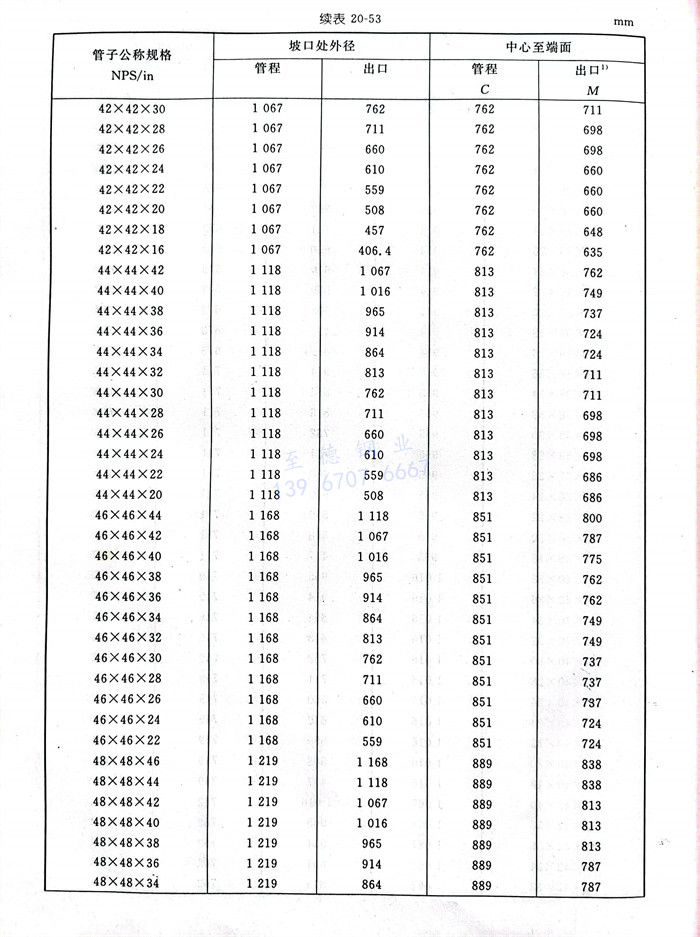

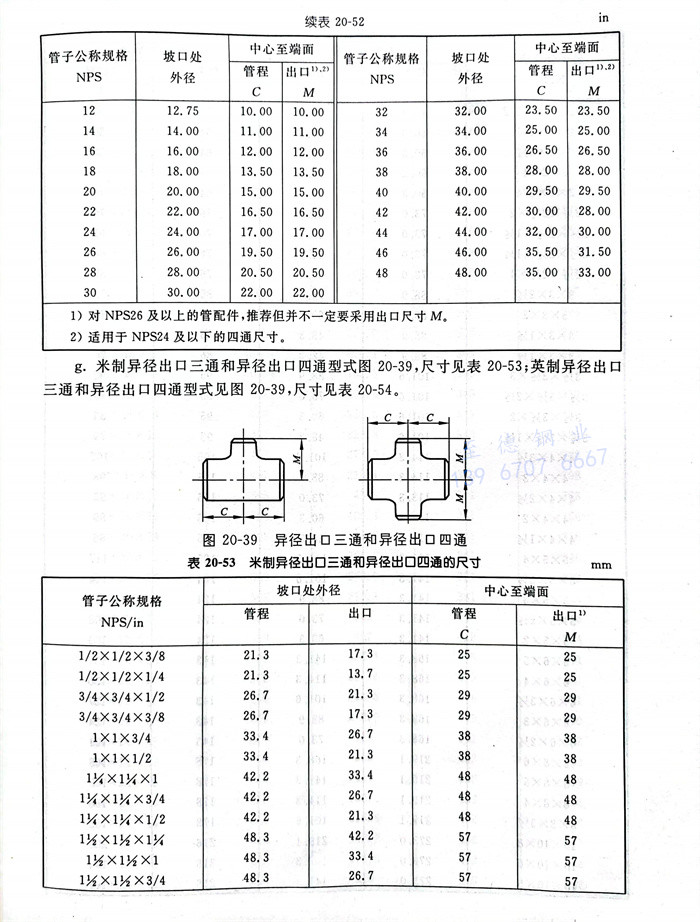

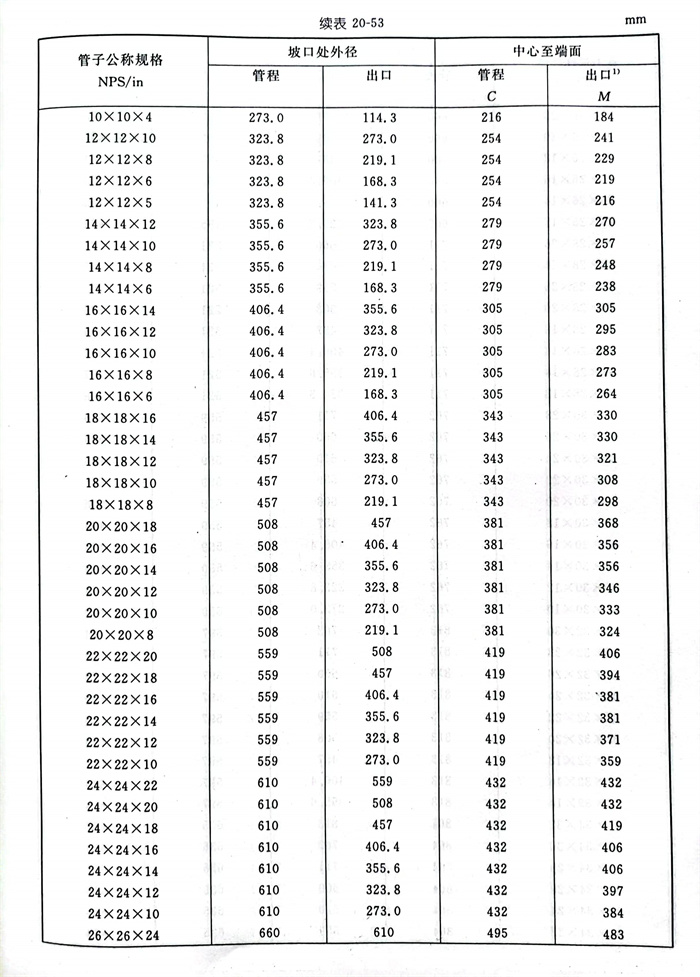

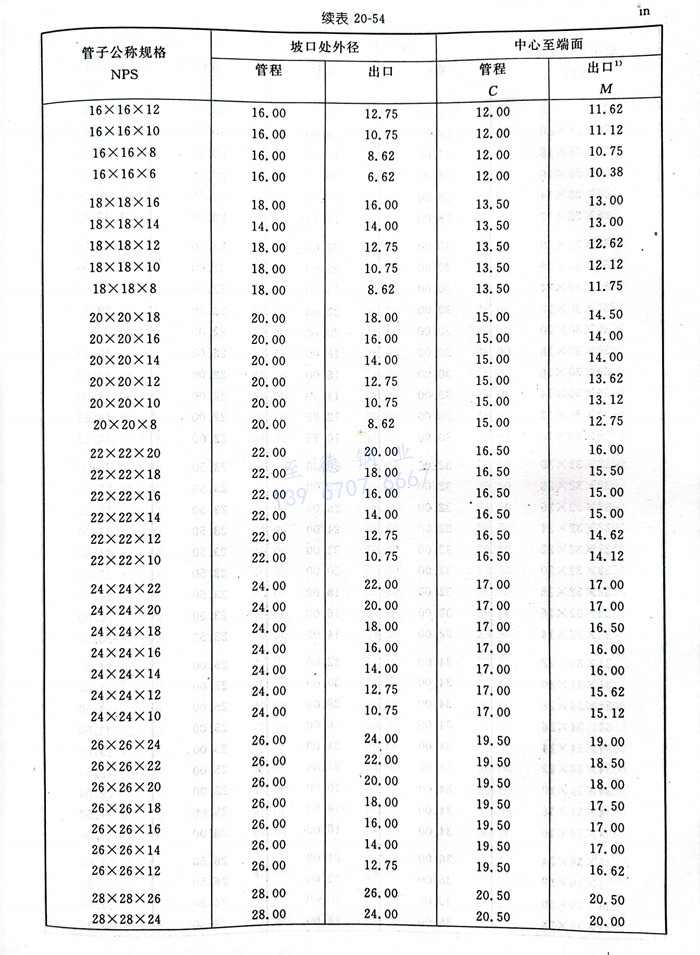

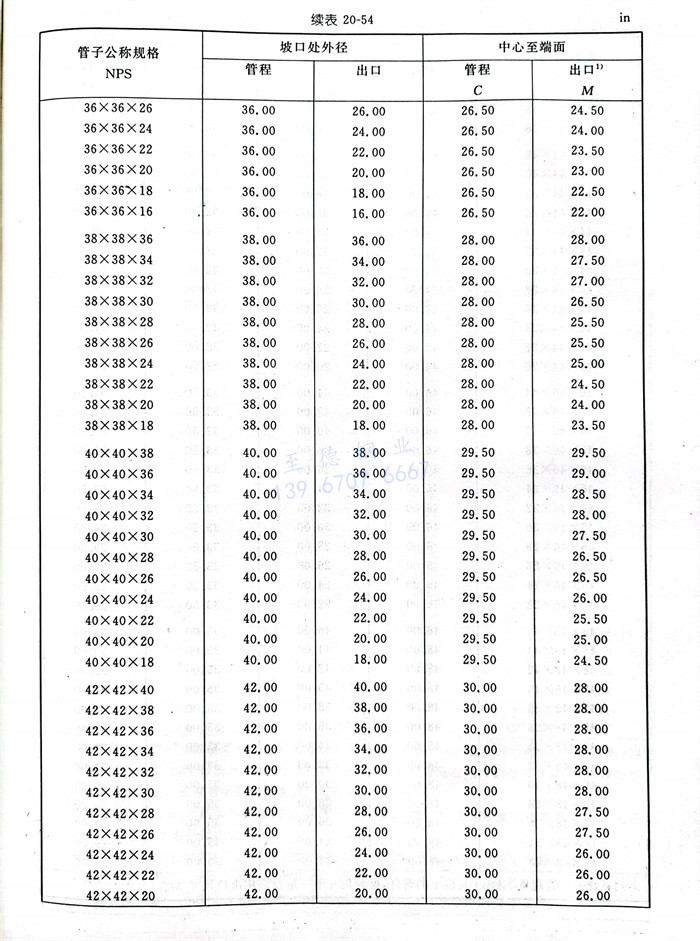

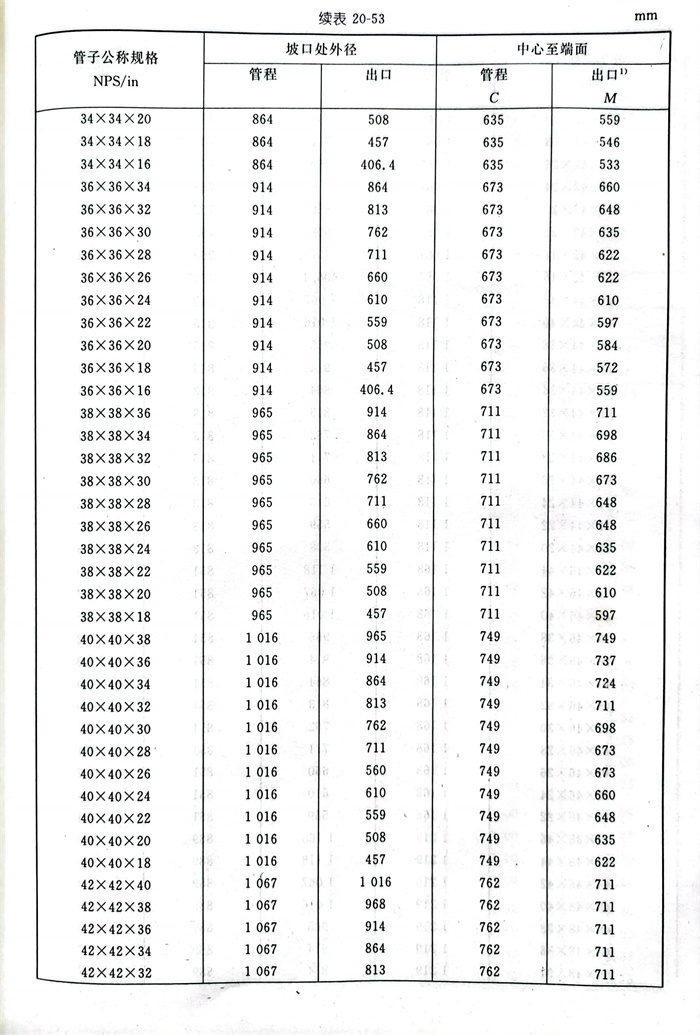

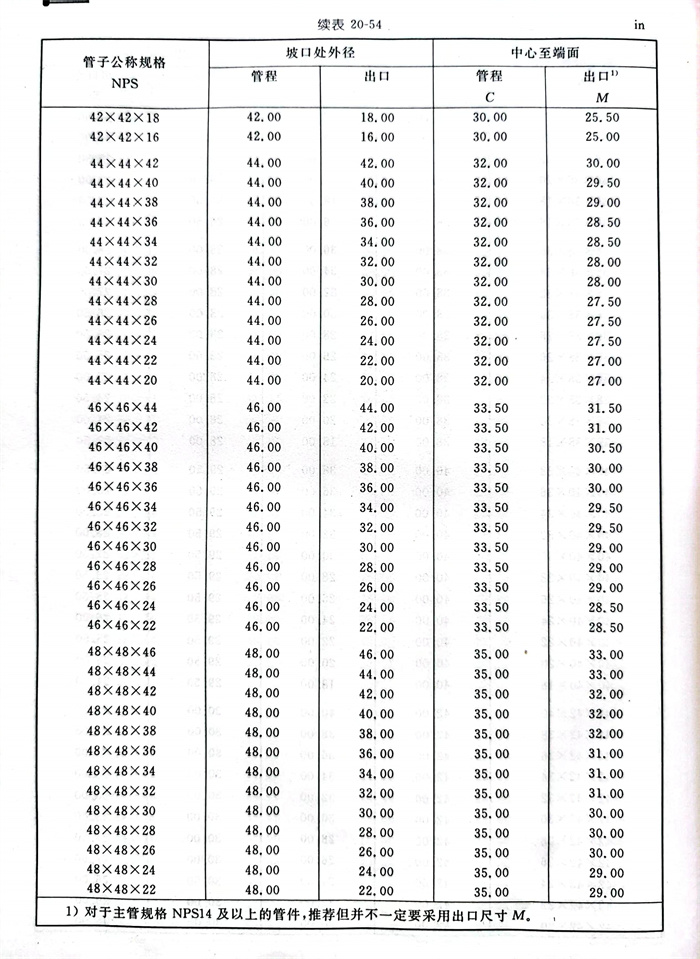

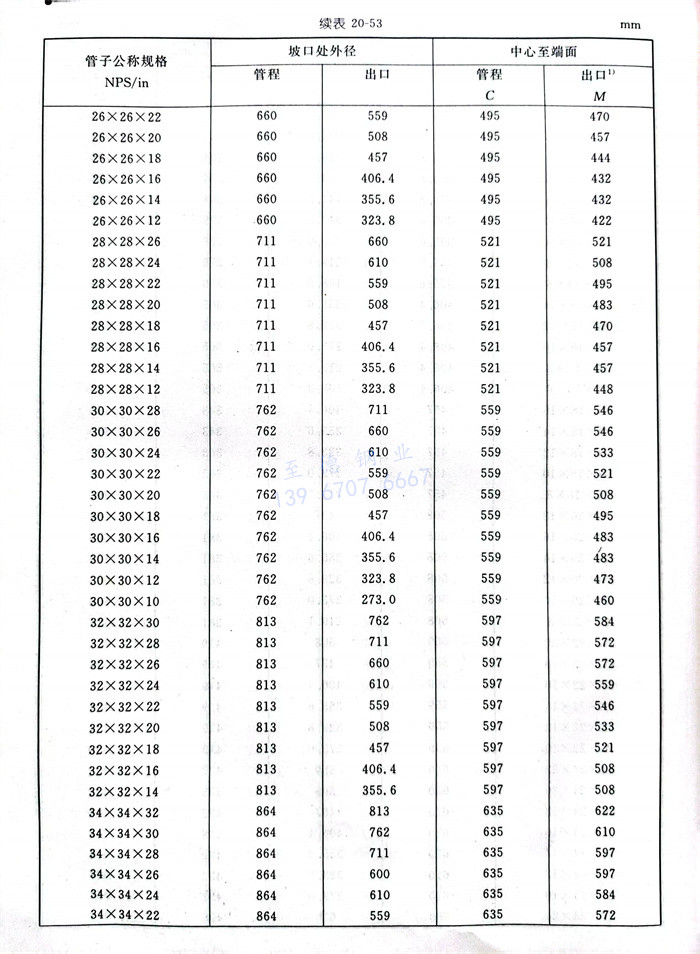

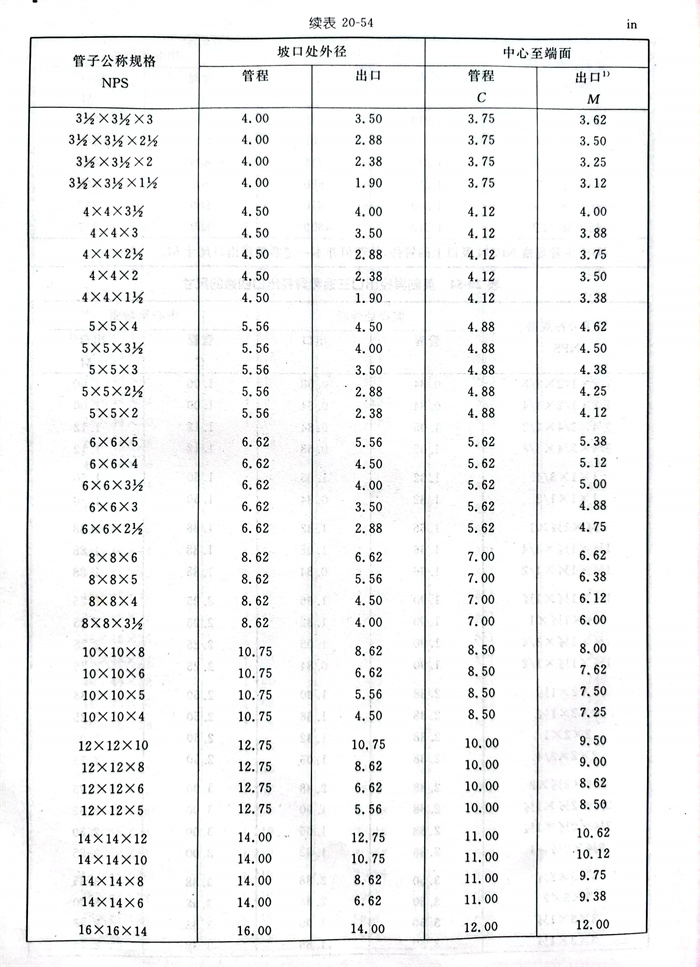

g. 米(mi)制尺寸(cun)(cun)異徑出口(kou)三通和異徑出口(kou)四通型(xing)式(shi)見(jian)(jian)圖20-39,尺寸(cun)(cun)見(jian)(jian)表(biao)(biao)20-53;英制尺寸(cun)(cun)異徑出口(kou)三通和異徑出口(kou)四通型(xing)式(shi)見(jian)(jian)圖20-39,尺寸(cun)(cun)見(jian)(jian)表(biao)(biao)20-54。

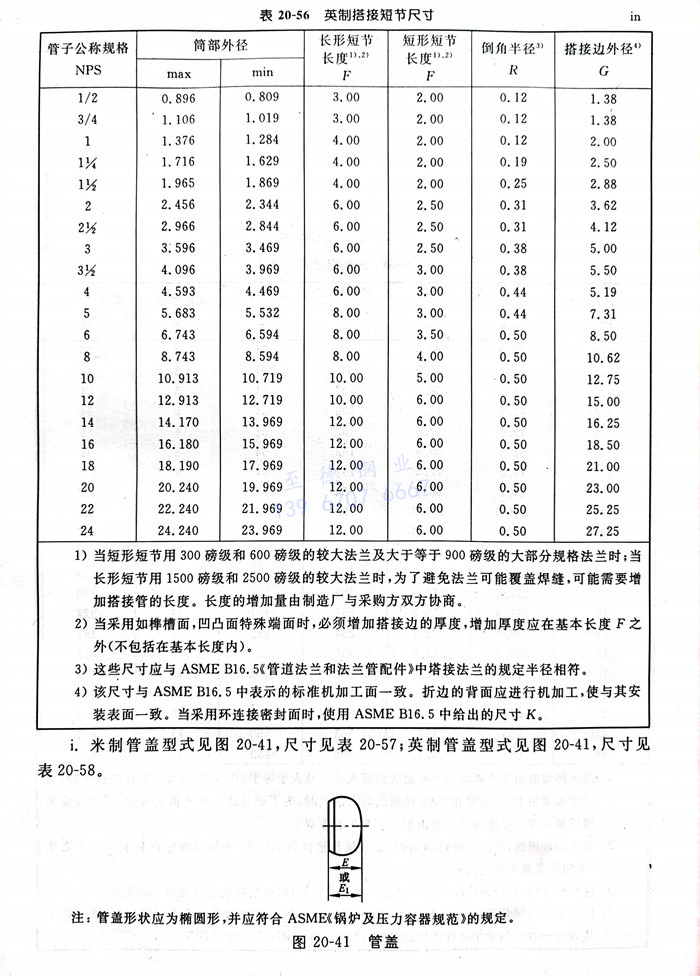

h. 米制搭(da)接(jie)短(duan)(duan)節(jie)型式見圖20-40,尺寸見表20-55;英制搭(da)接(jie)短(duan)(duan)節(jie)型式見圖20-40,尺寸見表20-56。
①. 當短(duan)(duan)形短(duan)(duan)節用300磅級(ji)(ji)和(he)600磅級(ji)(ji)的(de)(de)(de)較大(da)法蘭(lan)及大(da)于(yu)等于(yu)900磅級(ji)(ji)的(de)(de)(de)大(da)部分規格(ge)法蘭(lan)時;當長(chang)形短(duan)(duan)節用1500磅級(ji)(ji)和(he)2500磅級(ji)(ji)的(de)(de)(de)較大(da)法蘭(lan)時,為(wei)了避(bi)免法蘭(lan)可能覆蓋焊縫,可能需要增加(jia)搭(da)接長(chang)度。長(chang)度的(de)(de)(de)增加(jia)量由制造廠與采(cai)購(gou)方(fang)雙方(fang)協商。
②. 當采用榫槽面,凹凸面特殊(shu)端面時,必(bi)須增(zeng)加搭接邊的(de)厚度(du),增(zeng)加厚度(du)應在(zai)(zai)基(ji)本長度(du)F之外(不包括在(zai)(zai)基(ji)本長度(du)內)。
③. 這(zhe)些尺寸應與ASME B16.5《管道法(fa)蘭(lan)和法(fa)蘭(lan)管配件》中搭(da)接法(fa)蘭(lan)的(de)規定半徑相(xiang)符。
④. 該尺(chi)寸與ASMEB16.5中(zhong)表(biao)示的標(biao)準機(ji)加工(gong)面(mian)(mian)一(yi)致。折(zhe)邊的背面(mian)(mian)應(ying)進行機(ji)加工(gong),使(shi)與其安(an)裝表(biao)面(mian)(mian)一(yi)致。當(dang)采用(yong)環連接密封面(mian)(mian)時,使(shi)用(yong)ASME B16.5中(zhong)給(gei)出的尺(chi)寸K。
①. 當短(duan)形(xing)短(duan)節用(yong)300磅級和600磅級的(de)較大法蘭(lan)及大于(yu)等(deng)于(yu)900磅級的(de)大部分規格(ge)法蘭(lan)時;當長(chang)形(xing)短(duan)節用(yong)1500磅級和2500磅級的(de)較大法蘭(lan)時,為了避免法蘭(lan)可能覆蓋(gai)焊(han)縫,可能需要增加搭接管(guan)的(de)長(chang)度。長(chang)度的(de)增加量由制(zhi)造廠(chang)與采購方雙方協商。
②. 當采用如(ru)榫(sun)槽(cao)面,凹(ao)凸面特(te)殊端面時,必須(xu)增(zeng)加搭接邊的厚度(du)(du)(du),增(zeng)加厚度(du)(du)(du)應(ying)在基本長度(du)(du)(du)F之外(不包括在基本長度(du)(du)(du)內)。
③. 這些尺(chi)寸應與ASME B16.5《管(guan)道(dao)法(fa)蘭(lan)和法(fa)蘭(lan)管(guan)配(pei)件(jian)》中塔接法(fa)蘭(lan)的規(gui)定半徑相符。
④. 該尺寸與ASME B16.5中表(biao)示的標準機加工面(mian)(mian)(mian)一致。折邊(bian)的背面(mian)(mian)(mian)應進行機加工,使與其安裝表(biao)面(mian)(mian)(mian)一致。當采用(yong)環連(lian)接密封面(mian)(mian)(mian)時(shi),使用(yong)ASMEB16.5中給(gei)出的尺寸K。

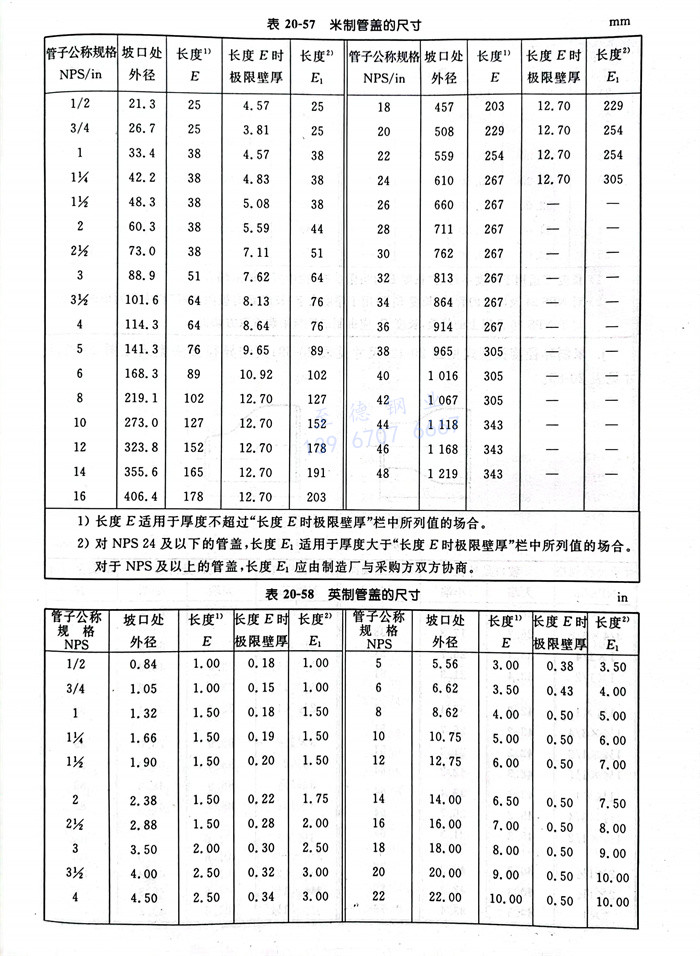

i. 米制管蓋(gai)型(xing)式見(jian)圖(tu)20-41,尺寸見(jian)表20-57;英制管蓋(gai)型(xing)式見(jian)圖(tu)20-41,尺寸見(jian)表20-58。

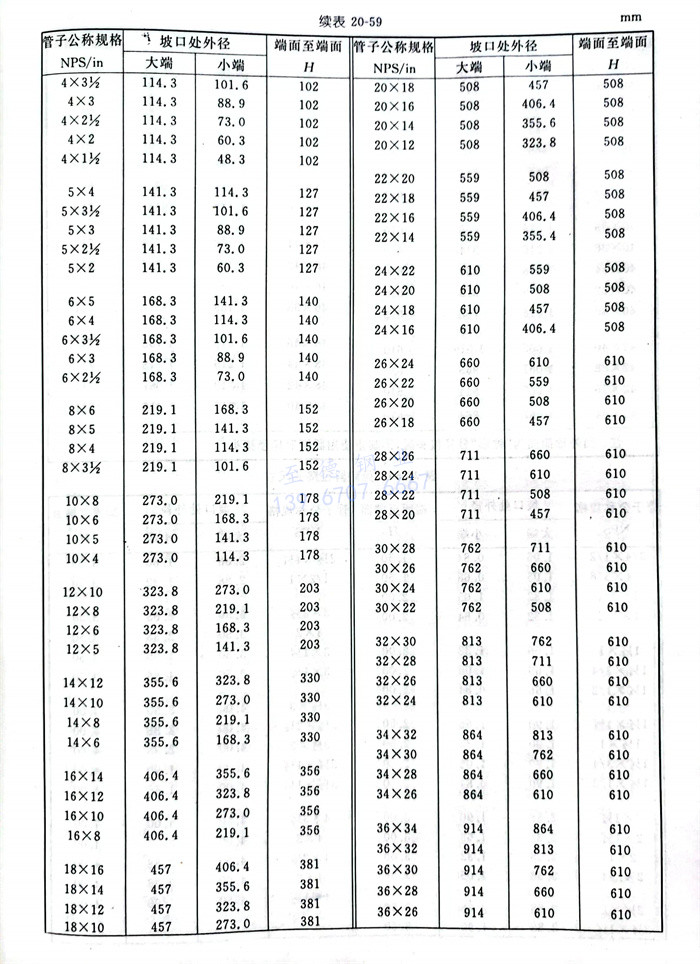

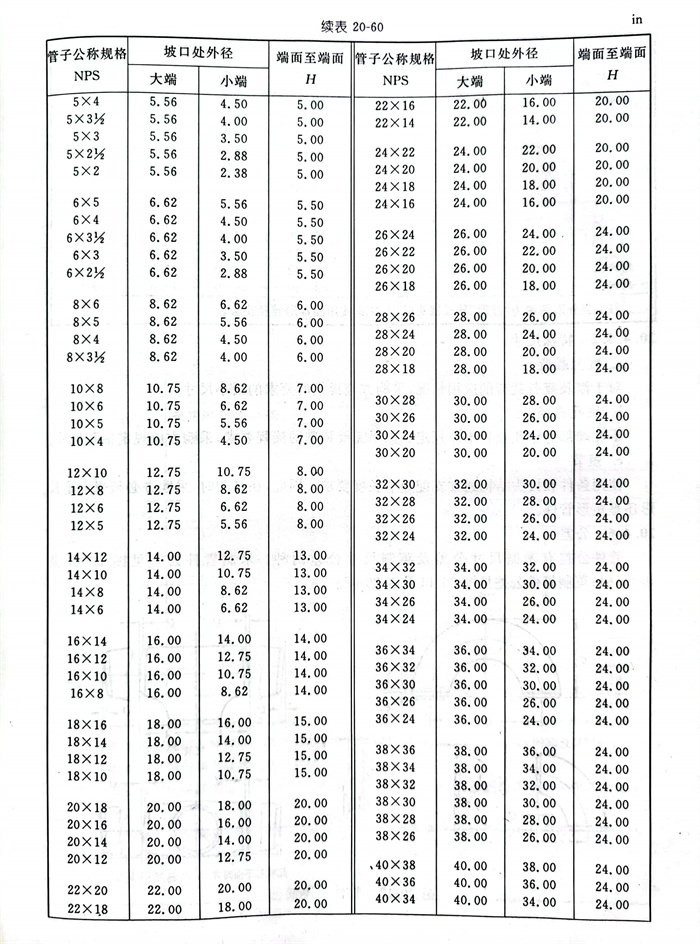

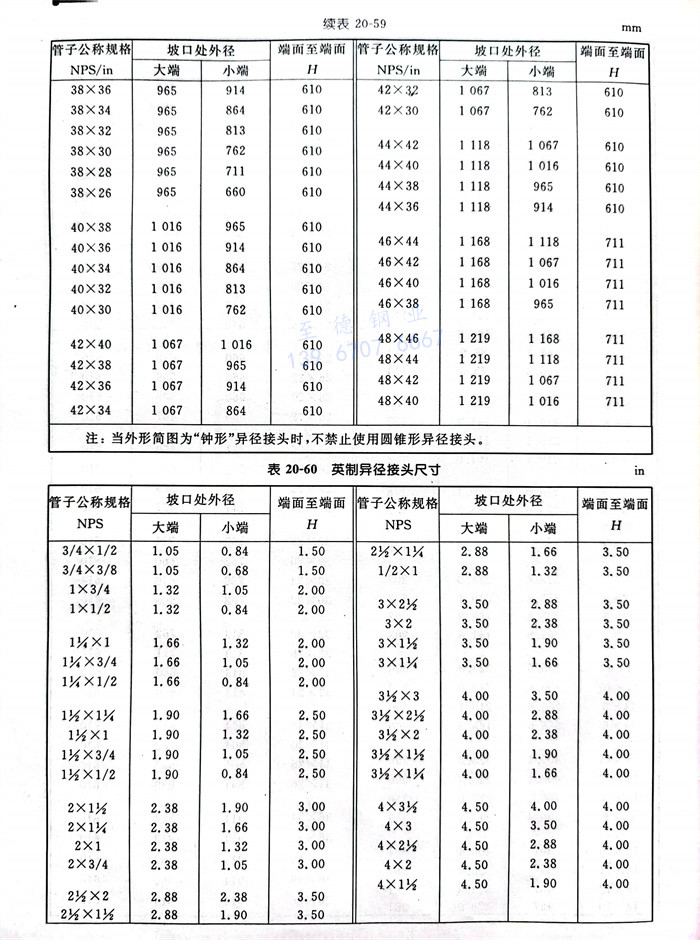

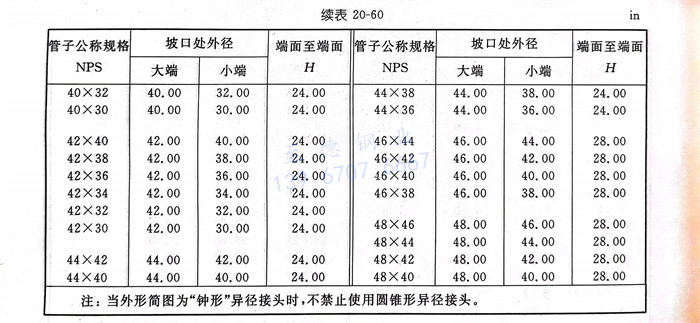

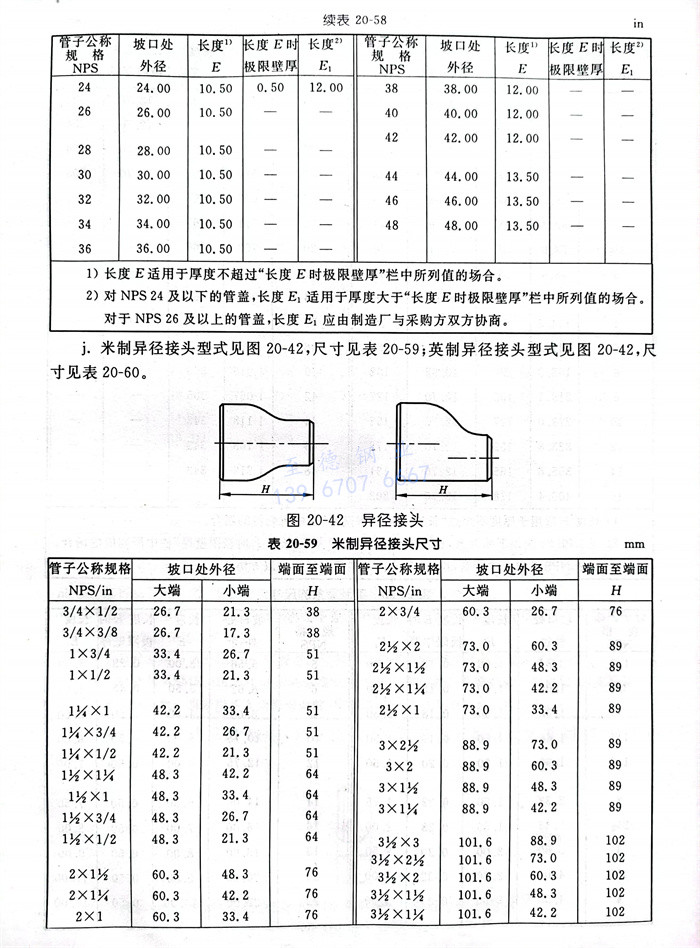

j. 米制(zhi)異(yi)徑接頭型式見(jian)圖20-42,尺(chi)寸見(jian)表(biao)20-59;英制(zhi)異(yi)徑接頭見(jian)圖20-42,尺(chi)寸見(jian)表(biao)20-60。
2. 特(te)殊(shu)尺寸(cun)
a. 疲勞(lao)載荷
對于涉及疲勞載荷的應用情況,采購(gou)方應提供所要求的最小尺寸。
b. 鉆孔直徑
不(bu)在端部的鉆孔(kong)直徑(jing)不(bu)作(zuo)規定。如果需要(yao)特(te)殊(shu)的流程要(yao)求,采購方應規定鉆孔(kong)尺寸。
C. 短節
使(shi)用條件(jian)和(he)接頭結構通(tong)常支配短節(jie)長度(du)要求。因此,在訂(ding)購(gou)時(shi),采購(gou)方必須(xu)規定(ding)是長形還是短形管件(jian)。
六、公差

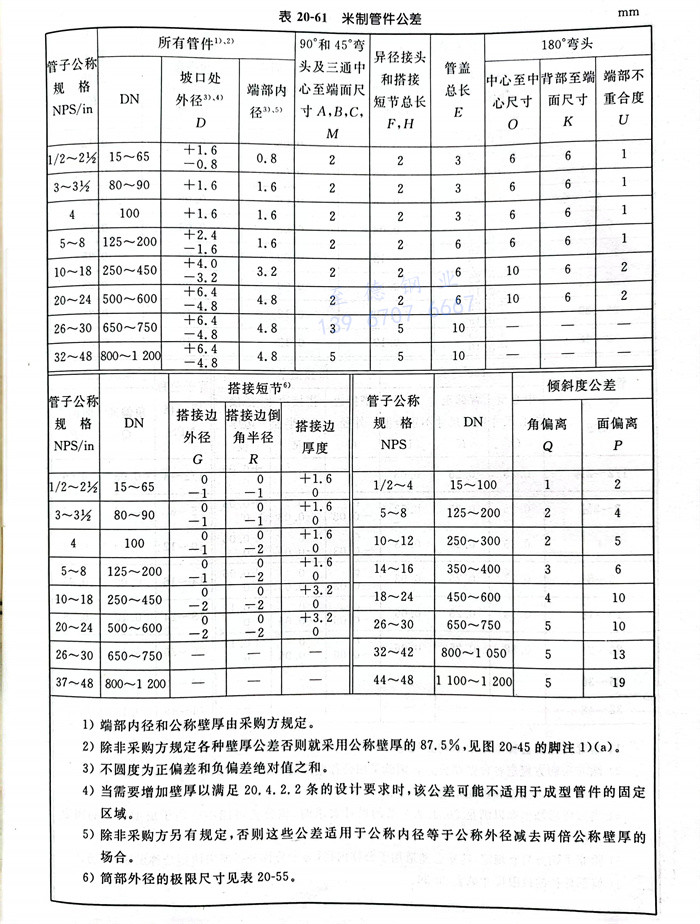

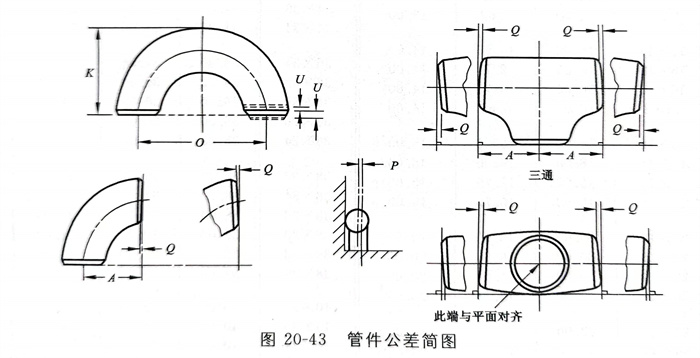

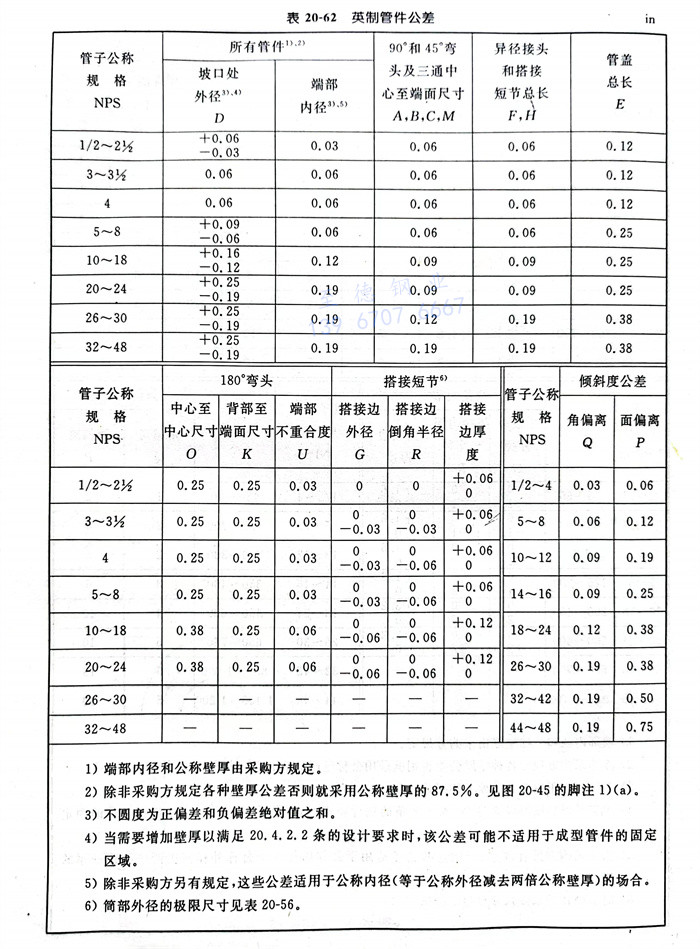

管(guan)件公(gong)差(cha)有(you)米(mi)制尺寸(cun)公(gong)差(cha)及英制尺寸(cun)公(gong)差(cha)兩種。米(mi)制管(guan)件公(gong)差(cha)見圖(tu)20-43及表(biao)20-61;英制管(guan)件公(gong)差(cha)見圖(tu)20-43及表(biao)20-62。
①. 端(duan)部(bu)內(nei)徑和公稱壁(bi)厚由采購方規(gui)定。
②. 除非采購方規定各種壁厚公差否則就采用公稱壁厚的87.5%,見圖20-45的腳注1)(a)。
③. 不圓度為正偏差和負偏差絕對值之和。
④. 當需要增加壁厚以滿足20.4.2.2條的設計要求時,該公差可能不適用于成型管件的固定區域。
⑤. 除非采購方另有規定,否則這些公差適用于公稱內徑等于公稱外徑減去兩倍公稱壁厚的場合。
⑥. 筒部外徑的極限尺寸見表20-55。
①. 端部內徑和公稱壁厚由采購方規定。
②. 除非采購方規定各種壁厚公差否則就采用公稱壁厚的87.5%。見圖20-45的腳注1)(a)。
③. 不圓度為正偏差和負偏差絕對值之和。
④. 當需要增加壁厚以滿足20.4.2.2條的設計要求時,該公差可能不適用于成型管件的固定區域。
⑤. 除非采購方另有規定,這些公差適用于公稱內徑(等于公稱外徑減去兩倍公稱壁厚)的場合。
⑥. 筒部外徑的極限尺寸見表20-56。
七(qi)、表面輪廓線
當管件上相鄰的(de)(de)開孔不在平行(xing)平面(mian)上,應用(yong)一段(duan)圓(yuan)(yuan)(yuan)弧(hu)或半徑(jing)將外(wai)表面(mian)連接上。圓(yuan)(yuan)(yuan)弧(hu)或半徑(jing)可以終(zhong)止在切(qie)點(dian)處(chu)。除作為鍛(duan)坯提供(gong)的(de)(de)管件外(wai)(見(jian)20.4.4條(tiao)),管件外(wai)表面(mian)的(de)(de)設計輪廓應無尖銳的(de)(de)橫(heng)斷圓(yuan)(yuan)(yuan)弧(hu)及/或折(zhe)疊圓(yuan)(yuan)(yuan)弧(hu)。
八、端部制備
除非另有規定,管件焊(han)接端部的制備(包(bao)括焊(han)接端部坡口形狀及尺(chi)寸以(yi)(yi)及焊(han)接端部過渡部分的最大包(bao)絡線)按(an)以(yi)(yi)下(xia)規定:

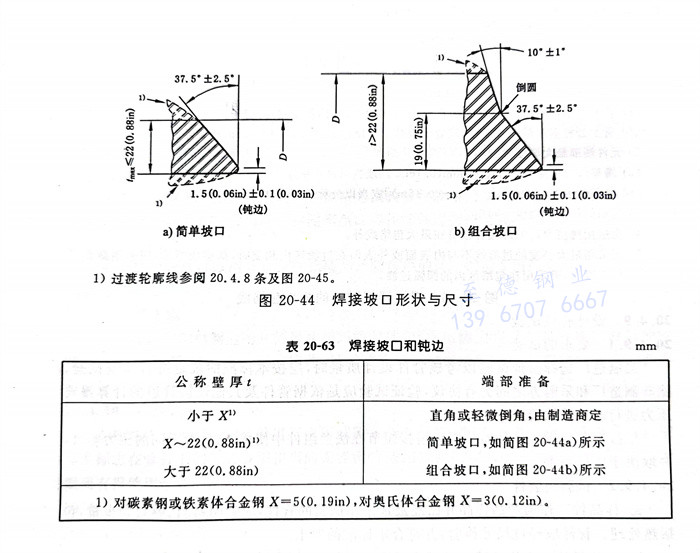

a. 焊接端部坡(po)口形狀及尺寸見(jian)圖20-44,焊接坡(po)口和鈍邊(bian)見(jian)表20-63。

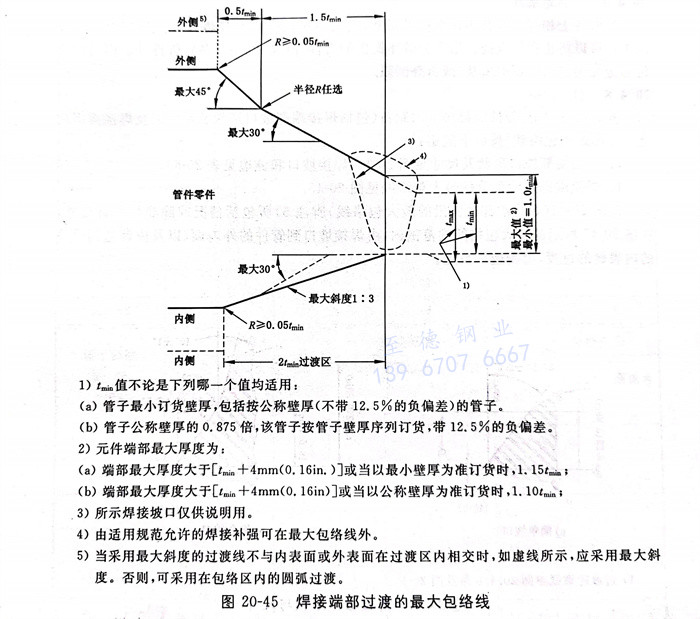

b. 焊接端(duan)部(bu)過渡部(bu)分的最大(da)包絡線(xian)見圖20-45。
除(chu)圖(tu)20-45(焊(han)接端部過渡段的最大(da)包(bao)絡線)腳注5)所包(bao)括情況或除(chu)非特殊(shu)訂(ding)貨(huo)外,在(zai)圖(tu)20-45所示的最大(da)包(bao)絡線的范圍內,由(you)焊(han)接坡口(kou)到管(guan)件的外表(biao)面、以及由(you)鈍邊到管(guan)件的內表(biao)面的過渡,由(you)制造廠自定。
九、設計驗證試(shi)驗
1. 要求的試驗
當制(zhi)造廠(chang)選(xuan)擇驗(yan)證試(shi)驗(yan)以考(kao)核管件設計質量時,應按本標準的規定進(jin)行驗(yan)證試(shi)驗(yan)。除非制(zhi)造廠(chang)和采購方之間另有(you)協議,驗(yan)證試(shi)驗(yan)應是依據管件及其他連接管道的計算爆破壓力進(jin)行的一種試(shi)驗(yan)。
搭接(jie)短節(jie)免做驗證試驗。因為搭接(jie)短節(jie)在法蘭組(zu)件中使用(yong),它有著不同的壓力等(deng)級(ji),并取決(jue)于操作要(yao)求。
2. 試(shi)驗組裝(zhuang)件
a.樣(yang)品(pin)件(jian) 作(zuo)為(wei)產(chan)品(pin)樣(yang)品(pin)并已經被(bei)選來作(zuo)試驗的(de)管件(jian),應驗明材料、等級(ji)和批量(liang),包括(kuo)熱處理。管件(jian)應經過(guo)尺(chi)寸檢驗,并符合本標準的(de)要求。
b. 其(qi)他零(ling)件應將計算爆破(po)壓力(li)至少與按20.4.9.3條規(gui)定(ding)計算得出(chu)的(de)驗證試(shi)驗壓力(li)同樣大(da)小的(de)直無縫管(guan)或焊(han)接管(guan)的(de)管(guan)段焊(han)接到待試(shi)驗的(de)管(guan)件各端。任何內圓不(bu)(bu)圓度(du)大(da)于1.5 mm(0.06 in.)的(de)管(guan)子都應采用斜度(du)不(bu)(bu)大(da)于1:3的(de)鏜削(xue)加工,減少其(qi)不(bu)(bu)圓度(du)。這些管(guan)段的(de)截(jie)止長度(du)按以下規(gui)定(ding):
對(dui)于NPS 14(DN 350)及以下的管(guan)件,管(guan)子(zi)的最小(xiao)長(chang)度應與(yu)管(guan)子(zi)的外徑相(xiang)等。
對于大于NPS 14(DN 350)的管件,管子(zi)的最小長度應為管子(zi)外徑(jing)的一半。
3. 試驗方法(fa)
水(shui)壓試(shi)驗(yan)(yan)用的(de)試(shi)驗(yan)(yan)流體應(ying)為水(shui)或其他液體。應(ying)對試(shi)驗(yan)(yan)組裝(zhuang)件施加(jia)水(shui)壓。當試(shi)驗(yan)(yan)組裝(zhuang)件能經受住按下式計算得(de)到的(de)驗(yan)(yan)證試(shi)驗(yan)(yan)壓力的(de)105%而不(bu)發生破裂時,即滿(man)足驗(yan)(yan)證試(shi)驗(yan)(yan)要求。
P=2 St/D
式中:D-管子的公稱(cheng)外(wai)徑;
P-管子的最小(xiao)計算(suan)驗證試驗壓力(li);
S-試(shi)(shi)(shi)驗管(guan)件的(de)(de)實測(ce)抗拉(la)強度(du),該(gai)抗拉(la)強度(du)從試(shi)(shi)(shi)驗管(guan)件的(de)(de)有代表性的(de)(de)樣品上測(ce)出。試(shi)(shi)(shi)驗管(guan)件的(de)(de)實測(ce)抗拉(la)強度(du)應滿(man)足20.4.4條中所規定的(de)(de)適用材料(liao)的(de)(de)抗拉(la)強度(du)要求。
t一管件標志識別(bie)的公稱管壁厚度。
注:可使用(yong)任何一(yi)種和(he)尺寸上相符合的單位制。
4. 試驗結(jie)果的可(ke)用性
不需(xu)要對規(gui)格、壁厚(hou)及材料的(de)所有組(zu)合(he)管件進行逐一試(shi)(shi)驗。在一個(ge)代(dai)表性管件上得出(chu)的(de)合(he)格驗證試(shi)(shi)驗可代(dai)表以下所述范圍內的(de)其他(ta)相同(tong)形式的(de)管件。
a. 規格范圍
一個試驗管(guan)件(jian)可(ke)用(yong)來評(ping)定或(huo)(huo)考核規(gui)(gui)格為試驗管(guan)件(jian)規(gui)(gui)格的(de)0.5倍(bei)到(dao)2倍(bei)的(de)類似比(bi)例的(de)管(guan)件(jian)。非異徑管(guan)件(jian)試驗可(ke)用(yong)以對(dui)相(xiang)同模型的(de)等徑管(guan)件(jian)進行評(ping)定或(huo)(huo)考核。
b. 厚度范圍
一個試(shi)(shi)驗(yan)管(guan)(guan)件(jian)可(ke)以用來對t/D比值為(wei)試(shi)(shi)驗(yan)管(guan)(guan)件(jian)的0.5倍(bei)到3倍(bei)的類(lei)似(si)比例的管(guan)(guan)件(jian)進行評定(ding)或(huo)考核。
c. 材料等級
由各種級別鋼材制(zhi)造的(de)(de)幾何(he)尺寸相同(tong)的(de)(de)管(guan)件(jian)(jian),其承壓能力(li)直接與各種級別材料的(de)(de)抗拉強度成正(zheng)比(bi),見20.4.2.1條。因此,只需試驗單一材料級別的(de)(de)樣(yang)品管(guan)件(jian)(jian)以(yi)驗證該管(guan)件(jian)(jian)的(de)(de)設計。
十、產品試(shi)驗(yan)
本標(biao)準不要求對(dui)鍛(duan)鋼管(guan)件(jian)進(jin)行(xing)水壓試驗(yan)。所(suo)有管(guan)件(jian)都應(ying)能承(cheng)受與該管(guan)件(jian)的(de)NPS、壁(bi)厚及標(biao)志在管(guan)件(jian)上的(de)材料級別相當的(de)無縫(feng)鋼管(guan)適(shi)用規范所(suo)要求的(de)水壓試驗(yan)壓力,而無泄(xie)漏或有損使(shi)用性能的(de)缺陷。
十一、標志
1. 標(biao)準標(biao)志
每個(ge)管件都應(ying)作永久(jiu)性標(biao)志(zhi)以(yi)表明(ming)以(yi)下內容:
a. 制造(zao)廠的名稱(cheng)或(huo)商標;
b. 材(cai)料標識,ASTM或ASME級別符號;
c. 壁厚序列號或以mm為單位的公稱壁厚;
d. 規格(ge)(ge)一一應使(shi)用與端部連接有關的管子公(gong)稱規格(ge)(ge)(NPS)識別號(hao);
e. 符合性(xing)一一對(dui)于(yu)標準管件和特殊管件標志見20.4.11.4條(tiao)。
制(zhi)造廠可采用(yong)包括DN規(gui)格符號(hao)等其他標志(zhi)(zhi)來(lai)補充強制(zhi)性(xing)標志(zhi)(zhi),但是應避免與要(yao)求的標志(zhi)(zhi)混淆。
注:壁厚系列號是(shi)在訂(ding)購管子和管件時使用的(de)(de)一種方(fang)便的(de)(de)代號,是(shi)一個(ge)無尺寸單位的(de)(de)數字(zi)。它通常與一組標(biao)準管壁厚有聯(lian)系。對于管子的(de)(de)壁厚系列號的(de)(de)整個(ge)細節(jie)見(jian) ASME B36.10M及ASME B36.19M。
2. 例外情況(kuang)
當(dang)管件的規格不(bu)允許進(jin)行完整(zheng)標志時,可逆上述內容順序省略識(shi)別標識(shi)。
3. 鋼(gang)印深度
在使用鋼印處,應注(zhu)意鋼印不(bu)要(yao)過(guo)深或(huo)太尖(jian)而產生裂(lie)紋(wen)或(huo)使管件的壁厚減少到(dao)小(xiao)于允許的最小(xiao)壁厚。
4. 符(fu)合性
a. 標準管件
按(an)符合本標準(zhun)制造的管件,包括所(suo)有尺寸在(zai)內,在(zai)材(cai)料級別號標志中(zhong)加(jia)“WP”前綴進(jin)行識別。
b. 特殊(shu)管(guan)件
按(an)符(fu)合本標準制造的(de)管件,除(chu)了尺寸(cun)要求是按(an)采購方和制造廠(chang)之間(jian)的(de)協(xie)議外,用(yong)補充后(hou)綴至如下材料級別號標志中來進行識別:
對于(yu)符合 ASTM A234、A403、A420及A815的管件,采用“S9”標志;
對(dui)于符(fu)合ASTM B361、B363及(ji)B366的(de)管件,采(cai)用(yong)“SPLD”標志(zhi)。
