1. 人孔

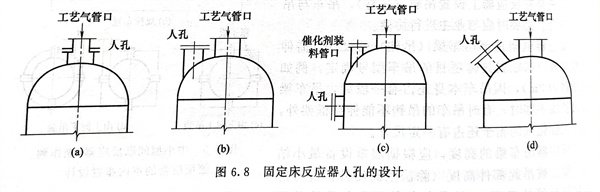

  下(xia)面(mian)以固(gu)(gu)定(ding)(ding)床(chuang)反應器為(wei)例進行介紹(shao)。固(gu)(gu)定(ding)(ding)床(chuang)反應器頂部(bu)通常需要設置人孔，用于催化劑(ji)裝填和內件(jian)檢修(xiu)，人孔大小一般為(wei)DN500～V600。人孔設計形(xing)式主要有四種，見(jian)圖6.8。N500~DN6

    ①. 當工藝(yi)氣(qi)管(guan)口(kou)比人(ren)(ren)孔(kong)直徑小三(san)級(ji)或(huo)三(san)級(ji)以(yi)上時(shi)，通(tong)常采用圖6.8（a）所示(shi)形(xing)式的人(ren)(ren)孔(kong)，將(jiang)人(ren)(ren)孔(kong)與工藝(yi)氣(qi)管(guan)口(kou)合用一個管(guan)口(kou)。該設(she)計方式通(tong)常需要在(zai)工藝(yi)氣(qi)管(guan)線上靠近(jin)人(ren)(ren)孔(kong)處設(she)置可拆(chai)卸短管(guan)，同時(shi)，與可拆(chai)卸短管(guan)相連的管(guan)道(dao)(dao)應(ying)考(kao)慮(lv)設(she)承重(zhong)支(zhi)架，在(zai)反應(ying)器人(ren)(ren)孔(kong)打開時(shi)支(zhi)撐進口(kou)管(guan)道(dao)(dao)。

    ②. 當工藝氣管口與(yu)人(ren)(ren)孔直(zhi)徑(jing)相當或比人(ren)(ren)孔直(zhi)徑(jing)大時(shi)，需要單獨設置人(ren)(ren)孔，常見的設計形(xing)(xing)式有(you)圖6.8（b）和（c）兩(liang)種(zhong)。圖6.8（b）所示(shi)形(xing)(xing)式人(ren)(ren)孔受(shou)力較(jiao)(jiao)好、制(zhi)造較(jiao)(jiao)容易，但(dan)催(cui)化劑裝填(tian)較(jiao)(jiao)困難。圖6.8（c）所示(shi)形(xing)(xing)式人(ren)(ren)孔受(shou)力不(bu)好、制(zhi)造較(jiao)(jiao)困難，但(dan)催(cui)化劑裝填(tian)較(jiao)(jiao)容易。

    ③. 圖(tu)6.8（d）所示形式人孔(kong)設置在反應器側面，在頂(ding)部設置專門的催化劑裝料口，該(gai)形式很少采用。

2. 人孔平臺

   圖6.8（a）～（c）所(suo)示(shi)(shi)三種形(xing)式人(ren)孔，只(zhi)需要在反(fan)應(ying)器頂(ding)部(bu)設置(zhi)一層(ceng)平臺(tai)即可滿足催(cui)化劑裝填等操作(zuo)要求(qiu)，而圖6.8（d）所(suo)示(shi)(shi)形(xing)式人(ren)孔，除了要在反(fan)應(ying)器頂(ding)部(bu)設置(zhi)一層(ceng)平臺(tai)，在人(ren)孔上方還需要再設置(zhi)一層(ceng)平臺(tai)。
