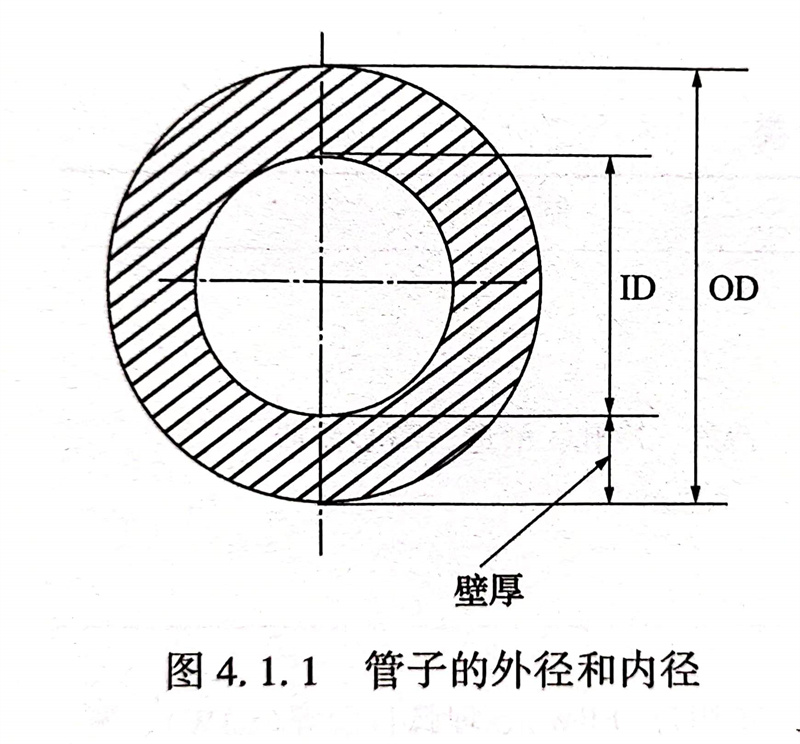

1. 表示(shi)鋼(gang)管(guan)尺(chi)寸((iron pipe size,IPS)的方式(shi)也有不同的分類(lei):公稱直徑(jing)(jing)(nominal di-ameter/diameter nominal,DN)、外徑(jing)(jing)(outside diameter(OD))和內徑(jing)(jing)(inside diameter,ID)。如圖4.1.1所示(shi)。


圖 1.jpg


  2. 公稱直徑(DN)


    又稱(cheng)平(ping)均外(wai)徑(jing)(jing)(jing)(jing)(mean outsidediameter),表(biao)示管(guan)(guan)子(zi)(zi)、管(guan)(guan)件等管(guan)(guan)道器(qi)材(cai)元件的(de)名義上的(de)直(zhi)徑(jing)(jing)(jing)(jing)。金屬管(guan)(guan)的(de)管(guan)(guan)壁很薄(bo),管(guan)(guan)外(wai)徑(jing)(jing)(jing)(jing)與管(guan)(guan)內(nei)徑(jing)(jing)(jing)(jing)相差無(wu)幾,所以(yi)取管(guan)(guan)的(de)外(wai)徑(jing)(jing)(jing)(jing)與管(guan)(guan)的(de)內(nei)徑(jing)(jing)(jing)(jing)之平(ping)均值當作(zuo)管(guan)(guan)徑(jing)(jing)(jing)(jing)稱(cheng)呼。同一公(gong)稱(cheng)直(zhi)徑(jing)(jing)(jing)(jing)的(de)管(guan)(guan)子(zi)(zi)采(cai)用不同的(de)標準(zhun)(zhun)體系(xi),外(wai)徑(jing)(jing)(jing)(jing)則可能(neng)有差異(yi)。對于同一標準(zhun)(zhun)、公(gong)稱(cheng)壓力和公(gong)稱(cheng)直(zhi)徑(jing)(jing)(jing)(jing)相同的(de)管(guan)(guan)子(zi)(zi)和法蘭是相同的(de)連接尺寸。公(gong)稱(cheng)直(zhi)徑(jing)(jing)(jing)(jing)的(de)單(dan)(dan)位,美國(guo)采(cai)用英寸,中國(guo)采(cai)用毫米,日(ri)本則并列兩種單(dan)(dan)位。公(gong)稱(cheng)直(zhi)徑(jing)(jing)(jing)(jing)標記示例:


    我國目前還沒有(you)(you)配(pei)管(guan)(guan)用(yong)鋼(gang)管(guan)(guan)尺寸系(xi)列(lie)(公(gong)稱(cheng)(cheng)直(zhi)徑(jing)、外(wai)徑(jing)、壁(bi)(bi)厚)的(de)(de)國家(jia)標準(zhun),只有(you)(you)鋼(gang)管(guan)(guan)的(de)(de)生產標準(zhun)尺寸系(xi)列(lie)(只有(you)(you)外(wai)徑(jing)、壁(bi)(bi)厚兩(liang)個(ge)系(xi)列(lie)),而(er)現行(xing)配(pei)管(guan)(guan)用(yong)鋼(gang)管(guan)(guan)的(de)(de)行(xing)業(ye)標準(zhun)除了公(gong)稱(cheng)(cheng)直(zhi)徑(jing)外(wai),外(wai)徑(jing)系(xi)列(lie)、壁(bi)(bi)厚系(xi)列(lie)不完(wan)全相(xiang)同。公(gong)稱(cheng)(cheng)直(zhi)徑(jing)是用(yong)以表示(shi)管(guan)(guan)道系(xi)統中除用(yong)外(wai)徑(jing)表示(shi)的(de)(de)組成件以外(wai)的(de)(de)所有(you)(you)組成件通(tong)用(yong)的(de)(de)一(yi)(yi)個(ge)尺寸數字。在一(yi)(yi)般情況(kuang)下(xia),是一(yi)(yi)個(ge)完(wan)整的(de)(de)數字,與組成件的(de)(de)真(zhen)實尺寸接近,但(dan)不相(xiang)等。


    國際上通常把鋼(gang)管(guan)的(de)公稱(cheng)(cheng)尺寸稱(cheng)(cheng)為公稱(cheng)(cheng)直(zhi)徑(jing),而(er)不稱(cheng)(cheng)為公稱(cheng)(cheng)通徑(jing),主要是(shi)(shi)因(yin)為對于(yu)直(zhi)徑(jing)≥350mm(14in)的(de)管(guan)子的(de)公稱(cheng)(cheng)直(zhi)徑(jing)是(shi)(shi)指其外徑(jing)而(er)不是(shi)(shi)其內徑(jing)。但對于(yu)螺紋(wen)連接的(de)管(guan)子及管(guan)件,因(yin)其內徑(jing)往往與公稱(cheng)(cheng)直(zhi)徑(jing)接近,亦可(ke)稱(cheng)(cheng)為公稱(cheng)(cheng)通徑(jing)。


3. 公稱管(guan)徑(nominal pipe size,NPS)

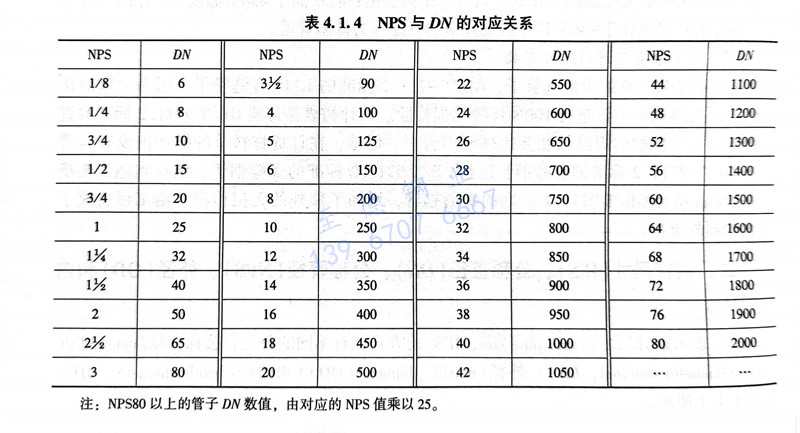

   是北美(mei)用于管道(dao)尺(chi)(chi)寸(cun)標準體系(xi)之一。其(qi)管道(dao)尺(chi)(chi)寸(cun)用以英寸(cun)單位的(de)(de)NPS和(he)管表(biao)號(用Sched.或Sch.)表(biao)示。與NPT(national pipe thread)的(de)(de)簡稱來源相混淆(xiao)有關,NPS常被錯誤地(di)叫作(zuo)美(mei)國國家管道(dao)尺(chi)(chi)寸(cun)(national pipe size)。NPS與DN的(de)(de)對應關系(xi)見表(biao)4.1.4。




 4. 公(gong)稱直徑DN與NB的關系(xi)


  單位(wei)有公制(mm)及(ji)英制(inch)的區(qu)分,所以有下列的稱(cheng)呼方法(fa):以公制(mm)為(wei)基準,稱(cheng)DN(nominal diameter),是公制(metric unit);以英制(inch)為(wei)基準稱(cheng)NB(nominal bore)。例如:鍍(du)鋅鋼(gang)管DN50,Sch20;鍍(du)鋅鋼(gang)管NB2,Sch20。外徑與(yu)DN、NB的關系見表4.1.5。

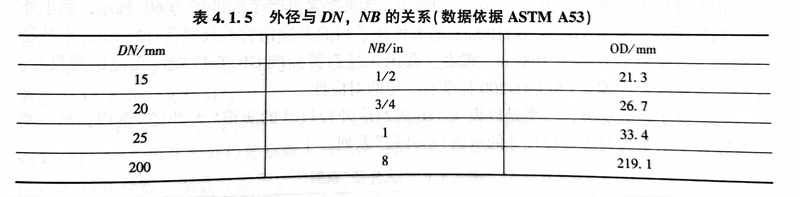

  表4.1.5 外徑與DN,NB的關系(數據(ju)依據(ju)ASTM A53)




5. GB/T 1047《管道元件(jian)DN(公稱尺寸)的定(ding)義和選用(yong)》


    DN:用(yong)于管道系統(tong)元(yuan)件(jian)的字(zi)(zi)母和數(shu)字(zi)(zi)組(zu)合的尺寸(cun)標(biao)識。它由字(zi)(zi)母DN和后(hou)跟(gen)無因次的整數(shu)數(shu)字(zi)(zi)組(zu)成。這個數(shu)字(zi)(zi)與(yu)端部連接件(jian)的孔徑或外徑(用(yong)mm表示(shi))等特征尺寸(cun)直接相關。(注1:除在相關標(biao)準中另有規定,字(zi)(zi)母DN后(hou)面的數(shu)字(zi)(zi)不代表測量值,也不能(neng)用(yong)于計算(suan)目的。注2:采用(yong)DN標(biao)識系統(tong)的那些(xie)標(biao)準,應給出DN與(yu)管道元(yuan)件(jian)的尺寸(cun)的關系,例(li)如(ru)DN/OD或DN/ID。)


  GB/T1047《管道元件DN(公稱尺(chi)寸)的定義和選用》


 DN系列


  優先選用的DN數值如下:


DN6     DN100    DN700   DN2200


DN8     DN125    DN800   DN2400


DN10   DN150    DN900    DN2600


DN15   DN200    DN1000  DN2800


DN20   DN250    DN1100  DN3000


DN25   DN300    DN1200  DN3200


DN32   DN350    DN1400  DN3400


DN40   DN400    DN1500  DN3600


DN50   DN450    DN1600  DN3800


DN65   DN500    DN1800   DN4000


DN80   DN600    DN2000



 6.  SH/T 3059《石油化(hua)工管(guan)道設計器(qi)材選(xuan)用規范》管(guan)子公(gong)稱直徑DN系列(lie),應(ying)按以下系列(lie)優先選(xuan)用:15,20,25,40,50,80,100, 150,200,250,300,350,400,450,500,600,700,800,900,1000mm。公(gong)稱直徑大(da)于1000mm時,宜按200mm遞增。


 7.  ASME標準的管子尺寸要求:①. ASME B36.10M焊接和無縫鍛鋼管(NPS 1/8~NPS80);②. ASME B36.19M不銹鋼鋼管(NPS1/8~NPS30)。
