(1)普(pu)通碳(tan)素結構鋼不得(de)用(yong)于GC1級(ji)、GCD級(ji)管道。


(2)沸騰鋼和半鎮(zhen)靜(jing)鋼(碳素結構鋼)不得用(yong)于GCD級(ji)管(guan)道和有毒或(huo)者可燃(ran)介質管(guan)道,設(she)計壓力應不大于1.6MPa,使用(yong)溫(wen)度范圍為(wei)0~200℃。


(3)Q215A、Q235A等A級鎮靜鋼不得(de)用于GCD級管道和有毒(du)或者可燃介質管道,設計(ji)壓力應不大于1.6MPa,使用溫度不高于350℃,最(zui)低使用溫度按(an)照標準的規定。


(4)Q215B、Q235B等B級鎮靜鋼不得用于劇(ju)毒介質管道,設(she)計壓力應(ying)不大于3.0MPa,使(shi)用溫度(du)(du)不高于350℃,最低使(shi)用溫度(du)(du)按照標準的規(gui)定。


(5)用于GCD級管道時(shi),設計(ji)壓力(li)應不大于1.6MPa,設計(ji)溫度不高于300℃。


(6)用于(yu)(yu)管(guan)道組成件的(de)碳素結構鋼(gang)(gang)的(de)焊接厚(hou)度(du)(du)應當符合以下要求:沸騰鋼(gang)(gang)、半鎮靜鋼(gang)(gang),厚(hou)度(du)(du)不得大于(yu)(yu)12mm;A級鎮靜鋼(gang)(gang),厚(hou)度(du)(du)不得大于(yu)(yu)16mm;B級鎮靜鋼(gang)(gang),厚(hou)度(du)(du)不得大于(yu)(yu)20mm。

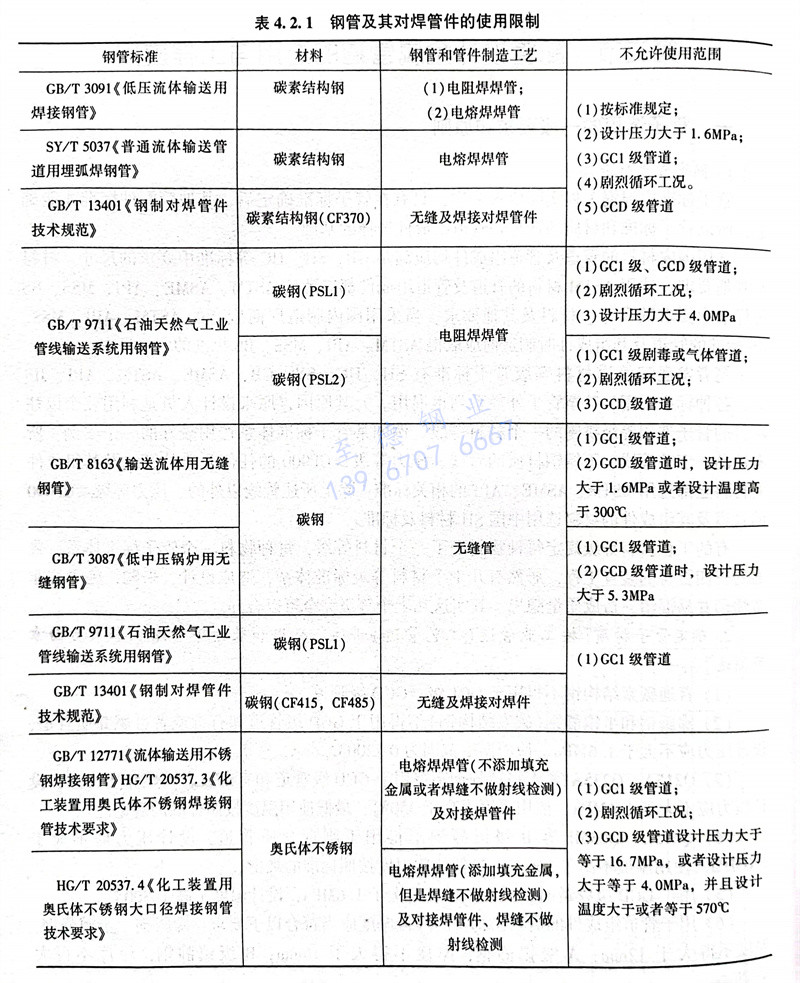

(7)碳鋼、奧氏體不銹(xiu)鋼(gang)管及由其制造的對焊管件的使用限制應當符合表4.2.1規定。




(8)碳鋼(gang)、碳錳(meng)鋼(gang)、低溫用鎳鋼(gang)不宜長期在425℃以上使用。


(9)鉻鉬合金鋼在400~550℃ 區間長期使用(yong)時,應當(dang)根據使用(yong)經驗和具體情況提出適當(dang)的回火脆(cui)性防護措施(shi)。


(10)奧(ao)(ao)氏(shi)體(ti)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)使用溫(wen)度高(gao)于540℃(鑄件(jian)高(gao)于425℃)時,應(ying)當控制(zhi)材(cai)料(liao)含碳量不(bu)(bu)低于0.04%,并且在(zai)固(gu)溶狀態下使用。奧(ao)(ao)氏(shi)體(ti)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)在(zai)540~900℃區間長期使用時,應(ying)當采取適當防護措施(shi)防止材(cai)料(liao)脆(cui)化。奧(ao)(ao)氏(shi)體(ti)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)在(zai)以下條件(jian)下,還應(ying)當考慮發(fa)生晶間腐蝕的可能性(xing):①. 低碳(C≤0.08%)非穩定化不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang),在(zai)熱加(jia)工(gong)或者焊(han)接后使用;②. 超低碳(C≤0.03%)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang),在(zai)高(gao)于425℃長期使用。


(11)為防止硫(liu)、鉛(qian)及其(qi)化合(he)物在高溫下(xia)侵蝕鎳基(ji)(ji)合(he)金導致晶(jing)界脆化,鎳及鎳基(ji)(ji)合(he)金在含硫(liu)環境氣氛(fen)下(xia)的(de)(de)使用溫度上限應當符合(he)表4.2.2的(de)(de)規定。


(12)金屬(shu)材料及(ji)其焊接接頭的沖擊韌性應當符(fu)合有(you)關安全技術規范(fan)及(ji)其材料標準(zhun)的要求(qiu)。


(13)管道用密(mi)封件的(de)(de)(de)選用應當考慮(lv)設(she)計壓力、設(she)計溫度以(yi)及介質、使用壽(shou)命(ming)等(deng)的(de)(de)(de)要求,并且(qie)符合有關安全(quan)技術規范及其相應的(de)(de)(de)密(mi)封材料(liao)標準的(de)(de)(de)規定。


(14)管道支承件(jian)的使用(yong)應當符合有關安全(quan)技術規范及其相應標(biao)準(zhun)的規定。
