常有(you)管(guan)(guan)道(dao)設計人員(yuan)向筆者(zhe)咨詢Pipe與Tube管(guan)(guan)道(dao)的(de)區別。在(zai)ASME B31.1(動力管(guan)(guan)道(dao))第100.2節中有(you)詳細的(de)定義。Pipe是有(you)圓形截(jie)面(mian)的(de)空心制(zhi)品;Tube是具有(you)連續周圓形或(huo)任何其截(jie)面(mian)形狀的(de)空心制(zhi)品。在(zai)規(gui)格(ge)表(biao)(biao)示(shi)(shi)上,Tube的(de)外(wai)徑(jing)、內徑(jing)和壁(bi)厚(hou)可(ke)(ke)用兩個獨立參數表(biao)(biao)示(shi)(shi),即國內常用的(de)外(wai)徑(jing)x壁(bi)厚(hou)(Φφdxt)),內徑(jing)可(ke)(ke)推(tui)算(suan)出(chu)。Pipe規(gui)格(ge)則用公稱(cheng)管(guan)(guan)道(dao)規(gui)格(ge)NPSx表(biao)(biao)示(shi)(shi),更完善的(de)表(biao)(biao)示(shi)(shi)應是:NPSxSchy,其中x表(biao)(biao)示(shi)(shi)直(zhi)徑(jing),y表(biao)(biao)示(shi)(shi)壁(bi)厚(hou),它(ta)們僅是規(gui)格(ge)型號而(er)非(fei)實際尺寸(cun)(cun)。當壁(bi)厚(hou)是標準規(gui)格(ge)sch40時,可(ke)(ke)省略。具體內、外(wai)徑(jing)及(ji)壁(bi)厚(hou)尺寸(cun)(cun)數值(zhi)要查表(biao)(biao)(ASME B36.10表(biao)(biao)2、A4及(ji)ASME B36.19表(biao)(biao)1)。相應的(de)翻譯方(fang)法還(huan)有(you) pipe:管(guan)(guan)道(dao)或(huo)配(pei)管(guan)(guan);Tube:管(guan)(guan)子。在(zai)不區分時,統稱(cheng)管(guan)(guan)材。
Pipe管的(de)通用(yong)技(ji)(ji)術條件(jian)為A530,Tube管的(de)通用(yong)技(ji)(ji)術條件(jian)為A450,它(ta)們(men)的(de)主(zhu)要差(cha)別如(ru)下:A530:壁(bi)厚(hou)用(yong)公稱(cheng)壁(bi)厚(hou)表示,壁(bi)厚(hou)的(de)允(yun)許偏(pian)差(cha)±12.5%,外(wai)徑的(de)允(yun)許偏(pian)差(cha)控制(zhi)較松(如(ru)上(shang)偏(pian)差(cha)最(zui)小為0.4mm),對于(yu)擴口試(shi)驗(yan)、卷邊試(shi)驗(yan)、硬(ying)度均(jun)(jun)沒有(you)要求。A450:壁(bi)厚(hou)用(yong)最(zui)小壁(bi)厚(hou)表示,壁(bi)厚(hou)的(de)允(yun)許偏(pian)差(cha)負公差(cha)位(wei)零,外(wai)徑的(de)允(yun)許偏(pian)差(cha)控制(zhi)較嚴(如(ru)上(shang)偏(pian)差(cha)最(zui)大為0.4mm),對于(yu)擴口試(shi)驗(yan)、卷邊試(shi)驗(yan)、硬(ying)度均(jun)(jun)有(you)要求。
Pipe管(guan)(guan)和(he)Tube管(guan)(guan)的(de)規(gui)范中有自己的(de)技術(shu)要(yao)(yao)求。對于一般管(guan)(guan)線具體(ti)用(yong)(yong)Tube 管(guan)(guan)還是用(yong)(yong)Pipe管(guan)(guan),很(hen)難給出明確的(de)界限,但對于脹(zhang)接(jie)的(de)換熱器管(guan)(guan)、爐管(guan)(guan)、儀表的(de)卡套連接(jie)管(guan)(guan)必須用(yong)(yong)Tube管(guan)(guan),對于焊接(jie)的(de)管(guan)(guan)子用(yong)(yong)Tube 管(guan)(guan)和(he)Pipe管(guan)(guan)一般都可以,由于Tube管(guan)(guan)的(de)制(zhi)造檢驗(yan)要(yao)(yao)求更(geng)為嚴格,可以用(yong)(yong)在壓力(li)溫度更(geng)為苛刻的(de)工況(kuang),價(jia)格也(ye)較貴。
ASME在制(zhi)定這段規(gui)則時,著眼(yan)于Pipe管(guan)和(he)Tube管(guan)用(yong)途的(de)性質(zhi)。在鍋爐和(he)壓力(li)容器(qi)范圍內,Tube主要著眼(yan)于內外傳導(dao)熱(re)量、熱(re)交換用(yong)途,而Pipe則主要立(li)足于將(jiang)受(shou)壓介(jie)質(zhi)從一個(ge)地方輸(shu)送(song)到另一個(ge)地方的(de)功能(neng)。

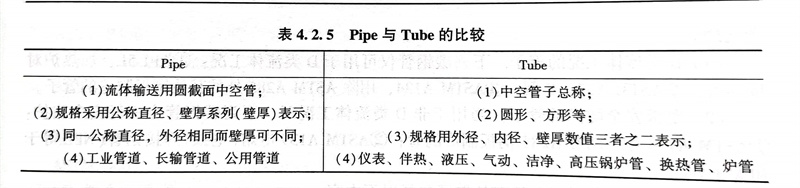

Tube可(ke)以是任何截面(mian)形狀,Pipe要(yao)是圓(yuan)的截面(mian)。Pipe是以公稱直徑定義(yi),Tube是以外徑和(he)壁厚定義(yi),Pipe可(ke)以焊接(jie)(jie)、車螺紋,Tube只能用壓緊接(jie)(jie)頭(tou)(compress joint type)的管件(fitting)連(lian)接(jie)(jie)。Pipe與Tube的比較見(jian)表(biao)4.2.5。
