1. 襯(chen)(chen)里(li)(li)(li)管(guan)(guan)道(dao)的目的是防腐、電絕緣、減少流體阻力、增(zeng)加耐磨性能(neng)、防止金屬離子的混入(ru)和污染。所謂襯(chen)(chen)里(li)(li)(li)是指根(gen)據使(shi)用介質和工況(kuang)的不同,在光管(guan)(guan)里(li)(li)(li)面或外(wai)面粘敷(fu)不同的材料和涂塑。襯(chen)(chen)里(li)(li)(li)管(guan)(guan)道(dao)的制作多(duo)采用粘敷(fu)、噴涂、鑲嵌、真空注(zhu)塑的方(fang)法,還有一種是通過冷拔形(xing)成外(wai)管(guan)(guan)為鋼管(guan)(guan)內管(guan)(guan)為塑料管(guan)(guan)的鋼塑復合(he)管(guan)(guan)的方(fang)法。


 2. 設(she)計(ji)(ji)選用(yong)時應根據所(suo)輸送介質的(de)(de)(de)腐蝕、磨蝕情(qing)況以及(ji)電(dian)絕(jue)緣、阻力(li)降等要求選用(yong)適(shi)當的(de)(de)(de)材料和(he)型式(shi)的(de)(de)(de)管(guan)(guan)材。設(she)計(ji)(ji)選用(yong)襯(chen)里(li)管(guan)(guan)時,要注意(yi)對基管(guan)(guan)的(de)(de)(de)規(gui)格尺(chi)寸(cun)的(de)(de)(de)要求,盡量選用(yong)標準鋼管(guan)(guan)作為基管(guan)(guan)。襯(chen)里(li)管(guan)(guan)道的(de)(de)(de)耐腐蝕性(xing)(xing)能、物(wu)理性(xing)(xing)能以及(ji)規(gui)格尺(chi)寸(cun)、偏差等可從相關的(de)(de)(de)設(she)計(ji)(ji)資料、設(she)計(ji)(ji)手(shou)冊查找(zhao)。由于(yu)襯(chen)里(li)管(guan)(guan)道的(de)(de)(de)標準化程度不如鋼管(guan)(guan)高,使用(yong)時要注意(yi)各(ge)制造廠在制造工藝(yi)、規(gui)格尺(chi)寸(cun)、各(ge)種性(xing)(xing)能等方面的(de)(de)(de)差異。


 3. 非金(jin)屬襯里管道和(he)管件的設計符合GB 50316、SH/T 3059等(deng)的規定。襯里材料應符合下列要求:


   ①. 聚四氟乙烯(PTFE)樹脂應符合HC/T 2902的規定。襯里層表觀密度應不低(di)于(yu)2.16g/cm3,且不允許有氣泡、微(wei)孔、裂紋和雜(za)質存在;


   ②. 聚全氟乙丙烯(FEP)樹脂(zhi)應符(fu)合HG/T 2904的規定,采用M3型。襯(chen)里(li)層表(biao)觀密度應不低于(yu)2.114g/cm33,且不允許有氣(qi)泡(pao)、微孔、裂紋和(he)雜質存在;


   ③. 無規(gui)共聚(ju)(ju)聚(ju)(ju)丙(bing)烯(PP-R)應符合(he)GB/T 18742.1的規(gui)定;


   ④. 交聯聚(ju)乙(yi)烯(PE-D)應符合CJ/T 159的(de)規定,其(qi)密度不低于(yu)0.94g/cm3,且(qie)不允許有氣泡、微孔(kong)、裂紋、雜質存在;


   ⑤. 可(ke)熔性聚四氟乙烯(xi)(PFA)應(ying)符合 ASTM D3307的規定(ding);


   ⑥. 硬聚氟乙烯(PVC-U)樹脂應符合GB/T 4219的規定。


 4. 相應的(de)法蘭墊片(pian)宜選(xuan)用非金屬(shu)墊片(pian)。


5. 非金(jin)屬襯里材料(liao)使用(yong)范圍可按(an)表4.4.1選用(yong),還應考慮(lv)流體介質(zhi)腐蝕性(xing)、使用(yong)壓(ya)力及材料(liao)成分(fen)與性(xing)能差異等因素。

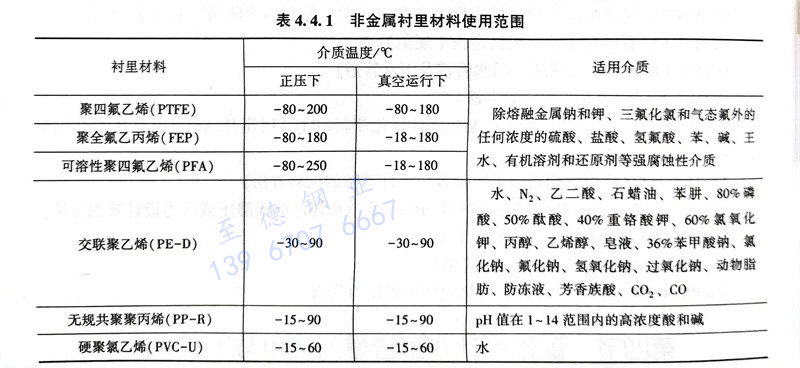

    表4.4.1 非(fei)金(jin)屬襯里(li)材料使用范圍




 6. 非金屬襯里直管(guan)及其管(guan)道(dao)組(zu)成件(jian)端部連(lian)接形(xing)式(shi)可按(an)表4.4.2選取。

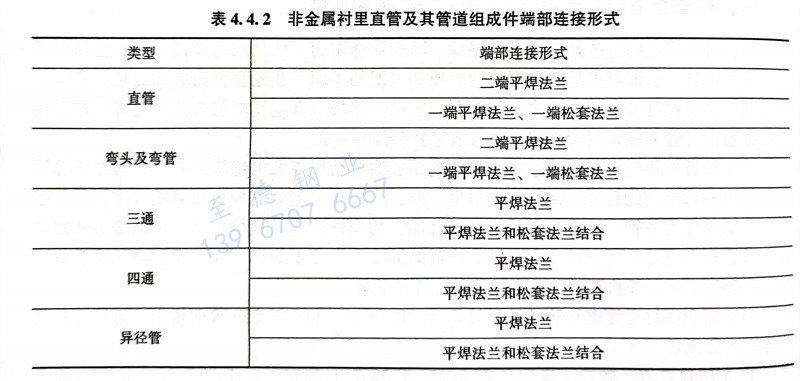

   表4.4.2 非金屬襯里直管及(ji)其管道組成件端(duan)部連(lian)接形(xing)式




 7. 非金屬襯(chen)里(li)(li)直管及其管道組成件端部應采(cai)用金屬法蘭連(lian)接(jie),襯(chen)里(li)(li)應延(yan)伸覆蓋整個法蘭密封面。


 8. 聚四氟乙烯(xi)襯里(li)直(zhi)管的(de)長度不(bu)宜大于3m,其他非(fei)金屬襯里(li)直(zhi)管的(de)長度不(bu)宜大于6m。


 9. 非(fei)金屬襯里管道及其組(zu)成件的搬運、堆放和安裝等過程中,應避免(mian)強烈震動(dong)或碰撞。不得對已(yi)襯里的管道進行施焊、加熱、扭(niu)曲或敲打(da)等作業。施工應滿(man)足SH/T 3501、GB 50235等的要求。非(fei)金屬襯里管道安裝后應進行壓(ya)力(li)試驗(yan),試驗(yan)壓(ya)力(li)應為(wei)設計壓(ya)力(li)的1.5倍。


10. 襯(chen)里管道(dao)有(you)關的標準規范:


ASTM F423《聚四(si)氟(fu)乙(yi)烯塑料(liao)襯里鐵類金(jin)屬管(guan)(guan),管(guan)(guan)件和法蘭的標準》


ASTM F491《聚偏氟乙烯塑料(liao)襯(chen)里(li)的(de)黑色金屬管(guan)道及管(guan)件的(de)標準》


ASTM F492《丙烯及聚丙烯塑料襯(chen)里的黑色(se)金屬管(guan)和管(guan)件的標準》


ASTM F546《全(quan)氟共聚物(FEP)塑料(liao)襯里的鐵(tie)類金屬(shu)管和管件的標準(zhun)》


ASTM F546《全氟(乙烯-丙烯)共聚物(FEP)塑料襯里的鐵類金屬(shu)管(guan)和管(guan)件(jian)的標(biao)準》


ASTM F599《聚(ju)合(偏二(er)氯(lv)乙烯)(PVDC)塑(su)料襯里(li)鐵類金屬(shu)管和管件的標準》


ASTM F781《全氟(fu)(烷氧基(ji)烷烴)共(gong)聚物(PFA)塑料襯里的(de)(de)鐵類金(jin)屬(shu)管(guan)和(he)管(guan)件的(de)(de)襯里》


ASTM F1545《塑料襯里(li)鐵類金屬管,管件和(he)法(fa)蘭的標準(zhun)》


SY/T 6623《內覆(fu)或襯里耐腐蝕合金復合鋼管規范》


SH/T 3154《石油化工非金屬襯里管道技術(shu)規范》
