對于外表面鎧裝(zhuang)金(jin)屬絲或金(jin)屬帶編織網套的、長細(xi)比值≥3的環形或螺旋形的波(bo)(bo)紋管,稱(cheng)作金(jin)屬軟(ruan)管。在歐美(mei)國家,習慣(guan)稱(cheng)其為柔性(xing)管(flexible tube)、波(bo)(bo)紋管(gorrugated hose)或金(jin)屬軟(ruan)管(flexible metal hose)。

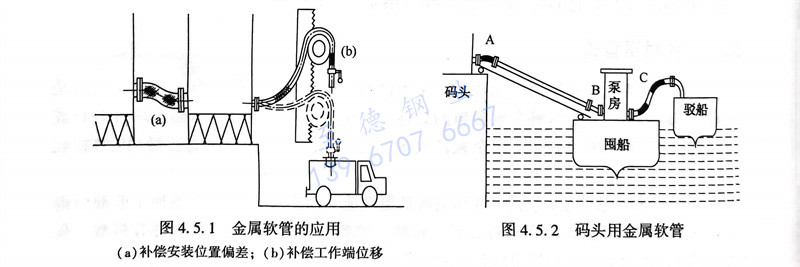

  一般(ban)情(qing)況(kuang)下,金屬(shu)軟(ruan)管(guan)以它的彎曲和(he)撓性去(qu)彌補(bu)管(guan)路系統因安裝造成的位置偏(pian)差;去(qu)承擔兩端接點(dian)正常(chang)工作所需的相(xiang)對位移。見圖4.5.1。在某些管(guan)路系統中(zhong),它還起著減振、消(xiao)除噪聲的作用(yong)。金屬(shu)軟(ruan)管(guan)結構緊湊、連接牢(lao)固,與(yu)橡膠塑料或其他材料制成的軟(ruan)管(guan)相(xiang)比,具(ju)有(you)柔性好(hao)、重量輕(qing)、體積小、彎曲靈活、安裝方便(bian),并且耐腐蝕、耐溫性好(hao),不老化,承受(shou)壓(ya)力高,密(mi)閉性好(hao),使用(yong)壽命長等優點(dian)。它具(ju)有(you)三維(wei)補(bu)償功能。在管(guan)系中(zhong)是溫度補(bu)償、消(xiao)除機(ji)械移位、吸(xi)收振動、降低噪聲的極有(you)效的元件。


圖 1.jpg


 1. 碼頭(tou)用金屬軟管


    碼頭輸油管線的(de)(de)(de)(de)(de)柔(rou)性連接(jie)在(zai)吃(chi)水較(jiao)深(shen)的(de)(de)(de)(de)(de)江邊(bian)或(huo)海(hai)邊(bian),當囤船(chuan)距離(li)岸口很(hen)近的(de)(de)(de)(de)(de)時候,A、B兩處的(de)(de)(de)(de)(de)柔(rou)性連接(jie)管件所(suo)承擔(dan)的(de)(de)(de)(de)(de)角(jiao)(jiao)方(fang)向位(wei)移補償(chang)是很(hen)大(da)的(de)(de)(de)(de)(de)。見圖4.5.2。一般來講,在(zai)該(gai)角(jiao)(jiao)度(du)大(da)于(yu)(yu)或(huo)等于(yu)(yu)10°的(de)(de)(de)(de)(de)情況下,均采(cai)用(yong)金(jin)屬(shu)軟(ruan)(ruan)管。對于(yu)(yu)運動頻(pin)率高、位(wei)移補償(chang)量偏(pian)大(da)的(de)(de)(de)(de)(de)使用(yong)場(chang)合(he),推薦選用(yong)鋼絲(si)網套編織的(de)(de)(de)(de)(de)金(jin)屬(shu)軟(ruan)(ruan)管;對于(yu)(yu)運動頻(pin)率低、位(wei)移補償(chang)量偏(pian)小(xiao)的(de)(de)(de)(de)(de)使用(yong)場(chang)合(he),推薦選用(yong)鋼帶網套編織的(de)(de)(de)(de)(de)金(jin)屬(shu)軟(ruan)(ruan)管。關于(yu)(yu)金(jin)屬(shu)軟(ruan)(ruan)管的(de)(de)(de)(de)(de)長度(du),仍(reng)根據其最小(xiao)彎曲半徑和(he)所(suo)需位(wei)移補償(chang)角(jiao)(jiao)度(du)的(de)(de)(de)(de)(de)大(da)小(xiao)計算后(hou)確定。在(zai)吃(chi)水較(jiao)淺的(de)(de)(de)(de)(de)江邊(bian)或(huo)海(hai)邊(bian),囤船(chuan)將通過鐵(tie)橋伸向距離(li)岸口較(jiao)遠的(de)(de)(de)(de)(de)地方(fang)。鐵(tie)橋越長,A、B兩處柔(rou)性連接(jie)管件所(suo)承擔(dan)的(de)(de)(de)(de)(de)角(jiao)(jiao)方(fang)向位(wei)移補償(chang)量就越小(xiao)。一般來講,在(zai)該(gai)角(jiao)(jiao)度(du)小(xiao)于(yu)(yu)10°的(de)(de)(de)(de)(de)情況之下,可不(bu)采(cai)用(yong)金(jin)屬(shu)軟(ruan)(ruan)管,而(er)采(cai)用(yong)角(jiao)(jiao)向波紋補償(chang)器。


 2. 站臺用金屬軟管(guan)

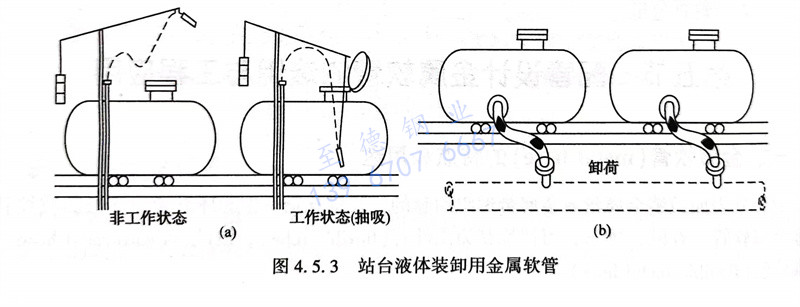

    為了卸下油龍(long)的(de)負荷,鐵道兩側每(mei)隔(ge)一定的(de)距離(li)就(jiu)須安置一個多(duo)關(guan)節的(de)彎曲臂(bei)。那些關(guan)節在(zai)高溫(wen)下,不夠(gou)(gou)活(huo)絡,在(zai)低(di)溫(wen)下,又常(chang)常(chang)不能(neng)(neng)密封。為了對準接(jie)口,往往要費很大的(de)力氣(qi)才(cai)能(neng)(neng)將(jiang)油龍(long)向前或向后挪動一點點。而金(jin)屬(shu)軟(ruan)管(guan)(guan)則輕便靈(ling)活(huo),彎曲自如,即(ji)使油龍(long)停靠位置有些誤差,它也(ye)能(neng)(neng)夠(gou)(gou)輕而易舉(ju)地接(jie)上。見圖(tu)4.5.3。金(jin)屬(shu)軟(ruan)管(guan)(guan)使用方(fang)便、造價(jia)低(di)廉、壽命長久、設計也(ye)容(rong)易,最低(di)檔次的(de)金(jin)屬(shu)軟(ruan)管(guan)(guan)都(dou)可(ke)以在(zai)這(zhe)類(lei)工程上使用。當然,當裝卸鹽(yan)酸、磷酸、稀(xi)硫酸之類(lei)介質(zhi)時,所(suo)用波(bo)紋管(guan)(guan)的(de)材(cai)質(zhi)應要求相應的(de)抗腐蝕能(neng)(neng)力。



圖 3.jpg


 3. 蒸(zheng)氣(qi)沖掃(sao)用金(jin)屬軟(ruan)管


    近年(nian)來,在石(shi)油(you)化工管(guan)線蒸氣沖掃的裝置中(zhong),在各(ge)類槽罐(guan)壓(ya)力試(shi)驗的裝置中(zhong),金(jin)屬軟管(guan)也開始(shi)被(bei)采(cai)用(yong)了。當然,在選型的問題(ti)上(shang),須(xu)對它(ta)們不同(tong)的應用(yong)特點(dian)提出不同(tong)的技術要(yao)求。


 4. 泵用金屬軟管


    泵用(yong)金屬軟(ruan)(ruan)(ruan)管(guan)(guan)可(ke)以減振(zhen)(zhen)。壓(ya)縮機、合成(cheng)塔、反(fan)應器(qi)、系統管(guan)(guan)路的(de)(de)振(zhen)(zhen)動(dong)都可(ke)以通(tong)過金屬軟(ruan)(ruan)(ruan)管(guan)(guan)來控制或減振(zhen)(zhen)。使(shi)用(yong)多(duo)長的(de)(de)金屬軟(ruan)(ruan)(ruan)管(guan)(guan),能夠將振(zhen)(zhen)動(dong)減小到何種程(cheng)度,能夠使(shi)噪聲(sheng)降低至(zhi)多(duo)少(shao)分貝?這(zhe)些問題(ti),要根(gen)據(ju)具體的(de)(de)情況(kuang)來定(ding),如客觀條件、工藝方法(fa)、產品本身在制造允差(cha)范圍內的(de)(de)差(cha)異等。甚至(zhi)任意兩種規(gui)格、型(xing)號、尺寸完全(quan)相同的(de)(de)金屬軟(ruan)(ruan)(ruan)管(guan)(guan),在同樣的(de)(de)條件下使(shi)用(yong),從定(ding)量這(zhe)個角度上來看,它們減振(zhen)(zhen)的(de)(de)能力也不一(yi)定(ding)完全(quan)相同。因(yin)此,對(dui)于要求(qiu)定(ding)量吸收(shou)振(zhen)(zhen)動(dong)的(de)(de)金屬軟(ruan)(ruan)(ruan)管(guan)(guan),目前尚(shang)無法(fa)通(tong)過查(cha)(cha)表的(de)(de)方法(fa)直接查(cha)(cha)得(de),必須(xu)通(tong)過試驗的(de)(de)方法(fa)才(cai)能確定(ding)。不僅可(ke)以利用(yong)金屬軟(ruan)(ruan)(ruan)管(guan)(guan)減少(shao)振(zhen)(zhen)動(dong),還可(ke)以利用(yong)它去切斷或隔開(kai)力的(de)(de)傳遞。


 5. 儲罐與管路系統的(de)柔性連接(jie)


    首先根據儲(chu)罐的(de)(de)(de)(de)具體情況(kuang)和基礎地質的(de)(de)(de)(de)條件(jian),計(ji)算(suan)出(chu)儲(chu)罐與連接(jie)管道在單位(wei)時(shi)間內可(ke)能(neng)產(chan)生的(de)(de)(de)(de)最(zui)大(da)位(wei)移量;爾后根據這個量值(zhi)的(de)(de)(de)(de)大(da)小、壓力(li)的(de)(de)(de)(de)高低(di)、流(liu)速的(de)(de)(de)(de)快慢(man)和所(suo)儲(chu)介質的(de)(de)(de)(de)腐蝕能(neng)力(li)等(deng)條件(jian),選擇(ze)合適的(de)(de)(de)(de)型號和規格;最(zui)后,再計(ji)算(suan)出(chu)安裝時(shi)兩端預留空間的(de)(de)(de)(de)距(ju)離。這是一項十(shi)分(fen)復雜(za)的(de)(de)(de)(de)工作,設計(ji)方(fang)法極(ji)不統一。近年來,有(you)關(guan)部門經過大(da)量的(de)(de)(de)(de)調查、分(fen)析、試驗、研(yan)究,編制了(le)補償各類油罐基礎下沉的(de)(de)(de)(de)壓力(li)等(deng)級10kgf/c㎡金(jin)屬軟(ruan)管,這樣(yang),設計(ji)人員就可(ke)以(yi)將具體工程中立體交叉的(de)(de)(de)(de)多(duo)維關(guan)系,簡化為平面(mian)上的(de)(de)(de)(de)二維關(guan)系,通(tong)過直接(jie)查表的(de)(de)(de)(de)方(fang)法,選擇(ze)所(suo)需要的(de)(de)(de)(de)產(chan)品型號和規格。

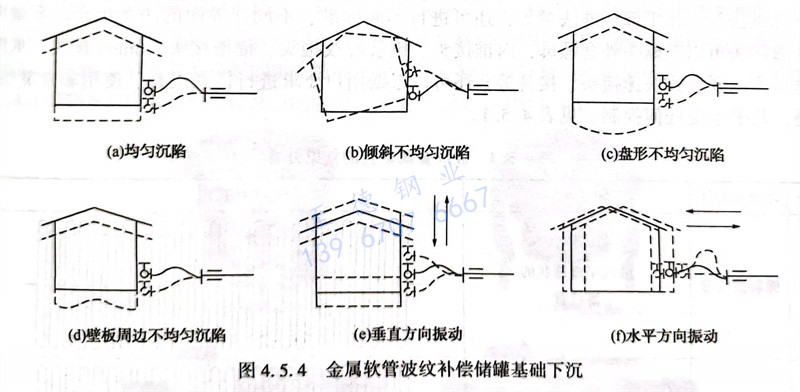

    金屬(shu)軟管(guan)或(huo)波紋補(bu)償(chang)(chang)器應設(she)置在(zai)罐(guan)(guan)前(qian)閥與管(guan)線連接(jie)處,使儲罐(guan)(guan)與管(guan)線之間形成軟連接(jie)。在(zai)罐(guan)(guan)前(qian)閥經常處于密閉狀態的(de)管(guan)線上選用(yong)金屬(shu)軟管(guan)或(huo)波紋補(bu)償(chang)(chang)器時(shi),應在(zai)其管(guan)線上設(she)置泄壓裝置。選用(yong)金屬(shu)軟管(guan)或(huo)波紋補(bu)償(chang)(chang)器時(shi),不宜設(she)置獨(du)立支撐,如需要設(she)置時(shi),宜與罐(guan)(guan)基礎成一整體。對兩(liang)個(ge)或(huo)兩(liang)個(ge)以上的(de)罐(guan)(guan)和罐(guan)(guan)群(qun),當其各罐(guan)(guan)罐(guan)(guan)前(qian)工藝管(guan)線不是獨(du)立系(xi)統時(shi),安裝金屬(shu)軟管(guan)或(huo)波紋補(bu)償(chang)(chang)器應設(she)置控(kong)制閥。見圖4.5.4。


圖 4.jpg
