不銹(xiu)鋼管道分支處補(bu)強方式(shi)(shi)的(de)選擇,一般是通過定(ding)性分析和定(ding)量計算(suan)相(xiang)結合的(de)方式(shi)(shi)來確(que)定(ding)。定(ding)量計算(suan)的(de)詳細講述見本書第三章中(zhong)支管連接形式(shi)(shi)的(de)選用(yong)與(yu)強度計算(suan)工(gong)程(cheng)應用(yong)。
1. 分支管(guan)(guan)(guan)連接(jie)方(fang)(fang)式的選(xuan)用(yong),主要根據管(guan)(guan)(guan)道的設(she)計(ji)溫度(du)、設(she)計(ji)壓(ya)力、腐蝕余量等設(she)計(ji)條件確定(ding)。分支的方(fang)(fang)法基(ji)本為兩種,對于低(di)壓(ya)大直徑管(guan)(guan)(guan)則(ze)直接(jie)把(ba)分支管(guan)(guan)(guan)焊(han)于主管(guan)(guan)(guan)上;其他多數(shu)是利用(yong)分支管(guan)(guan)(guan)件進行分支。
①. 當(dang)從主(zhu)(zhu)管(guan)(guan)(guan)(guan)引出支(zhi)管(guan)(guan)(guan)(guan),支(zhi)管(guan)(guan)(guan)(guan)直徑(jing)(jing)與主(zhu)(zhu)管(guan)(guan)(guan)(guan)直徑(jing)(jing)的比(bi)值大(da)于(yu)等(deng)(deng)于(yu)0.5時(shi),采(cai)用(yong)(yong)異徑(jing)(jing)三(san)通或等(deng)(deng)徑(jing)(jing)三(san)通;當(dang)主(zhu)(zhu)支(zhi)管(guan)(guan)(guan)(guan)為等(deng)(deng)徑(jing)(jing)時(shi),應(ying)采(cai)用(yong)(yong)三(san)通。GB 50316規定:公稱壓力大(da)于(yu)或等(deng)(deng)于(yu)10MPa的管(guan)(guan)(guan)(guan)道,主(zhu)(zhu)支(zhi)管(guan)(guan)(guan)(guan)為異徑(jing)(jing)時(shi),不宜(yi)采(cai)用(yong)(yong)焊接(jie)支(zhi)管(guan)(guan)(guan)(guan),宜(yi)采(cai)用(yong)(yong)三(san)通或在主(zhu)(zhu)管(guan)(guan)(guan)(guan)上開孔并焊接(jie)支(zhi)管(guan)(guan)(guan)(guan)臺。當(dang)主(zhu)(zhu)管(guan)(guan)(guan)(guan)直徑(jing)(jing)大(da)于(yu)DN65而支(zhi)管(guan)(guan)(guan)(guan)直徑(jing)(jing)為DN40和以(yi)下時(shi),根據設計壓力的大(da)小,采(cai)用(yong)(yong)支(zhi)管(guan)(guan)(guan)(guan)臺或半管(guan)(guan)(guan)(guan)接(jie)頭。
有(you)的規范規定(ding),一(yi)般(ban)主(zhu)管尺(chi)寸(cun)的一(yi)半(ban)并降(jiang)低(di)兩個尺(chi)寸(cun)系列,就沒有(you)三通(tong)(tong)可(ke)供使用(yong)了,如(ru)主(zhu)管為12”,標準三通(tong)(tong)一(yi)般(ban)可(ke)做到5"(不常用(yong)的口徑),再低(di)就沒有(you)三通(tong)(tong)可(ke)供選(xuan)用(yong)了。
②. 普通無腐(fu)蝕性的(de)(de)(de)低(di)溫介(jie)質(如LNG),在中、低(di)壓條(tiao)件下(xia)(一般不大(da)于9MPa),小尺寸的(de)(de)(de)分支(zhi)(≤2”),選(xuan)用半管接(jie)頭(half coupling),在高(gao)壓條(tiao)件下(xia)(一般大(da)于9MPa),小尺寸的(de)(de)(de)分支(zhi)(≤2")選(xuan)用對焊(han)支(zhi)管座(weldolet)。
③. 普通無腐蝕性的低溫介質(如LNG),在(zai)中、低壓條件下(一般<6MPa),大尺寸(cun)的分(fen)支(>2”),選用(yong)(yong)補強(qiang)板連(lian)接(reinforcing pad);在(zai)高壓條件下(一般大于6MPa),大尺寸(cun)的分(fen)支(>2”)選用(yong)(yong)對(dui)焊支管座(Weldolet)。
④. 等級表中低溫管(guan)(guan)道(dao)的分支形式(shi)主(zhu)要包括標準(zhun)三通、半(ban)管(guan)(guan)接頭(tou)、對焊支管(guan)(guan)座、補強(qiang)板連(lian)接、直(zhi)接開口(較(jiao)少)等形式(shi)。
⑤. 其他工況支管連接方式的選(xuan)用(yong):
a. 主管(guan)(guan)直(zhi)徑小于(yu)DN50時(shi),支(zhi)管(guan)(guan)小于(yu)主管(guan)(guan),則用異(yi)徑三通(tong)或等(deng)徑三通(tong)加異(yi)徑短管(guan)(guan)。
b. 設計(ji)(ji)壓力等(deng)于(yu)或大于(yu)2.0MPa、設計(ji)(ji)溫(wen)度(du)超過250℃以及支(zhi)管與主管公(gong)稱(cheng)直(zhi)徑(jing)(jing)之(zhi)比大于(yu)0.8,或承受機(ji)械振動(dong)、壓力脈動(dong)和溫(wen)度(du)急劇變化(hua)的(de)管道分支(zhi),應采(cai)用等(deng)徑(jing)(jing)異徑(jing)(jing)三(san)通(tong)(tong);公(gong)稱(cheng)直(zhi)徑(jing)(jing)小于(yu)或等(deng)于(yu)40mm的(de)管道,應采(cai)用承插焊(或螺(luo)紋)鍛制(zhi)三(san)通(tong)(tong);公(gong)稱(cheng)直(zhi)徑(jing)(jing)等(deng)于(yu)或大于(yu)50mm的(de)管道,應采(cai)用對(dui)(dui)焊三(san)通(tong)(tong)、對(dui)(dui)焊加強管接頭(對(dui)(dui)焊支(zhi)管臺)或嵌入(ru)式(shi)(鞍形)支(zhi)管接頭。
c. 支(zhi)(zhi)(zhi)管通過加強管接(jie)頭(支(zhi)(zhi)(zhi)管臺(tai)(tai))與主(zhu)(zhu)管連(lian)接(jie)是指將(jiang)一個(ge)螺(luo)紋、承(cheng)插(cha)焊或對(dui)焊的(de)管接(jie)頭或半管接(jie)頭(支(zhi)(zhi)(zhi)管臺(tai)(tai))直接(jie)焊于(yu)主(zhu)(zhu)管上而制成(cheng),螺(luo)紋、承(cheng)插(cha)焊支(zhi)(zhi)(zhi)管臺(tai)(tai)用于(yu)直徑(jing)≤DN40(NPS1 1/2)的(de)支(zhi)(zhi)(zhi)管連(lian)接(jie)。螺(luo)紋、承(cheng)插(cha)焊支(zhi)(zhi)(zhi)管臺(tai)(tai)在任何情(qing)況下(xia)其額定等級應大于(yu)等于(yu)2000lb。
d. 其他支(zhi)管(guan)(guan)連(lian)接可用(yong)直接焊接,但必須經校核(he)后(hou)明確(que)是否增加補強。直接焊接在主管(guan)(guan)上的(de)(de)支(zhi)管(guan)(guan)連(lian)接,不宜用(yong)于有機械振(zhen)動、壓力脈動和溫(wen)度急劇(ju)變(bian)化的(de)(de)部位(wei)及設計溫(wen)度超過425℃的(de)(de)管(guan)(guan)道,當(dang)支(zhi)管(guan)(guan)連(lian)接處承受由于支(zhi)管(guan)(guan)熱變(bian)形,外(wai)荷載(zai)及支(zhi)架(jia)位(wei)移等引起的(de)(de)應(ying)力時,應(ying)對(dui)附加荷載(zai)在支(zhi)管(guan)(guan)連(lian)接處產生的(de)(de)影響進行分析并采取必要的(de)(de)加強措施。
⑥. 依據管道等級中已經(jing)確定的法蘭(lan)壓力(li)等級或公(gong)稱壓力(li)來選用支(zhi)管連(lian)接件。
一般(ban),當(dang)法蘭的公稱壓(ya)力(li)(li)公稱壓(ya)力(li)(li)≤2.5MPa(磅(bang)級系(xi)列≤150lb)時,綜合(he)考慮其他工況后,支(zhi)(zhi)管可直接(jie)焊接(jie)在(zai)主管上(shang);當(dang)公稱壓(ya)力(li)(li)≥4.0MPa(磅(bang)級系(xi)列公稱壓(ya)力(li)(li)≥300lb)時,則根據主管支(zhi)(zhi)管公稱直徑的不(bu)同按(an)對焊三(san)通、對焊加強管接(jie)頭、承(cheng)插焊或(huo)螺紋(wen)連(lian)接(jie)三(san)通、承(cheng)插焊或(huo)螺紋(wen)加強管接(jie)頭的順序選用。
2. 管件壁厚
在確(que)定(ding)支管(guan)連(lian)接(jie)件(jian)(jian)的(de)管(guan)子(zi)(zi)(zi)表號(hao)(hao)時(shi)(shi),應根據管(guan)子(zi)(zi)(zi)與管(guan)件(jian)(jian)等強度的(de)原則以及管(guan)件(jian)(jian)與管(guan)子(zi)(zi)(zi)連(lian)接(jie)方式而定(ding)。例(li)如,當(dang)管(guan)子(zi)(zi)(zi)與管(guan)件(jian)(jian)采用(yong)對(dui)焊(han)連(lian)接(jie)時(shi)(shi),管(guan)子(zi)(zi)(zi)與管(guan)件(jian)(jian)的(de)管(guan)子(zi)(zi)(zi)表號(hao)(hao)應一致;而當(dang)管(guan)子(zi)(zi)(zi)與管(guan)件(jian)(jian)采用(yong)承(cheng)插焊(han)或螺紋(wen)連(lian)接(jie)時(shi)(shi),標準的(de)承(cheng)插焊(han)和(he)螺紋(wen)管(guan)件(jian)(jian)的(de)管(guan)子(zi)(zi)(zi)表號(hao)(hao)只有Sch80、Sch60、XXS,最(zui)低的(de)管(guan)子(zi)(zi)(zi)表號(hao)(hao)就(jiu)是(shi)Sch80,也就(jiu)是(shi)說(shuo)只要(yao)當(dang)承(cheng)插焊(han)或螺紋(wen)管(guan)件(jian)(jian)所連(lian)接(jie)的(de)管(guan)子(zi)(zi)(zi)表號(hao)(hao)不大于Sch80時(shi)(shi),承(cheng)插焊(han)或螺紋(wen)管(guan)件(jian)(jian)的(de)管(guan)子(zi)(zi)(zi)表號(hao)(hao)就(jiu)選Sch80。而當(dang)所連(lian)接(jie)的(de)管(guan)子(zi)(zi)(zi)表號(hao)(hao)大于Sch80時(shi)(shi),承(cheng)插焊(han)或螺紋(wen)管(guan)件(jian)(jian)的(de)管(guan)子(zi)(zi)(zi)表號(hao)(hao)就(jiu)選Sch60或XXS。
當對焊三(san)通主管(guan)(guan)、支管(guan)(guan)所(suo)(suo)連接(jie)的(de)管(guan)(guan)子(zi)的(de)管(guan)(guan)子(zi)表(biao)號不同(tong)時,應(ying)注意三(san)通主管(guan)(guan)、支管(guan)(guan)端部的(de)管(guan)(guan)子(zi)表(biao)號應(ying)分別與其所(suo)(suo)連接(jie)的(de)管(guan)(guan)子(zi)的(de)管(guan)(guan)子(zi)表(biao)號相同(tong),這樣(yang)就(jiu)非(fei)常(chang)方便管(guan)(guan)道施工(gong),管(guan)(guan)件不必現場再(zai)打坡(po)口(kou)。
3. 支(zhi)管直接(jie)焊于(yu)主(zhu)管的補強計算
GB/T 20801、SH/T 3059、GB 50316 等規范與ASME B31.3關(guan)于面(mian)積補強法的計算基本相同。

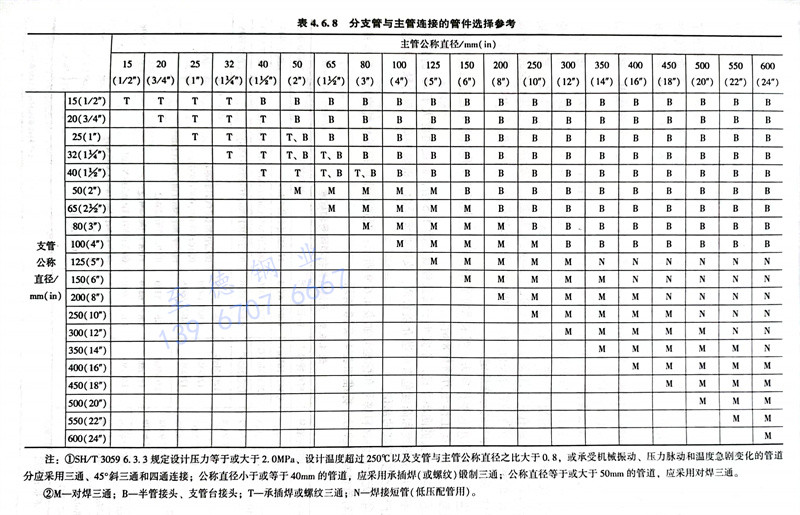

4. 分支管與(yu)主管連接的管件選擇參見表4.6.8。
