某裝置內主(zhu)管廊

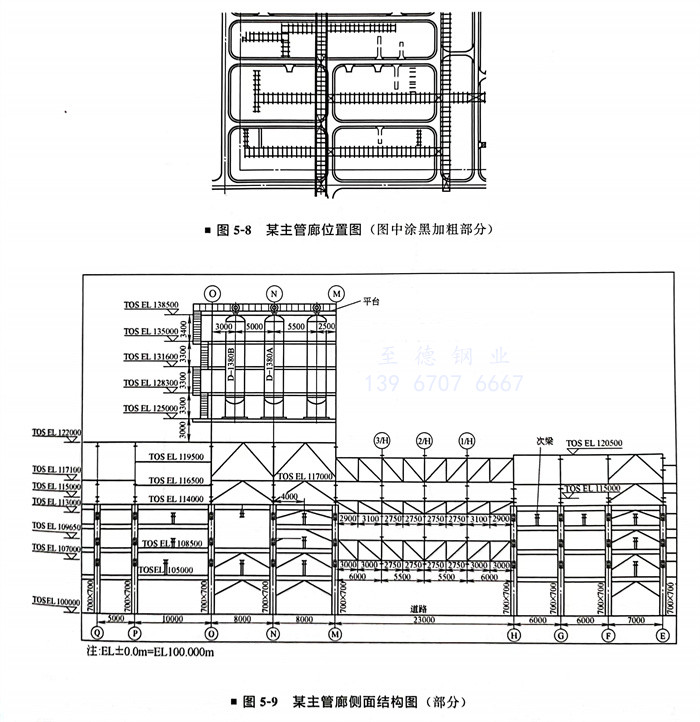

某(mou)裝(zhuang)置(zhi)(zhi)內(nei)主管(guan)(guan)(guan)(guan)廊(lang)側(ce)面(mian)圖(tu)，管(guan)(guan)(guan)(guan)廊(lang)主體總(zong)長203m，寬13m，頂層標高(gao)22m，其中管(guan)(guan)(guan)(guan)廊(lang)上設備(bei)框架最高(gao)處距地標高(gao)38m。主管(guan)(guan)(guan)(guan)廊(lang)大約布(bu)置(zhi)(zhi)了兩千多條管(guan)(guan)(guan)(guan)線。圖(tu)5-8加粗部分為主管(guan)(guan)(guan)(guan)廊(lang)在整個裝(zhuang)置(zhi)(zhi)區內(nei)的位(wei)置(zhi)(zhi)，圖(tu)5-9是一小段主管(guan)(guan)(guan)(guan)廊(lang)結(jie)構側(ce)面(mian)結(jie)構圖(tu)。
一些(xie)大、中(zhong)型工程項目(mu)中(zhong)，通常先(xian)根據(ju)工藝系統(tong)圖(tu)和(he)裝置規劃圖(tu)，對需要占用管(guan)(guan)(guan)廊(lang)的管(guan)(guan)(guan)線、儀表電氣槽架和(he)設備進(jin)行初步的布置研究(jiu)，綜合(he)考慮管(guan)(guan)(guan)廊(lang)的層數、層高和(he)預留裕量等(deng)因素，最終確定最小(xiao)管(guan)(guan)(guan)廊(lang)寬(kuan)(kuan)度。管(guan)(guan)(guan)廊(lang)橫(heng)斷(duan)面是兩個立柱的，寬(kuan)(kuan)度一般(ban)不(bu)超(chao)(chao)過10m，如(ru)果超(chao)(chao)過10m，管(guan)(guan)(guan)廊(lang)橫(heng)斷(duan)面宜(yi)采(cai)用三個立柱，如(ru)圖(tu)5-8中(zhong)涂黑加粗部分的立管(guan)(guan)(guan)廊(lang)。如(ru)果管(guan)(guan)(guan)廊(lang)上(shang)布置空(kong)(kong)冷(leng)(leng)器(qi)，管(guan)(guan)(guan)廊(lang)寬(kuan)(kuan)度需考慮空(kong)(kong)冷(leng)(leng)器(qi)管(guan)(guan)(guan)束長(chang)度，具體要求見本書空(kong)(kong)冷(leng)(leng)器(qi)布置設計(ji)章節詳述。

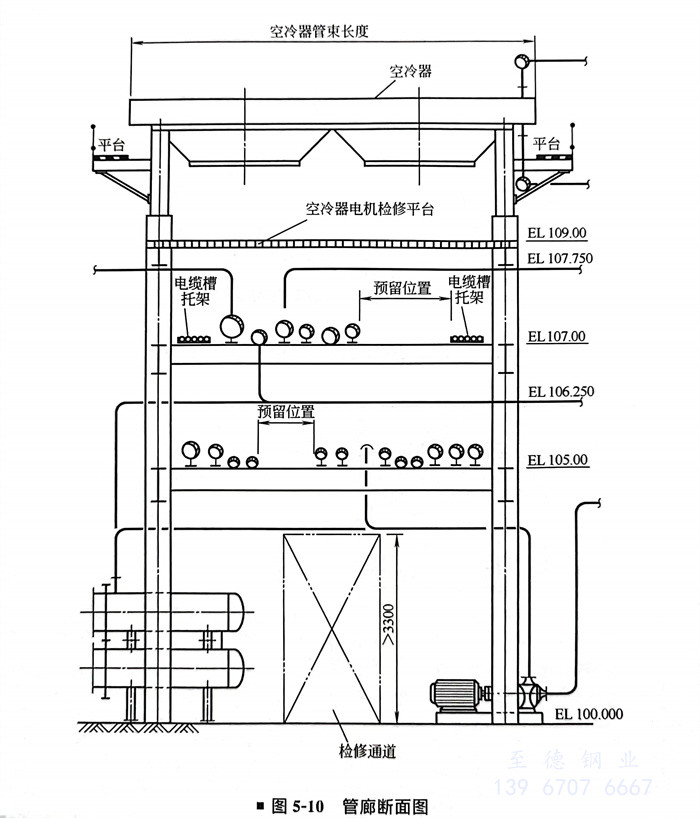

典(dian)型(xing)管廊斷面圖（圖5-10）
大型(xing)(xing)綜合管廊典型(xing)(xing)布(bu)置設計(ji)
石化裝(zhuang)置大(da)型綜合管廊(lang)不同于裝(zhuang)置小(xiao)管廊(lang)，設(she)計技術難度(du)及工作量常常是(shi)整(zheng)個工程裝(zhuang)置最(zui)大(da)的之一。
有(you)的裝(zhuang)置內大型綜合管(guan)廊(lang)橫(heng)斷面(mian)有(you)一百多根管(guan)線，平(ping)均口徑(jing)10＂左右(you)，管(guan)廊(lang)下面(mian)布(bu)置了(le)泵、臥罐、閥(fa)組、減(jian)溫減(jian)壓器(qi)(qi)、換熱器(qi)(qi)、分(fen)析(xi)小(xiao)屋等設(she)(she)備(bei)(bei)(bei)實施，管(guan)廊(lang)側面(mian)布(bu)置了(le)安全閥(fa)、消音器(qi)(qi)等設(she)(she)備(bei)(bei)(bei)，管(guan)廊(lang)頂部布(bu)置了(le)空冷器(qi)(qi)、立(li)式塔、安全閥(fa)、控制閥(fa)等設(she)(she)備(bei)(bei)(bei)。這種裝(zhuang)置內大型綜合管(guan)廊(lang)有(you)的設(she)(she)計到約(yue)15m寬、40m高(gao)。
有(you)的煉化(hua)(hua)一體(ti)化(hua)(hua)裝置(zhi)外大型綜合管(guan)廊(lang)橫(heng)斷面有(you)200～300根管(guan)線，有(you)的管(guan)廊(lang)寬度(du)達50m左(zuo)右、高度(du)達40m左(zuo)右。
大型綜合(he)管(guan)(guan)廊(lang)的(de)跨距(ju)(ju)有的(de)用(yong)(yong)9m，有的(de)用(yong)(yong)12m或18m。有的(de)全用(yong)(yong)混(hun)凝土(tu)的(de)，有的(de)全用(yong)(yong)鋼結(jie)構的(de)，有的(de)第1層(ceng)(ceng)用(yong)(yong)混(hun)凝土(tu)，以上層(ceng)(ceng)用(yong)(yong)的(de)是鋼結(jie)構。不同的(de)跨距(ju)(ju)、不同的(de)結(jie)構形式對管(guan)(guan)道設計程序(xu)和整(zheng)個工(gong)(gong)程項目的(de)造價、進度影響很大，具(ju)體見(jian)《工(gong)(gong)業管(guan)(guan)道配管(guan)(guan)設計與工(gong)(gong)程應用(yong)(yong)》一書(shu)的(de)詳述(shu)。
管廊頂部設(she)備布置設(she)計

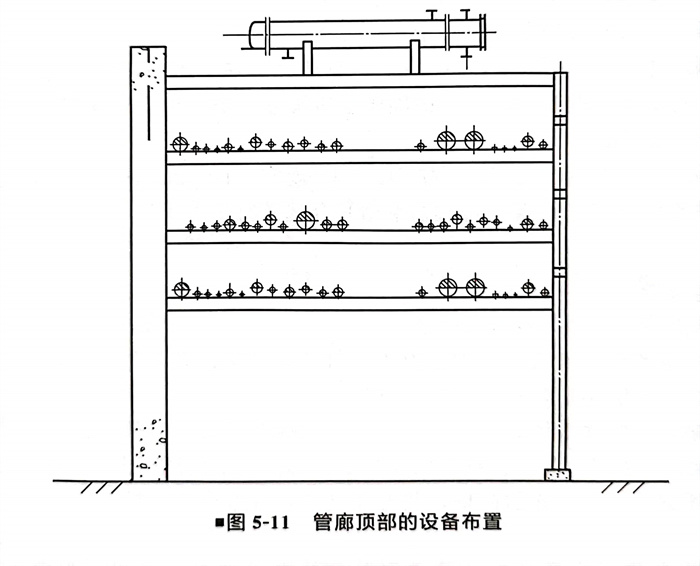

管廊頂部(bu)常布置空冷器(qi)、換熱器(qi)、立式(shi)設(she)備(bei)、安全閥等設(she)備(bei)。圖(tu)5-11是管廊頂部(bu)臥式(shi)設(she)備(bei)的(de)布置示意圖(tu)。有的(de)工程把(ba)約(yue)15m高的(de)干燥塔布置在了管廊頂部(bu)。
