一、塔與其關(guan)聯設備的布置要求
塔(ta)(ta)（Tower）與其(qi)關聯(lian)設(she)備(bei)如(ru)進料加(jia)熱(re)器，非明火加(jia)熱(re)的重沸器、塔(ta)(ta)頂冷凝冷卻器、回流罐、塔(ta)(ta)底抽(chou)出泵等，宜按工藝流程順序，在不違(wei)反防(fang)火規范的條件下，盡可能靠近(jin)布置(zhi)，必要時可形成(cheng)一個獨立(li)的操作(zuo)系(xi)統(tong)，這樣便于操作(zuo)管(guan)理。
二(er)、塔的布置方式
①. 單排(pai)(pai)布(bu)置：一(yi)(yi)般(ban)情況下較多(duo)采用單排(pai)(pai)布(bu)置的方式，管廊的一(yi)(yi)側有兩(liang)個(ge)或兩(liang)個(ge)以(yi)(yi)上的塔或立式容(rong)器時(shi)，一(yi)(yi)般(ban)中心線對(dui)齊(qi)(qi)，如兩(liang)個(ge)或兩(liang)個(ge)以(yi)(yi)上的塔設置聯合平臺時(shi)，可(ke)以(yi)(yi)中心線對(dui)齊(qi)(qi)，也可(ke)以(yi)(yi)一(yi)(yi)邊切線對(dui)齊(qi)(qi)。
②. 非單排布(bu)置(zhi)：對(dui)于(yu)直徑較(jiao)小本體較(jiao)高的塔，可(ke)以雙排布(bu)置(zhi)或成三角形(xing)布(bu)置(zhi)，這(zhe)樣，可(ke)以利用(yong)平臺將塔聯系在一起提高其穩定性(xing)，但(dan)應注(zhu)意平臺生根構件應采(cai)用(yong)可(ke)以滑(hua)動的導向節點以適應不(bu)同操(cao)作溫度的熱脹(zhang)影響。
③. 框(kuang)架(jia)(jia)式布置：對直徑(jing)DN≤1000mmm的塔還(huan)可(ke)以(yi)布置在框(kuang)架(jia)(jia)內或框(kuang)架(jia)(jia)的一邊，利用框(kuang)架(jia)(jia)提高其穩定性(xing)。
三、沿(yan)管廊布置的塔應考(kao)慮的要求(qiu)
①. 塔和管(guan)廊之間(jian)應布置管(guan)道(dao)，在背向(xiang)管(guan)廊的一側(ce)應設(she)置檢修通道(dao)和場地，塔的人(ren)孔、手(shou)孔朝(chao)向(xiang)檢修區一側(ce)。
②. 塔和管廊的間距。
a. 塔和管(guan)(guan)廊(lang)立(li)柱(zhu)之(zhi)間(jian)沒有布置(zhi)(zhi)泵(beng)時，塔外壁與(yu)管(guan)(guan)廊(lang)立(li)柱(zhu)之(zhi)間(jian)的距離，一般(ban)為(wei)3~5不宜小于3m，一般(ban)在此范圍(wei)內，設置(zhi)(zhi)調(diao)節閥組和排(pai)水管(guan)(guan)道與(yu)排(pai)水井等(deng)。國(guo)外某(mou)些(xie)公司的裝置(zhi)(zhi)設備布置(zhi)(zhi)中(zhong)塔與(yu)管(guan)(guan)廊(lang)立(li)柱(zhu)間(jian)距也有小于3m的。
b. 塔(ta)和(he)管廊立柱之(zhi)(zhi)間布置泵(beng)(beng)時，可能泵(beng)(beng)的驅動(dong)機仍在管廊內，泵(beng)(beng)的進出口或其中之(zhi)(zhi)一(yi)在管廊立柱外(wai)，這時泵(beng)(beng)的基礎與塔(ta)外(wai)壁的間距，應按泵(beng)(beng)的操作(zuo)、檢修(xiu)和(he)配(pei)管要求(qiu)確定，一(yi)般情況下，不(bu)宜小(xiao)于2.5m。
c. 兩塔之(zhi)間凈距(ju)不(bu)宜小于2.5m（按SH3011規定，HG 20546規定兩塔之(zhi)間最小凈距(ju)為(wei)2.4m），以(yi)便敷設管道(dao)和設置平臺。如采(cai)用(yong)聯合基礎時也可(ke)小于2.5m。
四、塔的(de)安(an)裝高(gao)度
塔的安裝高度應考(kao)慮以下(xia)各方(fang)面因(yin)素。
①. 對于(yu)利(li)用(yong)塔的內(nei)(nei)壓或(huo)塔內(nei)(nei)流體重力(li)將物料送(song)往其他設備和(he)管道(dao)時(shi)，應(ying)由(you)其內(nei)(nei)壓和(he)被送(song)往設備或(huo)管道(dao)的壓力(li)和(he)高度來確定(ding)塔的高度。
②. 對(dui)于用泵抽吸(xi)塔(ta)(ta)底液(ye)體時，應(ying)由(you)泵的(de)(de)需要汽蝕余量(liang)和吸(xi)入管(guan)道的(de)(de)壓力降(jiang)來(lai)確(que)定塔(ta)(ta)的(de)(de)高度。處于負(fu)壓狀(zhuang)態的(de)(de)塔(ta)(ta)，為了保證塔(ta)(ta)底泵的(de)(de)正常操作，最(zui)低液(ye)面應(ying)不(bu)低于10m。
③. 帶有非明火加熱的(de)重(zhong)沸(fei)器的(de)塔，其(qi)安裝高度，應(ying)按塔和(he)重(zhong)沸(fei)器之(zhi)間的(de)相互關系(xi)和(he)操作要求來確定(ding)。
④. 塔(ta)的安裝高(gao)度(du)還應滿足底部(bu)管道安裝和操作的要求，且(qie)其(qi)基(ji)礎面(mian)一般宜(yi)高(gao)出地面(mian)0.2m。
⑤. 對于成(cheng)組布置(zhi)的塔(ta)采用(yong)聯合平臺時(shi)，有時(shi)平臺標高(gao)取(qu)齊(qi)有困(kun)難，可以調(diao)整個別(bie)塔(ta)的安裝高(gao)度，便(bian)于平臺標高(gao)取(qu)齊(qi)。
五、重沸器的布置
①. 明火加(jia)熱的(de)重沸(fei)器與塔(ta)的(de)間距，應按防火規范中(zhong)加(jia)熱爐(lu)與塔(ta)的(de)間距要求(qiu)布(bu)置。
②. 用(yong)蒸汽或熱(re)載體(ti)加(jia)熱(re)的(de)(de)臥式重(zhong)沸器(qi)應靠(kao)近塔布(bu)置，并(bing)與塔維持一(yi)定高差（由(you)工藝設計確定），兩者之間的(de)(de)距離應滿足管道布(bu)置要(yao)求，重(zhong)沸器(qi)管束的(de)(de)一(yi)端應有檢修場地和(he)通道。
③. 立(li)式熱虹吸式重沸器宜用塔作為(wei)支承布(bu)置在塔側，并與塔維持(chi)一定(ding)高差（由工藝(yi)設計確定(ding)），其上方應留有足夠的檢修空(kong)間(jian)。
④. 一座塔具(ju)有多臺并(bing)聯的立式(shi)重沸器時(shi)，重沸器的位置和安裝高度，除與(yu)塔維(wei)持一定高差之(zhi)外(wai)，還應(ying)滿足布置進出口集合管的要(yao)求并(bing)便于(yu)操作和檢修。
六、塔(ta)布(bu)置的工(gong)程實例
小直徑塔和(he)框架的聯合(he)布置

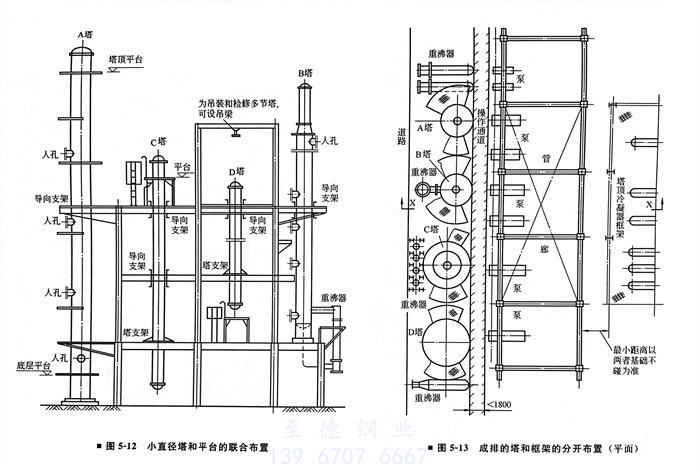

圖5-12所示為一組小(xiao)直徑塔(ta)和框架(jia)(jia)聯合布(bu)(bu)置(zhi)(zhi)。由于塔(ta)徑小(xiao)，一般靠近框架(jia)(jia)或在(zai)框架(jia)(jia)內布(bu)(bu)置(zhi)(zhi)，便(bian)于設(she)導向支(zhi)架(jia)(jia)以增加塔(ta)的(de)穩(wen)定(ding)性。B塔(ta)布(bu)(bu)置(zhi)(zhi)在(zai)框架(jia)(jia)的(de)外(wai)側(ce)，有利于塔(ta)頂冷凝器的(de)安裝(zhuang)和檢修，并可利用框架(jia)(jia)設(she)置(zhi)(zhi)重沸(fei)器支(zhi)架(jia)(jia)。D塔(ta)是分節塔(ta)，布(bu)(bu)置(zhi)(zhi)在(zai)框架(jia)(jia)內。在(zai)塔(ta)上(shang)方設(she)置(zhi)(zhi)吊(diao)梁(liang)，便(bian)于安裝(zhuang)和檢修。除框架(jia)(jia)樓(lou)面外(wai)，根據(ju)需要(yao)在(zai)塔(ta)頂和塔(ta)底設(she)了操作平(ping)臺。
成排的塔(ta)和框架的分(fen)開布置

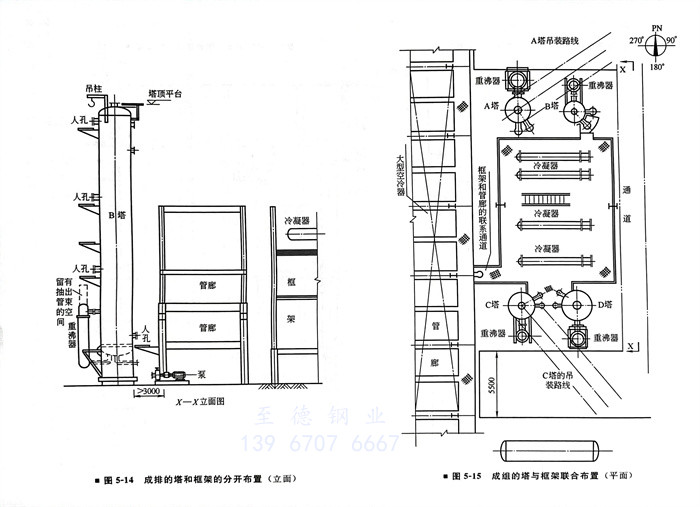

圖5-13、圖5-14所(suo)示為成排的(de)塔(ta)(ta)(ta)和(he)框架(jia)分開布(bu)(bu)置(zhi)。塔(ta)(ta)(ta)組(zu)合(he)框架(jia)之間設置(zhi)管(guan)(guan)(guan)廊，四個塔(ta)(ta)(ta)按塔(ta)(ta)(ta)外壁成一(yi)線成排布(bu)(bu)置(zhi)。塔(ta)(ta)(ta)的(de)回流泵、進料(liao)泵布(bu)(bu)置(zhi)在(zai)管(guan)(guan)(guan)廊下靠近塔(ta)(ta)(ta)一(yi)側。塔(ta)(ta)(ta)頂(ding)冷(leng)凝(ning)器和(he)回流罐等布(bu)(bu)置(zhi)在(zai)框架(jia)上，聯系管(guan)(guan)(guan)道可(ke)利用管(guan)(guan)(guan)廊或管(guan)(guan)(guan)廊頂(ding)部加設支架(jia)支承(cheng)。圖5-13中包含了重沸器的(de)三種支承(cheng)方式。
成組(zu)的塔與框架(jia)聯合布(bu)置
圖(tu)5-15、圖(tu)5-16所示為(wei)成(cheng)組(zu)的塔(ta)(ta)與框架聯合布(bu)置(zhi)。框架和塔(ta)(ta)均(jun)布(bu)置(zhi)在管廊的一(yi)側，A塔(ta)(ta)、B塔(ta)(ta)和C塔(ta)(ta)、D塔(ta)(ta)為(wei)兩組(zu)塔(ta)(ta)，分別布(bu)置(zhi)在框架的南北(bei)兩側，每組(zu)塔(ta)(ta)外壁取齊(qi)布(bu)置(zhi)，并留有檢修(xiu)空地(di)，框架東側留有供吊車進出的通道，以便吊裝框架上的設備。塔(ta)(ta)平臺與相鄰框架平臺相連，便于操作與維修(xiu)。圖(tu)5-15、圖(tu)5-16中包含(han)了重沸器的兩種支(zhi)承方式。
某(mou)塔(ta)群的布置（圖(tu)5-17）
