除了標準規范規定的罐(guan)區布置(zhi)設計要求以外,還(huan)有以下(xia)一些必要的注意事項。
①. 罐(guan)區布置設計(ji)的分組應(ying)充分滿足工藝流程(cheng)和總圖的要(yao)求。儲罐(guan)區一(yi)般應(ying)單獨(du)成區布置。
②. 冷(leng)凍(dong)(dong)或非冷(leng)凍(dong)(dong)液化石油氣球罐應(ying)布置在(zai)通風良好的區域。
③. 球罐(guan)低點至(zhi)地面的(de)高(gao)度(du),一般至(zhi)少需(xu)要1.5m,以保持球罐(guan)周圍良好的(de)通風性(xing)。球罐(guan)底(di)部(bu)出(chu)口高(gao)度(du)應充分(fen)滿足(zu)與之相關(guan)泵的(de)凈正吸入(ru)壓(ya)頭(NPSH)要求(qiu)。
④. 常(chang)壓儲罐(guan)基礎(chu)頂面(mian)標高可設計為1.0m左右,且應(ying)同(tong)時(shi)滿足罐(guan)前支管線(xian)安裝尺寸的(de)需要,還(huan)應(ying)滿足與之相關的(de)泵吸入高度的(de)要求。
⑤. 原(yuan)料罐(guan)區(qu)和中間原(yuan)料罐(guan)區(qu)的(de)位置,應盡量(liang)靠近與(yu)之相關的(de)生產裝(zhuang)置,以便使罐(guan)區(qu)至生產裝(zhuang)置原(yuan)料泵的(de)入口管線盡量(liang)縮短,減少摩阻損失。
⑥. 成(cheng)(cheng)品罐區的位置,應(ying)(ying)盡量靠近(jin)裝油設施,如(ru)果是輸(shu)油管線外(wai)運時,則成(cheng)(cheng)品罐區應(ying)(ying)盡量靠近(jin)外(wai)輸(shu)管線的首站(zhan),以便(bian)及時滿足成(cheng)(cheng)品外(wai)運的要求(qiu)。
⑦. 化工(gong)產品(pin)儲罐區(qu),宜(yi)靠近卸車設施布置。大型(xing)煉化一體化工(gong)程(cheng),在(zai)滿足防(fang)火規范(fan)基礎上,化工(gong)產品(pin)儲罐區(qu)宜(yi)距離(li)乙烯(xi)裝(zhuang)(zhuang)置盡量近,因這兩個裝(zhuang)(zhuang)置的管線數量最密集。
⑧. 添加(jia)劑類(lei)罐(guan)區,宜(yi)靠近使用添加(jia)劑的(de)設(she)施布置,如(ru)潤滑油用添加(jia)劑等。
⑨. 開工用油(you)及(ji)污(wu)油(you)罐(guan)區,宜布置(zhi)在可(ke)以處理污(wu)油(you)的生產裝(zhuang)(zhuang)置(zhi)附(fu)近(jin),如(ru)常壓蒸(zheng)餾裝(zhuang)(zhuang)置(zhi)和催化裝(zhuang)(zhuang)置(zhi)等,以便(bian)將回收(shou)的污(wu)油(you)集中后及(ji)時處理再生。
⑩. 石油(you)化(hua)工企(qi)業和多數石油(you)庫(ku)企(qi)業附屬油(you)庫(ku),均采用地(di)(di)上鋼制儲罐,它與地(di)(di)下(xia)、半地(di)(di)下(xia)鋼罐比(bi)較,具(ju)有占地(di)(di)面積少、投資(zi)少、施工方便、操作及(ji)維修也(ye)方便靈活等優點。
?. 見GB50351等標準規范規定(ding):地(di)上式(shi)儲(chu)(chu)罐(guan)不能與半地(di)下式(shi)、地(di)下式(shi)儲(chu)(chu)罐(guan)布(bu)(bu)置在(zai)同一(yi)組內(nei);沸(fei)溢性(xing)與非沸(fei)溢性(xing)液(ye)(ye)體(ti)(ti)儲(chu)(chu)罐(guan)不能布(bu)(bu)置在(zai)同一(yi)組內(nei);有毒液(ye)(ye)體(ti)(ti)的(de)儲(chu)(chu)罐(guan)不能與無毒性(xing)液(ye)(ye)體(ti)(ti)儲(chu)(chu)罐(guan)布(bu)(bu)置在(zai)同一(yi)組內(nei);腐蝕性(xing)較(jiao)強(qiang)液(ye)(ye)體(ti)(ti)的(de)儲(chu)(chu)罐(guan)不宜與其(qi)他液(ye)(ye)體(ti)(ti)儲(chu)(chu)罐(guan)布(bu)(bu)置在(zai)同一(yi)組內(nei)。
?. 單(dan)(dan)排布置(zhi)的儲罐,當平(ping)臺(tai)單(dan)(dan)獨布置(zhi)時(shi),宜中心線對(dui)齊(qi)(qi),當平(ping)臺(tai)聯合布置(zhi)時(shi),可切(qie)線對(dui)齊(qi)(qi)布置(zhi)。
?. 同一罐區(qu),儲(chu)存(cun)黏度較大介(jie)質的(de)儲(chu)罐及蒸氣壓(ya)較高的(de)介(jie)質儲(chu)罐,應盡(jin)量地布置在罐區(qu)距相關泵(beng)房(fang)較近的(de)一端,以盡(jin)量滿足泵(beng)吸入條件的(de)要求(qiu)。
?. 罐區中有重(zhong)油掃(sao)線(xian)(xian)罐時,應將重(zhong)油掃(sao)線(xian)(xian)罐布置在重(zhong)油管線(xian)(xian)末(mo)端,以便能將重(zhong)油管線(xian)(xian)吹掃(sao)干凈,并使(shi)罐區保持整(zheng)潔,方(fang)便罐區的操作(zuo)和使(shi)用。
?. 儲罐的(de)進出油(you)管徑(jing)較(jiao)大或連接管線較(jiao)多(duo)的(de)儲罐,盡可能地布置在罐區管線進出口處(chu),以縮短管線長度,減少投資。
?. 一個(ge)罐(guan)(guan)組內的(de)(de)(de)兩(liang)(liang)排儲(chu)罐(guan)(guan)之(zhi)間是(shi)布(bu)置(zhi)罐(guan)(guan)區(qu)管(guan)線(xian)帶及與罐(guan)(guan)相接的(de)(de)(de)支管(guan)線(xian)的(de)(de)(de)空間,兩(liang)(liang)排儲(chu)罐(guan)(guan)之(zhi)間的(de)(de)(de)凈距,還應該同時(shi)滿足管(guan)線(xian)帶及支管(guan)線(xian)安裝尺寸的(de)(de)(de)要求。罐(guan)(guan)區(qu)中兩(liang)(liang)排儲(chu)罐(guan)(guan)之(zhi)間若有管(guan)線(xian)連(lian)接時(shi),兩(liang)(liang)排之(zhi)間相對應的(de)(de)(de)兩(liang)(liang)個(ge)儲(chu)罐(guan)(guan)的(de)(de)(de)中心線(xian)可錯開(kai)0.5~1.0m布(bu)置(zhi),也可采用(yong)管(guan)道錯開(kai),以避免支管(guan)線(xian)與主管(guan)線(xian)出現十字(zi)形(xing)或四通連(lian)接。
?. 儲罐(guan)周圍(wei)應設(she)有洗眼器及安全噴淋等防護設(she)施(shi)。
罐(guan)區布(bu)置(zhi)的工(gong)程實例
工(gong)程實例一

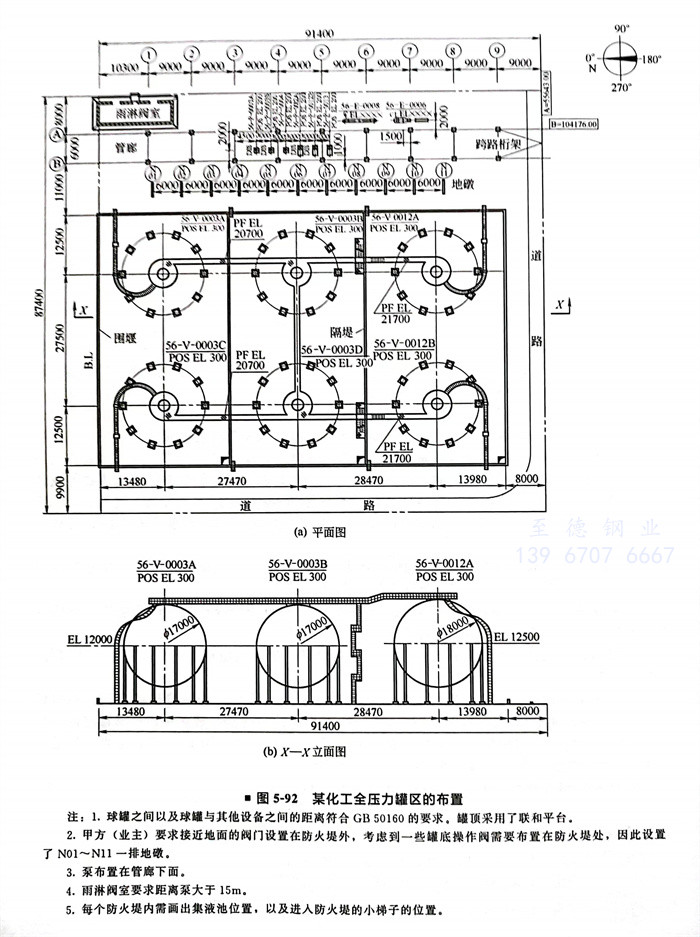

某化工全壓力罐區的布置(圖5-92)
工(gong)程實例二

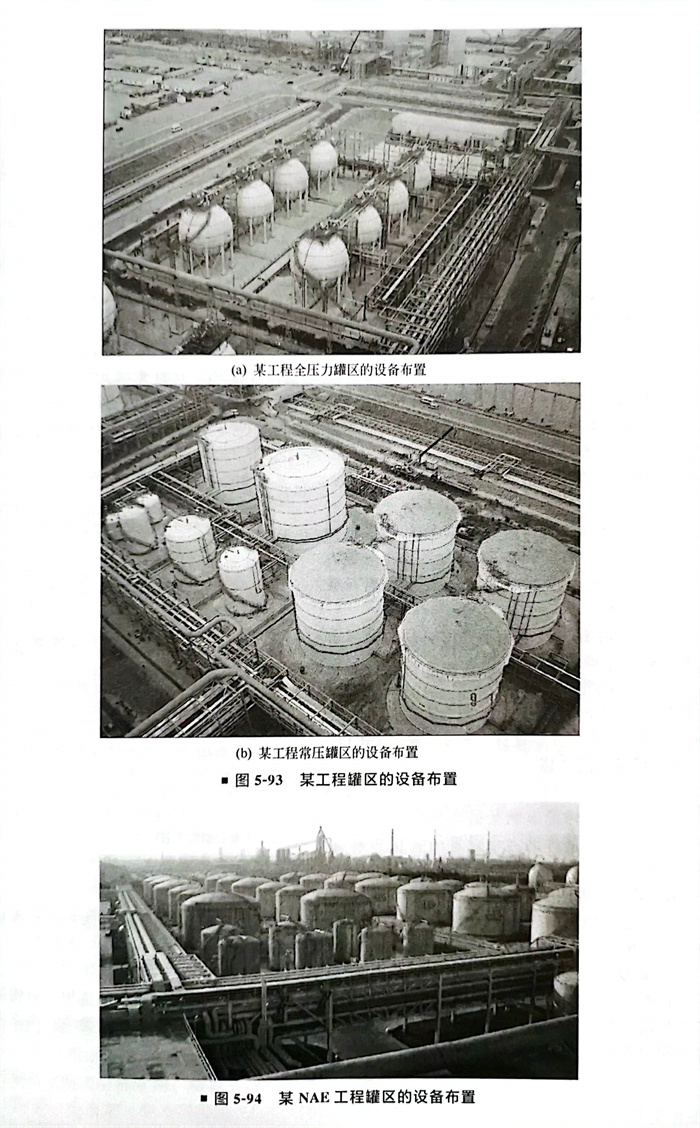

某(mou)工程罐區的設備布置(zhi)(圖5-93)
工程(cheng)實例三(san)
某NAE工程罐區的(de)設備布置(圖5-94)
