一、建筑物的(de)一般要(yao)求
1. 裝置(zhi)內建筑物(wu)的(de)類型
①. 生產廠(chang)房(fang)(fang):包括各種(zhong)需(xu)要在室(shi)內(nei)操作的廠(chang)房(fang)(fang)如泵房(fang)(fang)、壓縮機房(fang)(fang)及合成纖(xian)維裝(zhuang)置的酯化聚合廠(chang)房(fang)(fang)、抽(chou)絲與(yu)后加工廠(chang)房(fang)(fang)等。
②. 控制室和(he)輔(fu)助(zhu)生產廠(chang)(chang)房:輔(fu)助(zhu)生產廠(chang)(chang)房包括(kuo)變、配電室及化(hua)驗室、維修(xiu)間、倉庫(ku)等。
③. 非生產(chan)廠房:如辦公室(shi)(shi)、值班室(shi)(shi)、更衣(yi)室(shi)(shi)、浴(yu)室(shi)(shi)、廁所等。
2. 建筑統一模數
建(jian)筑(zhu)物的跨度、柱距(ju)、層高等除有(you)特殊要(yao)求者外,一般可按照(zhao)建(jian)筑(zhu)統一模(mo)數設(she)計,也(ye)可根據實(shi)際(ji)情(qing)況不按模(mo)數設(she)計。常用(yong)模(mo)數如下。
①. 跨度(du):6.0m、7.5m、9.0m、10.5m、12.0m、15.0m、18.0m、21m
②. 柱(zhu)距(ju):4.0m、6.0m、9.0m、12.0m。鋼筋混凝土結構廠房柱(zhu)距(ju)多用6m。
3. 廠房高度

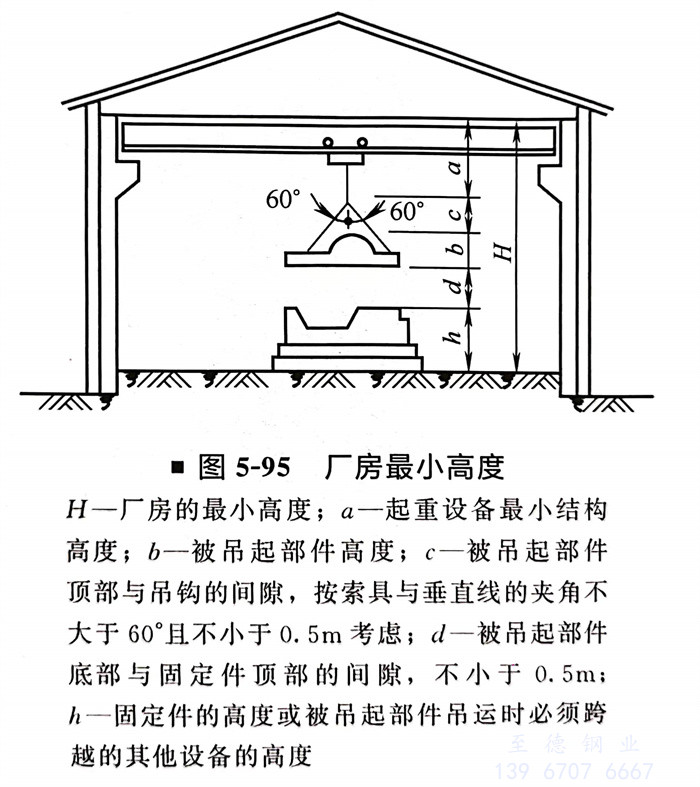

廠房(fang)高(gao)度主要根據設備(bei)(bei)吊裝所需空(kong)間和設備(bei)(bei)進、出口管道標高(gao)確(que)定。對于有固定式(shi)起重設備(bei)(bei)廠房(fang)的(de)高(gao)度H參(can)照圖5-95。
4.廠房(fang)的(de)門
①. 廠房(fang)出(chu)、入口應便于操作(zuo)人員通行,并至少應有一個門能使房(fang)內設備的最(zui)大檢修部件出(chu)入。但可(ke)不考慮安裝(zhuang)在房(fang)內的大型設備如容器的進出(chu)。一般此類設備是在吊裝(zhuang)以后再行砌墻封閉廠房(fang)的。
②. 檢(jian)修時有可能進入(ru)車(che)輛時,門(men)的寬度和高度應能使車(che)輛方(fang)便地通(tong)過(guo)。
③. 安全疏散出(chu)口應向(xiang)外開啟(qi),有可(ke)燃介質設(she)備廠(chang)房(fang)的疏散出(chu)口不(bu)應少(shao)于兩個,但(dan)面積(ji)小于60㎡的乙B、丙類介質設(she)備廠(chang)房(fang)可(ke)只設(she)一個出(chu)口。
5. 吊(diao)裝孔的位置(zhi)
在兩層(ceng)和(he)兩層(ceng)以(yi)上(shang)的生產廠(chang)房(fang)內(nei)布置(zhi)設(she)備時,應使廠(chang)房(fang)結構(gou)能夠滿(man)足設(she)備整體吊裝(zhuang)要求。并應按設(she)備檢(jian)修部件的大小設(she)置(zhi)吊裝(zhuang)孔和(he)通(tong)道。吊裝(zhuang)孔的位(wei)置(zhi)應設(she)在出入口附近(jin)或(huo)便于搬運的地方(fang)。
6. 建(jian)筑(zhu)物內地(di)面高度(du)
一般室內地(di)面高出室外地(di)面不小于200mm。在(zai)有(you)可(ke)能(neng)產(chan)生易(yi)(yi)燃易(yi)(yi)爆氣體(ti)的裝置內控制(zhi)室和變、配電室,室內地(di)面應比室外地(di)面高出600mm。
7. 建(jian)筑物的屋頂要(yao)求
在(zai)辦公(gong)室或學習會議室需要在(zai)屋(wu)內頂板(ban)上安裝吊(diao)式電風扇時(shi),屋(wu)面板(ban)的選用,應(ying)(ying)能適(shi)應(ying)(ying)安裝吊(diao)扇的要求(qiu)。經驗(yan)證明,如(ru)果在(zai)屋(wu)面板(ban)的選用時(shi),沒有注意安裝吊(diao)扇的要求(qiu),往(wang)往(wang)出現吊(diao)扇的位置不(bu)恰當,不(bu)能設在(zai)合適(shi)位置。
二、建筑(zhu)物的(de)防火要(yao)求
①. 根據防火(huo)(huo)規范,同一房(fang)(fang)間(jian)內,布置有不(bu)(bu)同火(huo)(huo)災危(wei)(wei)(wei)險(xian)性(xing)類(lei)別(bie)(bie)的(de)(de)設備(bei)(bei),房(fang)(fang)間(jian)的(de)(de)火(huo)(huo)災危(wei)(wei)(wei)險(xian)性(xing)類(lei)別(bie)(bie)按(an)其中火(huo)(huo)災危(wei)(wei)(wei)險(xian)性(xing)類(lei)別(bie)(bie)最高的(de)(de)設備(bei)(bei)確(que)定(ding)。但火(huo)(huo)災危(wei)(wei)(wei)險(xian)性(xing)大的(de)(de)設備(bei)(bei)所占面積比例(li)小于5%,且(qie)發生事故時,不(bu)(bu)足(zu)以蔓延(yan)到(dao)其他部位或采取(qu)防火(huo)(huo)措(cuo)施能防止火(huo)(huo)災蔓延(yan)時,可按(an)火(huo)(huo)災危(wei)(wei)(wei)險(xian)性(xing)類(lei)別(bie)(bie)較低(di)的(de)(de)設備(bei)(bei)確(que)定(ding)。
②. 同(tong)(tong)一建筑物內(nei),布置(zhi)有不同(tong)(tong)火災危(wei)險性類別的房(fang)間(jian),其中(zhong)間(jian)隔墻應為防火墻。
③. 同一建筑(zhu)物內,應將(jiang)人(ren)員集中的房間(jian)布(bu)置(zhi)在(zai)火(huo)災危險性較小的一端(duan)。
④. 甲(jia)、乙A類房間與(yu)可能產(chan)生(sheng)火花的房間相鄰時,其(qi)門窗(chuang)之間的距(ju)離應按現行(xing)的《爆炸和火災危險環(huan)境電(dian)力裝置(zhi)設計規范(fan)》的有關規定執行(xing)。
三、控制(zhi)室的布置(zhi)
控(kong)制室是裝置(zhi)(zhi)的(de)自動控(kong)制中心,又是操作(zuo)人員集中之處,屬(shu)于重(zhong)點保護建筑物(wu)。因(yin)此(ci),在裝置(zhi)(zhi)設備(bei)布置(zhi)(zhi)設計中對控(kong)制室的(de)位置(zhi)(zhi)與布置(zhi)(zhi)要求(qiu),必(bi)須給以足夠的(de)重(zhong)視。
1. 控制室的位置
①. 全廠性控(kong)制室或聯合裝(zhuang)置(zhi)的(de)集中控(kong)制室應靠近主要工藝裝(zhuang)置(zhi),裝(zhuang)置(zhi)內的(de)控(kong)制室應靠近主要操作區(qu)。
②. 處理(li)易燃(ran)、有毒、有粉塵或有腐(fu)蝕性介(jie)質的裝置,控制室(shi)宜設在本地區(qu)常年最(zui)小頻(pin)率(lv)風向的下風側。
③. 控制室(shi)應遠離振(zhen)源(yuan),避免周圍環境(jing)對室(shi)內地面(mian)造成振(zhen)幅(fu)(fu)為0.1mm(雙振(zhen)幅(fu)(fu))、頻率(lv)為25Hz以上的連續性振(zhen)源(yuan),不能(neng)排除時,應采取減振(zhen)措施。
④. 控制室不(bu)應靠(kao)近主要交通干(gan)(gan)道(dao),如不(bu)能避免時,外墻與干(gan)(gan)道(dao)中心線的距離不(bu)應小于20m。
⑤. 控制室應(ying)遠離噪聲大(da)的(de)(de)設備,在(zai)室內控制臺處測得的(de)(de)噪聲量應(ying)不大(da)于65dB。
⑥. 可燃(ran)氣體、液(ye)化烴、可燃(ran)液(ye)體的(de)在線(xian)分析一次儀表間(jian)工藝設備的(de)防火間(jian)距不限。
⑦. 非防爆型(xing)的在線分析(xi)一(yi)次儀表間(箱)布置(zhi)在爆炸(zha)危險區域內時,應采(cai)用正壓通風(feng)。
2. 控制室的布置要求
①. 控制室(shi)不宜(yi)與(yu)高壓(ya)配(pei)電室(shi)、壓(ya)縮機廠房、鼓風機廠房和(he)化學藥劑庫毗(pi)鄰(lin)布置。
②. 高壓(ya)和有爆炸危(wei)險的裝置,控制室朝向設備的一側,不應(ying)開門窗(chuang)。
③. 使用電子儀表的控制室,周(zhou)圍環境對室內儀表的磁場干擾場強應不(bu)大于(yu)400A/m,不(bu)能排除時,應采取防護措施(shi)。
3. 控(kong)制室的(de)面積和高度(由自控(kong)專(zhuan)業確定(ding))
①. 控制室的長度應根據(ju)儀(yi)表盤(pan)的數量和排列形式(shi)確定。長度超12m時宜設(she)兩個門。
②. 控(kong)制室的(de)進深,如設控(kong)制臺時(shi)(shi),不宜(yi)小于7.5m,如不設時(shi)(shi),不宜(yi)小于6m。
③. 控制室的凈高,有空(kong)調裝置時,不應小于3.0m,無(wu)空(kong)調時,不應小于3.3m。
④. 控制室的儀(yi)表(biao)維(wei)修室,一般需要15~㎡,大(da)型(xing)裝置應(ying)適當增加。
四、變(bian)、配電室(shi)的布置
①. 變、配電室是散發火花的(de)地點,是裝置的(de)動力(li)中心,屬于(yu)重點保護建筑物,其位(wei)置盡(jin)可(ke)能設在便(bian)于(yu)引接電源、接近負荷中心和進出線方便(bian)之處,避(bi)免設在有劇(ju)烈振動的(de)場所。
②. 變(bian)、配電(dian)室一般不(bu)與可燃氣體壓縮機共用(yong)(yong)一幢建筑(zhu)物,常與控制室共用(yong)(yong)一幢建筑(zhu)物。對于用(yong)(yong)電(dian)量較大的(de)裝置往(wang)往(wang)變(bian)、配電(dian)室設在獨立的(de)建筑(zhu)內。
③. 變(bian)壓器(qi)可露天(tian)或半露天(tian)布置(zhi),這時變(bian)壓器(qi)周圍(wei)應設固(gu)定(ding)圍(wei)欄(lan),變(bian)壓器(qi)外廊與(yu)圍(wei)欄(lan)或建(jian)筑物墻的距離不應小于(yu)0.8m。
④. 電(dian)纜(lan)敷(fu)(fu)設(she)(she)方(fang)式(shi)(shi)有兩(liang)種(zhong),即電(dian)纜(lan)溝(gou)敷(fu)(fu)設(she)(she)和架(jia)(jia)空敷(fu)(fu)設(she)(she)。有的(de)(de)裝置兩(liang)種(zhong)方(fang)式(shi)(shi)齊備(bei),即從配電(dian)室(shi)地下溝(gou)內引電(dian)纜(lan)至用(yong)電(dian)設(she)(she)備(bei)區(qu),對(dui)于(yu)泵和壓縮機(ji)的(de)(de)驅(qu)動機(ji)用(yong)電(dian)纜(lan)一般仍采用(yong)溝(gou)內敷(fu)(fu)設(she)(she),對(dui)于(yu)架(jia)(jia)空設(she)(she)備(bei)或設(she)(she)施(shi)如空冷器、檢修(xiu)用(yong)固定(ding)式(shi)(shi)吊車和照明電(dian)纜(lan)則采用(yong)架(jia)(jia)空敷(fu)(fu)設(she)(she),這樣比(bi)較經(jing)濟(ji)合理。
⑤. 變、配電(dian)室還需要一間維修值班室。
五(wu)、化驗室的(de)布置(zhi)
當裝(zhuang)置設在距全廠(chang)性控制分(fen)(fen)析(xi)化驗(yan)(yan)(yan)室(shi)較(jiao)遠(超過1500m),且分(fen)(fen)析(xi)項(xiang)目(mu)和分(fen)(fen)析(xi)次數較(jiao)多(duo)(duo)時,可(ke)在裝(zhuang)置內(nei)設化驗(yan)(yan)(yan)室(shi),化驗(yan)(yan)(yan)室(shi)的占地面(mian)積按分(fen)(fen)析(xi)項(xiang)目(mu)和次數多(duo)(duo)少確定。化驗(yan)(yan)(yan)室(shi)為明火房(fang)(fang)間不(bu)應與甲(jia)、乙A類房(fang)(fang)間布置在一起,可(ke)與控制室(shi)共用(yong)一幢建(jian)筑(zhu)物(wu)時,化驗(yan)(yan)(yan)室(shi)應在最外(wai)部一端,房(fang)(fang)間的門向外(wai)開啟。可(ke)燃氣(qi)體(ti)、液(ye)化烴、可(ke)燃液(ye)體(ti)采樣管道(dao)不(bu)應引人(ren)化驗(yan)(yan)(yan)室(shi)內(nei)。
六、廠房倉(cang)庫(ku)的“五距(ju)”布置設計(ji)及工程實例
做好廠房倉(cang)庫(ku)的設備、貨(huo)物規劃(hua)與(yu)擺放(fang),預留出必(bi)要的消防(fang)通道,可以確保(bao)車間內(nei)的員工在(zai)發生緊急情況(kuang)時快(kuai)速(su)逃生以及倉(cang)庫(ku)發生突(tu)發情況(kuang)時,救援人(ren)員能夠快(kuai)速(su)、準確地(di)到(dao)達起(qi)火點進行有效(xiao)處(chu)置(zhi)。倉(cang)庫(ku)“五距”是指:頂距、燈距、墻距、柱(zhu)距、垛距(見GA 1131《倉(cang)儲場所消防(fang)安全管理通則》)。
①. 頂距:堆垛上部與(yu)樓板、平(ping)屋頂之(zhi)間的距離(li)不小于0.3m(人字屋架從橫梁算起(qi))。
②. 燈(deng)(deng)距(ju):物(wu)品與照明(ming)燈(deng)(deng)之間的距(ju)離不(bu)小于0.5m,以防止照明(ming)燈(deng)(deng)過于接(jie)近商(shang)品(燈(deng)(deng)光(guang)產生熱量)而發(fa)生火災。
③. 墻(qiang)距:物品與墻(qiang)之間的距離不(bu)小于0.5m,以便通(tong)風散(san)熱和(he)防火(huo),一旦(dan)發生火(huo)災,可供消(xiao)防人員出(chu)入。
④. 柱(zhu)距:物品堆垛與(yu)柱(zhu)之(zhi)間的距離不小于0.3m。柱(zhu)距的作用是防止柱(zhu)散發(fa)的潮(chao)氣使商品受潮(chao),并保護柱(zhu)腳,以免損(sun)壞(huai)建筑物。
⑤. 垛(duo)(duo)(duo)距(ju):堆(dui)(dui)垛(duo)(duo)(duo)與(yu)堆(dui)(dui)垛(duo)(duo)(duo)之間(jian)的距(ju)離不小于1m。垛(duo)(duo)(duo)距(ju)的作用是使貨(huo)(huo)堆(dui)(dui)與(yu)貨(huo)(huo)堆(dui)(dui)之間(jian),間(jian)隔清楚,防(fang)止混淆,也便于通風檢查,一旦發生火(huo)災,還便于搶救,疏散(san)物資。
⑥. 其他要求(qiu)。貨物與地面的距(ju)離不(bu)應小(xiao)(xiao)于(yu)0.1m。庫房內主通道的寬度不(bu)應小(xiao)(xiao)于(yu)2m。
每個堆垛的(de)面積不應大于150m?。儲存物品與風管、供暖管道、散(san)熱器(qi)的(de)距離不應小(xiao)于0.5m,與供暖機組、風管爐、煙(yan)道之間的(de)距離在(zai)各個方向上(shang)都不應小(xiao)于1m。
七、其他要求
①. 高(gao)層廠房內的(de)控制(zhi)室與變、配電室宜設在第(di)一層,若生產需要或受其(qi)他條件限制(zhi)時(shi),可布置(zhi)在第(di)二(er)層。
②. 控制室與變、配(pei)電室及化(hua)驗(yan)室朝向甲A類中間儲(chu)罐(guan)一(yi)面的墻壁為封閉墻時,其防火間距可(ke)由22.5m減少到15m。
③. 控制(zhi)室或化(hua)驗室的室內不得安(an)(an)裝(zhuang)液(ye)化(hua)烴、可(ke)燃氣體、可(ke)燃液(ye)體的在線(xian)分析一(yi)次儀表。當上述儀表安(an)(an)裝(zhuang)在控制(zhi)室、化(hua)驗室的相鄰房(fang)間內時,中間隔墻應為防火(huo)墻。
④. 壓縮(suo)機(ji)或泵等的專(zhuan)(zhuan)用(yong)控(kong)制室(shi)(shi)或不大(da)于(yu)10kV的專(zhuan)(zhuan)用(yong)配電(dian)室(shi)(shi),可與該壓縮(suo)機(ji)房、泵房等共用(yong)一幢建筑(zhu)物。但(dan)專(zhuan)(zhuan)用(yong)的控(kong)制室(shi)(shi)、配電(dian)室(shi)(shi)的門窗應位于(yu)爆炸危險區范圍之外(wai)。
⑤. 兩個(ge)及兩個(ge)以上的裝置共用集中控制(zhi)室距(ju)甲、乙A類(lei)設(she)備、儲(chu)罐(guan)或加熱爐不應小于30m。
