1. 火炬系統工(gong)藝流程簡介

  火炬(ju)根據燃燒特性可分(fen)為有煙火炬(ju)、無煙火炬(ju)、吸熱火炬(ju)。

  火(huo)(huo)炬(ju)根據支(zhi)撐結構(gou)可分(fen)為(wei)高架火(huo)(huo)炬(ju)、地面火(huo)(huo)炬(ju)、坑式火(huo)(huo)炬(ju)。一般按(an)火(huo)(huo)炬(ju)的(de)支(zhi)撐結構(gou)進行(xing)分(fen)類。

  高架(jia)(jia)火(huo)炬(ju)(ju)(ju)即采用豎立的(de)火(huo)炬(ju)(ju)(ju)筒體將(jiang)燃燒器(qi)（又(you)稱火(huo)炬(ju)(ju)(ju)頭(tou)）高架(jia)(jia)于空中，火(huo)炬(ju)(ju)(ju)氣(qi)(qi)通過火(huo)炬(ju)(ju)(ju)筒體進入(ru)燃燒器(qi)，燃燒后的(de)煙氣(qi)(qi)直(zhi)接(jie)進入(ru)空氣(qi)(qi)中，隨氣(qi)(qi)流(liu)擴散至遠處。根據火(huo)炬(ju)(ju)(ju)筒體的(de)支撐形(xing)式，高架(jia)(jia)火(huo)炬(ju)(ju)(ju)又(you)可(ke)分為塔架(jia)(jia)式、半塔架(jia)(jia)式、自支撐式、拉線式。

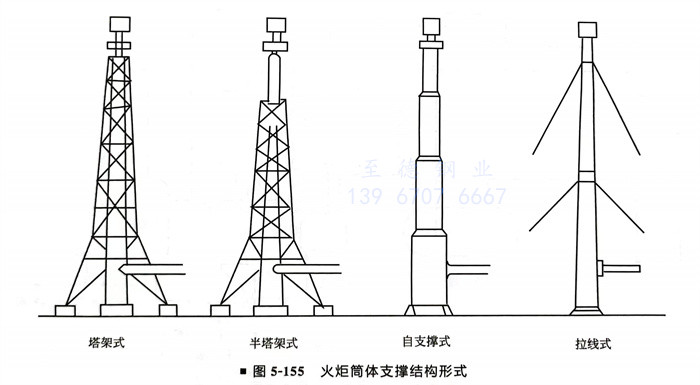

火炬筒體支撐(cheng)結(jie)構形式，如圖(tu)5-155所(suo)示。

  地面(mian)火(huo)炬沒有(you)支(zhi)撐結構，一般粗短、無煙、不發光(guang)且幾乎無聲(sheng)，光(guang)、噪聲(sheng)符合環(huan)保要求，操(cao)作維修比(bi)較方便，近年(nian)來(lai)有(you)被推(tui)廣使用的(de)(de)趨勢(shi)。但隨著處理(li)氣量(liang)的(de)(de)增加(jia)(jia)，地面(mian)火(huo)炬造價增加(jia)(jia)的(de)(de)幅度(du)往往比(bi)高架火(huo)炬大得多(duo)，而(er)且地面(mian)火(huo)炬不能用于有(you)毒物質(zhi)的(de)(de)燃燒。如果氣體中含有(you)相當(dang)量(liang)的(de)(de)硫，則地面(mian)上(shang)的(de)(de)二氧化硫濃度(du)可能超過空氣污染控(kong)制規(gui)定(ding)的(de)(de)限制值。

  坑式火(huo)炬在地(di)面以下的坑中燃燒，主要(yao)處理可燃液體廢(fei)物，現在用得較少。

  火(huo)(huo)炬(ju)形式的(de)選(xuan)擇應根據火(huo)(huo)炬(ju)系統(tong)的(de)設計(ji)處(chu)理量(liang)、項目所(suo)在地(di)的(de)總圖布(bu)置以(yi)及環境(jing)保(bao)護的(de)要求(qiu)等因素確定。

  高架(jia)火炬(ju)(ju)主要包括分液罐(guan)(guan)(guan)（也稱排放罐(guan)(guan)(guan)，有(you)的火炬(ju)(ju)系統不止一(yi)個）、密封罐(guan)(guan)(guan)（大多用水封，稱為水封罐(guan)(guan)(guan)）、火炬(ju)(ju)收集管線、火炬(ju)(ju)筒(tong)體、火炬(ju)(ju)頭、氣(qi)體密封、長明燈及監測(ce)長明燈的熱(re)電器、清煙裝置、航標指示(shi)燈、點火設施、監視電視（也稱CCTV，一(yi)般離(li)火炬(ju)(ju)有(you)一(yi)定(ding)距離(li)）。

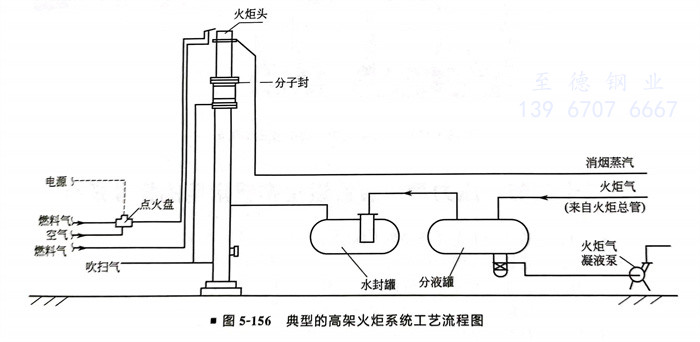

  典型(xing)的高架火炬系統工藝流程(cheng)，如圖(tu)5-156所示。

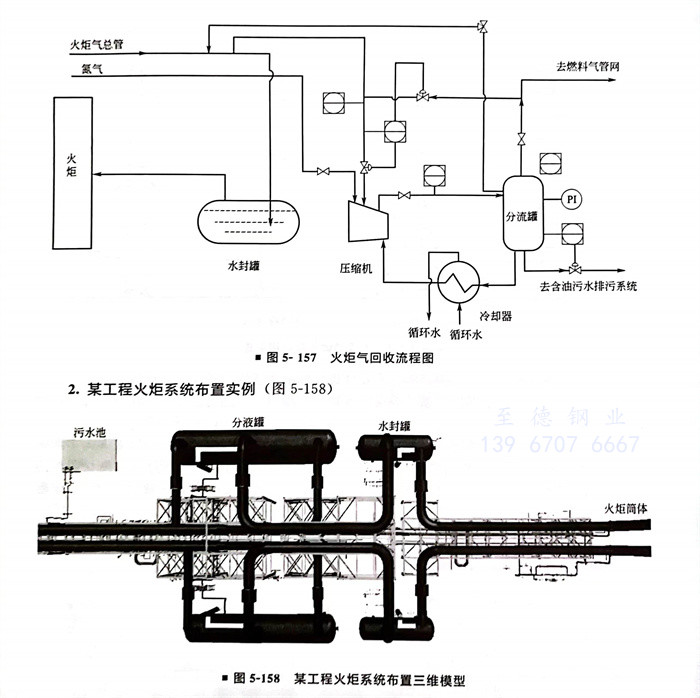

  火(huo)炬氣回收流程(cheng)，如圖5-157所示。
