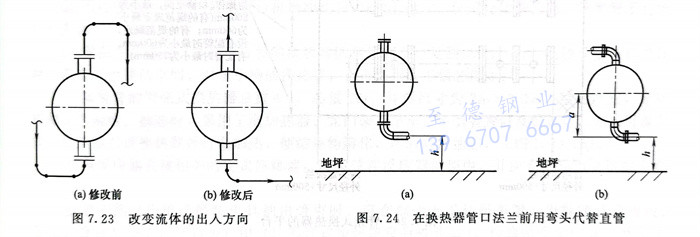

1. 不改(gai)(gai)變(bian)換熱器管口(kou)位(wei)置，只改(gai)(gai)變(bian)流體(ti)的出(chu)入方(fang)向。有時(shi)，為了簡(jian)化配管設計，可以(yi)不改(gai)(gai)變(bian)換熱器管口(kou)位(wei)置，只改(gai)(gai)變(bian)流體(ti)的出(chu)入方(fang)向，改(gai)(gai)換管程(cheng)和殼(ke)程(cheng)流體(ti)方(fang)向，見圖7.23。

2. 改變換熱器(qi)管口(kou)(kou)位置。有時，為了方便配管設(she)計(ji)、降低壓降，可以調換換熱器(qi)的殼程(cheng)進、出(chu)口(kou)(kou)管口(kou)(kou)位置。

3. 可根據管(guan)道布置的要求(qiu)來(lai)確定，管(guan)口可以水(shui)平、垂直(zhi)或任(ren)意角度，也可在管(guan)口法蘭前用彎頭(tou)代替(ti)直(zhi)管(guan)，見圖(tu)7.24。

  a. 通常采用(yong)圖7.24（a）所(suo)示形式。

  b. 當(dang)管(guan)道(dao)口徑比較大，可能會增加換熱(re)器的安裝高度，當(dang)對安裝高度有限制時，采(cai)用(yong)圖7.24（b）所(suo)示形式：當(dang)希望(wang)換熱(re)器的安裝高度與其他換熱(re)器相(xiang)同時；當(dang)換熱(re)器放(fang)置在結構下，由(you)于換熱(re)器安裝高度的增加，可(ke)能(neng)引起不(bu)必要的結構(gou)高度的增加時；當換熱器(qi)安裝(zhuang)在水平容器(qi)上方時；當換熱器(qi)疊加放置(zhi)時。

  c. 當采用圖7.24（b）所(suo)示(shi)形式時，應及時向(xiang)設備專(zhuan)業提出條件。這些活(huo)動應在管道走向(xiang)研究階段(duan)完成。

  d. 尺(chi)寸a應由管道工程師確認。尺(chi)寸h應根據排放(fang)的口徑來(lai)決定。

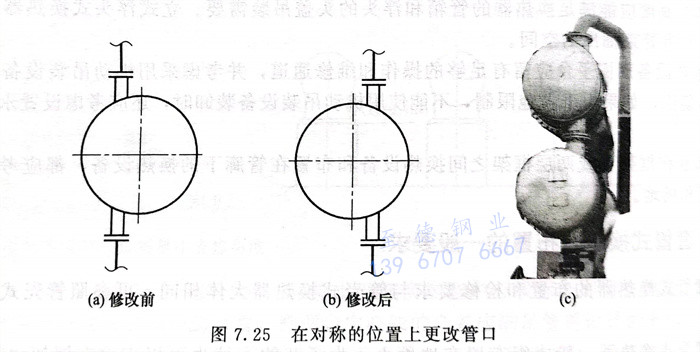

④. 在對稱的(de)位置(zhi)上更改管口，見圖7.25。

⑤. 接(jie)管可以開在封頭軸向位置，平行于列管進出，但(dan)需要與工藝專業協商。
