浙江(jiang)至德鋼業有限公司技術人(ren)員(yuan)在參與換熱器設計評審時,常發現有以(yi)下問題。
①. 浮頭式換熱器的3D模(mo)型內沒有(you)按照設備圖紙設置(zhi)(zhi)吊(diao)(diao)耳(er)(er),如加上吊(diao)(diao)耳(er)(er)后,管(guan)道(dao)與(yu)吊(diao)(diao)耳(er)(er)碰撞。因此(ci)在配管(guan)設計時(shi),要充(chong)分考慮與(yu)吊(diao)(diao)耳(er)(er)的位(wei)置(zhi)(zhi)關系,使用吊(diao)(diao)耳(er)(er)起吊(diao)(diao)時(shi)有(you)障礙。

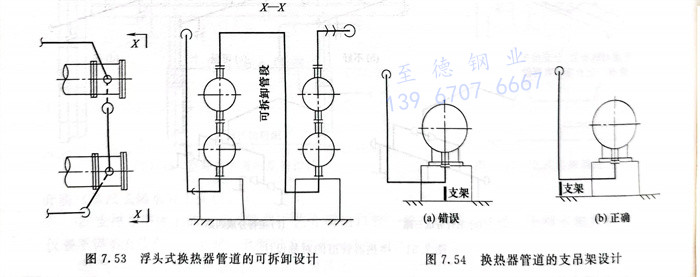

②. 配(pei)(pei)管布置在換(huan)熱(re)器(qi)中心線上。這樣的設計,會造成拆卸時管道妨礙(ai)管箱,不(bu)能(neng)向吊起的前方(fang)移動,所以,這種配(pei)(pei)管形(xing)式要(yao)盡量避免,在不(bu)得已的情況下(xia)(xia),管程下(xia)(xia)部管口的配(pei)(pei)管要(yao)可拆卸。兩臺以上換(huan)熱(re)器(qi)串(chuan)聯時,管道若布置在吊耳上方(fang),檢修時最(zui)好能(neng)夠(gou)拆下(xia)(xia)配(pei)(pei)管,見圖(tu)7.53。
③. 與地下(xia)管(guan)道連(lian)接時,遺(yi)漏(lou)設(she)計法蘭。一般設(she)置法蘭能與地下(xia)配(pei)管(guan)分離。
④. 由于配管的走(zou)向距離外蓋頭(封(feng)頭)法(fa)蘭(lan)偏近,會造成維護時(shi)拆卸(xie)、吊裝困(kun)難。一般(ban)法(fa)蘭(lan)螺栓、螺母(mu)側要保證有100mm以上凈空。
