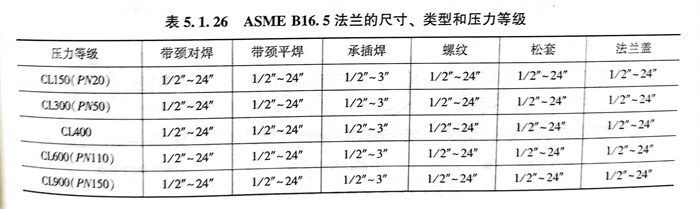

浙江至德鋼業有限公司技術人員在國外某工程公司設計校審時,發現某國外設計人員將60”的法蘭標準錯誤寫成了ASME B16.5,實際上應該是ASME 16.47B。并非所有類型的法蘭都具備全尺寸和全壓力等級范圍,ASME B16.5和ASME B16.47法蘭的尺寸、類型和壓力等級見表5.1.24、表5.1.25、表5.1.26。


  在我國,有HG、GB、SH、JB、ASME、API、MSS、ISO等法蘭標準體(ti)系(xi),究竟按哪個法蘭標準體(ti)系(xi)?需結合行業、工程(cheng)項目(mu)的(de)特點來確定(ding)。


1. 法(fa)蘭標準的選用


  a. 當(dang)DN≤600(24")時,按照(zhao)ASME B16.5、SH/T 3406、HG/T 20592或HG/T 20615選用(yong)。


  b. 當650(26") ≤DN:50(26")≤DN≤1500(60")”)時,按照(zhao),ASME B16.47 B系列(lie)、或(huo)ASME B16.47A系列(lie)、或(huo)SH/T 3406、或(huo)HG/T 20592、或(huo)HG/T 20615選用。


  c. 當DN>1500(60”)時,或者沒有包括在上述標準內時,可按照 ASME SEC VIII D1的(de)附錄2來計(ji)(ji)算,國內標準可用GB/T 150《壓力容(rong)器(qi)》的(de)規(gui)定來計(ji)(ji)算,也可不用計(ji)(ji)算直接參照JB/T 4700~4707《壓力容(rong)器(qi)法(fa)蘭》來選用。


2. 設計(ji)條(tiao)件(jian)


  a. 法蘭(lan)的(de)壓力等(deng)級確定(ding),須高(gao)于(yu)管(guan)子的(de)設計(ji)壓力,以達到法蘭(lan)面(mian)充分密封(feng),無泄(xie)漏的(de)要求(qiu)。根(gen)據(ju)壓力、溫(wen)度介質(zhi)特(te)性選(xuan)擇(ze)恰當(dang)的(de)法蘭(lan)連(lian)接型式、密封(feng)面(mian)型式及(ji)壓力等(deng)級。


  b. 選擇法蘭須考(kao)慮法蘭的(de)溫度-壓力之間關系及墊片(pian)與緊固件(jian)的(de)情況(kuang)。


  c. 當法(fa)蘭(lan)(lan)接頭(tou)中的兩個法(fa)蘭(lan)(lan)具有不(bu)同的壓力-溫度額定值時,則該法(fa)蘭(lan)(lan)接頭(tou)的額定值不(bu)得超過(guo)其中較低者。


  d. 根據系(xi)統的設(she)計條件,考(kao)慮管道推力(li)和彎矩(ju)折算當量壓力(li),可高(gao)于容器設(she)計壓力(li)或提(ti)高(gao)壓力(li)等(deng)級(ji)。
