國際上管法蘭主要有兩個體系,一是以德國DIN(包括蘇聯)為代表的法蘭體系,公稱壓力為0.1、0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa,公稱直徑范圍6~4000mm,法蘭(lan)類型有板式平焊、帶頸對焊、螺紋、翻邊松套、平焊環松套、對焊環松套、法蘭蓋等,密封面有全平面、突面、凹凸面、榫槽面、環連接面、透鏡面等。另一體系是以美國ASME B16.5為代表的法蘭體系,其公稱壓力為2.0、25.0、6.8、10.0、(11.0)、15.0、25.0、(26.0)、42.0MPa,公稱直徑范圍15~600mm,法蘭類型有帶頸平焊、承插焊、螺紋、松套、帶頸對焊和法蘭蓋,密封面有全平面、突面、大小凹凸面、大小榫槽面和環連接面。


  我國目前使用的法蘭(lan)標準較多,但歸納起來也是分別靠國際上的兩個體系。以往使用較多的機械部標準法蘭(JB)靠德國標準;中國石化法蘭標準(SH)靠美國ASME B16.5;國標法蘭(GB)根據公稱壓力分別靠兩個體系;中國化工部法蘭標準(HG)很清楚地分為歐洲與美洲系列,分別靠德國與美國的法蘭標準,而且在歐洲系列中有兩種接管外徑尺寸,能適應不同外徑系列的管道,因而適用性大大提高。

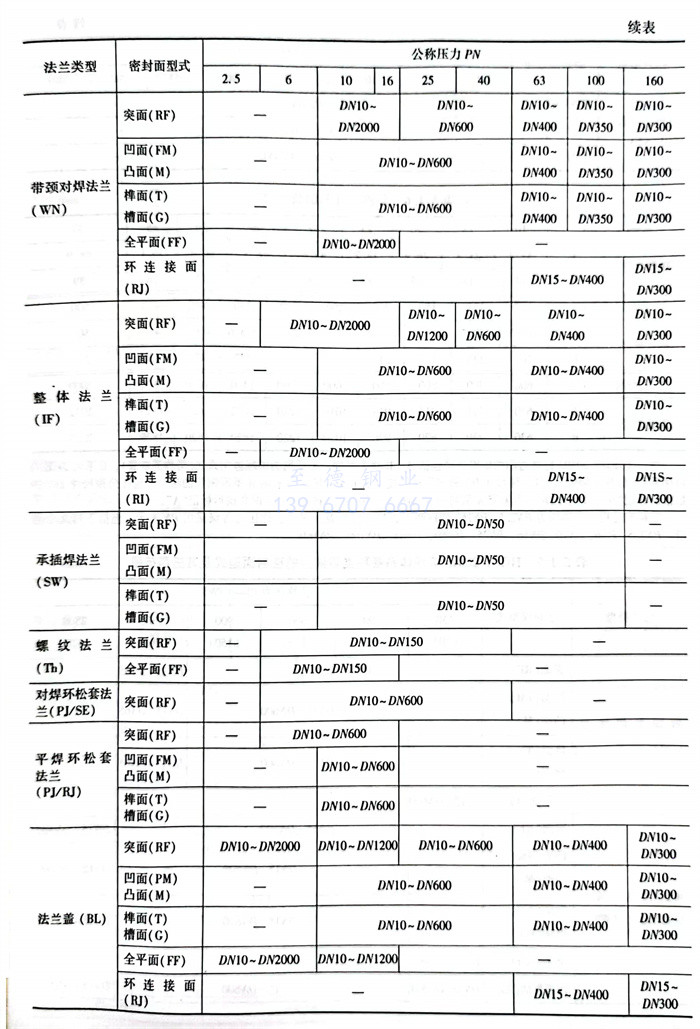

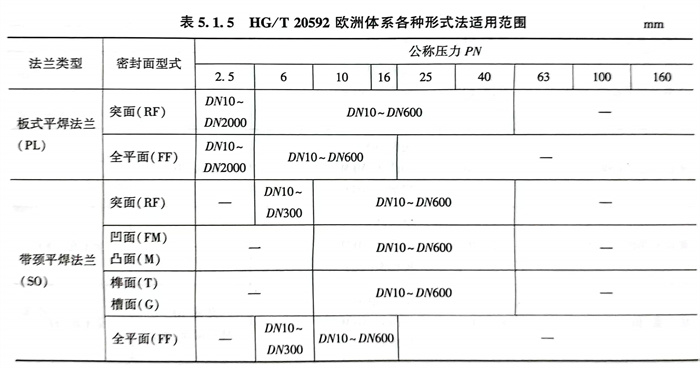

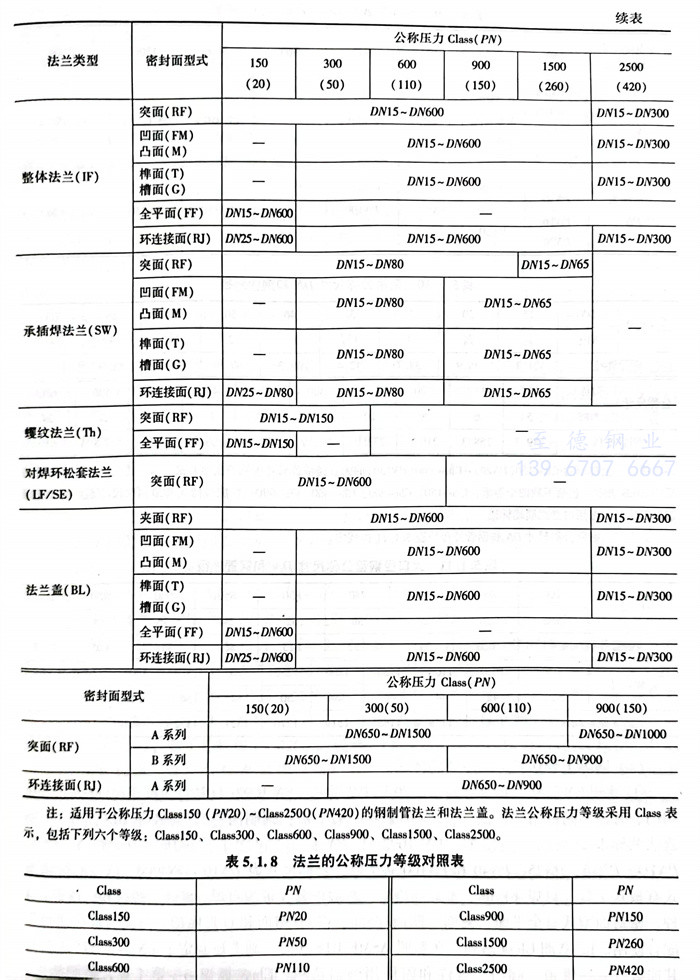

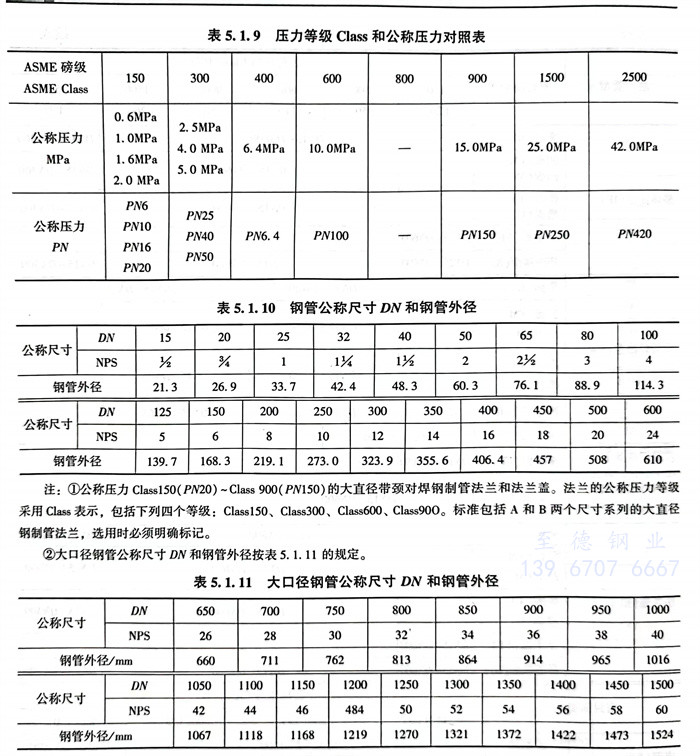

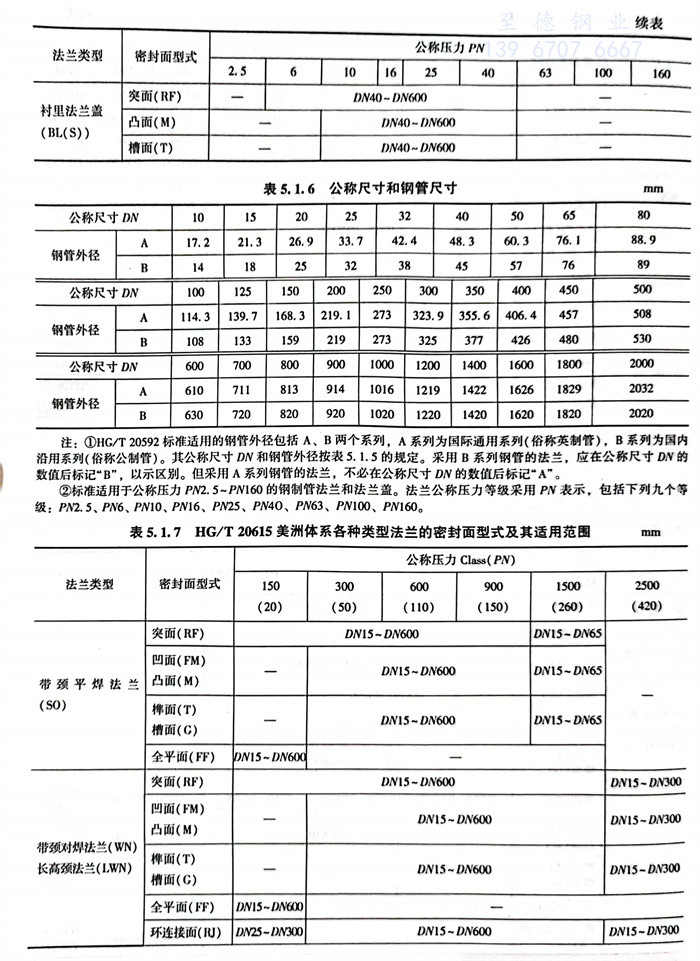

  表(biao)示管法(fa)(fa)蘭(lan)特征(zheng)的(de)應是法(fa)(fa)蘭(lan)類(lei)型、公稱(cheng)壓力、密封面形(xing)式、公稱(cheng)直徑和材質。所有(you)法(fa)(fa)蘭(lan)標(biao)準(zhun)均(jun)有(you)各自的(de)范(fan)圍(wei),因此必須(xu)查找(zhao)有(you)關法(fa)(fa)蘭(lan)標(biao)準(zhun)核實后方(fang)能正確選用所需要的(de)法(fa)(fa)蘭(lan)。見表(biao)5.1.5~表(biao)5.1.10。



國際上(shang)管(guan)法蘭標準主(zhu)要的體系(xi)


  ①. 歐洲(zhou)EN管法(fa)蘭標(biao)準(zhun)體系(xi)


    a. 歐洲PN系(xi)列


       EN 1092-1(法(fa)蘭(lan)(lan)(lan)及(ji)其連接件-管(guan)(guan)道、閥門、管(guan)(guan)件和(he)(he)(he)附件用(yong)圓(yuan)盤法(fa)蘭(lan)(lan)(lan),PN標識--第1篇:鋼(gang)制(zhi)法(fa)蘭(lan)(lan)(lan)),是在原DIN、NF和(he)(he)(he)BS管(guan)(guan)法(fa)蘭(lan)(lan)(lan)標準(zhun)的基(ji)礎上制(zhi)定的。EN 1092-1(PN標識)包(bao)含了公稱壓力為(wei)PN2.5、PN6、PN10、PN16、PN25、PN40和(he)(he)(he)PN100共(gong)7檔,公稱尺寸(cun)為(wei)DN10~DN4000。法(fa)蘭(lan)(lan)(lan)的結構型式(shi)有(you)板(ban)式(shi)平(ping)焊(han)(han)、對焊(han)(han)環(huan)松套、平(ping)焊(han)(han)環(huan)松套、翻邊松套、帶頸對焊(han)(han)、整體、螺紋和(he)(he)(he)法(fa)蘭(lan)(lan)(lan)蓋(gai)共(gong)8種。密(mi)封面(mian)型式(shi)有(you)全(quan)平(ping)面(mian)、突面(mian)、凹(ao)面(mian)/凸面(mian)、樺(hua)面(mian)/槽面(mian)和(he)(he)(he)O形圈(quan)槽。與英制(zhi)管(guan)(guan)系列(lie)鋼(gang)管(guan)(guan)配合(he)使用(yong)。


    b. 歐洲Class系列


       在參照ASME B16.5的基礎上(shang)還制定(ding)了EN 1759-1(法(fa)蘭(lan)及其連(lian)接件(jian)(jian)-管道、閥(fa)門(men)、管件(jian)(jian)和附件(jian)(jian)用(yong)圓盤法(fa)蘭(lan),Class 標識(shi)-第1篇,鋼制法(fa)蘭(lan),NPS1/2~24)。)。


   c. EN管法蘭標準(zhun)(zhun)包(bao)括了國(guo)際(ji)上(shang)兩大管法蘭標準(zhun)(zhun)體系


      根據(ju)歐盟成員國(guo)的內部章程(cheng)規定(ding),成員國(guo)應將(jiang)EN標(biao)準原封不動地作為(wei)各成員國(guo)的國(guo)家標(biao)準使(shi)用,并廢除與EN標(biao)準中(zhong)相沖突的其他國(guo)家標(biao)準。


  ②. 美洲(zhou)ASME 管法(fa)蘭標準(zhun)體(ti)系


   a. 美國ASME B16.5(管法(fa)(fa)(fa)蘭和(he)(he)法(fa)(fa)(fa)蘭管件)是一套(tao)完整的(de)(de)、系統(tong)的(de)(de)、使(shi)用(yong)廣泛的(de)(de)管法(fa)(fa)(fa)蘭標準。其公稱壓力為(wei)(wei)Class150、Class300、Class400、Class600、Class900、Class1500和(he)(he)Class2500共(gong)7檔(dang),公稱尺(chi)寸(cun)為(wei)(wei)DN15~DN600,法(fa)(fa)(fa)蘭結(jie)構型式有帶頸(jing)平焊、承插焊、螺紋(wen)連接、對焊環松套(tao)、帶頸(jing)對焊和(he)(he)法(fa)(fa)(fa)蘭蓋(gai),密封面型式有突面、全(quan)平面、凹面/凸面(分(fen)大(da)(da)、小兩(liang)(liang)種)、樺面/槽(cao)面(分(fen)大(da)(da)、小兩(liang)(liang)種)以及金屬環連接面。ASME B16.5中,除(chu)螺栓(shuan)尺(chi)寸(cun)和(he)(he)螺栓(shuan)孔尺(chi)寸(cun)以外,采用(yong)了米制單(dan)位,英制單(dan)位尺(chi)寸(cun)列(lie)在(zai)附錄中。ASME B16.47(大(da)(da)直(zhi)(zhi)徑(jing)鋼法(fa)(fa)(fa)蘭)適(shi)用(yong)于(yu)(yu)公稱尺(chi)寸(cun)大(da)(da)于(yu)(yu)DN600的(de)(de)法(fa)(fa)(fa)蘭,內容包含(han)A、B兩(liang)(liang)個尺(chi)寸(cun)系列(lie),A系列(lie)為(wei)(wei)通用(yong)的(de)(de)大(da)(da)直(zhi)(zhi)徑(jing)鋼法(fa)(fa)(fa)蘭(原MSS SP44),B系列(lie)為(wei)(wei)用(yong)于(yu)(yu)石(shi)油工業的(de)(de)緊(jin)湊型鋼法(fa)(fa)(fa)蘭(原API 605)。


   b. AWWA C207包含:B(86psi,DN100~3600) PL;D(150psi,DN100~2400,3600)SO,PL; E(275psi, DN100~2400, 3600) SO, PL;F(300psi,DN100~1200)PL。


  ③. ISO管法蘭標準體系


   a. ISO 7005-1是國際標準(zhun)化組織發布的(de)(de)(de)(de)管法(fa)蘭(lan)標準(zhun),ISO7005-1是把美(mei)國ASME B16.5與原德國DIN兩(liang)套(tao)(tao)標準(zhun)合(he)并而成的(de)(de)(de)(de)。管法(fa)蘭(lan)的(de)(de)(de)(de)公(gong)稱壓力(li)分兩(liang)個(ge)系(xi)列(lie),第(di)一系(xi)列(lie)為(wei)(wei)PN10、PN16、PN20、PN50、PN110、PN150、PN260、PN420,第(di)二(er)系(xi)列(lie)為(wei)(wei)PN2.5、PN6、PN25、PN40。在兩(liang)個(ge)壓力(li)系(xi)列(lie)中,PN2.5、PN6、PN10、PN16、PN25、PN40的(de)(de)(de)(de)法(fa)蘭(lan)尺寸(cun)按照DIN(歐洲體系(xi))確定,PN20、PN50、PN110、PN150、PN260、PN420的(de)(de)(de)(de)法(fa)蘭(lan)尺寸(cun)按ASME B16.5(美(mei)洲體系(xi))確定。法(fa)蘭(lan)的(de)(de)(de)(de)結構型式(shi)有板(ban)式(shi)平焊(han)、平焊(han)環(huan)松套(tao)(tao)、翻邊環(huan)松套(tao)(tao)、對(dui)焊(han)環(huan)松套(tao)(tao)、帶頸(jing)對(dui)焊(han)、帶頸(jing)平焊(han)、螺紋法(fa)蘭(lan)、承插焊(han)法(fa)蘭(lan)和法(fa)蘭(lan)蓋共9種類型。密(mi)封面(mian)(mian)有突面(mian)(mian)、全平面(mian)(mian)、凹(ao)面(mian)(mian)/凸面(mian)(mian)、樺面(mian)(mian)/槽面(mian)(mian)、橡膠環(huan)連接、環(huan)連接面(mian)(mian)共6種。


   b. 由于ISO 7005-1在公稱(cheng)(cheng)壓力(li)(li)(li)系(xi)(xi)列(lie)(lie)上處理不當,即(ji):把兩(liang)個(ge)體(ti)(ti)系(xi)(xi)混(hun)合編排,造(zao)成使用(yong)(yong)(yong)(yong)(yong)中(zhong)的(de)(de)體(ti)(ti)系(xi)(xi)混(hun)亂;而且把歐(ou)(ou)洲(zhou)(zhou)體(ti)(ti)系(xi)(xi)的(de)(de)公稱(cheng)(cheng)壓力(li)(li)(li)限制在PN40以(yi)下(xia),致(zhi)使歐(ou)(ou)洲(zhou)(zhou)體(ti)(ti)系(xi)(xi)的(de)(de)使用(yong)(yong)(yong)(yong)(yong)不便;美洲(zhou)(zhou)體(ti)(ti)系(xi)(xi)公稱(cheng)(cheng)壓力(li)(li)(li)用(yong)(yong)(yong)(yong)(yong)PN表示,且管子(zi)外(wai)徑按ISO4200的(de)(de)規(gui)定(ding),致(zhi)使美洲(zhou)(zhou)體(ti)(ti)系(xi)(xi)的(de)(de)使用(yong)(yong)(yong)(yong)(yong)不便。為此,ISO 7005-1發(fa)布(bu)后,實(shi)(shi)際上并(bing)未(wei)獲得(de)國際上原使用(yong)(yong)(yong)(yong)(yong)歐(ou)(ou)洲(zhou)(zhou)體(ti)(ti)系(xi)(xi)和美洲(zhou)(zhou)體(ti)(ti)系(xi)(xi)各國的(de)(de)認同(tong)。c.ISO 7005-1在2007版修(xiu)訂(ding)時(shi),主要更(geng)正(zheng)了上述存(cun)在的(de)(de)問題,同(tong)時(shi)又納(na)入JIS的(de)(de)K系(xi)(xi)列(lie)(lie),實(shi)(shi)際上認同(tong)了國際上三個(ge)公稱(cheng)(cheng)壓力(li)(li)(li)系(xi)(xi)列(lie)(lie)的(de)(de)管法(fa)蘭(lan)(lan)標(biao)(biao)準(zhun)(zhun)并(bing)存(cun)的(de)(de)現實(shi)(shi),即(ji):PN系(xi)(xi)列(lie)(lie)、Class系(xi)(xi)列(lie)(lie)和K系(xi)(xi)列(lie)(lie)。PN系(xi)(xi)列(lie)(lie)中(zhong)公稱(cheng)(cheng)壓力(li)(li)(li)用(yong)(yong)(yong)(yong)(yong)PN標(biao)(biao)識(shi)(shi),公稱(cheng)(cheng)尺寸用(yong)(yong)(yong)(yong)(yong)DN標(biao)(biao)識(shi)(shi),管法(fa)蘭(lan)(lan)標(biao)(biao)準(zhun)(zhun)采用(yong)(yong)(yong)(yong)(yong)EN 1092-1,管子(zi)外(wai)徑按ISO4200的(de)(de)規(gui)定(ding)。Class 系(xi)(xi)列(lie)(lie)中(zhong)公稱(cheng)(cheng)壓力(li)(li)(li)用(yong)(yong)(yong)(yong)(yong)Class標(biao)(biao)識(shi)(shi),公稱(cheng)(cheng)尺寸用(yong)(yong)(yong)(yong)(yong)NPS標(biao)(biao)識(shi)(shi),管法(fa)蘭(lan)(lan)標(biao)(biao)準(zhun)(zhun)采用(yong)(yong)(yong)(yong)(yong)ASME B16.5或ASME B16.47,管子(zi)外(wai)徑按ASMEB36.10M的(de)(de)規(gui)定(ding)。K系(xi)(xi)列(lie)(lie)中(zhong)公稱(cheng)(cheng)壓力(li)(li)(li)用(yong)(yong)(yong)(yong)(yong)K標(biao)(biao)識(shi)(shi),公稱(cheng)(cheng)尺寸用(yong)(yong)(yong)(yong)(yong)A標(biao)(biao)識(shi)(shi),管法(fa)蘭(lan)(lan)標(biao)(biao)準(zhun)(zhun)采用(yong)(yong)(yong)(yong)(yong)JISB2220,管子(zi)外(wai)直徑按JIS B2220的(de)(de)規(gui)定(ding)。因此,ISO 7005-1是一個(ge)通用(yong)(yong)(yong)(yong)(yong)的(de)(de)原則(ze)性標(biao)(biao)準(zhun)(zhun)。


  ④. K管(guan)法蘭(lan)標準(zhun)體系


   在我國石油化工(gong)裝(zhuang)置中不(bu)多用,或(huo)僅(jin)用于公用管(guan)道工(gong)程。JISB2220:5K,DN10~1500,PL、SO、BL;10K,DN10~1500,PL、SO、BL;16K,DN10~600,SO、BL;20K,DN10~600,SO、BL;30K,DN10~400,SO、WN、BL。
