一、法蘭壓(ya)力等級確定的原則
(1)法蘭標準體系的識別;
(2)管(guan)道系統(tong)管(guan)道等級承壓(ya)能力(li)的確定;
(3)閥(fa)門壓(ya)力(li)等級及(ji)壓(ya)力(li)-溫度額(e)定值;
(4)壓力-溫(wen)度額定值(zhi)與法蘭(lan)計算的(de)關系;
(5)活套法(fa)蘭取決于(yu)法(fa)蘭用(yong)材;
(6)夾(jia)套法蘭取決于內管(guan)P;
(7)更高溫度按(an)比例折算;
(8)外力和彎矩的折算;
(9)高PN法蘭(lan)可用于低PN管(guan)道,反(fan)之不行。
二(er)、石化(hua)行業(ye)的壓力等級標準
(1)石(shi)化行業應用標準體系的法蘭標準SH/T3406等效(xiao)采用了ASME B16.5和API 605標準,屬于(yu)“美式法蘭”。
(2)SH/T 3406在結構尺寸和密封面型式上與ASME B16.5/API 605有著很好的互換性,因此它能與ASME、API、MSS等標準的管道元件配套使用。
(3)因為SH/T 3406采用了我國材料標準而不是美國材料標準ASTM,故二者的溫度-壓力表有少許偏差,故在考慮二者互換時,應注意并核對它們的溫度-壓力對應允許值。
(4)SH/T 3406 標準的公稱壓力等級共包括:PN1.0、PN2.0(CL150)、PN5.0(CL300)、PN6.8(CL400)、PN10.0(CL600),PN15.0(CL900)、PN25.0(CL1500)、PN42.0(CL2500)等8個等級。
三、化工行業的壓(ya)力等級標準
(1)化工行業應用標準體系的管法蘭標準HG/T20592和HG/T 20615參照了ISO 7005-1標準的編寫模式,即同時包含了“歐式法蘭”和“美式法蘭”兩個體系。
(2)其歐式法蘭標準HG/T 20592的公稱壓力等級共包括PNO.25、PNO.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0、PN16.0、PN25.0等10個壓力等級,公稱直徑范圍為DN10~DN2000,法蘭型式有板式平焊、帶頸平焊、帶頸對焊、整體式、承插焊、螺紋、對焊環松套、平焊環松套、法蘭蓋、襯里法蘭等10種,密封面型式有突面、凹凸面、榫槽面、環連接面、全平面等5種。它可以與我國的JB閥門配套使用。
(3)其美式法蘭標準HG/T 20615基本上等效采用了ASME標準。其中,對于DN≤600mm的法蘭則等效采用了ASME B16.5標準,而對DN≥650mm的法蘭則等效采用API605標準。法蘭的公稱壓力等級共包括PN2.0、PN5.0、PN11.0、PN15.0、PN26.0和PN42.0等6個壓力等級,公稱直徑范圍為DN15~DN1500,法蘭型式有帶頸平焊、帶頸對焊、整體法蘭、承插焊、螺紋、松套等5種,密封面型式有突面、凹凸面、榫槽面、環連接面、全平面等5種型式。
(4)化工行業壓力管(guan)道應(ying)用(yong)(yong)標準(zhun)體系(xi)也是一個相對比(bi)較(jiao)完整的(de)標準(zhun)體系(xi),而且經歷了若干年的(de)生產實踐檢驗(yan)(yan),具有成(cheng)熟的(de)使用(yong)(yong)經驗(yan)(yan)。其使用(yong)(yong)面(mian)比(bi)較(jiao)廣,它既可以與(yu)國外的(de)ASME、DIN、ISO等(deng)標準(zhun)配合(he)使用(yong)(yong),又可以與(yu)國內的(de)GB、SH、JB等(deng)標準(zhun)配合(he)使用(yong)(yong)。

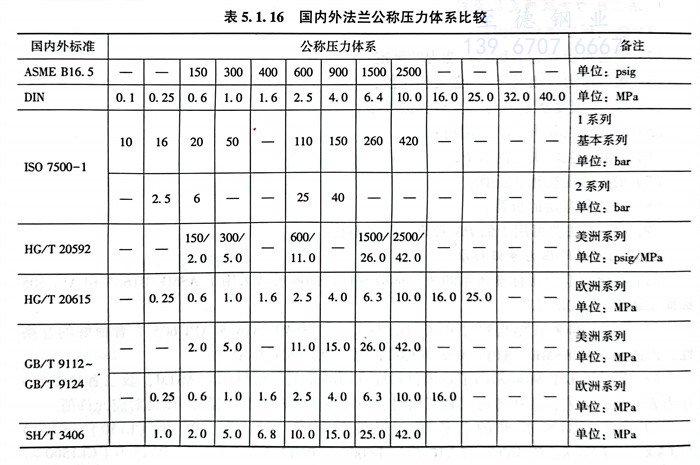

四、國內外法蘭公稱壓力體系比較
