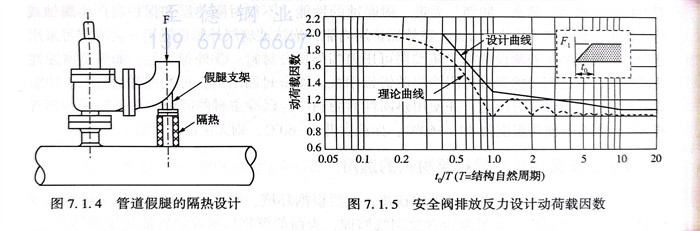

見(jian)圖7.1.4所示,安(an)全(quan)(quan)閥排(pai)(pai)氣(qi)(qi)反(fan)(fan)力(li)會(hui)在安(an)全(quan)(quan)閥和管(guan)(guan)(guan)道連(lian)接(jie)處(chu)的(de)(de)三(san)通(或(huo)焊(han)接(jie)支管(guan)(guan)(guan))位置產(chan)生很大的(de)(de)彎(wan)(wan)矩,三(san)通(或(huo)焊(han)接(jie)支管(guan)(guan)(guan))點是一個(ge)(ge)應力(li)集(ji)中(zhong)點。減(jian)小(xiao)這(zhe)個(ge)(ge)彎(wan)(wan)矩的(de)(de)辦(ban)法(fa)除了(le)盡(jin)(jin)量(liang)縮短(duan)力(li)臂外,還應避免產(chan)生其他不必要(yao)的(de)(de)彎(wan)(wan)矩威脅三(san)通(或(huo)焊(han)接(jie)支管(guan)(guan)(guan))。在安(an)全(quan)(quan)閥排(pai)(pai)氣(qi)(qi)管(guan)(guan)(guan)布(bu)置的(de)(de)過(guo)程中(zhong),盡(jin)(jin)量(liang)將排(pai)(pai)氣(qi)(qi)管(guan)(guan)(guan)和管(guan)(guan)(guan)道布(bu)置在同(tong)一個(ge)(ge)平面內,另外,在位于排(pai)(pai)氣(qi)(qi)管(guan)(guan)(guan)出口彎(wan)(wan)頭下方做支撐柱(假(jia)腿(tui)(tui)支架(jia))。假(jia)腿(tui)(tui)支架(jia)一般(ban)應設(she)計隔熱,以(yi)避免假(jia)腿(tui)(tui)支架(jia)由于溫(wen)差(cha)引起(qi)的(de)(de)托(tuo)空,同(tong)時(shi)由于支撐不托(tuo)空更加(jia)增加(jia)了(le)整個(ge)(ge)排(pai)(pai)氣(qi)(qi)系(xi)統(tong)的(de)(de)剛度(du)(du)。見(jian)圖7.1.5,剛度(du)(du)的(de)(de)增加(jia)會(hui)使安(an)全(quan)(quan)閥排(pai)(pai)氣(qi)(qi)反(fan)(fan)力(li)周期(qi)T越(yue)小(xiao),安(an)全(quan)(quan)閥排(pai)(pai)氣(qi)(qi)反(fan)(fan)力(li)DLF(動荷載因數)就(jiu)越(yue)小(xiao),會(hui)減(jian)輕三(san)通(或(huo)焊(han)接(jie)支管(guan)(guan)(guan))的(de)(de)應力(li)集(ji)中(zhong)。
筆者(zhe)發(fa)現(xian)有的(de)設計人員常漏設計假腿的(de)隔熱保溫(wen),對(dui)于(yu)三(san)通(tong)(或(huo)焊接支管(guan))位置的(de)安全保障不(bu)太有利。
