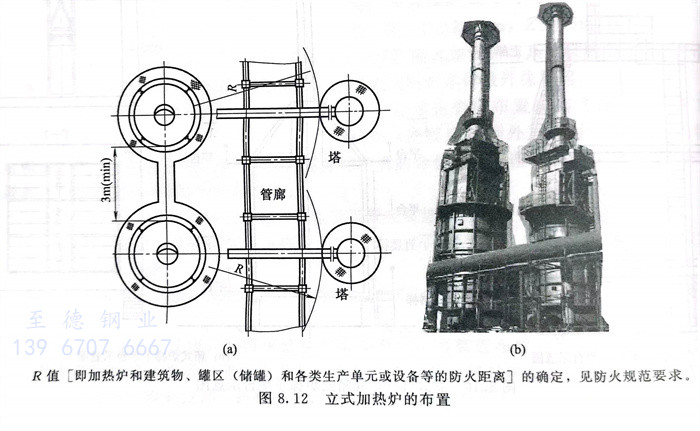

立式(shi)加熱爐的(de)布置設計見圖(tu)8.12。

 工程應用：加(jia)熱爐和汽包的布置(zhi)設(she)計

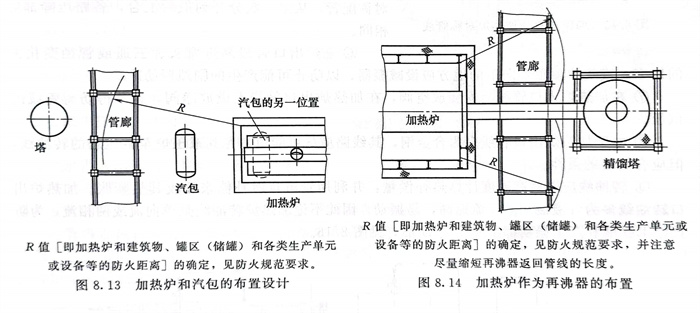

   當加熱(re)爐(lu)有輔助設備(bei)如(ru)空(kong)氣預(yu)熱(re)器、鼓(gu)風機(ji)、引風機(ji)等(deng)時，輔助設備(bei)的(de)(de)(de)(de)布置不應妨礙其本(ben)身(shen)和加熱(re)爐(lu)的(de)(de)(de)(de)檢修。燃料氣的(de)(de)(de)(de)分液罐(guan)等(deng)預(yu)處理設備(bei)要離爐(lu)子6m以上(shang)距離。對于設有蒸汽(qi)發生器的(de)(de)(de)(de)加熱(re)爐(lu)，汽(qi)包(bao)宜設置在加熱(re)爐(lu)頂(ding)部或鄰近的(de)(de)(de)(de)框架(jia)上(shang)，見圖(tu)8.13。汽(qi)包(bao)設備(bei)不含油，故不受15m的(de)(de)(de)(de)限制。

 工程應用：加熱(re)爐作為再沸器的布置設計(ji)

 加(jia)熱(re)爐作為再沸(fei)器的布置(zhi)設計(ji)見圖(tu)8.14。

  R值(zhi)［即(ji)加(jia)熱爐(lu)和(he)建筑物(wu)、罐(guan)區（儲罐(guan)）和(he)各(ge)類(lei)生產單元或設備等的(de)防火距離］的(de)確定，見防火規范要求(qiu)。

  R值［即加(jia)熱爐和建筑(zhu)物、罐(guan)區（儲罐(guan)）和各類(lei)生(sheng)產單元(yuan)或設備(bei)等的防(fang)火距(ju)離］的確定，見防(fang)火規范要求，并(bing)注意盡量(liang)縮短(duan)再沸器(qi)返回管線的長度(du)。
