泵是否設置在室內,多數應根據地區條件和用戶要求來確定。裝置內的泵(beng),一般不設在室內,在裝置外、儲罐區等,考慮到噪聲、天氣等情況,有時布置在室內或半露天(不帶側墻的廠棚)布置,見表9.5。

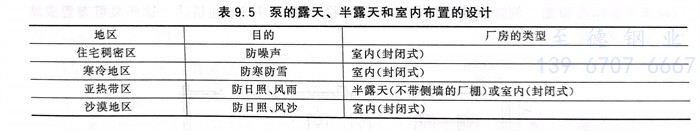

  表(biao)9.5泵的(de)露(lu)天(tian)、半露(lu)天(tian)和(he)室內布(bu)置(zhi)的(de)設(she)計


表 5.jpg


一(yi)、露天布(bu)置


 ①. 泵常集中布置(zhi)在(zai)管廊的下方或(huo)側面,也可(ke)分(fen)散布置(zhi)在(zai)被抽吸設備的附近。其優點是通風良(liang)好、操(cao)作和檢(jian)修方便。


 ②. 在管廊(lang)下布置(zhi)泵時,一般是泵-電(dian)動(dong)機(ji)的長軸(zhou)與管廊(lang)成直角,當泵-電(dian)動(dong)機(ji)的長軸(zhou)過長妨礙通道時,可轉90°與管廊(lang)平行(xing)布置(zhi)。


 ③. 液(ye)化烴、操(cao)作(zuo)溫度(du)等于(yu)(yu)或高(gao)于(yu)(yu)自燃(ran)點(dian)的(de)可(ke)燃(ran)液(ye)體(ti)的(de)泵上方(fang),不(bu)宜布置甲(jia)、乙、丙類工(gong)藝(yi)設(she)備(bei);若不(bu)得不(bu)在其(qi)上方(fang)布置甲(jia)、乙、丙類工(gong)藝(yi)設(she)備(bei),應用不(bu)燃(ran)燒材(cai)料的(de)隔板隔離保護(hu)。并(bing)設(she)置噴(pen)霧(水噴(pen)淋(lin))系統或消(xiao)防(fang)炮(pao)保護(hu),并(bing)應覆蓋到泵體(ti)及進(jin)出口管道上的(de)易泄漏(lou)部位,噴(pen)淋(lin)的(de)強(qiang)度(du)不(bu)小于(yu)(yu)9LL/(㎡2·min)


 ④. 泵(beng)布置(zhi)在管廊下方或(huo)外側時,泵(beng)的(de)檢修空(kong)間凈空(kong)高(gao)度(du)不(bu)宜小于(yu)3000mm。對(dui)于(yu)多級泵(beng)端前面(mian)的(de)檢修通(tong)(tong)道(dao)(dao)寬(kuan)度(du)不(bu)應小于(yu)1800mm。一般泵(beng)端前面(mian)的(de)檢修通(tong)(tong)道(dao)(dao)寬(kuan)度(du)不(bu)小于(yu)1250mm,以便小盤(pan)叉(cha)車通(tong)(tong)過。泵(beng)端前面(mian)操作通(tong)(tong)道(dao)(dao)的(de)寬(kuan)度(du)不(bu)應小于(yu)1000mm。泵(beng)和驅動(dong)機(ji)的(de)中心(xin)線宜與管廊走(zou)向垂直。

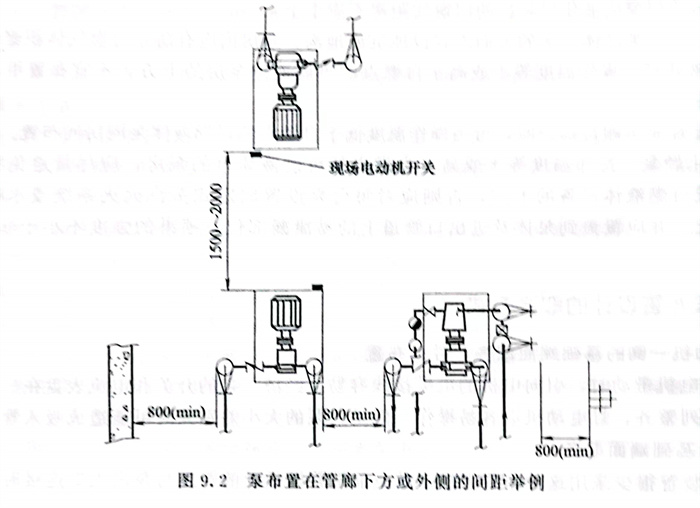

   除安(an)裝(zhuang)在聯合基礎上的(de)小型泵(beng)(beng)以外,兩臺泵(beng)(beng)之(zhi)間的(de)凈距不(bu)宜(yi)小于800mm。泵(beng)(beng)進、出(chu)口(kou)閥(fa)門(men)手輪到鄰近泵(beng)(beng)的(de)最凸(tu)出(chu)部分或柱子的(de)凈距最少為(wei)800mm。電動機之(zhi)間距離為(wei)1500~2000mm。如驅動設備為(wei)蒸汽透平時(shi),還應(ying)該考慮調(diao)節閥(fa)組、疏水閥(fa)組的(de)占地,見(jian)圖9.2。


 ⑤. 兩排泵之(zhi)間的(de)檢(jian)修(xiu)通(tong)道,寬度不(bu)小于3000mm,如不(bu)夠時泵端應有3000mm的(de)通(tong)道。


 ⑥. 操(cao)作溫(wen)度高于(yu)或等(deng)于(yu)自(zi)燃點的可燃液(ye)體泵宜(yi)集中(zhong)布置,與(yu)操(cao)作溫(wen)度低于(yu)自(zi)燃點的甲(jia)B、乙A類(lei)液(ye)體泵之(zhi)間(jian)(jian)的防火間(jian)(jian)距(ju)不(bu)應(ying)小(xiao)于(yu)4.5m,與(yu)液(ye)化烴泵之(zhi)間(jian)(jian)的間(jian)(jian)距(ju)不(bu)應(ying)小(xiao)于(yu)7.5m。




二、半露天布置


  在(zai)管(guan)廊下(xia)方布置(zhi)泵,應在(zai)上方設頂(ding)棚或將(jiang)泵布置(zhi)在(zai)框架的下(xia)層地面上,以框架平臺作為(wei)頂(ding)棚。例如在(zai)罐區的圍堰外(wai),如設頂(ding)棚,則需(xu)單獨搭建。這些泵可布置(zhi)成單排(pai)、雙排(pai)或多排(pai)。



三、室內布(bu)置

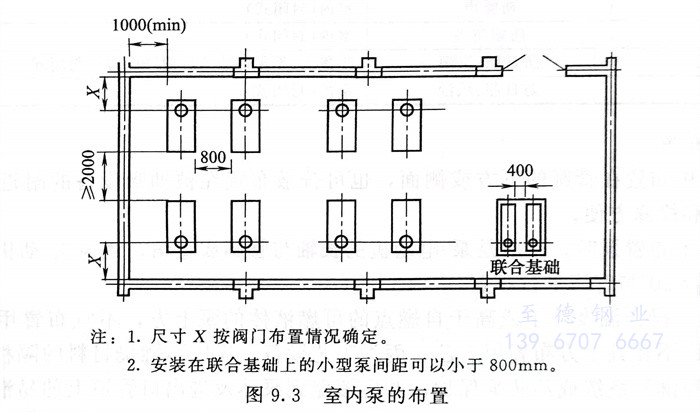

 ①. 泵布置在室內時,一(yi)般不(bu)考慮機動(dong)檢修車輛的通行要求(qiu)。泵端或泵側與墻之間的凈距不(bu)宜(yi)小于(yu)1m,兩排泵凈距不(bu)應小于(yu)2m,如(ru)圖(tu)9.3所示(shi)。


 ②. 液化烴(jing)泵(beng)(beng)、可(ke)燃液體(ti)泵(beng)(beng)在泵(beng)(beng)房內(nei)布置時,其設計應符合(he)下列要求。


   a. 液化烴(jing)泵(beng)、操作溫度等于或高于自燃點的(de)可燃液體泵(beng)、操作溫度低于自燃點的(de)可燃液體泵(beng)應(ying)分別(bie)布(bu)置(zhi)在不同房(fang)間內,各(ge)房(fang)間之間的(de)隔墻(qiang)應(ying)為防火墻(qiang)。


   b. 操(cao)作溫(wen)(wen)度(du)等(deng)于(yu)或(huo)高于(yu)自燃點(dian)(dian)的(de)可燃液體泵房(fang)(fang)的(de)門窗與操(cao)作溫(wen)(wen)度(du)低于(yu)自燃點(dian)(dian)的(de)甲в、乙A類液體泵房(fang)(fang)的(de)門窗或(huo)液化烴泵房(fang)(fang)的(de)門窗的(de)距離(li)不(bu)應小于(yu)4.5m。


   c. 甲、乙A類液體泵房的地(di)(di)面不宜(yi)設(she)地(di)(di)坑或地(di)(di)溝,泵房內(nei)應有防止可(ke)燃氣體積聚(ju)的措施。


   d. 在液化烴、操作溫(wen)度等于(yu)或高于(yu)自燃點的可燃液體泵房(fang)的上(shang)方,不(bu)宜布置甲、乙、丙類(lei)工藝(yi)設(she)備。


   e. 液化(hua)烴泵不超過兩臺時(shi),可與(yu)操(cao)作溫度低(di)于(yu)自燃(ran)點的(de)可燃(ran)液體(ti)泵同房間(jian)布置。


 ③. 液(ye)(ye)化烴(jing)泵、操作溫度(du)等于(yu)或高于(yu)自燃(ran)點的可(ke)燃(ran)液(ye)(ye)體泵的泵房,應盡量避免將泵房布(bu)置(zhi)在(zai)管(guan)廊或可(ke)燃(ran)液(ye)(ye)體設備的下方,否則(ze)應對每臺泵設置(zhi)固定式蒸汽(qi)滅火系(xi)統或水(shui)噴霧(水(shui)噴淋(lin))系(xi)統,并應覆蓋到泵體及進出口管(guan)道上(shang)的易泄漏部位,噴淋(lin)的強度(du)不小于(yu)9L/(㎡·min)。
