一般系統的管路管徑比泵的進出口大,要通過異(yi)徑管(guan)才能與泵進口連接,系統管路的管徑選擇比進出口大的目的是降低流速,減少水力損失。為了減少工藝壓力降,異徑管要靠近泵入口管口,但還需設置一段直管段。


  如果異徑(jing)管(guan)和直管(guan)段設(she)(she)計(ji)不(bu)當,會引起(qi)不(bu)正(zheng)常(chang)的(de)(de)進(jin)口(kou)(kou)(kou)條(tiao)件和不(bu)合(he)理的(de)(de)吸(xi)入流形狀,都可(ke)能在(zai)泵(beng)葉輪進(jin)口(kou)(kou)(kou)之前(qian)(qian),吸(xi)入管(guan)的(de)(de)某一位置(zhi)處引起(qi)螺旋(xuan)形液(ye)(ye)流(預(yu)旋(xuan))。由(you)于預(yu)旋(xuan)使液(ye)(ye)體以(yi)非正(zheng)常(chang)角(jiao)度進(jin)入葉輪葉片之間,液(ye)(ye)體預(yu)旋(xuan)與(yu)(yu)葉輪轉向(xiang)相(xiang)同會降低(di)泵(beng)的(de)(de)壓頭(tou),液(ye)(ye)體預(yu)旋(xuan)與(yu)(yu)葉輪相(xiang)反轉向(xiang)則(ze)會增(zeng)加(jia)泵(beng)的(de)(de)壓頭(tou)和功率,也可(ke)能使驅動裝置(zhi)過(guo)載并改變泵(beng)的(de)(de)性能。所以(yi),將液(ye)(ye)體以(yi)流線型的(de)(de)流動方式(shi)導入泵(beng)葉輪進(jin)口(kou)(kou)(kou)是最合(he)理的(de)(de)。為了(le)有一個最優的(de)(de)流動形式(shi),避(bi)免對葉輪的(de)(de)干擾(rao),要求吸(xi)人管(guan)在(zai)緊靠泵(beng)吸(xi)入法蘭前(qian)(qian)設(she)(she)置(zhi)一定的(de)(de)直管(guan)段。為防止(zhi)偏流、旋(xuan)渦流而(er)使泵(beng)性能降低(di)。


  ①. 單側吸人口處如有水平布置的彎頭時,應在吸入口和彎頭之間設一段長度大于3倍管徑的直管段。直管段是指泵的吸入端和異徑管間的距離,臨時過濾器包括在這個直管段中。

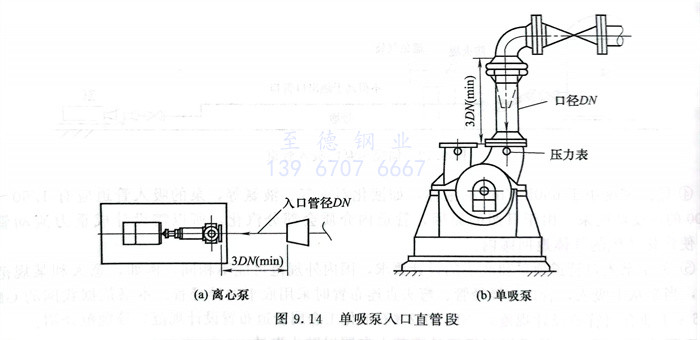

  在GB 50275《風機、壓縮機、泵安(an)裝工(gong)程施工(gong)及驗收(shou)規(gui)范》中(zhong)指出離心泵的吸入(ru)管(guan)路的配置應符(fu)合:泵入(ru)口(kou)前的直管(guan)段長(chang)度(du)不小于入(ru)口(kou)直徑(jing)3倍。見圖(tu)9.14。

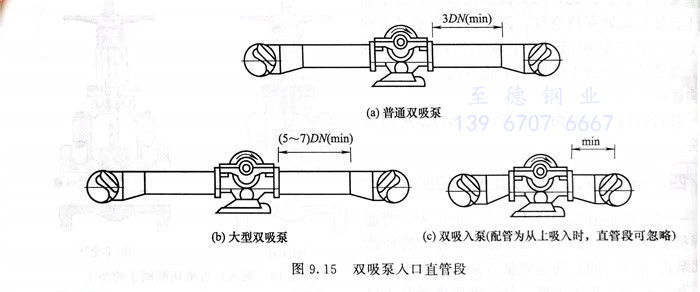

  ②. 雙(shuang)側(ce)吸(xi)入(ru)口的離(li)(li)心泵(beng)為使泵(beng)軸兩側(ce)的推力相等,葉(xie)輪平衡,吸(xi)入(ru)管(guan)(guan)(guan)道(dao)應有一段(duan)(duan)(duan)直(zhi)管(guan)(guan)(guan)段(duan)(duan)(duan),直(zhi)管(guan)(guan)(guan)段(duan)(duan)(duan)是指泵(beng)的吸(xi)入(ru)端和異徑(jing)管(guan)(guan)(guan)間的距離(li)(li),臨時(shi)過濾器包括在這個直(zhi)管(guan)(guan)(guan)段(duan)(duan)(duan)中。普通雙(shuang)吸(xi)入(ru)泵(beng)的吸(xi)入(ru)口要設一段(duan)(duan)(duan)至少有3倍管(guan)(guan)(guan)徑(jing)長(chang)的直(zhi)管(guan)(guan)(guan)段(duan)(duan)(duan),對大型泵(beng)直(zhi)管(guan)(guan)(guan)段(duan)(duan)(duan)長(chang)應為5~7倍管(guan)(guan)(guan)徑(jing),見圖9.15(a)、(b)。當直(zhi)管(guan)(guan)(guan)段(duan)(duan)(duan)不(bu)夠長(chang)時(shi),應在短(duan)管(guan)(guan)(guan)內安裝整(zheng)流或導流板,或改變管(guan)(guan)(guan)道(dao)布置。


   當雙吸(xi)入(ru)(ru)泵(beng)的配管為上吸(xi)入(ru)(ru)時,不必(bi)考慮所要求的直管段(duan)。垂直管道可以通(tong)過(guo)彎頭和異徑管與吸(xi)入(ru)(ru)管口直接(jie)相連,且要求盡量短,見圖9.15(c)。




  ③. 關于泵(beng)(beng)(beng)入(ru)口(kou)(kou)設置一(yi)段直(zhi)管(guan)段防(fang)止(zhi)偏流的設計(ji)要(yao)求,國內外(wai)規(gui)范可能不相同。例如,意大(da)利某規(gui)范規(gui)定,泵(beng)(beng)(beng)管(guan)口(kou)(kou)可以(yi)與異徑(jing)(jing)管(guan)、彎(wan)頭直(zhi)連布(bu)置;日本某規(gui)范規(gui)定普通雙吸入(ru)泵(beng)(beng)(beng)的吸入(ru)口(kou)(kou)要(yao)設一(yi)段至少有2.5倍管(guan)徑(jing)(jing)長的直(zhi)管(guan)段。本書依據我國的配管(guan)設計(ji)規(gui)范介紹。有一(yi)些(xie)工程項目泵(beng)(beng)(beng)入(ru)口(kou)(kou)的配管(guan)設計(ji)沒有增加(jia)直(zhi)管(guan)段,在實(shi)際工程設計(ji)過(guo)程中,需(xu)根據工程實(shi)際來選擇(ze)標準(zhun)開(kai)展(zhan)設計(ji)。
