在某些情況下,為保護泵體不受損壞并能正常運行,泵的進、出管道上常設置保護管道、自啟動管道等。管道布置時這類旁通支管的連接應盡量靠近主管的閥。
1. 暖(nuan)泵管(guan)道

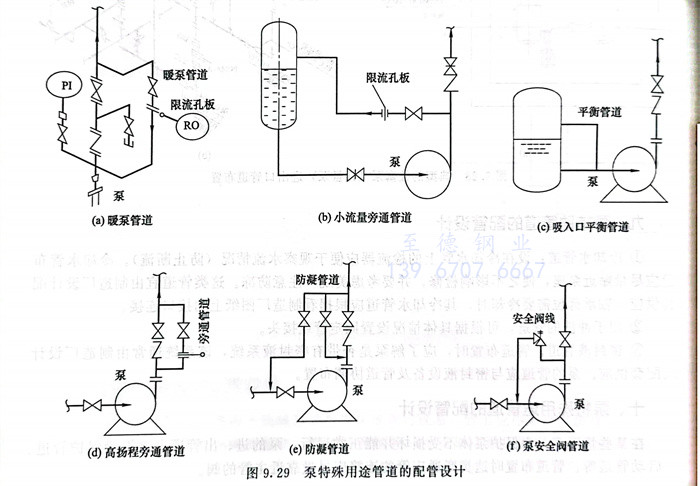

當泵輸送(song)介質溫度大于200℃且有備用泵的情況下(xia),為避(bi)免切(qie)(qie)換泵時高溫液體(ti)急劇涌(yong)入待運行的泵內,使泵體(ti)、葉輪受(shou)熱不(bu)均而損壞或變形,致(zhi)使固定部分(fen)和旋轉部分(fen)出現(xian)(xian)卡住(zhu)現(xian)(xian)象,因而需設泵的暖泵線,使停運的泵處于熱狀態,以便(bian)隨時切(qie)(qie)換,見圖9.29(a)。
2. 預冷管道
輸送低溫介質的泵組中,常在泵的出口閥(組)前后設置DN20(或DN25)旁通(tong)管道(帶切斷閥)。
3. 小流量旁通管道
當泵(beng)的工作流量(liang)(liang)(liang)低于泵(beng)的額(e)定(ding)流量(liang)(liang)(liang)30%以(yi)上時,就(jiu)會產生垂直于軸的徑向推力。由(you)于泵(beng)在低效率下運轉(zhuan),使泵(beng)入(ru)口(kou)部位的液溫升(sheng)高(gao),蒸汽(qi)壓(ya)增高(gao),容易出現(xian)(xian)汽(qi)蝕。為(wei)防止出現(xian)(xian)這種情(qing)況,要設置確保泵(beng)在最(zui)低流量(liang)(liang)(liang)下正常運轉(zhuan)的小流量(liang)(liang)(liang)線。小流量(liang)(liang)(liang)線不能(neng)接至(zhi)泵(beng)的吸入(ru)管,而應(ying)接至(zhi)吸入(ru)罐或其他系(xi)統上,見圖(tu)9.29(b)。
4. 吸入(ru)口(kou)平衡管道(dao)
對于輸送在(zai)常溫下飽和蒸汽壓(ya)高于大(da)氣(qi)(qi)壓(ya)的液(ye)體或(huo)處于泡(pao)點狀態(tai)的液(ye)體,為防止進泵液(ye)體產生蒸汽或(huo)有氣(qi)(qi)泡(pao)進入泵內(nei)引起汽蝕而設(she)平(ping)衡(heng)線。平(ping)衡(heng)線由泵入口接至吸入罐的氣(qi)(qi)相部位。氣(qi)(qi)泡(pao)靠密(mi)度(du)差向(xiang)上返回吸入罐(或(huo)塔(ta))。特別是立式泵,由于氣(qi)(qi)體容易(yi)積(ji)(ji)聚(ju)在(zai)泵內(nei),所以平(ping)衡(heng)管(guan)被廣泛采用(yong)。平(ping)衡(heng)線配管(guan)時應注意,氣(qi)(qi)泡(pao)僅僅靠本身密(mi)度(du)差移動,平(ping)衡(heng)線要(yao)由泵坡向(xiang)罐,接到吸入罐的氣(qi)(qi)相部位。如彎(wan)頭太多,容易(yi)積(ji)(ji)聚(ju)氣(qi)(qi)泡(pao),見圖9.29(c)。
5. 高揚程旁通管道(dao)
啟(qi)動高揚程的(de)(de)泵時,出(chu)(chu)口(kou)閥單(dan)方向受壓(ya)過大,不易(yi)打開(kai),若強制開(kai)啟(qi),將有(you)損壞閥門的(de)(de)危險。在出(chu)(chu)口(kou)閥的(de)(de)前后(hou)設(she)置帶有(you)限流孔板(ban)的(de)(de)旁(pang)通線時便(bian)可容易(yi)開(kai)啟(qi)。同(tong)時,旁(pang)通線還有(you)減少管道振動和噪聲的(de)(de)作用,見圖9.29(d)。
6. 防凝(ning)管道
輸(shu)送在常溫(wen)下凝(ning)固(gu)的(de)高傾點(dian)或(huo)高凝(ning)固(gu)點(dian)的(de)液(ye)體(ti)(ti)(ti)時(shi),其備用(yong)泵(beng)和(he)(he)管(guan)(guan)(guan)線應(ying)設防(fang)凝(ning)線,以(yi)免(mian)備用(yong)泵(beng)和(he)(he)管(guan)(guan)(guan)線堵塞。一(yi)般(ban)設兩根(gen)防(fang)凝(ning)線,管(guan)(guan)(guan)徑(jing)DN20,其中(zhong)一(yi)根(gen)從(cong)泵(beng)出(chu)口(kou)(kou)(kou)切(qie)(qie)(qie)斷閥(fa)后(hou)接至止回閥(fa)前(qian)。為防(fang)止備用(yong)泵(beng)和(he)(he)管(guan)(guan)(guan)道內(nei)液(ye)體(ti)(ti)(ti)凝(ning)固(gu),打開(kai)防(fang)凝(ning)線閥(fa)門和(he)(he)備用(yong)泵(beng)入口(kou)(kou)(kou)閥(fa)門,于(yu)是少(shao)量液(ye)體(ti)(ti)(ti)通過泵(beng)體(ti)(ti)(ti)流(liu)(liu)向泵(beng)的(de)入口(kou)(kou)(kou)管(guan)(guan)(guan),使液(ye)體(ti)(ti)(ti)成(cheng)緩(huan)(huan)慢流(liu)(liu)動狀態;另一(yi)根(gen)防(fang)凝(ning)線是從(cong)出(chu)口(kou)(kou)(kou)切(qie)(qie)(qie)斷閥(fa)后(hou)接至泵(beng)入口(kou)(kou)(kou)切(qie)(qie)(qie)斷閥(fa)前(qian),當檢修備用(yong)泵(beng)時(shi),關閉備用(yong)泵(beng)入口(kou)(kou)(kou)切(qie)(qie)(qie)斷閥(fa),打開(kai)防(fang)凝(ning)線閥(fa)門,少(shao)量液(ye)體(ti)(ti)(ti)在泵(beng)入口(kou)(kou)(kou)管(guan)(guan)(guan)段(duan)緩(huan)(huan)慢流(liu)(liu)動,以(yi)保證(zheng)管(guan)(guan)(guan)線內(nei)流(liu)(liu)體(ti)(ti)(ti)不凝(ning),見圖(tu)9.29(e)。防(fang)凝(ning)線的(de)安裝應(ying)使泵(beng)進出(chu)口(kou)(kou)(kou)管(guan)(guan)(guan)道的(de)“死角”最少(shao),必要時(shi),對防(fang)凝(ning)線加伴熱(re)管(guan)(guan)(guan)。
7. 泵(beng)安全(quan)閥管道
對于電動式往復泵、齒輪(lun)泵和螺桿泵,應在出(chu)口(kou)側設安全(quan)閥,泵本身已(yi)帶安全(quan)閥者除(chu)外,安全(quan)閥出(chu)口(kou)接至(zhi)泵吸入口(kou)和切斷閥之間的(de)管道,見圖9.29(f)。氣動往復泵視具體情況決定是否需要(yao)安裝(zhuang)安全(quan)閥。
