工程應用：某臥式泵(beng)出口管道(dao)的配管設(she)計

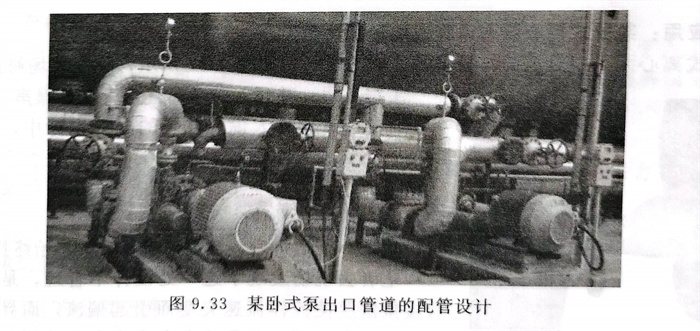

  某臥式泵出(chu)口管(guan)道(dao)(dao)的(de)配管(guan)設(she)計(ji)見圖9.33，出(chu)口管(guan)道(dao)(dao)統一(yi)布置在一(yi)側，閥(fa)門(men)及儀(yi)表的(de)高(gao)度適合(he)操(cao)作和維護。

工程應(ying)用：泵管(guan)道提高補償能力的配(pei)管(guan)設計方案

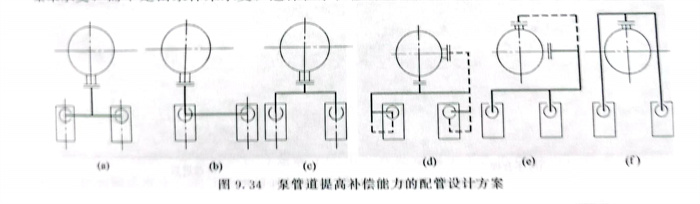

  泵(beng)管(guan)口(kou)必須(xu)根(gen)據制造廠提供(gong)的(de)接(jie)口(kou)的(de)允許推力(li)和力(li)矩進行核算。如圖9.34所(suo)示，幾種接(jie)管(guan)方法，由（a）～（f）隨著管(guan)道長度的(de)增加，其補(bu)償能力(li)也增大(da)，也就(jiu)越適(shi)用于高溫場合。

  對(dui)于Y形泵，泵管口(kou)朝上，應(ying)在(zai)(zai)立管或立管彎頭處設置吊架，使管道(dao)的應(ying)力和(he)(he)重(zhong)量由支架來(lai)承(cheng)受(shou)，而不(bu)是由泵體來(lai)承(cheng)受(shou)，這樣在(zai)(zai)泵檢(jian)修時(shi)也不(bu)需(xu)另設管道(dao)的臨時(shi)支架進行吊運。施工時(shi)應(ying)特(te)別(bie)注(zhu)意管中(zhong)心線和(he)(he)接口(kou)中(zhong)心線要(yao)對(dui)準，以減少應(ying)力。
