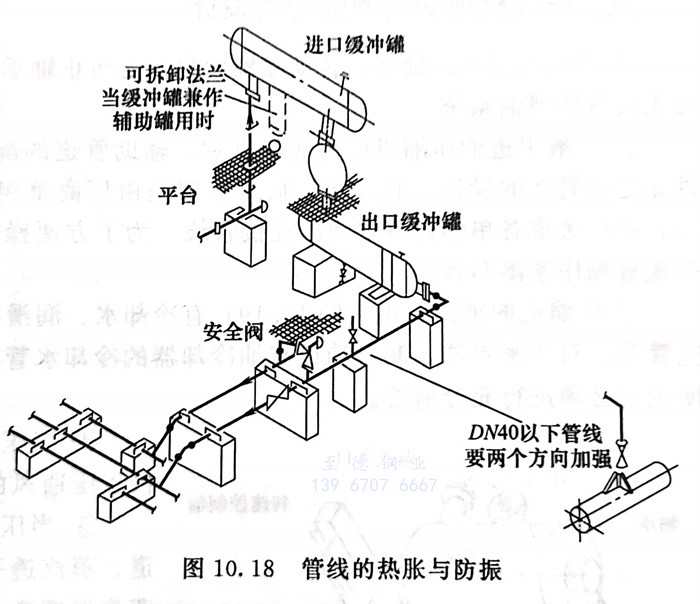

①. 往復式壓縮機(ji)的管線在熱脹的同時又伴有振動,為防止振動,對熱脹管線必須固定,但固定又會限制熱脹,因此應使管道的固有頻率避開管道的氣柱固有頻率及機器的激振頻率。必要時可設置防振支架、擴大管道直徑、增設脈動衰減器或孔板、合理設置緩沖器(罐),以避開共振管長,并減少彎頭數量,如圖10.18所示。詳細介紹如下。


   a. 為減小往復式壓(ya)縮(suo)機的間歇(xie)吸(xi)入和(he)排(pai)出(chu)產生的壓(ya)力(li)脈沖而引起(qi)的振(zhen)動,應在(zai)壓(ya)縮(suo)機吸(xi)入和(he)排(pai)出(chu)口(kou)設置(zhi)緩(huan)沖罐,并盡量靠近壓(ya)縮(suo)機進出(chu)口(kou)管口(kou)。


   b. 由于壓(ya)縮(suo)機出口管線內的脈沖流引起壓(ya)力波動,變化(hua)范圍(wei)較(jiao)大(da)。因此,出口管線上不得設置波型補償(chang)器,以防在高壓(ya)力時產生過(guo)大(da)的應力而造(zao)成(cheng)破壞。


   c. 除小管(guan)徑(jing)(DN40)管(guan)線(xian)(xian)外,原則上振動管(guan)線(xian)(xian)的(de)支架不應在廠(chang)房、構架、平臺和設(she)備(bei)上生根。與壓縮(suo)機(ji)進出口管(guan)線(xian)(xian)相接的(de)小直(zhi)徑(jing)(DN40)分支管(guan)線(xian)(xian)接頭處應采用加強。


   d. 管(guan)線若用蒸(zheng)汽吹掃,蒸(zheng)汽溫(wen)度高于介質溫(wen)度時,應按(an)蒸(zheng)汽溫(wen)度考慮管(guan)線的(de)柔性(xing)。


   e. 管接頭和(he)角(jiao)撐板,使(shi)其(qi)有一(yi)定強度,以防焊縫破(po)裂。




 ②. 振(zhen)動管線支(zhi)架


   a. 振動管線宜(yi)沿地(di)面敷設,并利(li)用管墩(dun)作為支架(jia),且相鄰的跨距長度(du)不可(ke)(ke)(ke)以相同,以防產生(sheng)共振,固定(ding)架(jia)位置(zhi)應盡可(ke)(ke)(ke)能(neng)靠近彎頭和三通等(deng)方(fang)向改(gai)變的地(di)方(fang),在管線布置(zhi)上盡可(ke)(ke)(ke)能(neng)不做三度(du)空間(jian)的改(gai)變。


   b. 應合(he)理設置導向支架和管卡(ka),既要抗(kang)振(zhen),又(you)不妨礙管線的熱位移。


   c. 固定(ding)管(guan)托、管(guan)卡(ka)應有(you)一定(ding)的彈性,吸(xi)收管(guan)線(xian)的振動。例如在固定(ding)管(guan)卡(ka)與(yu)管(guan)線(xian)之間襯(chen)以(yi)軟(ruan)木或橡膠(jiao)墊。


   d. 從汽液分(fen)離罐至壓縮(suo)機(ji)(ji)間的支(zhi)(zhi)撐,必須要單獨設(she)(she)置(zhi)(zhi)(zhi),不可設(she)(she)置(zhi)(zhi)(zhi)于(yu)建(jian)筑物(wu)構架上。且(qie)不得(de)在壓縮(suo)機(ji)(ji)機(ji)(ji)殼(ke)上和(he)支(zhi)(zhi)撐壓縮(suo)機(ji)(ji)的底座上設(she)(she)置(zhi)(zhi)(zhi)管線(xian)支(zhi)(zhi)架。


   e. 往復式壓(ya)縮機的(de)基(ji)座和(he)管線(xian)的(de)支架必(bi)須(xu)單獨分(fen)開設置。
