工程應用：某離(li)心式(shi)壓縮機管道的配管設計

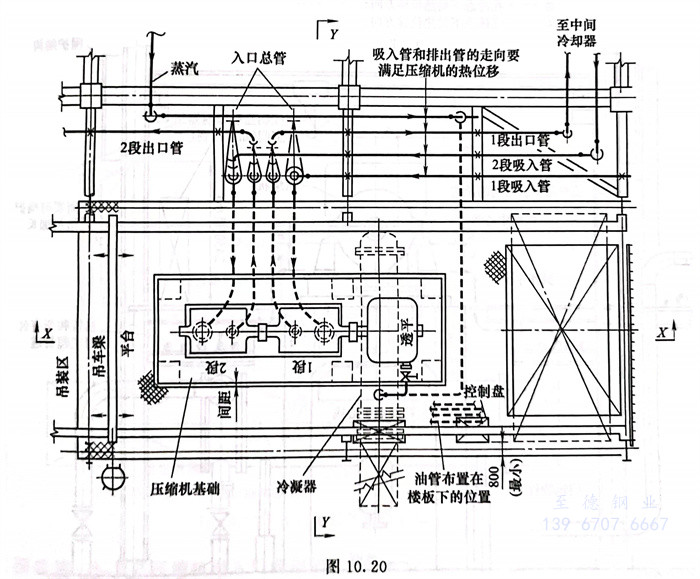

  某離心式壓縮(suo)機管道的配管設計見圖10.20。壓縮機布置在廠房內，其入口總管設置在廠房外側，可以節約占地面積，又便于安裝和維修。壓縮機入口不直接接彎頭，其最短直管段應大于2DN，通常可取（3～5）DN。

工程應用：某(mou)往復(fu)式壓(ya)縮(suo)機管(guan)道(dao)的配管(guan)設計

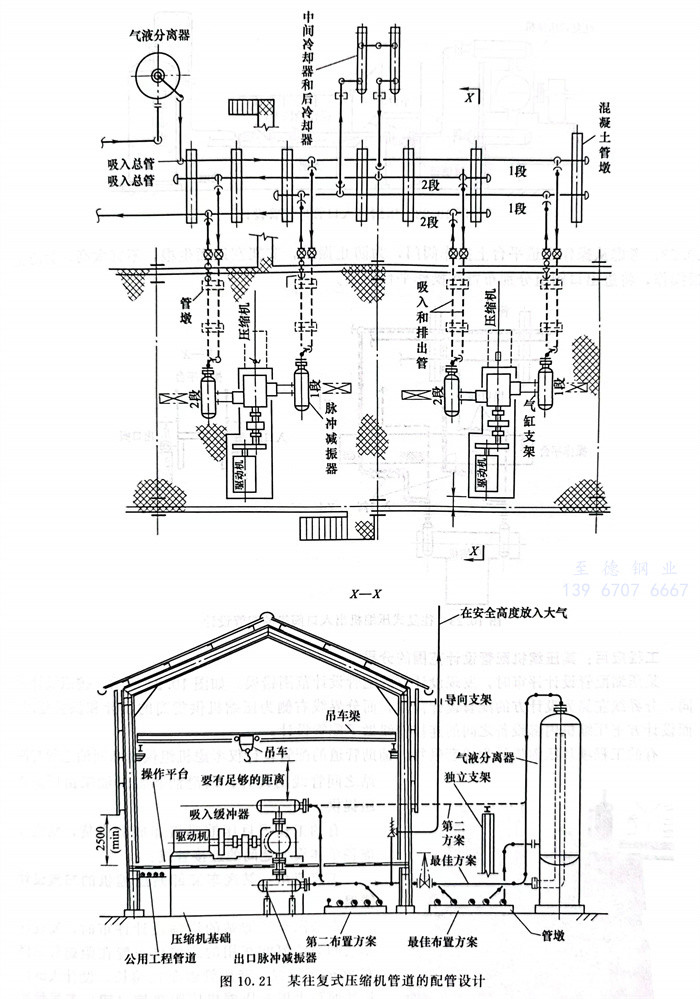

  某往復式壓縮機管道(dao)的配管設計見圖(tu)10.21。

工程(cheng)應用：某往復式壓縮機入口管(guan)道的配管(guan)設計

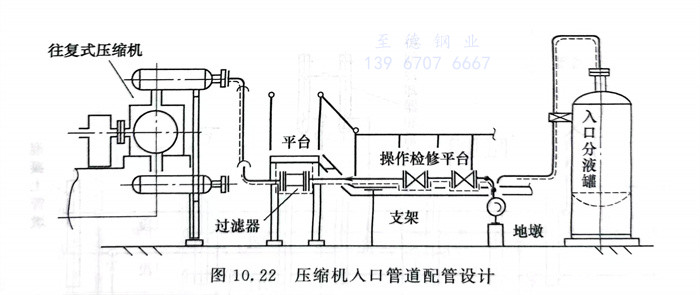

  某壓(ya)(ya)(ya)(ya)縮(suo)(suo)機入(ru)口(kou)(kou)管(guan)(guan)(guan)道(dao)的(de)配管(guan)(guan)(guan)設(she)計見圖10.22。易產生凝(ning)液的(de)管(guan)(guan)(guan)線(xian)應進行伴熱(re)。為減(jian)小氣體壓(ya)(ya)(ya)(ya)力脈動，應在壓(ya)(ya)(ya)(ya)縮(suo)(suo)機入(ru)口(kou)(kou)管(guan)(guan)(guan)線(xian)上設(she)置緩沖罐或孔板。水溝、水池(chi)或一些小的(de)窩氣坑不可設(she)置于(yu)壓(ya)(ya)(ya)(ya)縮(suo)(suo)機房內。

工程應用：往復式(shi)壓縮機出(chu)入口(kou)閥組(zu)的配(pei)管設計(ji)

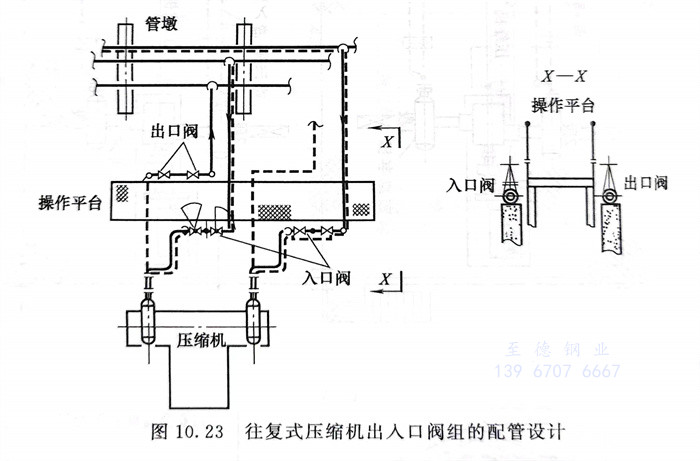

  往(wang)復式壓縮(suo)(suo)機(ji)出(chu)入口(kou)閥組的配管設(she)計(ji)宜與壓縮(suo)(suo)機(ji)軸垂直布(bu)置(zhi)，也可平(ping)行布(bu)置(zhi)，見圖10.23。考慮從操(cao)(cao)作通道平(ping)臺上操(cao)(cao)作閥門，為防(fang)止振(zhen)動(dong)，支架在地面生根，不宜太(tai)高(gao)。為防(fang)止誤操(cao)(cao)作，將進出(chu)口(kou)閥組分(fen)別布(bu)置(zhi)在操(cao)(cao)作平(ping)臺兩側。
