工程應用:某壓(ya)縮機配管設計范(fan)圍的分界

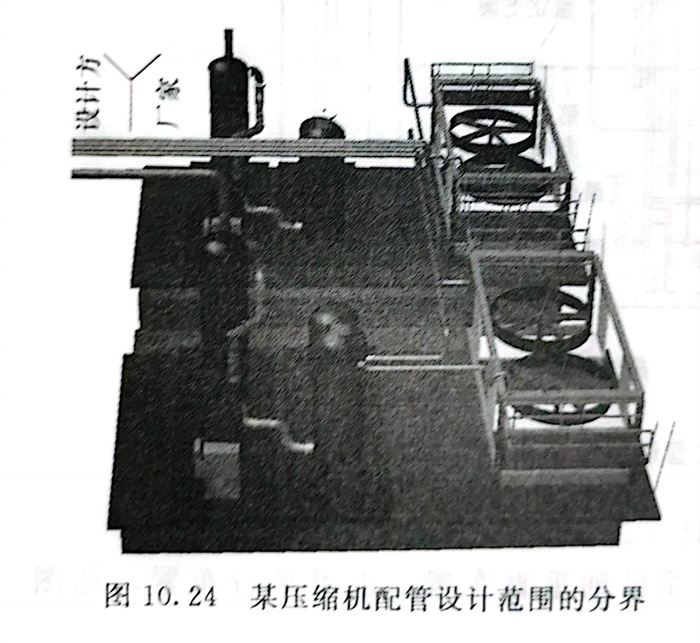

  某壓(ya)縮(suo)配(pei)(pei)管(guan)設(she)(she)(she)計評審時,發現設(she)(she)(she)計方的配(pei)(pei)管(guan)設(she)(she)(she)計范圍(wei)錯誤(wu)。如(ru)圖10.24所示,按照(zhao)設(she)(she)(she)計合同,分界線(xian)左(zuo)側(ce)為設(she)(she)(she)計方的配(pei)(pei)管(guan)設(she)(she)(she)計范圍(wei),而(er)分界線(xian)右側(ce)為壓(ya)縮(suo)機供貨(huo)商(shang)的設(she)(she)(she)計和(he)供貨(huo)范圍(wei)。而(er)設(she)(she)(she)計方把壓(ya)縮(suo)機內部設(she)(she)(she)備之(zhi)間的連接管(guan)線(xian)做(zuo)了配(pei)(pei)管(guan)設(she)(she)(she)計。


  有的工(gong)程項目壓縮機(ji)(ji)組為成(cheng)套供(gong)(gong)貨,輔助(zhu)管道的配管設計僅考慮機(ji)(ji)組供(gong)(gong)油(you)(you)(you)和(he)(he)回油(you)(you)(you)總管與油(you)(you)(you)站之(zhi)間管線(xian)的設計。潤滑油(you)(you)(you)和(he)(he)軸封油(you)(you)(you)架(jia)由廠商整(zheng)組提供(gong)(gong)。


  有(you)的(de)工程項目壓縮機組非成套供(gong)貨,則應考慮各單(dan)體設(she)備之間(jian)的(de)連接(jie)管線(xian)。




工(gong)程應(ying)用:某汽(qi)車裝卸站(zhan)壓縮機的布置設(she)計錯誤

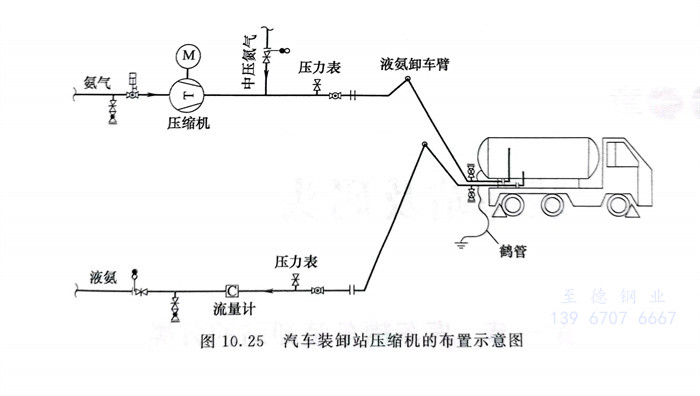

  在某(mou)汽車(che)裝(zhuang)卸(xie)站的詳細設計評審時,發現(xian)汽車(che)裝(zhuang)卸(xie)站液氨(an)卸(xie)車(che)用的壓縮機(ji)布(bu)置(zhi)(zhi)在距鶴管(guan)和槽車(che)20m的位置(zhi)(zhi),造成管(guan)道(dao)布(bu)置(zhi)(zhi)偏(pian)長,設計人解釋說按照防火規范壓縮機(ji)應距離槽(罐)車(che)盡(jin)量遠一些。實際上,汽車(che)裝(zhuang)卸(xie)站的專用壓縮機(ji)可以靠近(jin)鶴管(guan)布(bu)置(zhi)(zhi),見圖10.25。
