臥式儲罐與立式儲罐相比,容量較小,承壓能力變化范圍寬。最大容量400m3,實際使用一般不超過120m3,最常用的是50m3。適宜在各種工藝條件下使用,在煉油化工廠多用于儲存液化石油氣、丙烯、液氨等,各種工藝性儲罐也多用小型臥式儲罐;在中小型油庫用臥式儲罐儲存汽油、柴油及數量較小的潤滑油。另外,汽車罐車和鐵路罐車也大多用臥式儲罐,但屬于移動式壓力容器。本章主要介紹固定式壓力容器儲罐。

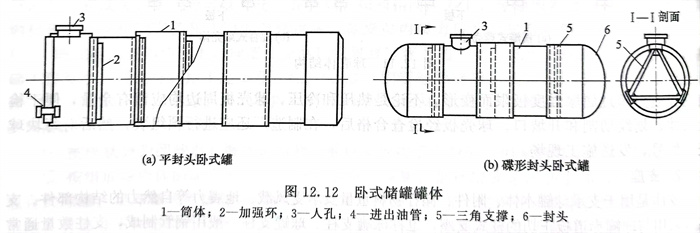

臥(wo)式(shi)儲罐由罐體(ti)(ti)、支座及附(fu)件等(deng)組成。罐體(ti)(ti)包括(kuo)筒體(ti)(ti)和封頭,筒體(ti)(ti)由鋼板拼接卷板、組對焊接而成,各筒節間(jian)環縫可(ke)對接也(ye)可(ke)搭接;封頭常(chang)用橢圓形、碟形及平封頭。臥(wo)式(shi)儲罐的罐體(ti)(ti)如圖12.12所示。
臥式(shi)儲罐(guan)支(zhi)(zhi)座有鞍式(shi)、圈式(shi)和支(zhi)(zhi)承(cheng)式(shi)三種。大中型臥式(shi)儲罐(guan)常(chang)設置(zhi)兩個對稱布(bu)置(zhi)的鞍式(shi)支(zhi)(zhi)座,其(qi)中一(yi)(yi)個固定在地(di)腳螺栓(shuan)上是不(bu)動的,稱為固定支(zhi)(zhi)座;另一(yi)(yi)個其(qi)底板上與地(di)腳螺栓(shuan)配套(tao)的孔采用長圓形,當(dang)罐(guan)體受(shou)熱膨脹時可沿軸向移動,避(bi)免產生溫(wen)差應力。
