有的規范規定,立式儲罐連接管子大于等于150mm,位于地震等級大于等于7級的需要增加金屬軟管等軟連接以防沉降和抗地震。有規范規定,與儲罐連接管道均應加撓性或柔性連接。具體規定如下。


  ①. GB 50160《石油化工企業設計防火規(gui)范》規(gui)定(ding):可(ke)燃液體地(di)上儲罐的進出口管道應(ying)采用柔性連接。此規(gui)定(ding)是為了防止(zhi)儲罐與管道之間產(chan)生的不均(jun)勻沉降引起破壞(huai)。


  ②. SH 3007《石油(you)化(hua)工儲運系統罐(guan)(guan)區設計規范(fan)》規定:與儲罐(guan)(guan)連(lian)接(jie)的管道應采用(yong)撓性連(lian)接(jie)方(fang)式(shi),并應滿(man)足抗震(zhen)和(he)防止(zhi)儲罐(guan)(guan)地震(zhen)沉(chen)降(jiang)的要(yao)求。


  ③. GB50074《石油庫設計規范》規定:液(ye)體(ti)儲罐(guan)的(de)主要進出口管道與罐(guan)體(ti)的(de)連接宜采用撓(nao)性或柔性連接方式。


  ④. GB 50151《泡(pao)(pao)沫滅火系統設計規(gui)范》規(gui)定(ding):地上泡(pao)(pao)沫混合(he)液(ye)或(huo)(huo)泡(pao)(pao)沫水平管(guan)(guan)道(dao)應敷設在管(guan)(guan)墩或(huo)(huo)管(guan)(guan)架上,與罐壁(bi)上的泡(pao)(pao)沫混合(he)液(ye)立管(guan)(guan)之間宜用金屬軟管(guan)(guan)連接。

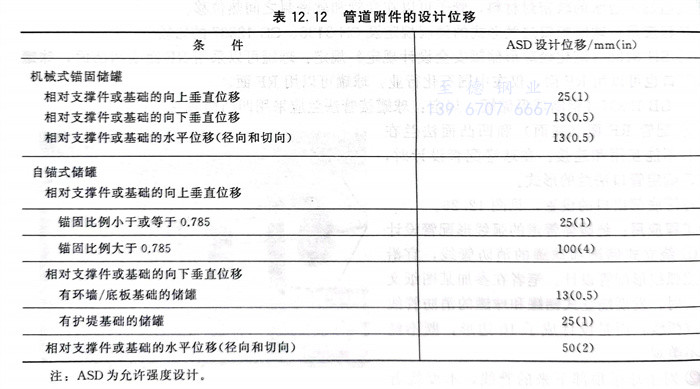

  ⑤. API 650《鋼制焊(han)接(jie)(jie)石油儲罐》規(gui)定(ding):連接(jie)(jie)到(dao)儲罐的(de)(de)(de)(de)管(guan)(guan)道(dao)系(xi)統(tong)(tong)應考慮(lv)到(dao)地(di)(di)震(zhen)(zhen)時(shi)連接(jie)(jie)點(dian)的(de)(de)(de)(de)潛在運(yun)動(dong)(dong),并提供足(zu)夠(gou)(gou)的(de)(de)(de)(de)撓(nao)性(xing),以避免管(guan)(guan)道(dao)系(xi)統(tong)(tong)失(shi)效時(shi)出(chu)現產(chan)品泄漏(lou)。管(guan)(guan)道(dao)系(xi)統(tong)(tong)及支(zhi)架的(de)(de)(de)(de)設(she)(she)計(ji)(ji)應確保不會將附(fu)件的(de)(de)(de)(de)機(ji)(ji)(ji)械(xie)載(zai)荷(he)顯(xian)著地(di)(di)轉移(yi)(yi)到(dao)罐壁上(shang)。設(she)(she)計(ji)(ji)罐壁時(shi),應考慮(lv)到(dao)管(guan)(guan)道(dao)連接(jie)(jie)處的(de)(de)(de)(de)局部載(zai)荷(he)。可以使用能夠(gou)(gou)增加(jia)撓(nao)性(xing)的(de)(de)(de)(de)機(ji)(ji)(ji)械(xie)設(she)(she)備,如波(bo)紋管(guan)(guan)、伸縮接(jie)(jie)頭及其他撓(nao)性(xing)裝置,但(dan)是,這些裝置的(de)(de)(de)(de)設(she)(she)計(ji)(ji)需要考慮(lv)到(dao)地(di)(di)震(zhen)(zhen)載(zai)荷(he)和(he)(he)位(wei)(wei)移(yi)(yi)。除非另行計(ji)(ji)算,否(fou)則,在工作(zuo)應力水(shui)平(ping)(增加(jia)33%的(de)(de)(de)(de)地(di)(di)震(zhen)(zhen)載(zai)荷(he))下(xia),管(guan)(guan)道(dao)系(xi)統(tong)(tong)的(de)(de)(de)(de)管(guan)(guan)道(dao)、支(zhi)架和(he)(he)儲罐連接(jie)(jie)件應提供表12.12中(zhong)(zhong)的(de)(de)(de)(de)最小位(wei)(wei)移(yi)(yi)。管(guan)(guan)道(dao)系(xi)統(tong)(tong)和(he)(he)儲罐連接(jie)(jie)也應設(she)(she)計(ji)(ji)成能承受表12.12給出(chu)的(de)(de)(de)(de)1.4Ca(Cd為偏移(yi)(yi)放(fang)大(da)系(xi)數)倍的(de)(de)(de)(de)工作(zuo)壓力產(chan)生的(de)(de)(de)(de)位(wei)(wei)移(yi)(yi),并且(qie)沒有(you)破(po)裂(lie),但(dan)是,管(guan)(guan)道(dao)支(zhi)承件和(he)(he)罐壁允許有(you)永久變形和(he)(he)非彈性(xing)變形。對于在支(zhi)架或(huo)(huo)地(di)(di)基高(gao)度上(shang)方(fang)的(de)(de)(de)(de)連接(jie)(jie)件,考慮(lv)到(dao)儲罐或(huo)(huo)容(rong)器(qi)的(de)(de)(de)(de)漂移(yi)(yi),表12.12的(de)(de)(de)(de)位(wei)(wei)移(yi)(yi)應增加(jia)。表12.12中(zhong)(zhong)給出(chu)的(de)(de)(de)(de)值不包括(kuo)由(you)于基礎運(yun)動(dong)(dong)(如沉降(jiang)或(huo)(huo)地(di)(di)震(zhen)(zhen)位(wei)(wei)移(yi)(yi))而導致的(de)(de)(de)(de)基礎和(he)(he)管(guan)(guan)道(dao)錨固點(dian)的(de)(de)(de)(de)相對運(yun)動(dong)(dong)的(de)(de)(de)(de)影(ying)響。基礎運(yun)動(dong)(dong)的(de)(de)(de)(de)影(ying)響應包括(kuo)在管(guan)(guan)路系(xi)統(tong)(tong)的(de)(de)(de)(de)設(she)(she)計(ji)(ji)中(zhong)(zhong),例如,結合為增加(jia)撓(nao)性(xing)所采用的(de)(de)(de)(de)機(ji)(ji)(ji)械(xie)裝置的(de)(de)(de)(de)總位(wei)(wei)移(yi)(yi)來確定(ding)儲罐或(huo)(huo)容(rong)器(qi)上(shang)的(de)(de)(de)(de)機(ji)(ji)(ji)械(xie)載(zai)荷(he)。


表 12.jpg


在儲(chu)罐的配管(guan)設(she)計時候,應綜合考慮(lv)(lv)以上(shang)因素,考慮(lv)(lv)立式(shi)儲(chu)罐軟連接(jie)的設(she)計。
