工(gong)程應用:某埋地罐的(de)配管設(she)計

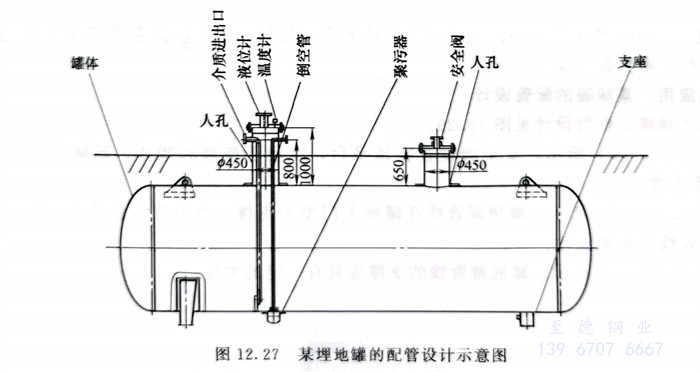

圖12.27是(shi)某埋(mai)地(di)罐示意(yi)圖,管道(dao)接口法(fa)蘭布置在(zai)了地(di)面以上。
工程應用:某常壓儲罐的配管設計(ji)
某常壓(ya)儲罐的配(pei)管設計見圖12.28。

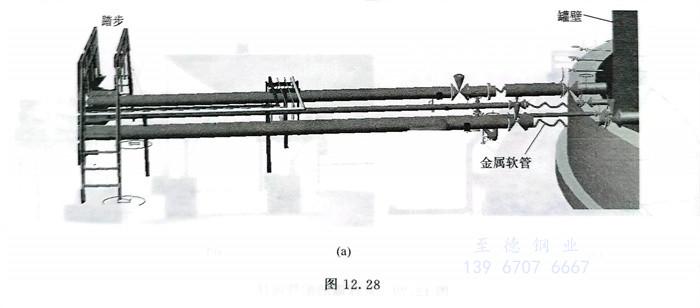

圖12.28(a)所示(shi)為罐底(di)部(bu)有(you)(you)關管(guan)(guan)線(xian)的(de)配管(guan)(guan)設(she)計,管(guan)(guan)口(kou)應盡量平行,這樣好做管(guan)(guan)線(xian)布置(zhi),如果管(guan)(guan)口(kou)中(zhong)心(xin)延長線(xian)均指向(xiang)罐的(de)中(zhong)心(xin),則管(guan)(guan)口(kou)連(lian)接(jie)的(de)管(guan)(guan)線(xian)可能需增(zeng)加特殊(shu)彎(wan)頭,以平行敷設(she)。管(guan)(guan)線(xian)上設(she)置(zhi)了金屬軟管(guan)(guan)。與泵連(lian)接(jie)的(de)管(guan)(guan)線(xian)不能有(you)(you)上袋形(xing)。

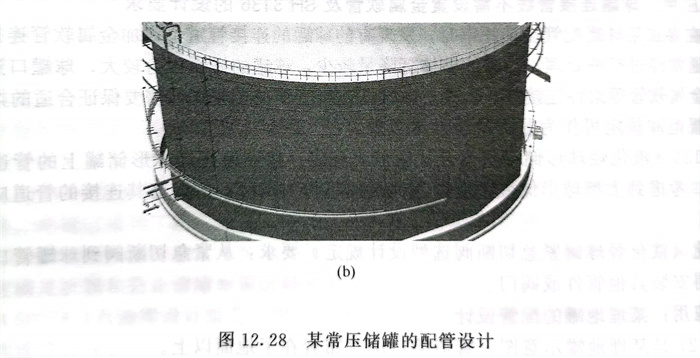

圖12.28(b)所示為罐側部(bu)有關消防管線的配(pei)管設計。這些消防管線宜設計成與罐壁平行的弧(hu)線形,避免設計成多角(jiao)形。
