工程(cheng)應用：某球罐的(de)配管設(she)計

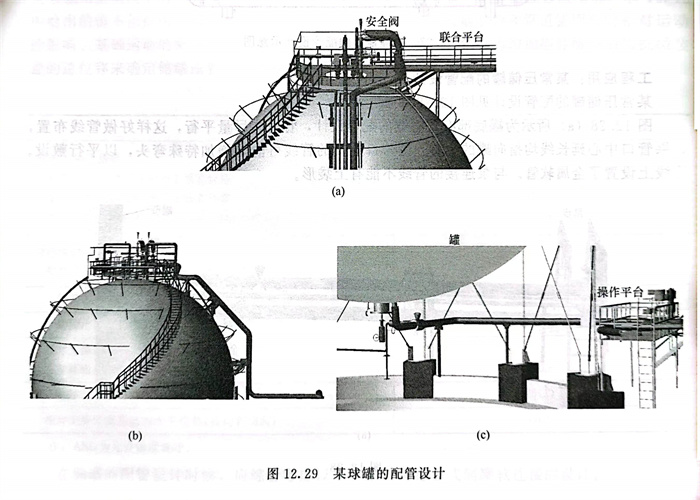

  某壓力球罐的配(pei)管設計見圖12.29。

  如(ru)圖12.29（a）所示，安全(quan)閥(fa)設置在頂(ding)平臺(tai)，以便于維(wei)修(xiu)和操作。球罐(guan)頂(ding)部平臺(tai)保證(zheng)2.2m凈空高(gao)度(du)。

  如圖12.29（b）所(suo)示，罐(guan)頂部管線在罐(guan)壁(bi)上門型架支撐(cheng)。消防管線總管及環線宜平行于球罐(guan)面(mian)成弧線形布置設(she)計(ji)。

  如圖12.29（c）所示，罐底(di)部管線的(de)支(zhi)撐應具有一定的(de)柔(rou)性。

工程應用(yong)：某(mou)球罐(guan)不好的配管設計

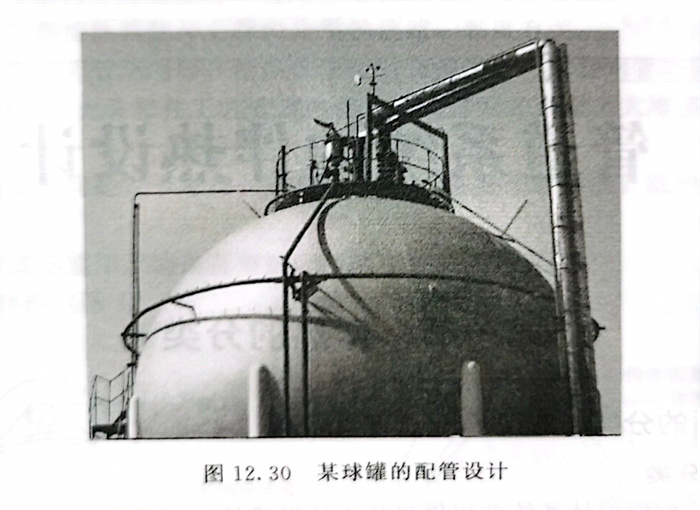

  見(jian)圖12.30，某(mou)球罐頂部(bu)連(lian)接管(guan)線(xian)均沒有(you)平行于球罐面成弧線(xian)形布置(zhi)設計(ji)，管(guan)線(xian)支撐(cheng)失穩。
