一、管(guan)道等級代號


  1. 管道(dao)(dao)等級代(dai)號一般(ban)包含了(le)材料(liao)類別(bie)、順序號和壓(ya)力等級等信息,代(dai)號的(de)位(wei)數不做限制,有(you)(you)的(de)工程項目(mu)用10位(wei)表示(shi),有(you)(you)的(de)用3位(wei)、有(you)(you)的(de)用2位(wei)。下面僅以(yi)3位(wei)表示(shi)的(de)管道(dao)(dao)等級號為例進行(xing)講(jiang)述。


  2. 國(guo)內(nei)設(she)計(ji)項目,管道(dao)(dao)材(cai)(cai)料(liao)代號(hao)(hao)可按(an)上述編制(zhi)(zhi)。這(zhe)些(xie)符(fu)號(hao)(hao)究(jiu)竟如何(he)排(pai)序,可由各設(she)計(ji)單(dan)位自定,要加以(yi)說(shuo)明其代號(hao)(hao)的(de)(de)意(yi)義。其代號(hao)(hao)不宜過(guo)長,簡單(dan)明了即可,以(yi)免復(fu)雜(za)和增(zeng)加管道(dao)(dao)繪圖、計(ji)算機(ji)CAD繪圖等的(de)(de)工(gong)(gong)(gong)作量。與國(guo)外合作設(she)計(ji)工(gong)(gong)(gong)程項目,有的(de)(de)工(gong)(gong)(gong)程項目已(yi)經有成熟的(de)(de)工(gong)(gong)(gong)藝包(bao),已(yi)編制(zhi)(zhi)了基本(ben)完(wan)整的(de)(de)管道(dao)(dao)材(cai)(cai)料(liao)等級文件。

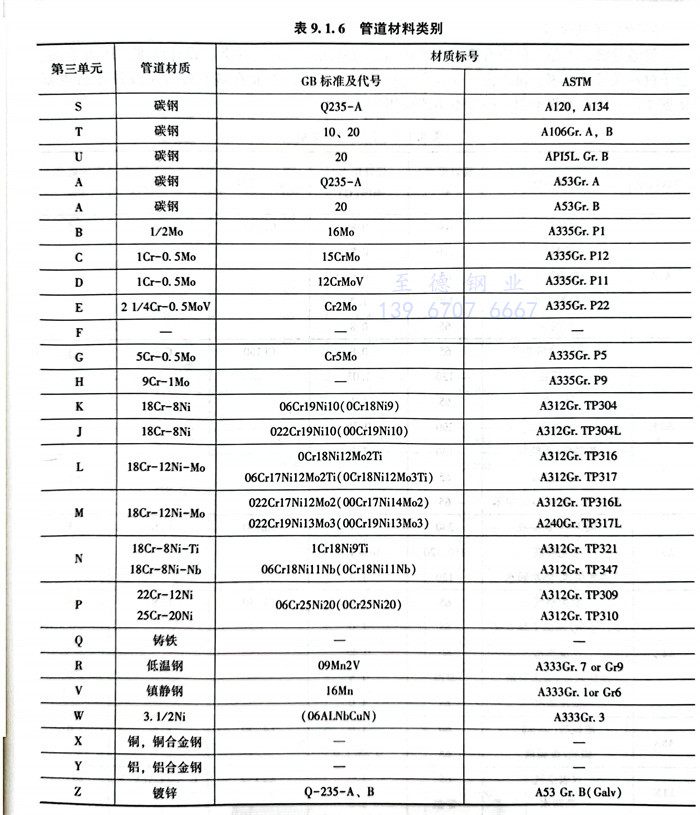

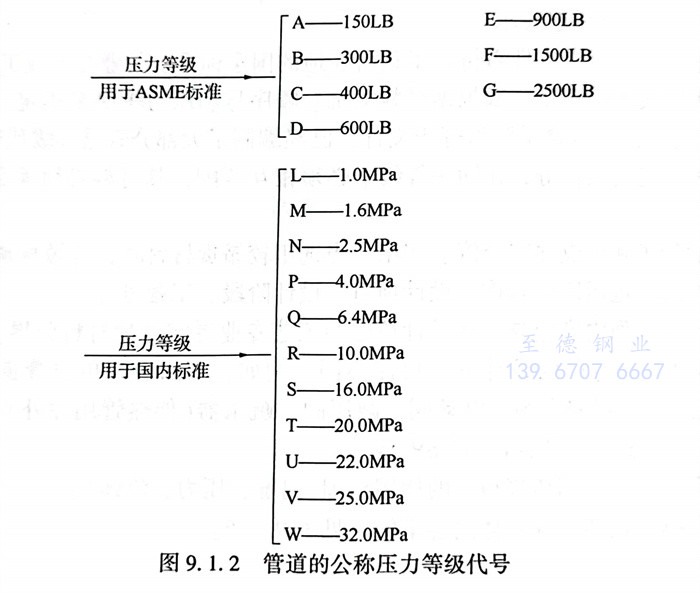

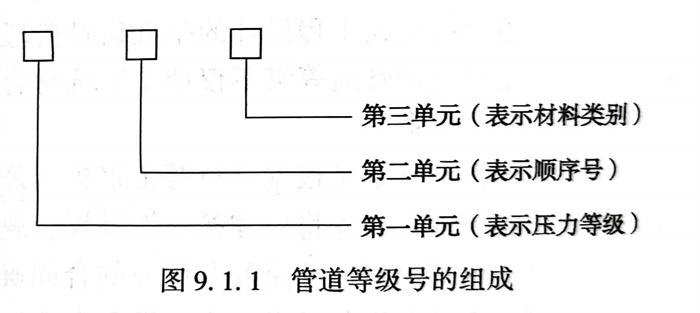

  3. 管(guan)道(dao)等(deng)級號(hao)的組成見(jian)(jian)圖9.1.1。①. 第(di)一單(dan)(dan)元(yuan):管(guan)道(dao)的公稱壓力(MPa)等(deng)級代號(hao),用(yong)大(da)寫英文(wen)字母表(biao)示。A~K用(yong)于ASME B16.5標準壓力等(deng)級代號(hao)(其(qi)中I、J不用(yong)),L~Z用(yong)于國內標準壓力等(deng)級代號(hao)(其(qi)中0、X不用(yong))。見(jian)(jian)圖9.1.2。②. 第(di)二(er)單(dan)(dan)元(yuan)為順序號(hao),用(yong)阿拉(la)伯數字表(biao)示,由1開始,表(biao)示一、三(san)單(dan)(dan)元(yuan)相同(tong)(tong)時,不同(tong)(tong)的材(cai)質和(he)(或)不同(tong)(tong)的管(guan)路連接形式。③. 第(di)三(san)單(dan)(dan)元(yuan):管(guan)道(dao)材(cai)質類別,用(yong)大(da)寫英文(wen)字母表(biao)示,見(jian)(jian)表(biao)9.1.6為舉例。


表 6.jpg


二、管(guan)道等(deng)級縮寫詞


  管(guan)(guan)(guan)道材料(liao)(liao)選用(yong)(yong)及等級規(gui)定內的縮(suo)寫(xie)(xie)詞,可以(yi)簡化(hua)“管(guan)(guan)(guan)道材料(liao)(liao)等級”表內的材料(liao)(liao)描述,僅用(yong)(yong)縮(suo)寫(xie)(xie)詞就可替代大批(pi)量的漢字說(shuo)明。筆者在(zai)國(guo)外某單位做管(guan)(guan)(guan)道設(she)計時,發(fa)現這些(xie)縮(suo)寫(xie)(xie)詞大同(tong)小異,基本國(guo)際(ji)通用(yong)(yong)。在(zai)國(guo)內外各標準均有類似的規(gui)定。例如:SH/T 3902《石(shi)油(you)化(hua)工配(pei)管(guan)(guan)(guan)工程常(chang)用(yong)(yong)縮(suo)略語》詳細規(gui)定了(le)一些(xie)縮(suo)寫(xie)(xie)詞,在(zai)配(pei)管(guan)(guan)(guan)設(she)計平面圖、管(guan)(guan)(guan)道材料(liao)(liao)等級等設(she)計文(wen)件(jian)廣泛應(ying)用(yong)(yong)。例如:BB 螺(luo)栓連接型(xing)閥蓋(gai),BC螺(luo)栓連接型(xing)管(guan)(guan)(guan)帽,BE坡口(kou)端,BW對焊。



三、管(guan)道等級索引

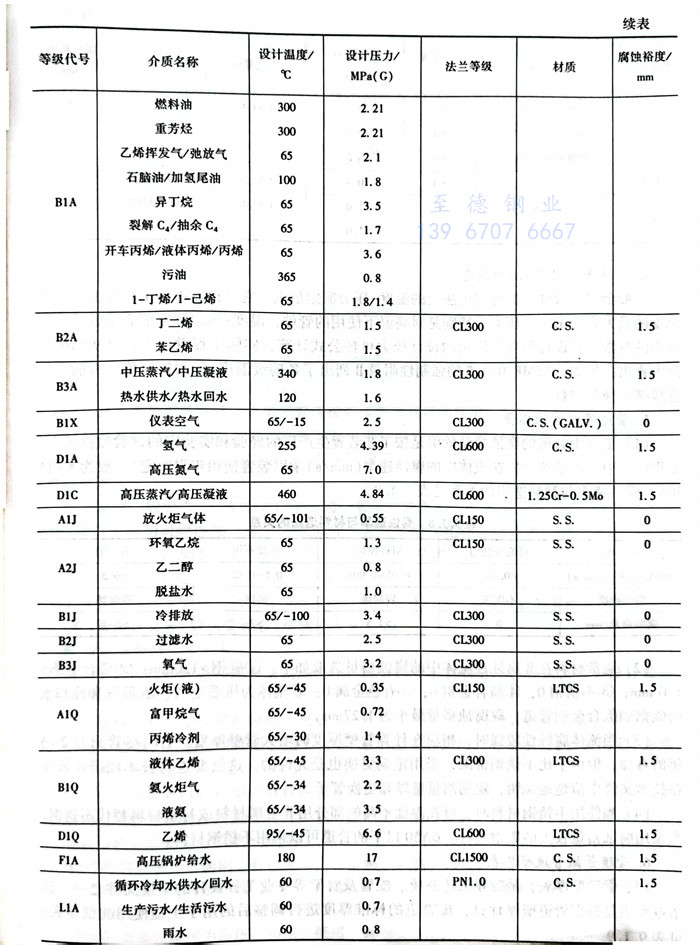

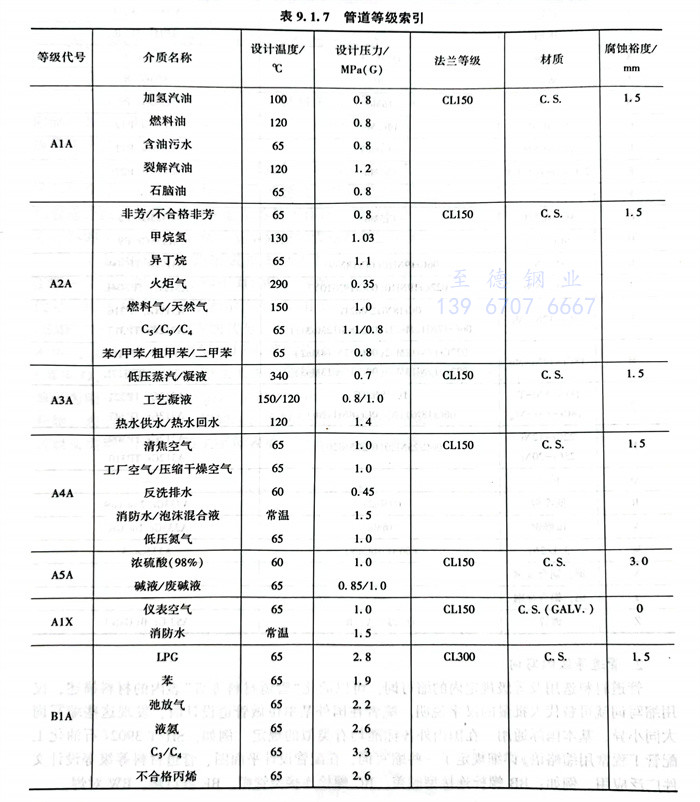

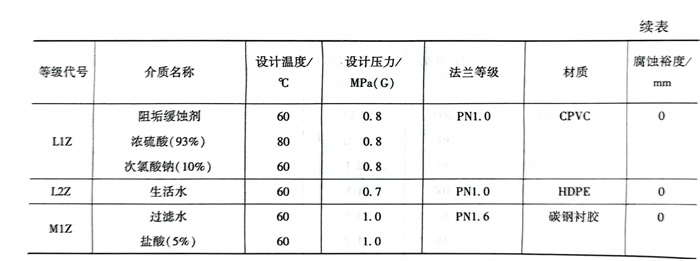

  管(guan)道(dao)等級索引是一般應有管(guan)道(dao)等級代碼、物料(liao)代號(hao)、介質種類、設計(ji)溫度、壓(ya)力范圍、管(guan)子材料(liao)及尺(chi)寸(cun)范圍,供(gong)工(gong)藝、儀表等專業使(shi)用,是工(gong)藝專業在基礎設計(ji)階段設計(ji)的主(zhu)要依據文件(jian)。管(guan)道(dao)等級索引表的基本格式應用見表9.1.7。





四、管道(dao)等級溫度-壓力額(e)定值


  一般(ban)金(jin)屬、管(guan)件等都(dou)可(ke)使用(yong)法蘭(lan)的(de)(de)(de)溫(wen)(wen)度-壓(ya)力額定值(zhi)表(biao),它(ta)是(shi)(shi)指在不同工(gong)作溫(wen)(wen)度下(xia)所(suo)能(neng)承受的(de)(de)(de)最大無沖擊工(gong)作壓(ya)力,特別是(shi)(shi)對(dui)高溫(wen)(wen)下(xia)使用(yong)的(de)(de)(de)管(guan)件,溫(wen)(wen)度-壓(ya)力額定值(zhi)表(biao)是(shi)(shi)設計(ji)中極重要的(de)(de)(de)參數。在設計(ji)溫(wen)(wen)度下(xia)許用(yong)的(de)(de)(de)設計(ji)壓(ya)力可(ke)按(an)公(gong)式(shi)計(ji)算,實(shi)際(ji)工(gong)程(cheng)設計(ji)中,可(ke)從(cong)標準(zhun)規(gui)范內查出,例如,ASME B16.5的(de)(de)(de)強制性(xing)附錄(lu)II列出了各磅級溫(wen)(wen)度-壓(ya)力額定值(zhi)。有的(de)(de)(de)工(gong)程(cheng)直接拷貝(bei)規(gui)范的(de)(de)(de)數據(ju)。



五、管道等級腐(fu)蝕(shi)裕(yu)量

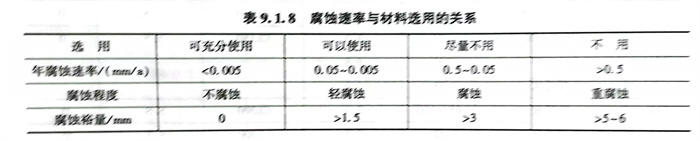

  1. 工程中(zhong)(zhong)管道的(de)腐蝕裕(yu)量的(de)值是按工藝裝置(zhi)生產廠的(de)經驗和實驗室的(de)試驗數據確定(ding)。工程設計(ji)中(zhong)(zhong)一般(ban)是按材(cai)(cai)料在流體中(zhong)(zhong)的(de)腐蝕速(su)率(lv)(mm/a)乘以裝置(zhi)使(shi)用年限(xian)而定(ding)(一般(ban)為8~15年)。腐蝕速(su)率(lv)與材(cai)(cai)料選用的(de)關系見(jian)表9.1.8。


表 8.jpg


  2. 通常材料在非腐(fu)蝕性流(liu)體中的腐(fu)蝕裕量選取(qu)如(ru)下:①碳(tan)鋼(gang)>1.0mm;②低合(he)金(jin)鋼(gang)>1.0mm;③不銹鋼(gang)0;④高合(he)金(jin)鋼(gang)0;⑤有(you)色金(jin)屬0;⑥流(liu)體為壓(ya)縮空(kong)氣、水蒸(zheng)氣和冷卻水的碳(tan)鋼(gang)和低合(he)金(jin)鋼(gang)管(guan)道,取(qu)腐(fu)蝕裕量最小為1.27mm。


  3. 當流體腐蝕性較強時(shi),相應(ying)在計(ji)算管(guan)壁(bi)厚(hou)(hou)度時(shi)增大管(guan)壁(bi)厚(hou)(hou)度。有時(shi)盡管(guan)只有2~5年的壽命,但由于比不銹鋼(gang)價廉,采(cai)用(yong)定期更(geng)換(huan)(huan)也是允許的。這(zhe)就要進行技術(shu)經濟比較并(bing)在技術(shu)文件中清楚地說明,定期測(ce)量壁(bi)厚(hou)(hou)和更(geng)換(huan)(huan)管(guan)子。


  4. 當(dang)使用(yong)不銹(xiu)鋼(gang)材(cai)料(liao)時,可在溫度不高的(de)部分(fen)用(yong)非金屬材(cai)料(liao)或(huo)襯里材(cai)料(liao)替(ti)代不銹(xiu)鋼(gang)。當(dang)采用(yong)腐蝕裕(yu)量較(jiao)大的(de)碳(tan)鋼(gang)管時,DN50以下的(de)管道可以采用(yong)不銹(xiu)鋼(gang)材(cai)料(liao)。



六、管道(dao)等級(ji)管道(dao)壁厚表

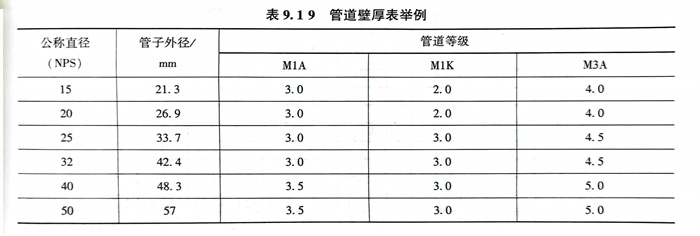

  1. 管(guan)(guan)道壁厚(hou)表,是(shi)(shi)指導工(gong)藝(yi)系統、配管(guan)(guan)及(ji)管(guan)(guan)架(jia)等專業(ye)工(gong)程設計的(de)重要文(wen)件(jian)之一。管(guan)(guan)道壁厚(hou)表是(shi)(shi)根據管(guan)(guan)道壁厚(hou)計算,按管(guan)(guan)道的(de)標(biao)準厚(hou)度進行調整(zheng)后的(de)用于工(gong)程使(shi)用的(de)壁厚(hou)表。見表9.1.9。


  2. 編制原則。①. 管(guan)(guan)道(dao)壁(bi)厚表(biao)一般應包(bao)括(kuo)管(guan)(guan)道(dao)等級、公稱直徑、外徑和(he)壁(bi)厚。②. 管(guan)(guan)道(dao)壁(bi)厚一般以毫(hao)米計(ji),保留一位小數,或采用(yong)(yong)管(guan)(guan)表(biao)號表(biao)示(shi)。③. 根據裝置的性質和(he)用(yong)(yong)戶要求決定管(guan)(guan)子(zi)選用(yong)(yong)的尺寸系(xi)列。


  3. 編(bian)制要求。①. 管道壁厚(hou)表一般(ban)應(ying)將不(bu)同類(lei)別的材(cai)料,按等級(ji)分項編(bian)制(如碳鋼類(lei)、不(bu)銹鋼類(lei)、合(he)金鋼類(lei))。②. 當有不(bu)同外徑管道時,其(qi)壁厚(hou)表應(ying)分開編(bian)制。


表 9.jpg



七、管道等級管道分支表(管道變徑表)


  1. 分(fen)支(zhi)表是(shi)對各管(guan)道等級(ji)的(de)支(zhi)管(guan)連接形式(shi)做出具體(ti)的(de)規定(ding)。


  2. 編制原(yuan)則。①. 支(zhi)(zhi)管連(lian)接(jie)表應按各管道等級的要求分別(bie)編制,支(zhi)(zhi)管連(lian)接(jie)形(xing)式相(xiang)同的管道等級也可合并(bing)編制。②. 支(zhi)(zhi)管連(lian)接(jie)應在保證(zheng)管路安全運(yun)行、經濟(ji)合理的前提下選擇根部元件連(lian)接(jie)形(xing)式。


  3. 編制一(yi)般(ban)要求:


      ①. 1.1/2”以下三(san)(san)通一般采用錐管螺紋或(huo)承插三(san)(san)通,除有(you)縫(feng)隙腐蝕(shi)介質(zhi)外。2"以上采用對(dui)焊連接三(san)(san)通。


      ②. 管(guan)道分支表是依據開孔補(bu)強計算表,確定(ding)其焊(han)接支管(guan)是否需要(yao)補(bu)強。


      ③. 2"及(ji)2"以上主管、2”以下(xia)的支管應(ying)優先選用半管接(jie)頭或(huo)支管臺。


      ④. 設計壓力大于(yu)6.3MPa的(de)管道主支管為異徑時(shi),不宜采(cai)用(yong)(yong)現場制造的(de)焊(han)接支管,宜采(cai)用(yong)(yong)三通,或在(zai)主管上開孔并焊(han)接支管臺(tai),當支管為等徑時(shi)宜采(cai)用(yong)(yong)三通。


      ⑤. 支管(guan)連(lian)接表(biao)的(de)實例見(jian)表(biao)9.1.7。

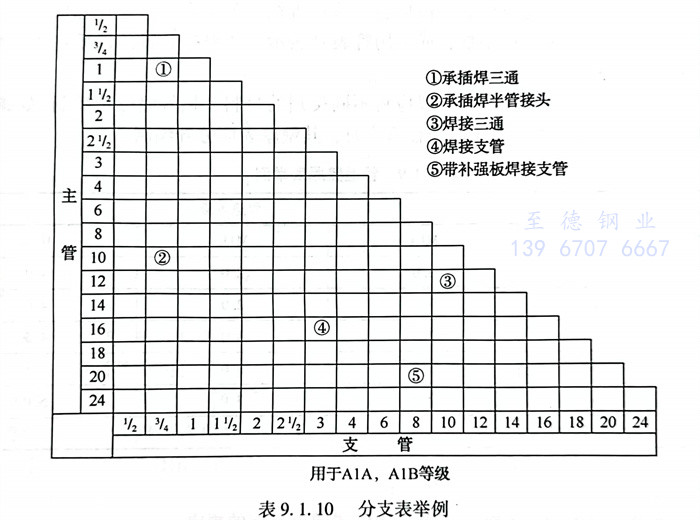

  4. 管道分支表(biao)(管道變徑表(biao))舉例見(jian)表(biao)9.1.10。


表 10.jpg



八(ba)、管道綜合材料匯總表


  1. 供管(guan)道材料控制(zhi)和用戶采(cai)購(gou)詢價用,按管(guan)道安裝材料分類、分區、并有(you)設(she)計量和采(cai)購(gou)量的匯總材料表(biao)。


  2. 材料匯總(zong)(zong)表(biao)(biao)(biao)是按材料種類、規格、材質、型號分(fen)區進行統計(ji)的(de)匯總(zong)(zong)表(biao)(biao)(biao);對按全廠(裝置)的(de)匯總(zong)(zong)表(biao)(biao)(biao),應包括設計(ji)量(liang)、施工(gong)余量(liang)(總(zong)(zong)承包工(gong)程或(huo)用戶(hu)有(you)(you)要求時)、備品量(liang)(總(zong)(zong)承包工(gong)程或(huo)用戶(hu)有(you)(you)要求時)、建議采(cai)購量(liang)的(de)匯總(zong)(zong)一覽表(biao)(biao)(biao)。


  3. 對于各裝置(區(qu))的綜(zong)合(he)(he)材(cai)(cai)料(liao)匯(hui)總(zong)(zong)表,一般僅(jin)統計實際(ji)(ji)使(shi)用(yong)(yong)量(liang)(liang)。對于全廠的綜(zong)合(he)(he)材(cai)(cai)料(liao)匯(hui)總(zong)(zong)表,一般應(ying)表明各裝置(區(qu))的實際(ji)(ji)用(yong)(yong)量(liang)(liang)、全廠使(shi)用(yong)(yong)總(zong)(zong)量(liang)(liang)、備品(件)量(liang)(liang)、(建(jian)議)采購量(liang)(liang)。綜(zong)合(he)(he)材(cai)(cai)料(liao)匯(hui)總(zong)(zong)表編寫順(shun)序一般為:


    ①. 按材料順序(xu)為不銹鋼、有(you)色金(jin)屬(shu)、合(he)金(jin)鋼、碳鋼、鑄鐵、金(jin)屬(shu)襯里、非金(jin)屬(shu)。


    ②. 按種類(lei)順序為管(guan)(guan)子、閥(fa)門、法(fa)蘭、管(guan)(guan)件(jian)、墊片、緊固件(jian)、特(te)殊管(guan)(guan)件(jian)、管(guan)(guan)架(jia)材(cai)料(liao)、隔熱材(cai)料(liao)、涂漆(qi)材(cai)料(liao)。


    ③. 按(an)壓力等(deng)級順(shun)序(xu)為高(gao)壓、中壓、低壓、真空(kong)。


    ④. 按閥(fa)(fa)門順(shun)序為閘(zha)閥(fa)(fa)、截(jie)止閥(fa)(fa)、節流閥(fa)(fa)、旋塞閥(fa)(fa)、球閥(fa)(fa)、蝶閥(fa)(fa)、止回閥(fa)(fa)、安全閥(fa)(fa)、隔(ge)膜閥(fa)(fa)、角閥(fa)(fa)(針(zhen)型閥(fa)(fa))、疏水(shui)閥(fa)(fa)、特殊閥(fa)(fa)。


    ⑤. 按管(guan)(guan)件(jian)順序為(wei)彎(wan)頭、異徑管(guan)(guan)、三(san)通、四通、非標(biao)準管(guan)(guan)件(jian)。


    ⑥. 按法蘭順序為對焊(han)、平焊(han)、松套、承插(cha)焊(han)、螺紋、盲(mang)板、8字盲(mang)板、孔板法蘭,并(bing)按凸凹面(mian)、樺槽面(mian)、全平面(mian)、突面(mian)、環形等連接面(mian)列出。


    ⑦. 特殊(shu)管件(jian)順序為消音器(qi)、阻(zu)火器(qi)、視(shi)鏡(jing)、過(guo)濾器(qi)、爆破(po)板、事故淋浴洗眼器(qi)、補償器(qi)等。


    ⑧. 其他:型鋼(gang)(工字鋼(gang)、槽鋼(gang)、角鋼(gang)、扁鋼(gang)、圓鋼(gang)、鋼(gang)板)、焊接材料等。
