1. 輸油管(guan)道(dao)管(guan)道(dao)布置(zhi)一般要求:


  ①. 輸(shu)油管(guan)道應采用地下(xia)埋設方(fang)式。當受自然條件限制時(shi),局部地段可采用土堤埋設或(huo)地上敷設。


  ②. 當輸油管道采取土堤埋設(she)時,土堤設(she)計應符合下列規定:


   a. 輸油管道(dao)在土堤中的(de)徑(jing)向覆土厚度不應小(xiao)于1.0m;土堤頂寬應大于管道(dao)直徑(jing)兩(liang)倍且不得(de)小(xiao)于1.0m;


   b. 土(tu)堤邊(bian)坡(po)坡(po)度應根據當地自(zi)然(ran)條件、填土(tu)類別和土(tu)堤高度確(que)定。對黏(nian)性土(tu)土(tu)堤,堤高小于(yu)2.0m時,土(tu)堤邊(bian)坡(po)坡(po)度可采用(1:0.75(1:0.75)~(1:1);堤高為2~5m時,可采取(1:1.25)~(1:1.5);


   c. 土堤受水(shui)浸淹部分的邊坡應采(cai)用1:2的坡度,并應根據水(shui)流情況采(cai)取保(bao)護措施(shi);


   d. 在(zai)沼澤和(he)(he)低洼地區,土堤(di)的堤(di)肩高度應根據常(chang)水位、波浪高度和(he)(he)地基(ji)強(qiang)度確定;


   e. 當土堤阻擋(dang)水流(liu)排泄(xie)時,應設置(zhi)泄(xie)水孔或涵洞等構筑(zhu)物(wu);泄(xie)水能(neng)力應滿足重現(xian)期為(wei)25年一遇(yu)的(de)洪水流(liu)量;


   f. 軟弱(ruo)地基(ji)上的土(tu)堤,應防止填土(tu)后(hou)基(ji)礎(chu)的沉(chen)陷;


   g. 土堤用土的(de)透(tou)水性能(neng)宜(yi)接近(jin)原(yuan)狀土,且應(ying)滿足填方的(de)強度和穩定性的(de)要求(qiu)。


  ③. 地上敷(fu)設(she)的輸(shu)油管道(dao)應采取措(cuo)施補償管道(dao)軸向變形。


  ④. 埋地管(guan)道的(de)埋設(she)深度(du)(du),應根據(ju)管(guan)道所(suo)(suo)經(jing)地段的(de)農田耕作深度(du)(du)、凍土(tu)深度(du)(du)、地形(xing)和地質條件、地下水深度(du)(du)、地面車(che)輛所(suo)(suo)施加的(de)載荷及管(guan)道穩定性的(de)要求等因素,經(jing)綜合分析后確定。管(guan)頂(ding)的(de)覆土(tu)層厚度(du)(du)不宜小于(yu)0.8m。


  ⑤. 當埋(mai)地(di)輸油管(guan)道同(tong)其他埋(mai)地(di)管(guan)道或金屬(shu)構筑物交(jiao)(jiao)叉時,其垂(chui)直(zhi)凈距不(bu)(bu)應(ying)小(xiao)于(yu)0.3m,兩條管(guan)道的交(jiao)(jiao)叉角不(bu)(bu)宜小(xiao)于(yu)30°;管(guan)道與電力、通信電纜交(jiao)(jiao)叉時,其垂(chui)直(zhi)凈距不(bu)(bu)應(ying)小(xiao)于(yu)0.5m。


  ⑥. 輸油(you)管(guan)道(dao)通(tong)過人(ren)工(gong)或天然(ran)障礙(ai)物(水域(yu)、沖溝、鐵(tie)路、公(gong)路等)時,應符(fu)合(he)現行國(guo)家標準(zhun)(zhun)GB 50423《油(you)氣(qi)輸送(song)管(guan)道(dao)穿(chuan)越工(gong)程設計規(gui)范》和GB 50459《油(you)氣(qi)輸送(song)管(guan)道(dao)跨(kua)越工(gong)程設計規(gui)范》的有關(guan)規(gui)定(ding)。液化石油(you)氣(qi)管(guan)道(dao)穿(chuan)越鐵(tie)路、公(gong)路管(guan)段的設計系數應按國(guo)家現行標準(zhun)(zhun)GB50253《輸油(you)管(guan)道(dao)工(gong)程設計規(gui)范》。


  ⑦. 管(guan)(guan)(guan)溝溝底寬度應根據管(guan)(guan)(guan)溝深度、鋼管(guan)(guan)(guan)的(de)結構外徑(jing)及采取的(de)施(shi)(shi)工(gong)措施(shi)(shi)確定。其管(guan)(guan)(guan)溝溝底寬度邊坡坡度及管(guan)(guan)(guan)溝回(hui)填土作業應符合現行國家(jia)標準GB 50253中的(de)規定。管(guan)(guan)(guan)溝回(hui)填土后(hou),應恢復原(yuan)地貌,并(bing)保(bao)護耕植層,防止水(shui)土流失和(he)積(ji)水(shui)。


  ⑧. 當埋地輸(shu)油管(guan)道通過地面(mian)坡度大于(yu)18%的地段時,應采(cai)取防止地面(mian)徑流和(he)滲水(shui)侵蝕和(he)土(tu)體滑(hua)動影響管(guan)道安全的措(cuo)施。


  ⑨. 當輸油(you)管(guan)道穿越沖溝(gou),或管(guan)道一側鄰近發育中的沖溝(gou)或陡(dou)(dou)坎時(shi),應(ying)對沖溝(gou)的邊坡和溝(gou)底、陡(dou)(dou)坎采取加(jia)固措(cuo)施。



2. 輸油(you)管道需改變(bian)平面走(zou)向一般要(yao)求:

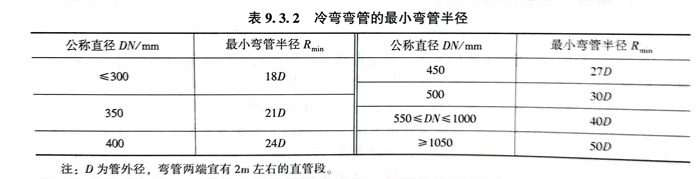

  當(dang)(dang)輸油管(guan)(guan)(guan)道能改變(bian)平面走向或為(wei)適(shi)應(ying)地形變(bian)化改變(bian)縱向坡度(du)(du)時(shi)(shi),可采(cai)(cai)用(yong)彈性彎(wan)(wan)曲(qu)、冷彎(wan)(wan)管(guan)(guan)(guan)和熱(re)煨(wei)彎(wan)(wan)管(guan)(guan)(guan),不(bu)得采(cai)(cai)用(yong)蝦米腰彎(wan)(wan)頭(tou)或褶(zhe)皺彎(wan)(wan)頭(tou)。在平面轉(zhuan)角較小或地形起(qi)伏不(bu)大的(de)情況下,應(ying)優(you)先采(cai)(cai)用(yong)彈性彎(wan)(wan)曲(qu)敷設。當(dang)(dang)采(cai)(cai)用(yong)熱(re)煨(wei)彎(wan)(wan)管(guan)(guan)(guan)時(shi)(shi),其曲(qu)率(lv)半徑不(bu)宜小于5倍管(guan)(guan)(guan)子外直徑,且(qie)應(ying)滿足(zu)清管(guan)(guan)(guan)器或檢測器順利通過的(de)要求。當(dang)(dang)采(cai)(cai)用(yong)冷彎(wan)(wan)管(guan)(guan)(guan)改變(bian)平面走向或縱向披(pi)度(du)(du)時(shi)(shi),冷彎(wan)(wan)彎(wan)(wan)管(guan)(guan)(guan)的(de)最小彎(wan)(wan)管(guan)(guan)(guan)半徑應(ying)符(fu)合表9.3.2的(de)規定。





3. 輸油管道采用彈性(xing)敷(fu)設的一般要求。


  在平面(mian)轉角較小或地形起伏不大的情況(kuang)下(xia),應(ying)優先采用彈(dan)性(xing)彎曲敷設(she)。

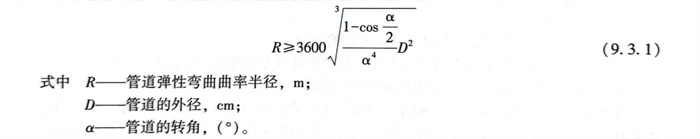

  ①. 彈(dan)性敷設管道的曲(qu)率(lv)半(ban)(ban)徑應(ying)滿(man)足鋼管強度(du)要求,且不宜小于鋼管外(wai)直(zhi)徑的1000倍(bei)。豎向下(xia)凹的彈(dan)性彎曲(qu)管段(duan),其(qi)曲(qu)率(lv)半(ban)(ban)徑尚應(ying)大于管道在自重條件下(xia)產生(sheng)的撓度(du)曲(qu)線的曲(qu)率(lv)半(ban)(ban)徑,其(qi)曲(qu)率(lv)半(ban)(ban)徑應(ying)按式(9.3.1)計算:


式 1.jpg


  ②. 彈性(xing)敷(fu)設管(guan)(guan)(guan)道與相鄰(lin)的(de)(de)反向彈性(xing)彎(wan)曲管(guan)(guan)(guan)段之間及彈性(xing)彎(wan)曲管(guan)(guan)(guan)段與彎(wan)管(guan)(guan)(guan)之間,應采用直管(guan)(guan)(guan)段連(lian)接,直管(guan)(guan)(guan)段長度不應小(xiao)于(yu)鋼管(guan)(guan)(guan)的(de)(de)外徑,且不應小(xiao)于(yu)0.5m。



4. 輸油管道(dao)地上(shang)布置(zhi)的(de)一般要求。


   ①. 應采取補償管道縱向變形的措施;

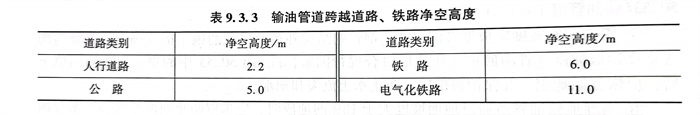

   ②. 輸油管道(dao)跨越道(dao)路、鐵(tie)路的凈空高度應符(fu)合(he)表(biao)9.3.3的規(gui)定。


   ③. 地上管道(dao)沿山(shan)坡(po)敷設時,應采取防止(zhi)管道(dao)下滑的措施。


   ④. 對于(yu)需(xu)要保溫的管道應(ying)考慮(lv)保溫措施。




  5. 當埋(mai)地輸油管(guan)道(dao)同其(qi)(qi)他埋(mai)地管(guan)道(dao)或金(jin)屬(shu)構(gou)筑物交(jiao)叉(cha)時,其(qi)(qi)垂直(zhi)凈(jing)距不應(ying)小于0.3m;管(guan)道(dao)與電力(li)、通(tong)信電纜(lan)交(jiao)叉(cha)時,其(qi)(qi)垂直(zhi)凈(jing)距不應(ying)小于0.5m;并(bing)應(ying)在(zai)交(jiao)叉(cha)點處輸油管(guan)道(dao)兩(liang)側(ce)各10m以上的管(guan)段和電纜(lan)采用(yong)相應(ying)的最(zui)高絕緣等級防腐層(ceng)。


  6. 當輸油管道通過雜散電流干擾區時,應按國家現行標準SY0007和SY/T 0017的有關規定采取防護措施。


  7. 輸油管道的防腐蝕設計,應符合國家現行標準SY 0007、SY/T 0036和SY/T 0019的規定。輸油管道保溫層的結構應由防腐層、隔熱層和保護層組成。隔熱層的厚度應根據工藝要求并經綜合技術經濟比較后確定。
