熱力管(guan)道布置設計要求(qiu)規范主要有(you)以下幾點(dian):


1. 熱力管道(dao)布置設計原則


  ①. 城鎮供熱(re)(re)管網(wang)的(de)布(bu)置應(ying)在(zai)城鎮規劃的(de)指導下,根據熱(re)(re)負荷分布(bu)、熱(re)(re)源位置、其他管道及構筑物(wu)、園林(lin)綠(lv)地(di)(di)、水文、地(di)(di)質條件(jian)等因素,經技術經濟比較確定。


  ②. 城鎮供熱(re)管網管道的(de)位置應符合下(xia)列規定:


    a. 城鎮道(dao)路(lu)上(shang)的供熱管道(dao)應(ying)平行于道(dao)路(lu)中(zhong)心線,并宜敷設在車(che)行道(dao)以(yi)外(wai),同一條管道(dao)應(ying)只沿街道(dao)的一側敷設;


    b. 穿過廠區的供熱(re)管道應(ying)敷設在易于(yu)檢修和維護的位置;


    c. 通過非建筑區的供熱管道應(ying)沿公路敷(fu)設;


    d. 供熱管網選線時宜避開土質(zhi)松軟地區、地震斷裂帶、滑坡危(wei)險地帶以及高地下水位區等不(bu)利地段(duan)。


  ③. 管徑小于或等于300mm的供熱管道(dao),可穿(chuan)越建筑(zhu)(zhu)物的地下室或用(yong)開槽施工法(fa)自建筑(zhu)(zhu)物下專門敷設的通行管溝內穿(chuan)過。用(yong)暗挖(wa)法(fa)施工穿(chuan)過建筑(zhu)(zhu)物時不(bu)受管徑限制。


  ④. 熱(re)(re)力(li)網管道(dao)(dao)(dao)可與自來(lai)水(shui)(shui)管道(dao)(dao)(dao)、電壓(ya)10kV以下的電力(li)電纜(lan)、通信(xin)線路、壓(ya)縮(suo)空氣管道(dao)(dao)(dao)、壓(ya)力(li)排水(shui)(shui)管道(dao)(dao)(dao)和重油管道(dao)(dao)(dao)一起敷設在綜合(he)管溝內(nei)。在綜合(he)管溝內(nei),熱(re)(re)力(li)網管道(dao)(dao)(dao)應高于自來(lai)水(shui)(shui)管道(dao)(dao)(dao)和重油管道(dao)(dao)(dao),并且自來(lai)水(shui)(shui)管道(dao)(dao)(dao)應做絕熱(re)(re)層和防水(shui)(shui)層。


  ⑤. 地上敷設(she)的供熱管(guan)(guan)道可與其(qi)他(ta)管(guan)(guan)道敷設(she)在(zai)同一管(guan)(guan)架上,但(dan)應便于檢修(xiu),且不得(de)架設(she)在(zai)腐蝕(shi)性介質管(guan)(guan)道的下方。



2. 熱力管道(dao)敷設(she)方式的確定(ding)


  管道敷(fu)設(she)(she)(she)方式(shi)分(fen)地(di)(di)上敷(fu)設(she)(she)(she)和(he)地(di)(di)下敷(fu)設(she)(she)(she)兩種方式(shi)。地(di)(di)上敷(fu)設(she)(she)(she)又分(fen)為低、中、高(gao)支(zhi)架敷(fu)設(she)(she)(she)。地(di)(di)下敷(fu)設(she)(she)(she)又分(fen)為直埋(mai)敷(fu)設(she)(she)(she)和(he)管溝敷(fu)設(she)(she)(she)。


    ①. 城鎮街道上和居住(zhu)區內的供熱管道宜采(cai)用(yong)地下敷設(she)。當地下敷設(she)困難時(shi),可采(cai)用(yong)地上敷設(she),但(dan)設(she)計時(shi)應注意美(mei)觀。


    ②. 工廠區的供熱管道(dao),應采用地上(shang)敷設。


    ③. 熱(re)水供熱(re)管道地(di)下敷(fu)設(she)(she)時(shi),宜采(cai)用直(zhi)埋敷(fu)設(she)(she)。


    ④. 熱水或(huo)蒸汽管道采用管溝(gou)敷(fu)設時(shi),宜采用不通(tong)(tong)行管溝(gou)敷(fu)設;穿越不允許開挖檢修(xiu)的地(di)段時(shi),應(ying)采用通(tong)(tong)行管溝(gou)敷(fu)設,當采用通(tong)(tong)行管溝(gou)困難時(shi),可(ke)采用半通(tong)(tong)行管溝(gou)敷(fu)設。


    ⑤. 蒸(zheng)汽管(guan)道采(cai)(cai)用管(guan)溝敷設困難時(shi),可采(cai)(cai)用保(bao)溫(wen)性(xing)能(neng)良好、防水性(xing)能(neng)可靠(kao)、保(bao)護管(guan)耐腐蝕的預制(zhi)保(bao)溫(wen)管(guan)直埋敷設,其設計壽命(ming)應不低于25年(nian)。



3. 管溝敷設要(yao)求

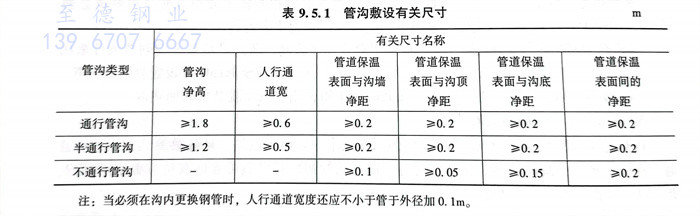

  管溝敷設有關尺寸應符合表9.5.1的規定。




  注:當必須在(zai)溝內(nei)更換鋼管(guan)時,人行通道寬度還應不小于(yu)管(guan)于(yu)外徑加0.1m。


  工(gong)作人員經常進入的(de)通(tong)行管溝應(ying)(ying)有照明設備(bei)和良好的(de)通(tong)風:人員在(zai)管溝內工(gong)作時,空氣溫度不得超過(guo)40℃.通(tong)行管溝應(ying)(ying)設事故人孔(kong)(kong)(kong):設有蒸汽管道(dao)的(de)通(tong)行管溝,事故人孔(kong)(kong)(kong)間距不應(ying)(ying)大(da)于(yu)100m;熱水管道(dao)的(de)通(tong)行管溝,事故人孔(kong)(kong)(kong)間距應(ying)(ying)不大(da)于(yu)400m.對于(yu)整體混凝(ning)土結構的(de)通(tong)行管溝,每隔200m宜設一個安裝(zhuang)孔(kong)(kong)(kong)。



4. 熱力(li)管道(dao)布置間距要求(qiu)

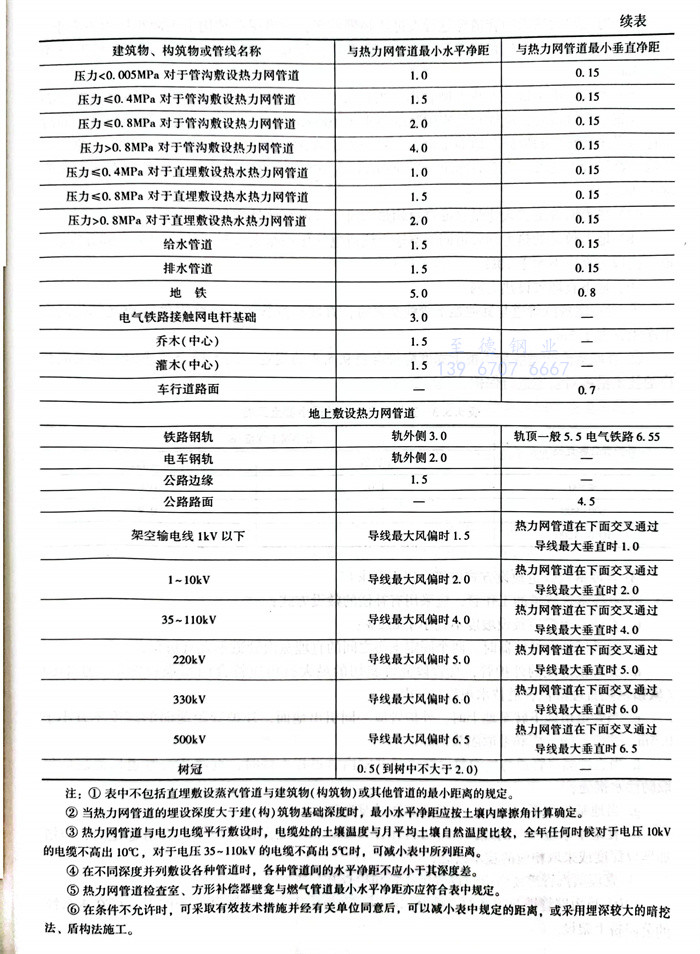

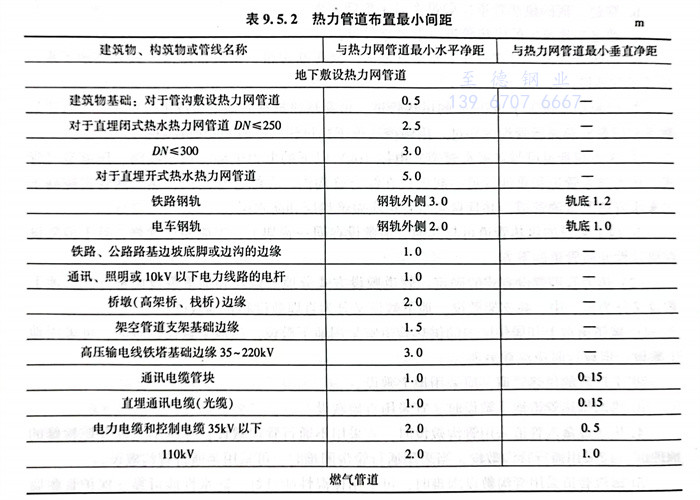

  地下敷(fu)設(she)熱(re)力網管道(dao)的(de)管溝外表(biao)面,直埋敷(fu)設(she)熱(re)水管道(dao)或地上敷(fu)設(she)管道(dao)的(de)保溫結構表(biao)面與建筑(zhu)(zhu)物(wu)、構筑(zhu)(zhu)物(wu)、道(dao)路、鐵路、電纜(lan)、架空電線和其他管道(dao)的(de)最小水平(ping)凈(jing)距、垂直凈(jing)距應符合表(biao)9.5.2的(de)規定。




  注(zhu):①. 表中(zhong)不(bu)包(bao)括(kuo)直埋敷設蒸汽管(guan)道(dao)與建筑物(wu)(構筑物(wu))或其他(ta)管(guan)道(dao)的最小距離的規定。

        ②. 當熱力網管道(dao)的埋(mai)設(she)深度(du)大于建(構)筑物(wu)基礎(chu)深度(du)時(shi),最小(xiao)水平凈距應(ying)按土壤內摩(mo)擦角計算確定。

        ③. 熱力(li)網管(guan)道與電(dian)力(li)電(dian)纜(lan)平行敷(fu)設時(shi),電(dian)纜(lan)處的土壤溫(wen)度(du)(du)與月平均(jun)土壤自然溫(wen)度(du)(du)比較,全(quan)年(nian)任何時(shi)候(hou)對(dui)于電(dian)壓10kV的電(dian)纜(lan)不高出10℃,對(dui)于電(dian)壓35~110kV的電(dian)纜(lan)不高出5℃時(shi),可減小表(biao)中所列(lie)距(ju)離。

        ④. 在(zai)不同深度(du)(du)并列敷(fu)設各種管(guan)道(dao)時,各種管(guan)道(dao)間的水(shui)平凈(jing)距不應(ying)小(xiao)于(yu)其深度(du)(du)差。

        ⑤. 熱力(li)網管(guan)道(dao)檢(jian)查(cha)室、方形補償器(qi)壁龕與燃(ran)氣管(guan)道(dao)最小水平凈距亦應符(fu)合表中(zhong)規定。

        ⑥. 在(zai)條(tiao)件不(bu)允許(xu)時,可采取(qu)有效技術措施并(bing)經有關單位(wei)同意(yi)后,可以減小表(biao)中規定的(de)距離,或(huo)采用埋(mai)深較(jiao)大的(de)暗挖(wa)法、盾構法施工(gong)。



5. 地(di)上敷設(she)熱力網管(guan)道(dao)穿越行(xing)人過往頻繁(fan)地(di)區,管(guan)道(dao)保(bao)溫結構(gou)下表面(mian)距(ju)地(di)面(mian)不應(ying)小(xiao)于2.0m;在不影響交通(tong)的地(di)區,應(ying)采用低支架(jia),管(guan)道(dao)保(bao)溫結構(gou)下表面(mian)距(ju)地(di)面(mian)不應(ying)小(xiao)于0.3m 。



6. 燃氣管(guan)道(dao)不得進(jin)入熱力網管(guan)溝(gou)


  當(dang)自來水(shui)、排水(shui)管(guan)(guan)道(dao)或電纜(lan)與熱(re)力網管(guan)(guan)道(dao)交(jiao)叉必須穿入熱(re)力網管(guan)(guan)道(dao)時(shi),應加(jia)套管(guan)(guan)或用厚(hou)度不(bu)小于(yu)(yu)100mm的混(hun)凝土防護層與管(guan)(guan)溝(gou)隔開(kai),同時(shi)不(bu)得妨礙熱(re)力管(guan)(guan)道(dao)的檢修(xiu)及地溝(gou)排水(shui)。套管(guan)(guan)應伸出管(guan)(guan)溝(gou)以外(wai),每側不(bu)應小于(yu)(yu)1.0m.熱(re)力網管(guan)(guan)溝(gou)與燃氣管(guan)(guan)道(dao)交(jiao)叉,當(dang)垂直凈距小于(yu)(yu)300mm時(shi),燃氣管(guan)(guan)道(dao)應加(jia)套管(guan)(guan)。套管(guan)(guan)兩端應超出管(guan)(guan)溝(gou)1.0m以上。


7. 熱力(li)網管(guan)道(dao)(dao)進入建筑物或穿(chuan)過構筑物時,管(guan)道(dao)(dao)穿(chuan)墻處應封堵嚴密。


8. 地上(shang)敷設的熱力網(wang)管道同(tong)架空輸電(dian)(dian)線或電(dian)(dian)氣化鐵(tie)路交叉(cha)時(shi),管道的金(jin)屬部(bu)分應接地。接地電(dian)(dian)阻應不大于10Ω



9. 地下直埋敷設熱(re)力網


    ①. 當直埋蒸(zheng)汽(qi)管道與其(qi)他地(di)下(xia)管線交義時,直埋蒸(zheng)汽(qi)管道的管路(lu)附件距交叉部位的水(shui)平凈距宜大于3m。

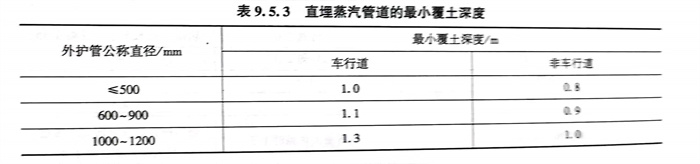

    ②. 直埋蒸汽管道的最小覆土深度應符(fu)合表9.5.3的規定。當不符(fu)合要(yao)求時,應采取相應的技術措施對管道進行保護。


    ③. 直埋蒸汽管道敷設方(fang)式(shi)應符合以下(xia)要(yao)求:


      a. 直埋蒸汽管道的(de)工作管,應采用(yong)有補償的(de)敷設方式;


      b. 直埋蒸汽管道敷(fu)設坡度(du)不(bu)宜小于0.2%;


      c. 當采用軸向補償(chang)器時,兩個(ge)固(gu)定支座之(zhi)間的直埋蒸汽管道不(bu)宜有(you)折角;


      d. 無補償(chang)敷設的外護(hu)管(guan)(guan),直(zhi)(zhi)管(guan)(guan)段允許斜(xie)切的最大折角應符合(he)國家現行標準CJJ/T104《城鎮供熱直(zhi)(zhi)埋蒸汽管(guan)(guan)道技(ji)術(shu)規(gui)程》的規(gui)定;


      e. 當(dang)管道由地(di)(di)下轉至地(di)(di)上時,外(wai)護管應一(yi)同引出地(di)(di)面(mian)(mian),外(wai)護管距地(di)(di)面(mian)(mian)的高度不(bu)宜小(xiao)于0.5m,并應設防水帽和采取(qu)隔熱措施(shi);


      f. 當直(zhi)埋蒸(zheng)汽管(guan)道(dao)(dao)(dao)與(yu)地溝敷設管(guan)道(dao)(dao)(dao)或井室(shi)內管(guan)道(dao)(dao)(dao)相連接時,直(zhi)埋蒸(zheng)汽管(guan)道(dao)(dao)(dao)保溫層(ceng)應采取防滲(shen)水措施;


      g. 當地基軟硬不一(yi)致(zhi)時(shi),應(ying)對(dui)地基做過渡處(chu)理;


      h. 在地下水位較(jiao)高(gao)的地區,應進(jin)行浮力計(ji)算。當不能(neng)保(bao)證直(zhi)埋(mai)蒸(zheng)汽管道穩定時,應增加埋(mai)設(she)深度或采取相應的技術措(cuo)施;


    ④. 直埋蒸汽(qi)管道還需考慮設置排潮管和檢(jian)查(cha)井。




 10. 熱力網管(guan)道跨(kua)越水面(mian)、峽谷地段時(shi),在(zai)橋(qiao)梁主管(guan)部(bu)門同意的條件下,可(ke)在(zai)永久性的公路橋(qiao)上架(jia)設。


 11. 熱(re)力網管(guan)道同河流、鐵路(lu)、公路(lu)等交(jiao)(jiao)叉(cha)時應垂(chui)直交(jiao)(jiao)叉(cha)。特殊情況下(xia),管(guan)道與鐵路(lu)或地下(xia)鐵路(lu)交(jiao)(jiao)叉(cha)不(bu)得(de)(de)小(xiao)于(yu)60°角;管(guan)道與河流或公路(lu)交(jiao)(jiao)叉(cha)不(bu)得(de)(de)小(xiao)于(yu)45°角。


12. 地(di)下敷設的熱力網管(guan)道與(yu)鐵路(lu)或(huo)不允許開挖的公路(lu)交叉,交叉段的一側留有足夠的抽管(guan)檢修地(di)段時,可采用套管(guan)敷設。



13. 管道熱補償


   熱力網管道(dao)受(shou)溫度的變形應充分(fen)利(li)用(yong)管道(dao)的轉角管段進行自然補償。采用(yong)彎管補償器(qi)(qi)或(huo)波紋管補償器(qi)(qi)時,設計(ji)應考慮安(an)裝時的冷緊(jin)。冷緊(jin)系數可取0.5。


   采(cai)用(yong)套管補償(chang)器時,應(ying)計算各種安(an)裝溫(wen)度下的(de)補償(chang)器安(an)裝長度,并(bing)保證(zheng)管道在可能(neng)出現的(de)最(zui)高,最(zui)低(di)溫(wen)度下,補償(chang)器留有不(bu)小(xiao)于(yu)20mm的(de)補償(chang)余量。


   采(cai)用波紋管(guan)軸向(xiang)補(bu)償器(qi)(qi)時,管(guan)道上應安裝防止波紋管(guan)失穩的導(dao)向(xiang)支座(zuo)。采(cai)用其(qi)他形式補(bu)償器(qi)(qi),補(bu)償管(guan)段過長時,亦(yi)應設導(dao)向(xiang)支座(zuo)。


   采(cai)用(yong)球(qiu)形補(bu)償(chang)器(qi)(qi),鉸鏈型波紋(wen)管補(bu)償(chang)器(qi)(qi),且補(bu)償(chang)管段較長時官采(cai)取減小管道摩擦力的措施(shi)。


   直埋敷(fu)設熱水(shui)管道,經計算允許時,宜采用無補償(chang)敷(fu)設方(fang)式(shi),并應(ying)按CJJ/T81的規定執行。



14. 閥(fa)門的設置


   熱力(li)網管(guan)道干線(xian)、支干線(xian)、支線(xian)的起點應安裝(zhuang)關斷閥門。


   熱水熱力(li)網(wang)干(gan)線(xian)(xian)應裝(zhuang)設分段(duan)閥(fa)門。分段(duan)閥(fa)門的(de)間距(ju)宜為:輸送年線(xian)(xian)2000~3000m;輸配干(gan)線(xian)(xian)1000~1500m。蒸汽(qi)熱力(li)網(wang)可(ke)不設分段(duan)閥(fa)門。多熱源供熱系統(tong)熱源間的(de)連通干(gan)線(xian)(xian),環狀管網(wang)環線(xian)(xian)的(de)分段(duan)閥(fa)應采用(yong)雙(shuang)向(xiang)密封閥(fa)門。


   工作壓力大于(yu)(yu)或等于(yu)(yu)1.6MPa且公稱(cheng)直徑大于(yu)(yu)或等于(yu)(yu)500mm的管(guan)道(dao)上的閘閥(fa)應設旁通(tong)閥(fa)。旁通(tong)閥(fa)的直徑為閥(fa)門直徑的1/10。


   公(gong)稱直(zhi)徑大于(yu)(yu)或等于(yu)(yu)500mm的閥門,宜采用電動驅動裝(zhuang)置。


   熱水、凝結水管道的高(gao)點應安裝放(fang)氣裝置,低點應安裝放(fang)水裝置。


   蒸(zheng)汽管(guan)道的(de)低點和(he)垂直(zhi)升高的(de)管(guan)段前應(ying)(ying)設(she)啟動疏(shu)水(shui)(shui)和(he)經(jing)常疏(shu)水(shui)(shui)裝(zhuang)置。同一坡(po)(po)向的(de)管(guan)段,順坡(po)(po)情況(kuang)下每隔(ge)(ge)400~500m,逆坡(po)(po)時每隔(ge)(ge)200~300m應(ying)(ying)設(she)啟動疏(shu)水(shui)(shui)和(he)經(jing)常疏(shu)水(shui)(shui)裝(zhuang)置。


   公(gong)稱直徑大于或等于500mm的熱水熱力網(wang)干管在(zai)低點、垂(chui)直升高管段前、分段閥門前宜設阻力小的永久(jiu)性除污(wu)裝置。
