一、美標螺栓材料的選用


 1. 高強度(du)螺栓


   許用應力值不低于ASTM A193 B7級應力值的螺(luo)栓材料被視為高強度螺栓。這些材料和強度相當的其他材料可用于任何法蘭接頭。


 2. 中強度螺栓(shuan)


   列于ASME B16.5的中強度(du)螺栓(shuan)材料和強度(du)相當的其他材料,可用(yong)于任何法蘭接頭,只(zhi)要用(yong)戶能證(zheng)明這(zhe)些螺栓(shuan)與所選墊(dian)片(pian)的密封(feng)能力和在(zai)預期操作(zuo)條(tiao)件下(xia)維持接頭密封(feng)的能力。


 3. 低強度螺栓


   最小規定屈服強度不大于30kpsi的(de)螺栓(shuan)材料(liao)被(bei)視為低(di)強度螺栓(shuan)。列于ASME B16.5中。這些材料(liao)和強度相(xiang)當的(de)其他材料(liao)僅能用于150磅(bang)級(ji)、300磅(bang)級(ji)的(de)法蘭接頭(tou)


  用低強度碳(tan)鋼螺栓(shuan)連接的(de)法蘭不應用于溫度400F以上或-20℉以下。



二、螺栓(shuan)孔


  螺栓孔(kong)數(shu)應(ying)為4的倍數(shu),孔(kong)距應(ying)相等,成對的螺栓孔(kong)應(ying)跨中管件的中心線。



三、螺栓尺寸


  兩端帶螺紋或(huo)全長帶螺紋的(de)雙(shuang)頭(tou)螺柱(zhu),或(huo)螺栓可(ke)用作法蘭螺栓。螺栓、雙(shuang)頭(tou)螺柱(zhu)和(he)螺母的(de)推薦尺寸和(he)推薦的(de)螺栓材(cai)料見 ASME B16.5。



四、螺栓長度的(de)選用

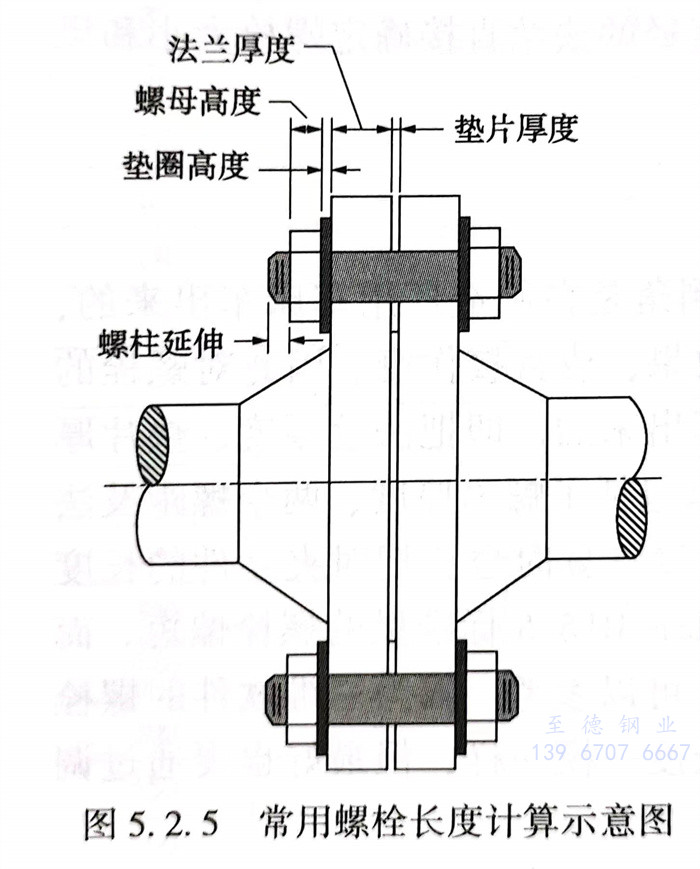

  ASME體系各標準之間(jian)對(dui)螺栓長度(du)有著不同要(yao)求,見(jian)圖5.2.5。


圖 5.jpg


   ①. ASME B31.3對(dui)(dui)螺(luo)栓(shuan)長度(du)要(yao)求:所有螺(luo)母應全部擰入螺(luo)栓(shuan)。如果達不(bu)到此(ci)要(yao)求,但未完全嚙合的螺(luo)紋小(xiao)于(yu)1牙時,仍可(ke)認為合格。而(er)對(dui)(dui)于(yu)一定(ding)的連(lian)接厚度(du),只有唯一的螺(luo)栓(shuan)長度(du)。


   ②. ASME B18.2.1要(yao)求:標準(zhun)長(chang)度(du)的(de)(de)所有螺(luo)栓應該小(xiao)于(yu)等于(yu)標準(zhun)螺(luo)紋長(chang)度(du),公稱直徑小(xiao)于(yu)1in的(de)(de)螺(luo)栓總(zong)的(de)(de)伸長(chang)量小(xiao)于(yu)2.5倍(bei)螺(luo)距,大于(yu)1in的(de)(de)螺(luo)栓小(xiao)于(yu)3.5倍(bei)螺(luo)距。


   ③. 美國鋼結構設計協會(hui)AISC的(de)(de)(de)(de)計算(suan)方法(fa)包括(kuo)握厚(hou)(除墊(dian)圈外(wai)所有連接材料的(de)(de)(de)(de)總厚(hou)度)加上以螺栓直徑而定的(de)(de)(de)(de)一(yi)個(ge)增量,然(ran)后再向(xiang)上化整。AISC計算(suan)長度的(de)(de)(de)(de)方法(fa)引用ASME B18.2.6規(gui)定,螺栓長度是從支撐面到包括(kuo)端(duan)部的(de)(de)(de)(de)最末端(duan)的(de)(de)(de)(de)尺寸,然(ran)后按照0.25in的(de)(de)(de)(de)增量向(xiang)上化整。


  ASME B16.5推薦螺(luo)栓(shuan)長(chang)度(du)(du)(du)的選取非強制性的,規范(fan)附錄C中(zhong)詳細介紹了螺(luo)栓(shuan)長(chang)度(du)(du)(du)L的計(ji)算方法(fa)。ASMEB16.5附錄C“螺(luo)栓(shuan)計(ji)算長(chang)度(du)(du)(du)”計(ji)算公式:L=A+n,A由法(fa)蘭(lan)(lan)的最小厚(hou)(hou)度(du)(du)(du)、法(fa)蘭(lan)(lan)厚(hou)(hou)度(du)(du)(du)允許偏差(cha)、加(jia)厚(hou)(hou)螺(luo)母(mu)厚(hou)(hou)度(du)(du)(du)等六個(ge)參(can)數計(ji)算,凸(tu)面(mian)、凸(tu)凹面(mian)和槽樺面(mian)法(fa)蘭(lan)(lan)的墊片厚(hou)(hou)度(du)(du)(du)取3.0mm(0.12in),n是螺(luo)栓(shuan)長(chang)度(du)(du)(du)的負(fu)公差(cha)。松套連接的法(fa)蘭(lan)(lan),對于環形坡口的端(duan)面(mian)連接,需要加(jia)上管子壁厚(hou)(hou)。對于其(qi)他情況需要參(can)考表格進行計(ji)算。

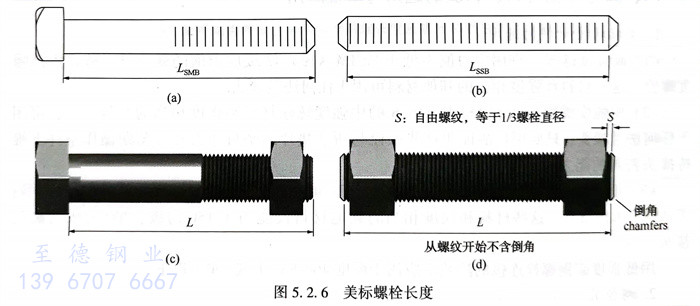

  ASME B16.5規(gui)定環墊接頭法蘭(lan)間(jian)距近似值(zhi)參考附錄表格。ASME B16.5單頭螺(luo)栓的推薦(jian)長(chang)度(du)是包括端部伸長(chang)量(liang)的,而螺(luo)柱的推薦(jian)長(chang)度(du)不包括端部。見圖5.2.6。ASME B16.5指出(chu)因鍛造(zao)、鑄造(zao)法蘭(lan)的螺(luo)栓支(zhi)承(cheng)面(mian)的局部加工或背面(mian)加工產生的法蘭(lan)正公差與公稱直徑有(you)關且符合MSS SP-9的規(gui)定。


圖 6.jpg

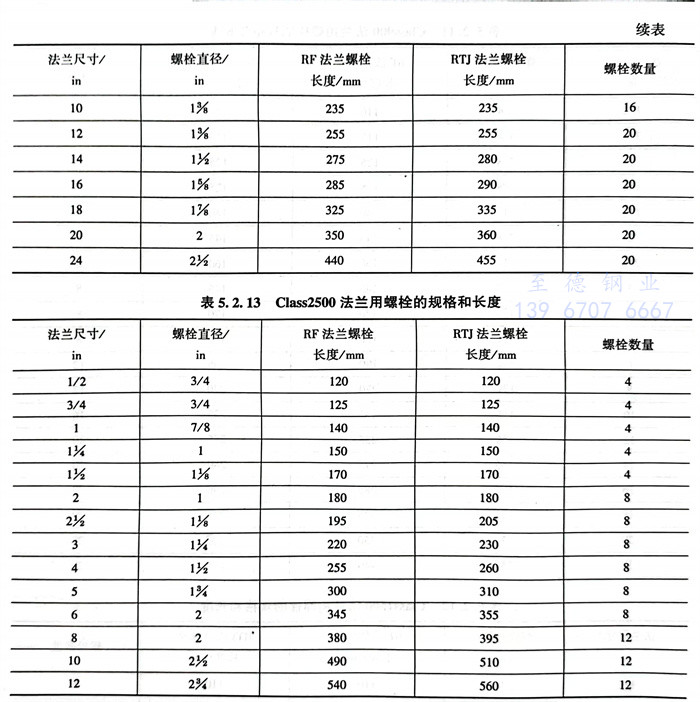

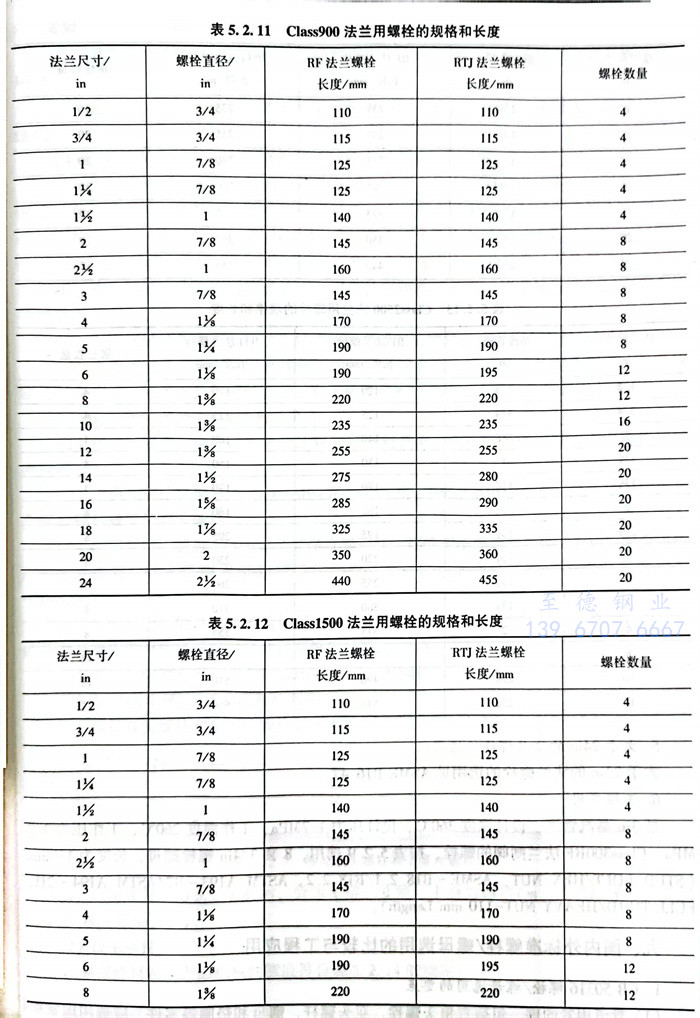

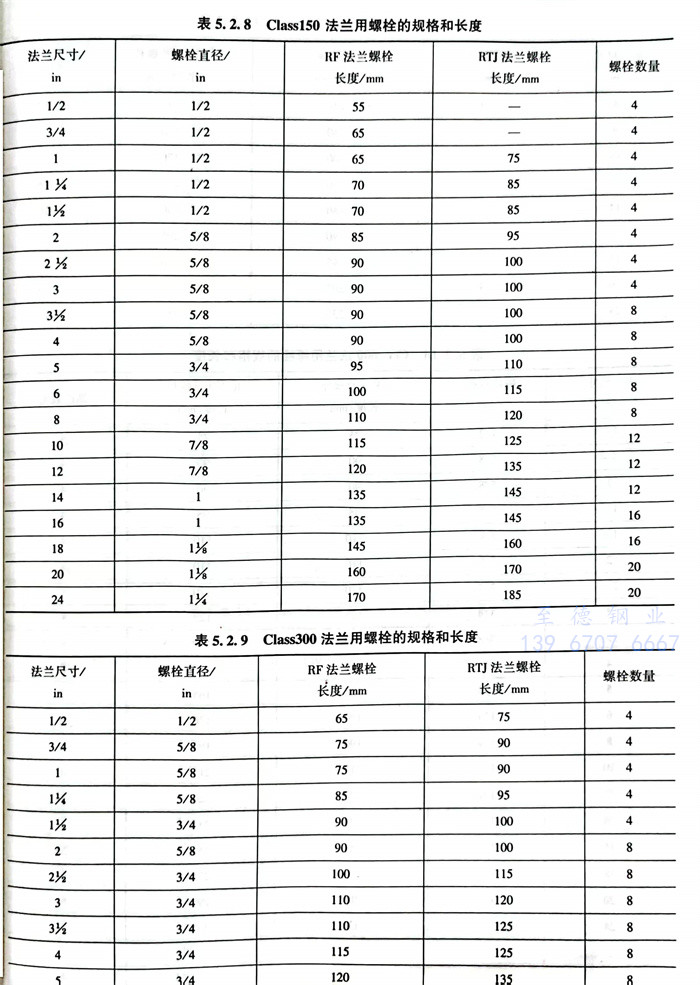

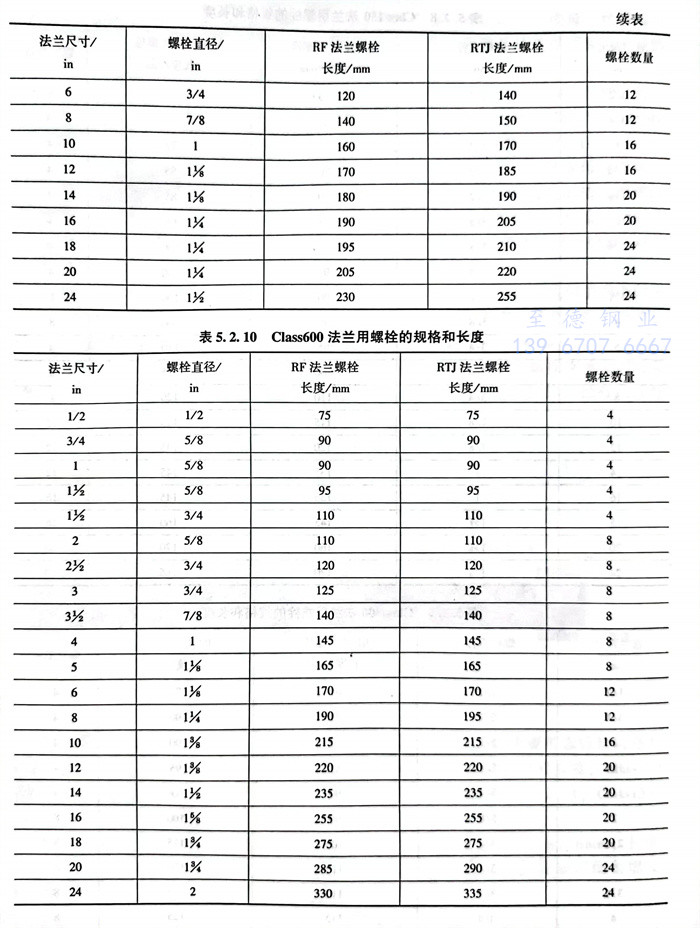

  螺栓(shuan)長(chang)度的(de)取(qu)值可從(cong)ASMEB16.5中的(de)推薦(jian)值來選擇,但(dan)是(shi),還(huan)需要考(kao)慮螺栓(shuan)自身的(de)牙型、施(shi)工安裝位置、連接件長(chang)度等因(yin)素。RF、RTJ法蘭用螺栓(shuan)的(de)規格和長(chang)度,Class150見表(biao)5.2.8,Class300見表(biao)5.2.9,Class600 見表(biao)5.2.10,Class900見表(biao)5.2.11,Class1500見表(biao)5.2.12,Class2500見表(biao)5.2.13。


  表(biao)5.2.9~表(biao)5.2.13備注:1螺柱長(chang)度的尺(chi)寸公差(cha):長(chang)度≤12in,±1.6mm;長(chang)度>12in而≤18in,±3.2mm;長(chang)度>18in,±6.4mm。2螺柱的長(chang)度不包括端部(bu)倒角螺紋(wen)的長(chang)度。





五、大于24英寸的法蘭螺栓的選用(yong)


  大于(yu)24英寸的法蘭螺栓(shuan)的選用見(jian)ASME B16.47。



六、工程應用(yong)


  某3英寸蒸汽管道(dao),設計(ji)溫度(du)360℃,設計(ji)壓力1.7MPa,工作溫度(du)260℃,工作壓力1.2MPa,Class300RF法(fa)蘭閘閥的螺栓,按表5.2.9選用,8套3/4in螺栓螺母,長度(du)為110mm(STUD BOLT/HEX.NUT,ASME-B18.2.1/B18.2.2,ASTM A193-B7/ASTM A194-2H,FULL THRD/HEAVY NUT-110 mm Length)。
