一(yi)、截(jie)止閥概述

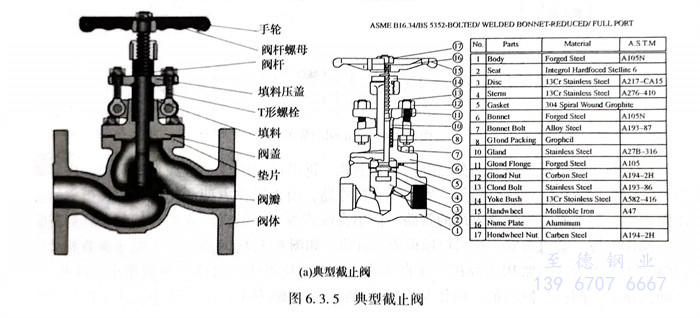

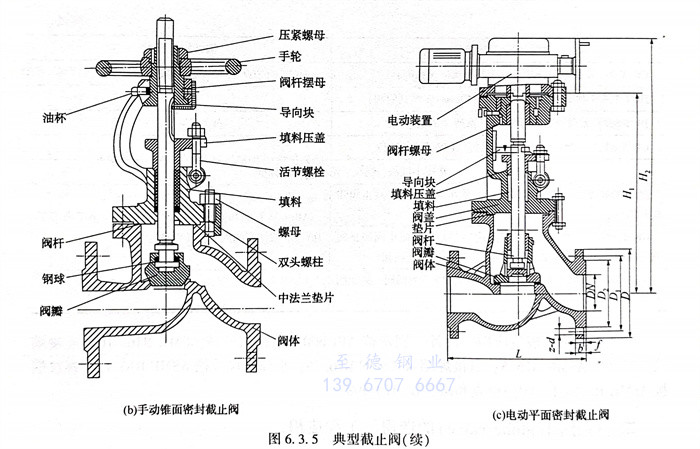

截止閥,也叫截門、球心閥、停止閥、切斷閥,是使用最為廣泛的一種閥門。它所以廣受歡迎,是由于開閉過程中,密封面之間摩擦力小,比較耐用;開啟高度不大;制造容易,維修方便;不僅適用于中低壓,而且適用于高壓、超高壓。它的閉合原理是,依靠閥桿壓力,使閥瓣密封面與閥座密封面緊密貼合,阻止介質流通。截止閥只許介質單向流動,安裝時有方向性。它的結構長度大于閘閥,同時流體阻力較大,長期運行時,它的密封可靠性也不強。截止閥的動作特性是,關閉件(閥瓣)沿閥座中心線移動。它的作用主要是切斷,也可粗略調節流量,但不能當節流閥使用。典型截止閥如圖6.3.5所示。
二、截止(zhi)閥的分(fen)類

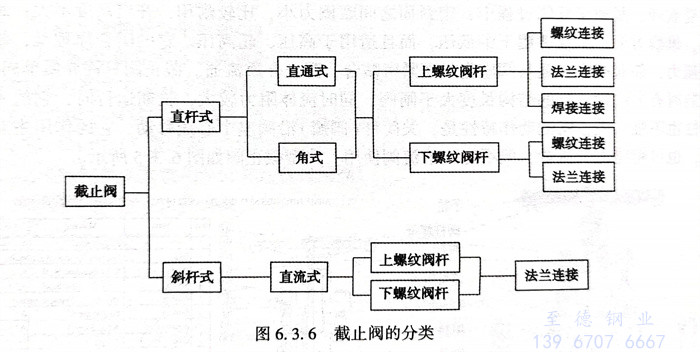

1. 總分類見(jian)圖6.3.6。

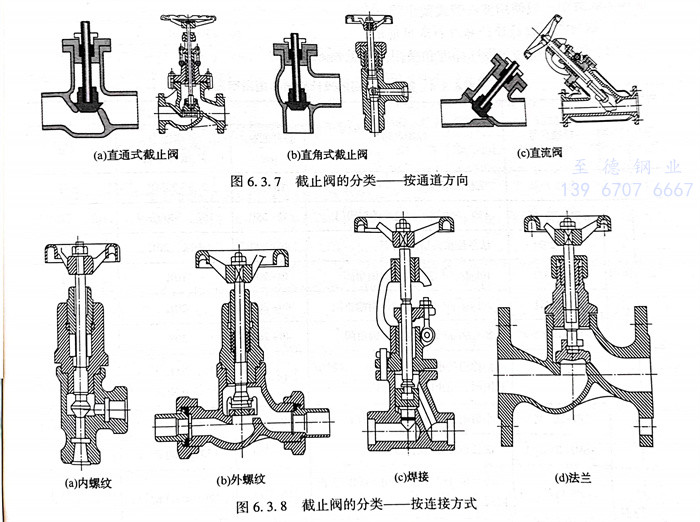

2. 截止閥可(ke)按通道方(fang)向分三類:
①. 直(zhi)通(tong)式:進出(chu)口(kou)通(tong)道成一直(zhi)線,但(dan)經過閥座時(shi)要拐90°的(de)彎。如(ru)圖6.3.7(a)所示(shi)。安裝于(yu)直(zhi)線管路(lu),由于(yu)操作方便,用(yong)得最多。但(dan)它的(de)流(liu)體阻力大,對于(yu)阻力損失(shi)要求嚴(yan)的(de)管路(lu),使用(yong)直(zhi)流(liu)式為好。但(dan)直(zhi)流(liu)式閥桿傾斜,開啟高(gao)度大,操作不便。
②. 直(zhi)角式(shi):進出(chu)口通道(dao)成一(yi)直(zhi)角。如圖(tu)6.3.7(b)所(suo)示。安裝于垂直(zhi)相(xiang)交的(de)管路,流動阻力小(xiao),常用(yong)于高壓。③直(zhi)流式(shi):進出(chu)口通道(dao)成一(yi)直(zhi)線,與(yu)閥(fa)座中心線相(xiang)交。這種截止閥(fa),閥(fa)桿是傾(qing)斜的(de)。閥(fa)體與(yu)
閥桿(gan)成45°,流動(dong)阻力小,壓力降小,便于檢修和更換。如圖6.3.7(c)所示。
3. 按連接方式(shi)截(jie)止閥分為:內螺紋式(shi)、外螺紋式(shi)、焊接式(shi)、法蘭(lan)式(shi)等。見圖6.3.8。
三、適用范圍(wei)
(1)與閘閥(fa)相比截止閥(fa)具有一定的調節作用(yong),故常(chang)用(yong)于調節閥(fa)組的旁路。經常(chang)需要調節壓(ya)力和流量的部位,應選用(yong)節流閥(fa)。
(2)截(jie)止閥單向流(liu)動。
(3)截止閥在關閉時需要克服介質的阻力。截止閥與相同規格(ge)的閘閥相比,結構(gou)長度較大,一般用于DN≤250的管道上,因(yin)為大口徑的截止閥加(jia)工和(he)制造都比較麻煩,且(qie)密封性能不如小口徑的截止閥。
(4)對要求(qiu)有一(yi)定調(diao)節作用的開關場合(如調(diao)節閥旁路、軟(ruan)管站(zhan)等)和輸送液化石(shi)油氣、液態烴介質的場合,宜選用截止(zhi)閥以代替閘閥。
(5)用于(yu)手動調節(jie)流(liu)(liu)(liu)量(liang),結構簡單,制造維護方便,密(mi)封面結構較(jiao)(jiao)耐腐蝕,流(liu)(liu)(liu)體阻力大(da)。流(liu)(liu)(liu)體向上(shang)流(liu)(liu)(liu)過(guo)閥座,閥座上(shang)有沉淀物時(shi)影響(xiang)嚴(yan)密(mi)性(xing),不宜用于(yu)懸浮固體及黏度較(jiao)(jiao)大(da)的流(liu)(liu)(liu)體。
(6)直通式(shi)(shi)和(he)直流式(shi)(shi)的(de)(de)截止閥(fa)、節(jie)流閥(fa)可安裝在水平和(he)垂(chui)直管道上,角式(shi)(shi)截止閥(fa)和(he)節(jie)流閥(fa)需安裝在垂(chui)直相交的(de)(de)管道上,安裝時要注意閥(fa)體的(de)(de)指示方向與介(jie)質的(de)(de)流向一致。
(7)針形閥(fa)是帶細微錐形塞(sai)子的截止(zhi)閥(fa),可(ke)用(yong)于小(xiao)流量微調或(huo)用(yong)作取樣閥(fa),通常應用(yong)于小(xiao)口徑。如果(guo)口徑大,也需要有調節功能(neng),可(ke)以(yi)采用(yong)節流閥(fa),此時閥(fa)瓣(ban)為拋物線(xian)等(deng)形狀(zhuang)。
(8)要(yao)求低泄(xie)漏(lou)的工況,應采用低泄(xie)漏(lou)的截止(zhi)閥。低泄(xie)漏(lou)的截止(zhi)閥有多種結構,其中(zhong)在化工裝(zhuang)置中(zhong)一般使用波紋管式(shi)截止(zhi)閥。
四(si)、鋼(gang)制截止閥的(de)設計標(biao)準和(he)適用范(fan)圍

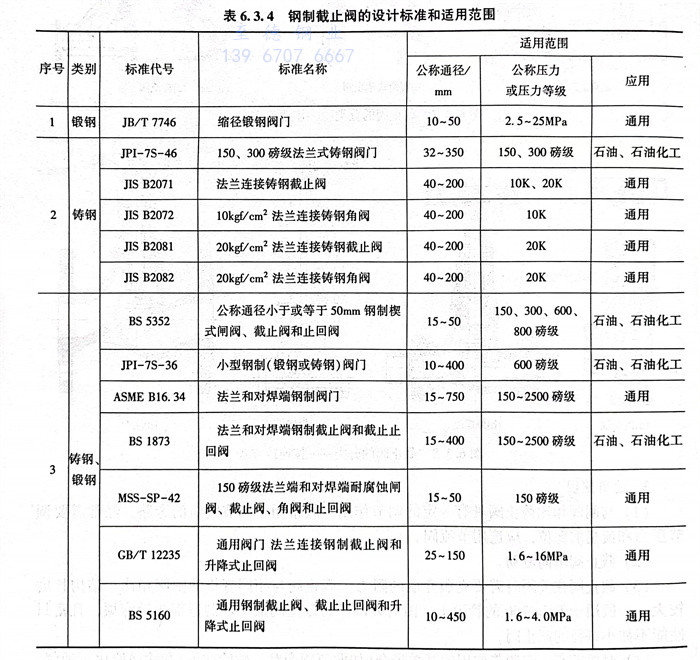

1. 鋼制(zhi)截止閥的設計標準(zhun)和適用(yong)范圍見(jian)表6.3.4。
2. 截止閥有(you)關其他標準。
GB/T 12233《通用(yong)閥門 鐵制截止(zhi)閥與(yu)升(sheng)降式止(zhi)回閥》
JB/T 53174《截止閥產品質量分等》
JB/T 53165《高壓平衡截止閥產品質量分等》
GB/T 587《船用法蘭青銅截止閥》
GB/T 590《船用法蘭鑄鐵截止閥》
GB/T 8464《內螺紋連接閘閥、截止閥、球閥、止回閥 通用技術條件》
GB/T 8465.2《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制截止閥》

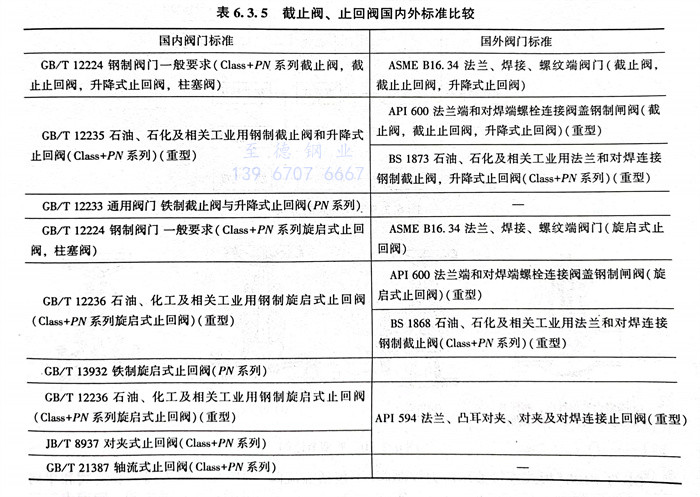

3. 截止閥、止回閥國內(nei)外標準(zhun)比較見表(biao)6.3.5。
4. 國(guo)外(wai)截止(zhi)閥規范應用
設計(ji)、制(zhi)造按(an)BS 1873、BS 5352、ASME B16.34。結構(gou)長度(du)按(an)ASME B16.10。連接端法蘭尺寸ASME按(an)ASME B16.5;對(dui)接焊(han)端按(an)ASME B16.25;承插口(kou)尺寸按(an)ASME B16.11;螺紋(wen)端按(an) ASME Bl.20.1。閥(fa)門檢查和(he)試(shi)驗按(an)API 598。
