一、過濾(lv)器(qi)概述(shu)

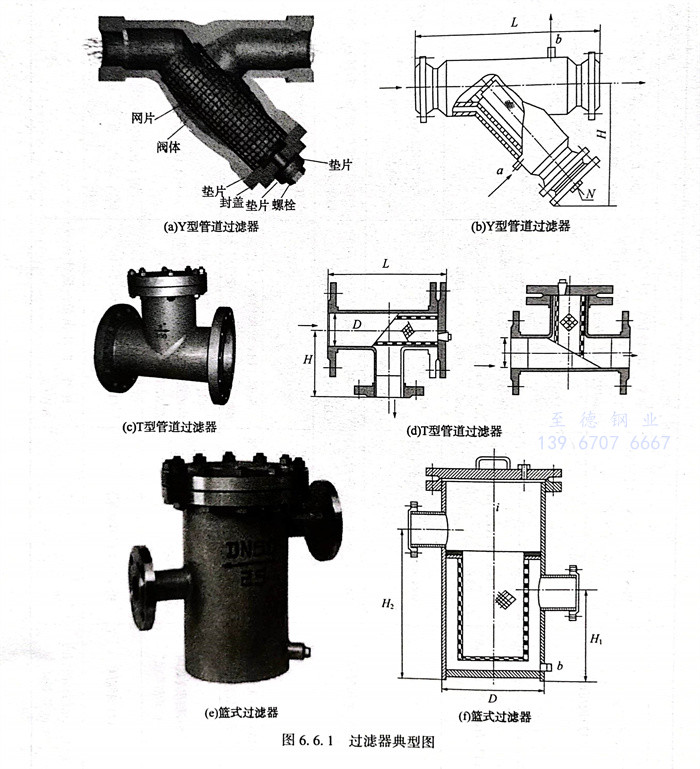

  過濾器是輸送介質管道上不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端,用來消除介質中的雜質,以保護閥門(men)及設備的正常使用。典型過濾器見圖6.6.1。


圖 1.jpg



二(er)、管道(dao)過濾(lv)器分類


  管(guan)道(dao)過(guo)濾(lv)器比較類型(xing)常用的主(zhu)要有T型(xing)管(guan)道(dao)過(guo)濾(lv)器,Y型(xing)管(guan)道(dao)過(guo)濾(lv)器,雙(shuang)聯切換過(guo)濾(lv)器,以(yi)及籃式過(guo)濾(lv)器。


 1. 籃式過濾器


   過濾(lv)(lv)器是除去(qu)液(ye)體中少(shao)量(liang)固(gu)體顆粒的(de)小型設備,可保護設備的(de)正(zheng)常(chang)工作,當流體進入(ru)有(you)一定規格濾(lv)(lv)網(wang)的(de)濾(lv)(lv)筒后,其雜質被阻(zu)擋,而清潔的(de)濾(lv)(lv)液(ye)則由(you)過濾(lv)(lv)器出(chu)(chu)口排出(chu)(chu),當需(xu)要清洗時,只要將(jiang)可拆卸的(de)濾(lv)(lv)筒取出(chu)(chu),處理后重(zhong)新裝入(ru)即(ji)可,因此,使用維護極(ji)為方(fang)便。使用一段時間后打(da)開上蓋,取出(chu)(chu)像提籃子式(shi)的(de)過濾(lv)(lv)網(wang),一經(jing)洗刷即(ji)可恢(hui)復(fu)如新。


 2. T型管道過濾器(qi)


   該過(guo)濾器采用(yong)優質(zhi)不(bu)銹(xiu)鋼制造(zao),內(nei)筒為不(bu)銹(xiu)鋼薄板(ban)沖孔(kong)成形(xing)濾筒,緊(jin)配(pei)絲網(wang)結(jie)構,活(huo)節連接(jie),拆卸(xie)清洗(xi)方便,可根據用(yong)戶實(shi)際使(shi)用(yong)情(qing)況,選用(yong)20~100目不(bu)銹(xiu)鋼絲網(wang)配(pei)套。管(guan)道(dao)過(guo)濾器是(shi)管(guan)道(dao)輸送液(ye)體(ti)過(guo)程中(zhong)(zhong)清除固體(ti)雜(za)質(zhi)的(de)設(she)(she)備(bei)(bei)。液(ye)體(ti)流經過(guo)濾器時,其中(zhong)(zhong)的(de)雜(za)質(zhi)被濾出,可保護機泵、壓縮機、儀表和其他設(she)(she)備(bei)(bei)正常(chang)工作。當需要清洗(xi)時,只要將可拆卸(xie)的(de)濾筒取出,去(qu)除濾出的(de)雜(za)質(zhi)后,重新裝入即可,使(shi)用(yong)維(wei)護極為方便。該設(she)(she)備(bei)(bei)具(ju)有占地少、水頭損失(shi)小、不(bu)加藥劑、操作簡單(dan)、使(shi)用(yong)壽命長(chang)、維(wei)護修理方便等優點,可廣泛運(yun)用(yong)于各(ge)種(zhong)敞開式、封閉式冷熱(re)水系(xi)統,是(shi)避免系(xi)統堵塞(sai)和減輕(qing)水泵磨損,保證系(xi)統正常(chang)運(yun)行(xing)的(de)理想設(she)(she)備(bei)(bei)。


 3. Y型管道過濾器


   Y型過濾器是(shi)使用(yong)水(shui)力控制閥及精密的(de)(de)(de)易堵塞(sai)(sai)的(de)(de)(de)機械(xie)產品(pin)所必須具備(bei)的(de)(de)(de)過濾設備(bei),是(shi)輸送介(jie)質(zhi)的(de)(de)(de)管道系列不可(ke)缺少的(de)(de)(de)一(yi)種(zhong)裝置。通常安裝于水(shui)力控制閥、減壓閥、泄壓閥、定水(shui)位閥等設備(bei)的(de)(de)(de)進口端(duan),用(yong)來(lai)消除介(jie)質(zhi)中的(de)(de)(de)雜質(zhi),防止顆粒性雜質(zhi)進入通道,造成墻塞(sai)(sai),以保護設備(bei)管道上的(de)(de)(de)配件免受磨(mo)損和堵塞(sai)(sai)。


 4. 錐型管道過濾(lv)器


   錐形過(guo)濾(lv)器又稱臨(lin)時過(guo)濾(lv)器,其外形為椎體,屬(shu)于管(guan)道粗過(guo)濾(lv)系列,形式(shi)簡單(dan)。



三、管道過濾器一般要求


(1)液體物料泵(beng)前(qian)的入口管道上應設過濾器。


(2)過(guo)濾器的(de)設計(ji)(ji)(ji)壓(ya)力不應(ying)低于管(guan)道系統的(de)設計(ji)(ji)(ji)壓(ya)力,過(guo)濾器的(de)設計(ji)(ji)(ji)溫(wen)度(du)應(ying)與所連(lian)接管(guan)道系統的(de)設計(ji)(ji)(ji)溫(wen)度(du)一(yi)致(zhi)。


(3)濾(lv)筒宜采用不銹鋼材(cai)料(liao)(liao)制作,當液體(ti)物料(liao)(liao)或工藝過(guo)(guo)程對濾(lv)筒材(cai)料(liao)(liao)有特殊要求(qiu)時,可選(xuan)用其他材(cai)料(liao)(liao)。過(guo)(guo)濾(lv)器的殼體(ti)材(cai)料(liao)(liao)應(ying)滿足(zu)輸送介質(zhi)(zhi)的性質(zhi)(zhi)及管道操作條件的要求(qiu)。


(4)過(guo)濾器接口(kou)端面(mian)為法蘭(lan)連(lian)接時,其(qi)公(gong)稱壓力、密封(feng)面(mian)型式與所連(lian)接管道法蘭(lan)一致(zhi)(zhi);接口(kou)端面(mian)為焊接和螺紋連(lian)接時,其(qi)尺(chi)寸應與所連(lian)接管道一致(zhi)(zhi),材(cai)質與管道相匹配。


(5)濾網規格及其技術要求(qiu)應符(fu)合GB/T 5330《工業(ye)用金屬編織(zhi)方孔篩網》的規定。



四、管道過(guo)濾(lv)器的選(xuan)用


(1)按安裝、操作、檢修要求選用過濾(lv)器:


   ①. 安裝空間受限(xian)時宜選(xuan)用Y型或T型過濾(lv)器;


   ②. 介質(zhi)流(liu)向有90°變化處宜選用折流(liu)式T型過濾器;


   ③. 需經常清(qing)洗(xi)或(huo)更換濾(lv)(lv)筒的(de)過濾(lv)(lv)器宜選用快開籃式過濾(lv)(lv)器;


   ④. 正(zheng)常(chang)工況下不能(neng)拆卸且需經常(chang)吹(chui)掃時(shi),應(ying)選用具有(you)反沖洗(xi)功(gong)能(neng)的過(guo)濾器;


   ⑤. 臨時(shi)使(shi)用的(de)過濾器宜選用錐(zhui)型(xing)過濾器;


   ⑥. 拆卸法蘭或封(feng)頭(tou)重量大于(yu)15kg時,宜選(xuan)用(yong)帶有(you)鉸鏈的過濾(lv)器(qi);拆卸法蘭或封(feng)頭(tou)重量大于(yu)50kg時,宜選(xuan)用(yong)帶有(you)吊柱的過濾(lv)器(qi)。


(2)按介(jie)質(zhi)(zhi)性質(zhi)(zhi)選用(yong)過(guo)濾器:輸送(song)操(cao)作(zuo)溫(wen)度下(xia)黏(nian)度高于20m㎡/s介(jie)質(zhi)(zhi)時,宜選用(yong)籃式(shi)過(guo)濾器;輸送(song)職業性接(jie)觸(chu)危害程度I級、II級介(jie)質(zhi)(zhi)時,宜選用(yong)接(jie)口(kou)端面(mian)為(wei)焊接(jie)的(de)過(guo)濾器;輸送(song)操(cao)作(zuo)溫(wen)度低于等于-45℃的(de)介(jie)質(zhi)(zhi)時,宜選用(yong)接(jie)口(kou)端面(mian)為(wei)焊接(jie)的(de)過(guo)濾器。


(3)按泵的(de)類(lei)型(xing)選(xuan)(xuan)用(yong)過(guo)(guo)濾(lv)(lv)器:螺桿泵宜選(xuan)(xuan)用(yong)籃式過(guo)(guo)濾(lv)(lv)器;磁力泵應選(xuan)(xuan)用(yong)磁性復合過(guo)(guo)濾(lv)(lv)器。


(4)管道(dao)(dao)公稱(cheng)直徑≤100mm時(shi),宜選(xuan)(xuan)用(yong)(yong)(yong)Y型(xing)過濾(lv)器(qi)(qi)(qi),公稱(cheng)直徑>100mm、≤350mm時(shi),宜選(xuan)(xuan)用(yong)(yong)(yong)T型(xing)過濾(lv)器(qi)(qi)(qi);管道(dao)(dao)公稱(cheng)直徑≥400mm時(shi),宜選(xuan)(xuan)用(yong)(yong)(yong)籃(lan)式過濾(lv)器(qi)(qi)(qi)。


(5)錐型過濾器(qi)(qi)的(de)倍(bei)數宜為(wei)1.5~2倍(bei),Y型、T型過濾器(qi)(qi)的(de)倍(bei)數宜為(wei)2~3倍(bei);籃式(shi)過濾器(qi)(qi)的(de)倍(bei)數宜為(wei)3~10倍(bei)。


(6)過(guo)(guo)濾器(qi)濾網(wang)目(mu)(mu)(mu)數的(de)選擇:過(guo)(guo)濾器(qi)濾網(wang)的(de)目(mu)(mu)(mu)數不宜(yi)大于(yu)80目(mu)(mu)(mu);輸送操作溫(wen)度(du)下黏(nian)度(du)大于(yu)20m㎡/s的(de)介質時,宜(yi)選用(yong)10~40目(mu)(mu)(mu);輸送潤滑(hua)油類(lei)油品時,宜(yi)選用(yong)40目(mu)(mu)(mu);當泵對過(guo)(guo)濾精度(du)有(you)特殊要(yao)求(qiu)時,應按泵的(de)要(yao)求(qiu)進行選用(yong)。



五、管道過濾器的工程應用(yong)


  某DN150工(gong)藝物料(liao)管道,壓(ya)力等級Class150,選(xuan)(xuan)用T型過濾(lv)器,端部選(xuan)(xuan)用法(fa)蘭連接,過濾(lv)器殼體采用316L,內件選(xuan)(xuan)用18-8不銹鋼濾(lv)網(wang)(wang),濾(lv)網(wang)(wang)規格需根(gen)據實(shi)際情況選(xuan)(xuan)擇。



六、過濾器(qi)有關標(biao)準規(gui)范


  GB/T 14295《空氣過濾器》


  GB/T 14382《管道用三通過濾器》


  GB/T 17486《液壓過濾器》


  HG/T 21637《化工管道過濾器》


  JB/T 7538《管道用籃式過濾器》


  SH/T 3411《石油化工泵用過濾器選用》


  SY/T 0523《油田水處理過濾器》


  JB/T 7374《氣動空氣過濾器》


  HG/T 20570.22《管道過濾器》


  JB/T 10410《業用水自動反沖洗過濾器》
