一、汽車(che)(che)槽車(che)(che)裝卸站管道布置設計(ji)的(de)一般要求

 1. 裝卸站總管的布置(zhi)

   ①. 裝卸(xie)(xie)(xie)站總管布置(zhi)與汽(qi)車(che)槽(cao)(cao)車(che)的形式有關。槽(cao)(cao)車(che)的裝卸(xie)(xie)(xie)口(kou)在頂(ding)部時，宜采用高架布置(zhi)管道(dao)；裝卸(xie)(xie)(xie)口(kou)在車(che)的低位時，宜采用低架布置(zhi)管道(dao)。

   ②. 鶴管(guan)閥門設(she)在地面或裝(zhuang)卸臺上(shang)(shang)，應方便操作，不阻礙通道(dao)。對易(yi)燃可燃物料管(guan)道(dao)，如果PID圖上(shang)(shang)有要求(qiu)，應將切斷閥安裝(zhuang)在距(ju)裝(zhuang)卸臺10m以(yi)外的易(yi)接(jie)近處。

 2. 鶴管的布置

   ①. 鶴管(guan)種(zhong)類很多，有(you)固定式(shi)(shi)、氣(qi)動升(sheng)降式(shi)(shi)、重錘(chui)擺動式(shi)(shi)、萬(wan)向式(shi)(shi)等，能適(shi)應各種(zhong)情(qing)況，設計時可視具體的裝卸要求(qiu)選用(yong)產(chan)品。

   ②. 在敞(chang)開式(shi)裝車(che)時，選用液(ye)下裝車(che)鶴(he)管，以(yi)減少(shao)液(ye)體的(de)飛(fei)濺。

   ③. 不允許(xu)放空(kong)的(de)介質應(ying)采用密閉裝(zhuang)車，鶴管(guan)的(de)氣(qi)(qi)(qi)相(xiang)管(guan)應(ying)與儲(chu)罐氣(qi)(qi)(qi)相(xiang)管(guan)道相(xiang)連，將排放氣(qi)(qi)(qi)排入儲(chu)罐。該氣(qi)(qi)(qi)相(xiang)管(guan)避免出現下(xia)凹(ao)袋(dai)形，以防凝液(ye)聚集。當配管(guan)不可避免出現下(xia)凹(ao)袋(dai)形時(shi)，則必須(xu)在袋(dai)形最低點處(chu)設集液(ye)包及排液(ye)管(guan)，并按工藝要(yao)求收集處(chu)理，或(huo)對集液(ye)包局(ju)部伴熱，使凝液(ye)蒸發(fa)，避免產生(sheng)液(ye)封現象。無毒害(hai)、非易(yi)燃易(yi)爆的(de)物料裝(zhuang)車時(shi)，可將放空(kong)管(guan)引出頂(ding)棚排放。

   ④. 當采用(yong)上(shang)卸方式(shi)卸車(che)時，一般是將壓縮氣體通(tong)入(ru)(ru)槽車(che)，用(yong)氣相加壓法(fa)將物(wu)料通(tong)過鶴管壓入(ru)(ru)儲罐中。

 3. 其他

   ①. 裝(zhuang)卸(xie)站(zhan)(zhan)應設軟管(guan)站(zhan)(zhan)，操作范圍以軟管(guan)長15m為半徑(jing)，用于(yu)吹掃、沖洗、維(wei)修和(he)防護。

   ②. 在裝卸酸、堿(jian)、氨等介質(zhi)的(de)區域，應在適當位置設置洗眼器和安全淋浴(yu)。

   ③. 對于輸送過程中易(yi)產(chan)生靜電(dian)(dian)的(de)易(yi)燃(ran)易(yi)爆介質管道(dao)，應有完善的(de)防靜電(dian)(dian)措(cuo)施(shi)(shi)（如法蘭之間設(she)導電(dian)(dian)金(jin)屬(shu)跨接措(cuo)施(shi)(shi)，管道(dao)系統及設(she)備的(de)靜電(dian)(dian)接地等）。

   ④. 對于(yu)高(gao)寒地區(qu)，要注意采用正確的(de)防(fang)凍措施。

   ⑤. 裝車計(ji)量(liang)(liang)，可(ke)選用流量(liang)(liang)計(ji)就(jiu)地計(ji)量(liang)(liang)或用地中衡稱量(liang)(liang)。流量(liang)(liang)計(ji)應(ying)布(bu)置(zhi)在(zai)槽車進出不會碰(peng)撞(zhuang)的地方。設防(fang)火(huo)堤者(zhe)，流量(liang)(liang)計(ji)應(ying)布(bu)置(zhi)在(zai)圍堤之外(wai)。

二(er)、汽車槽車裝卸站管道布置設計工程(cheng)實例

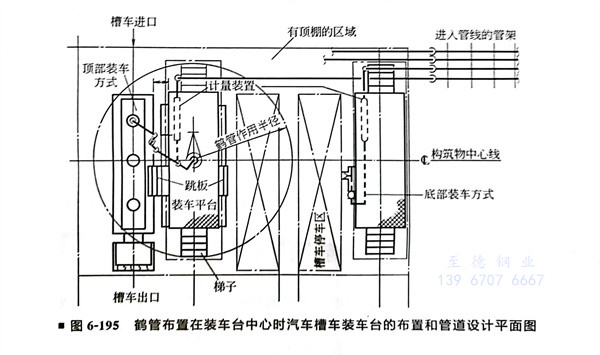

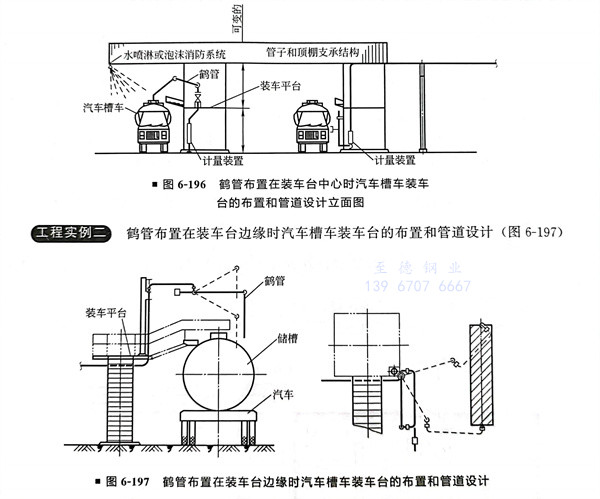

  鶴管布置在裝車(che)臺中(zhong)心時汽(qi)車(che)槽車(che)裝車(che)臺的布置和管道設計（圖6-195、圖6-196）

  鶴管布置在裝車臺邊緣時汽車槽車裝車臺的布置和(he)管道設計（圖(tu)6-197）
